ЭССА исп. БС газоанализаторы стационарные многоканальные многокомпонентные

ЭССА исп. БС газоанализаторы стационарные многоканальные многокомпонентные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Cl2 Хлор, H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, O3 Озон, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 8

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Стационарные газоанализаторы ЭССА в исполнении БС (многоканальные, с блоком сигнализации) предназначены для непрерывного измерения концентрации следующих компонентов (в зависимости от модификации - от 1 до 8 компонентов в произвольном наборе): аммиака (NH₃), хлора (Cl₂), оксида азота (NO), диоксида азота (NO₂), сероводорода (H₂S), диоксида серы (SO₂), озона (O₃), объемной доли кислорода (O₂), оксида углерода (CO), метана (CH₄) в воздухе рабочей зоны производственных помещений, где могут возникать опасные концентрации вышеперечисленных газов. Например - на канализационно-насосных станциях (КНС).

Также многокомпонентные ЭССА в исполнении БС выполняют функцию сигнализации о превышении заданных уровней концентраций измеряемых компонентов (два уровня сигнализации) и функцию управления вторичными устройствами - исполнительными элементами систем вентиляции, внешними устройствами звуковой и световой сигнализации и др.

В стационарных ЭССА исп. БС используются термокаталитический (для CH4, горючие газы) и электрохимический (все прочие газы) методы детектирования.

Электрохимический метод основан на реакции измеряемого вещества с электролитом, протекающей в детекторе. Электрохимический детектор имеет три электрода, между которыми находится электролит. Сила тока, генерируемая в детекторе, пропорциональна концентрации измеряемого вещества в пределах диапазона измерений.

Термокаталитический метод детектирования основан на измерении теплового эффекта реакции термокаталитического окисления измеряемого вещества на платиновой проволоке или мелкодисперсном металле платиновой группы. Изменение температуры термокаталитического детектора пропорционально концентрации измеряемого вещества в пределах диапазона измерений.

В газоанализаторах ЭССА в исп. БС применяются следующие типы детекторов - измерительных преобразователей (ИП):

ХЛ-5, ХЛ-25, ХЛ-50 - на хлор.
АМ-100, АМ-500 - на аммиак.
СВ-30 - на сероводород.
СД-30 - на диоксид серы.

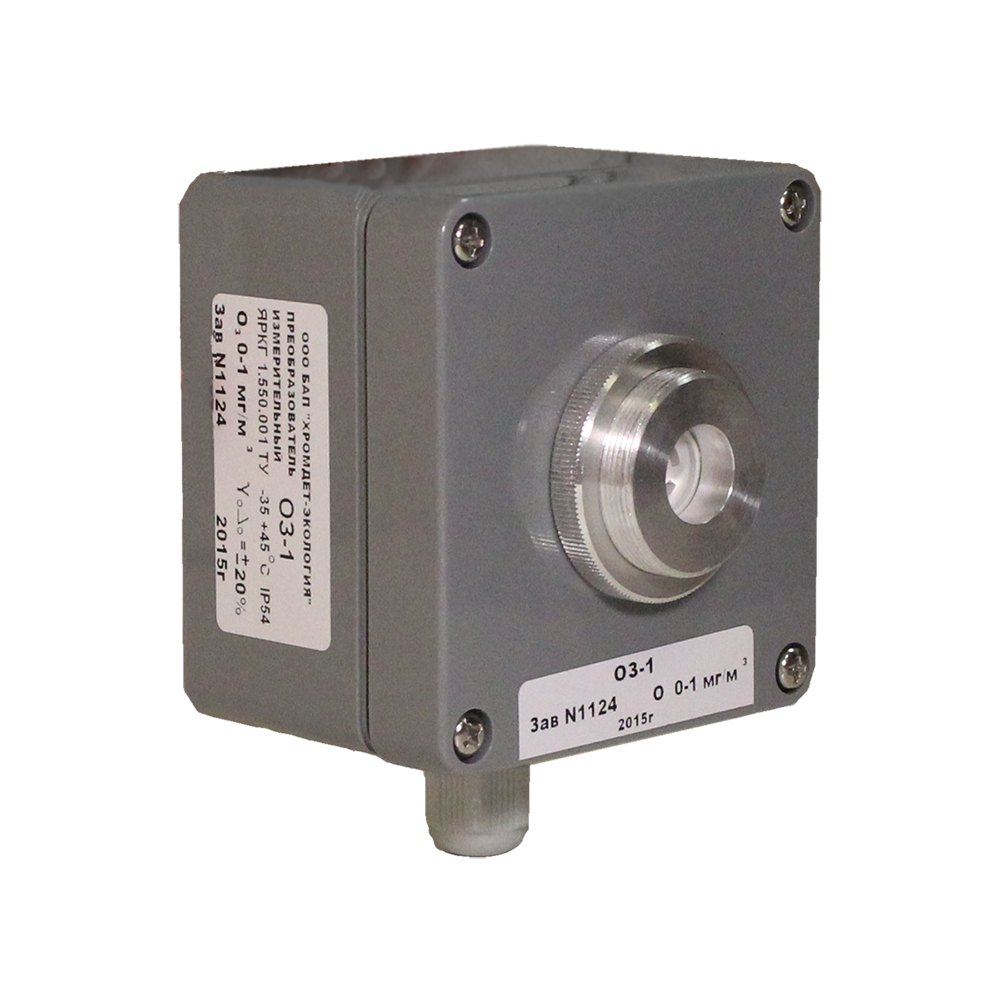

ОЗ-1 - на озон.
АД-10 - диоксид азота.
АО-30 - оксид азота.

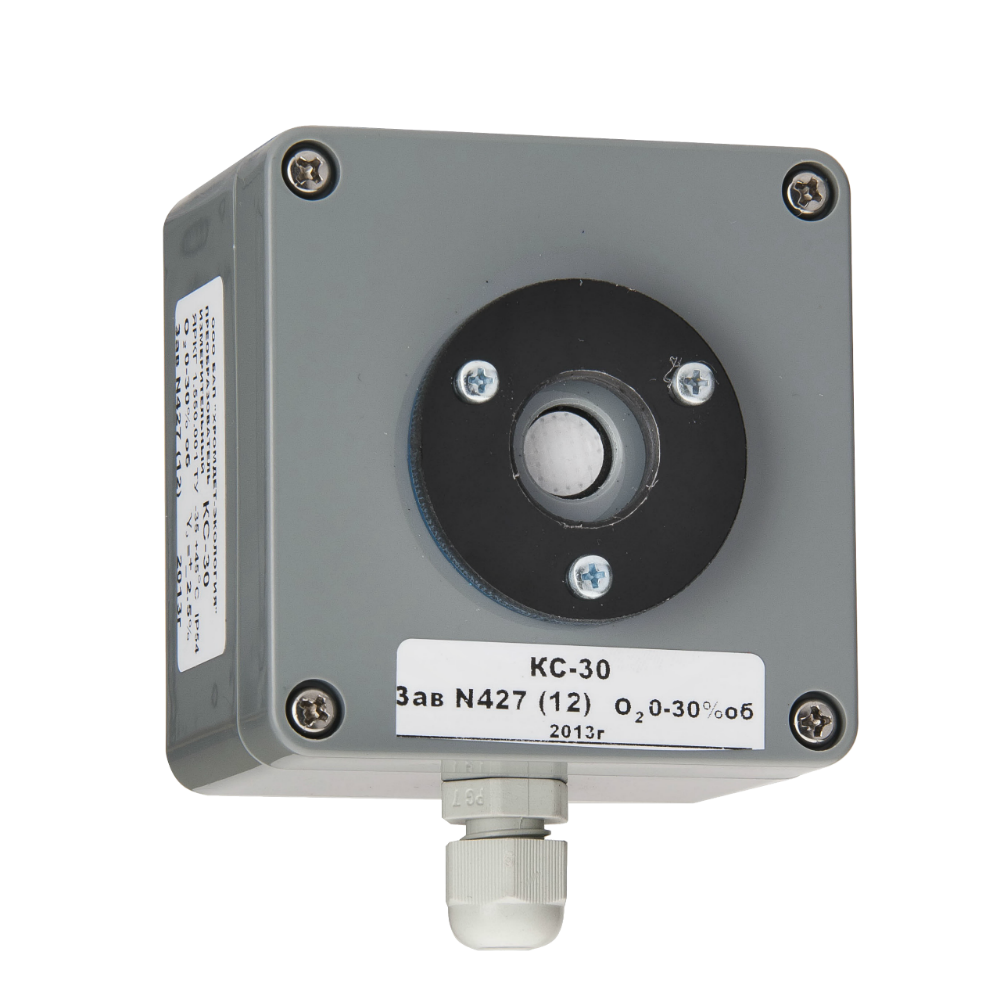

КС-30 - кислород.

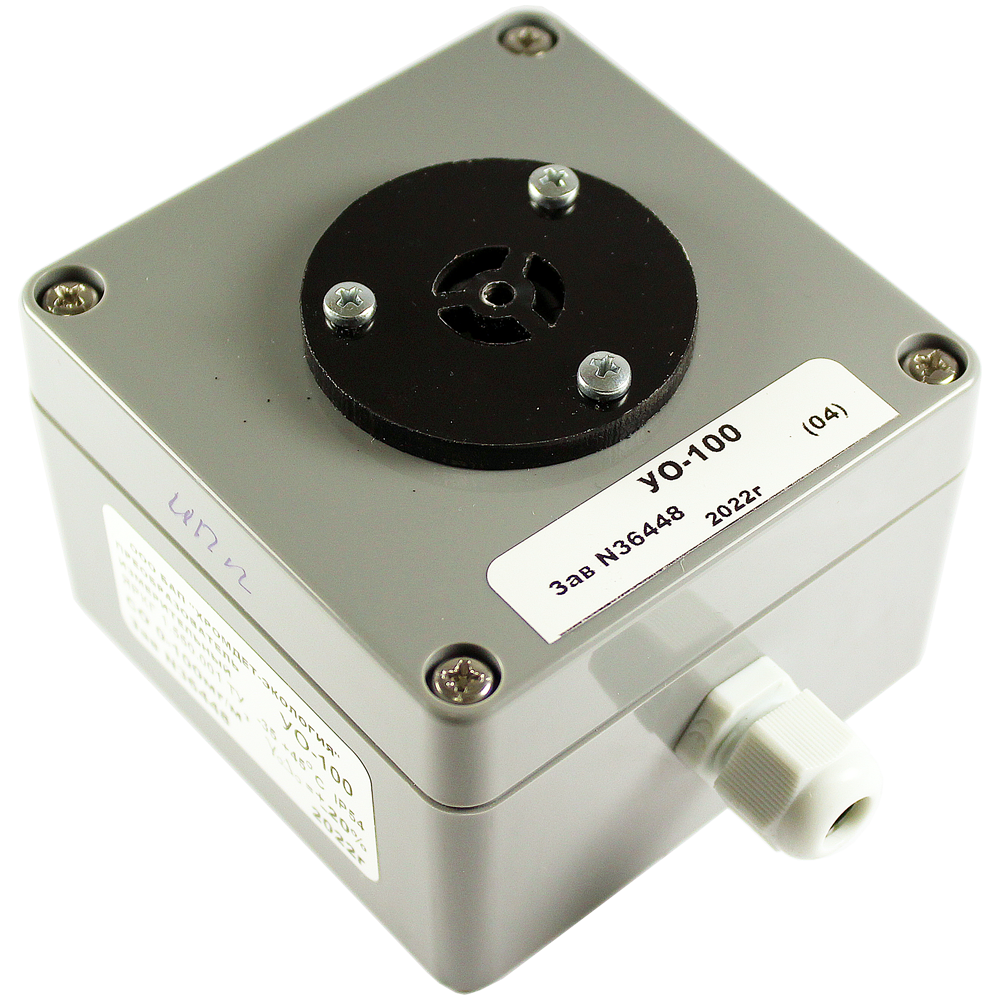

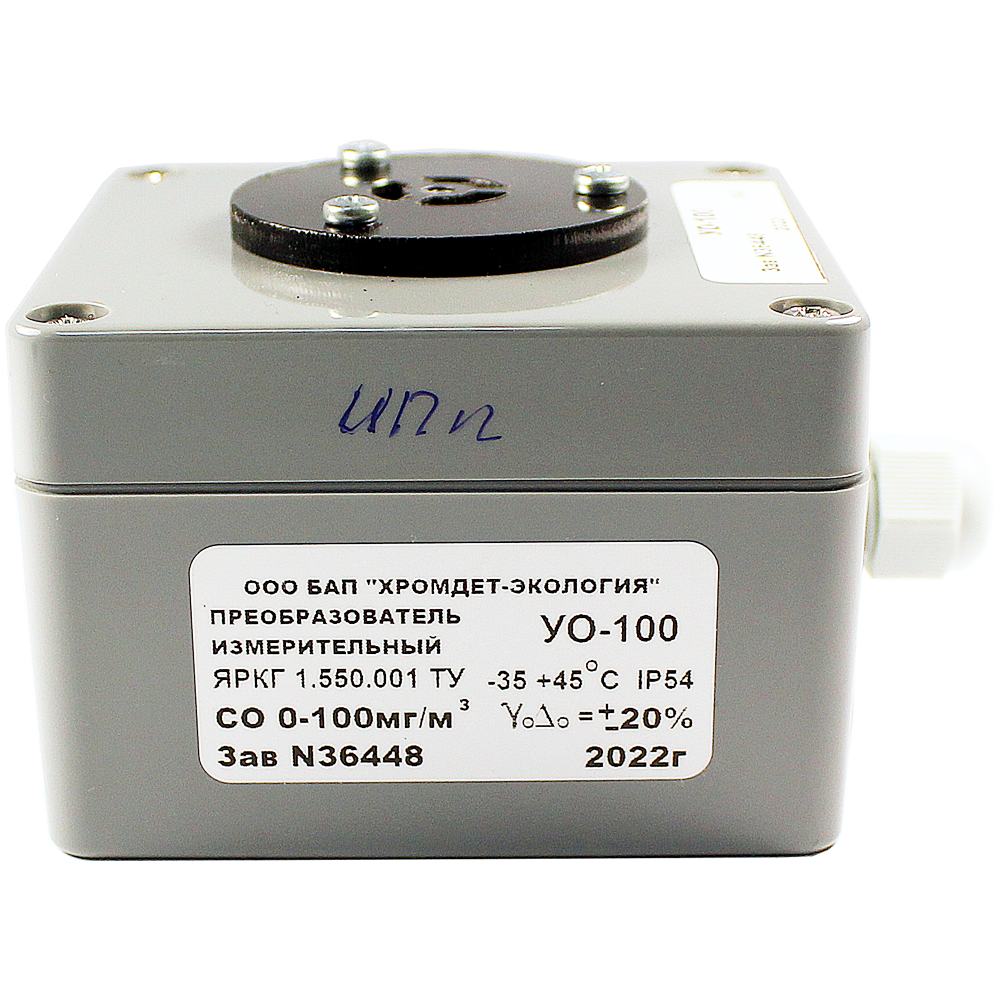

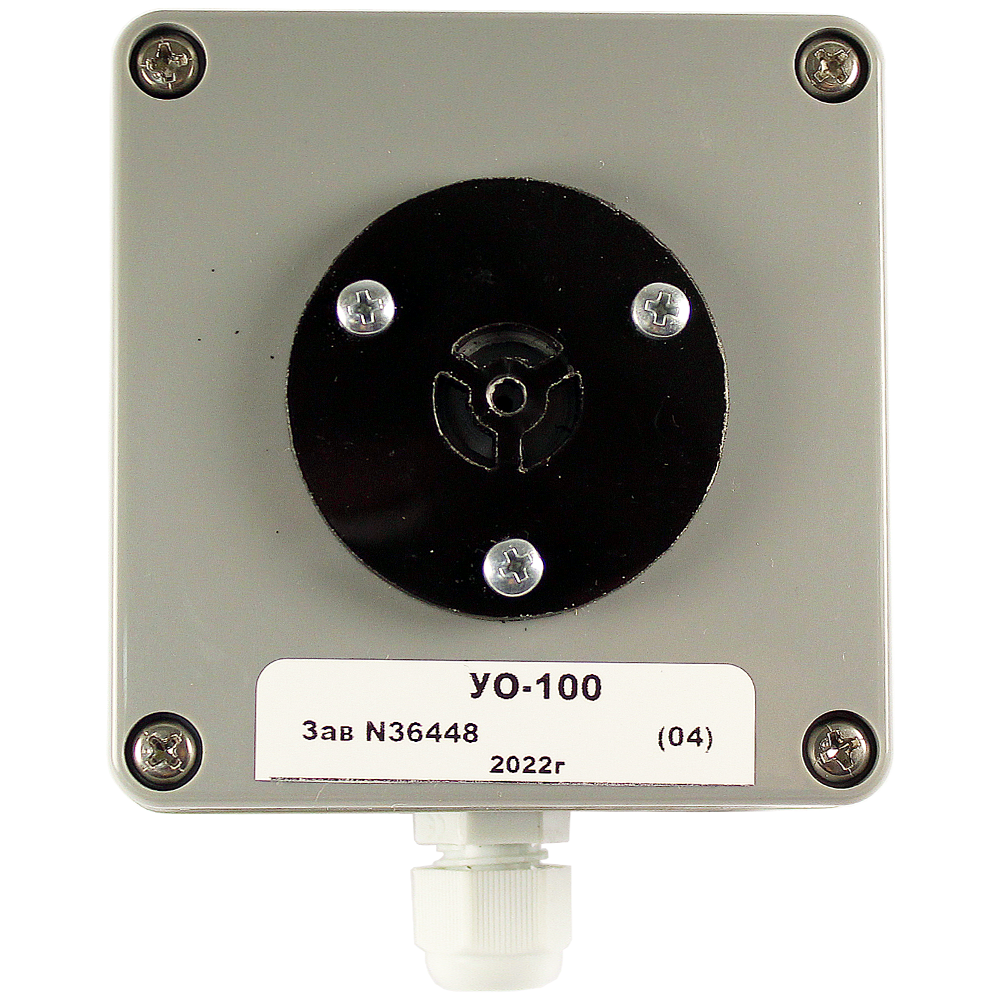

УО-100, УО-300 - на оксид углерода.

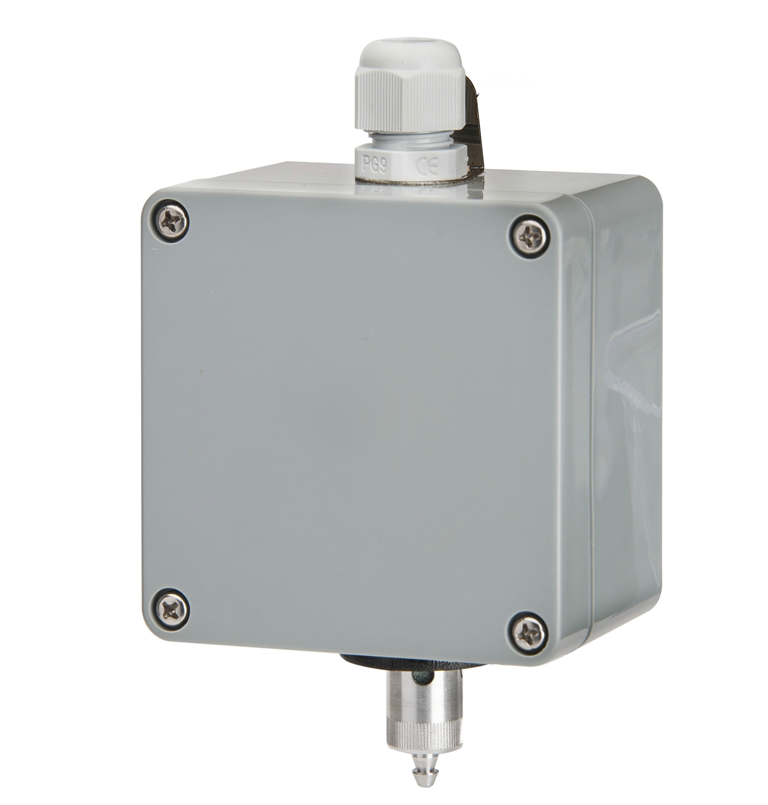

МН-2,5 - на метан.

Газоанализаторы ЭССА имеют следующие варианты модификаций:

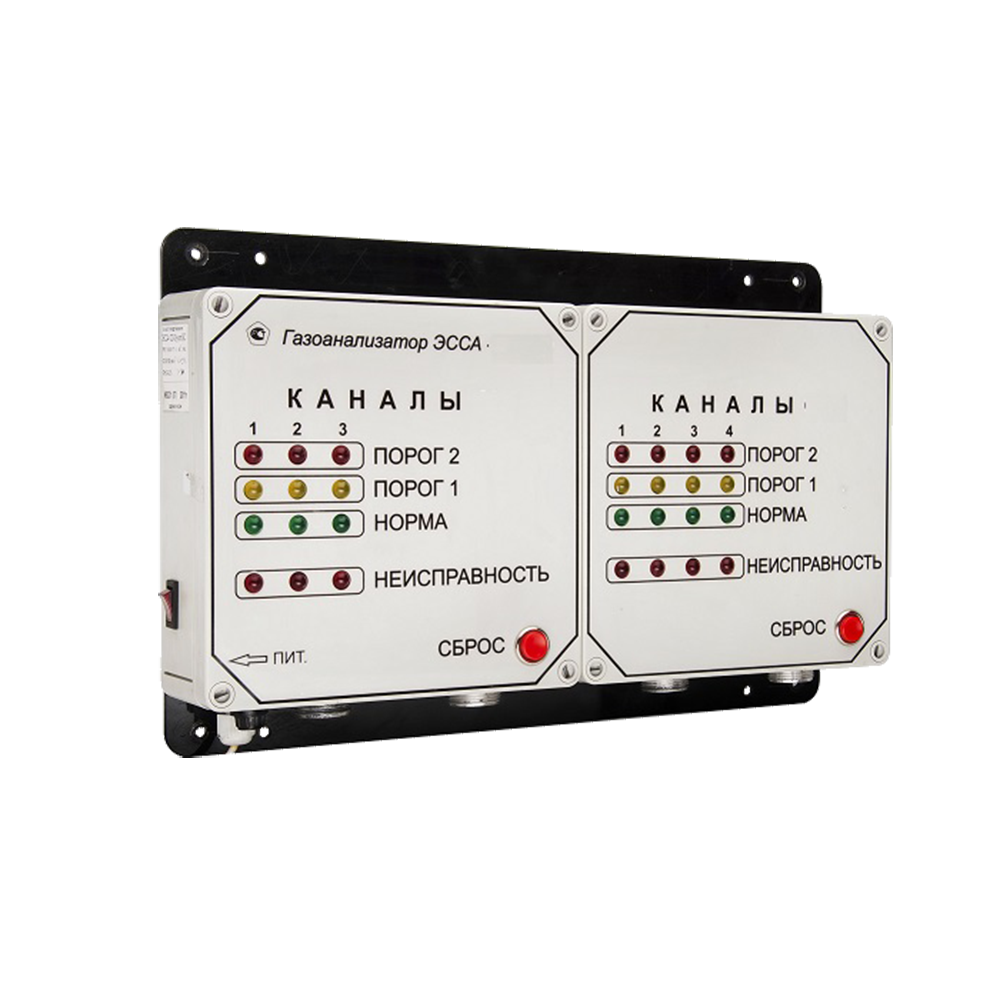

"БС" – с блоком сигнализации, состоят из блока сигнализации (БС) и измерительных преобразователей (ИП). Каждый ИП соединяется с БС кабелем, образуя измерительный канал. Для соединения ИП метана и БС используется экранированный кабель КСПЭВГ или аналогичный с числом жил не менее трех. Для соединения всех прочих типов ИП и БС используется двужильный экранированный кабель типа КСПЭВГ или аналогичный. Тип ИП зависит от измеряемого компонента. Типы ИП и их количество определяются при заказе и отмечаются в паспорте. Общее количество ИП, соединяемых с БС – от 1 до 8.
"БС/И" – с цифровой индикацией концентрации измеряемого компонента, состоят из БС со встроенным блоком индикации (БИН) и ИП. БИН обслуживает от 1 до 8 измерительных каналов.
"БС/Р" – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по интерфейсу RS485 (RS232), состоят из БС с встроенным БИН, ИП и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал или мобильный телефон sms-сообщений в случае превышения пороговых значений концентраций.

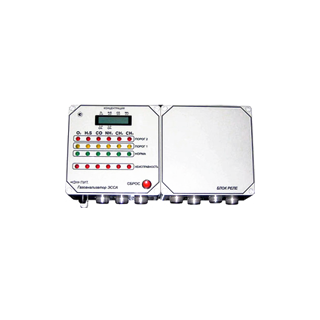

"БС/Н" – с независимым формированием релейных сигналов для каждого измерительного канала (группы измерительных каналов). Газоанализаторы состоят из БС, ИП и блоков реле (БР). Каждый БР имеет выходы в виде «сухих» контактов, по одному выходу на каждый порог сигнализации для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов (групп измерительных каналов).

При необходимости вывода токового сигнала 4–20 мА по дополнительному заказу может быть поставлена распределительная коробка РК-4, которая обслуживает до 4 измерительных каналов.

Технические характеристики

Диапазоны измерений

NH3 Аммиак	0-100 мг/м3 (ИП АМ-100) или 0-500 мг/м3 (ИП АМ-500)
Cl2 Хлор	0-5 мг/м3 (ИП ХЛ-5), или 0-25 мг/м3 (ХЛ-25), или 0-50 мг/м3 (ИП ХЛ-50)
H2S Дигидросульфид (Сероводород)	0-30 мг/м3
SO2 Серы диоксид (Ангидрид сернистый)	0-30 мг/м3
O2 Кислород	0-30 % об.
O3 Озон	0-1 мг/м3
NO Азота оксид	0-30 мг/м3
NO2 Азота диоксид	0-10 мг/м3
CO Углерода оксид (Угарный газ)	0-100 мг/м3 (ИП УО-100) или 0-300 мг/м3 (ИП УО-300)
CH4 Метан	0-2,2% об.

Погрешность измерений

NH3 Аммиак	±20%
Cl2 Хлор	±20%
H2S Дигидросульфид (Сероводород)	±20%
SO2 Серы диоксид (Ангидрид сернистый)	±20%
O2 Кислород	±2,5%
O3 Озон	±20%
NO Азота оксид	±20%
NO2 Азота диоксид	±20%
CO Углерода оксид (Угарный газ)	±20%
CH4 Метан	±10%

Пороги сигнализации

2 порога сигнализации.

По аммиаку NH₃: 20 и 60 мг/м³, или 60 и 500 мг/м³.
По хлору Cl₂: 1 и 3 мг/³, или 1 и 20 мг/м³, или 25 и 40 мг/м³.
По сероводороду H₂S: 10 и 25 мг/м³.
По диоксиду серы SO₂: 10 и 25 мг/м³.
По кислороду O₂: 19 и 23 % об.
По озону O₃: 0,1 и 0,3 мг/м³.
По оксиду азота NO: 3 и 10 мг/м³.
По диоксиду азота NO₂: 2 и 8 мг/м³.
По оксиду углерода CO: 20 и 100 мг/м³.
По метану CH₄: 0,44 и 0,88 % об.

Принцип работы

Электрохимический, термокаталитический

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

RS485, Релейный, Токовый 4-20 мА

Диапазон рабочих температур

Для БС, БР, РК-4 и МП CH4: 0...+45°С

Для всех прочих ИП: -35...+45°С

Исполнение по степени защиты

IP40, IP54

Питание

~ 220 В

Габариты

БС - 210х182х90 мм

БР - 210х182х94 мм

ИП - 80х105х75 мм

ИП МН-2,5 - 80х135х 55 мм

Вес

БС - 5 кг, БР - 3 кг, ИП - 0,4 кг

Структура обозначения, пример заказа

ЭССА

NH3/2

Cl2/2

CH4/2

H2S/2

БС

/И

/Р

/Н

Шифр функции независимого формирования релейных сигналов для каждого измерительного канала (группы каналов)

Шифр наличия цифрового интерфейса для связи с ПК

Шифр наличия цифровой индикации

Исполнение многоканальное с блоком сигнализации

4-ый измеряемый компонент/Количество каналов (ИП) данного компонента

3-й измеряемый компонент/Количество каналов (ИП) данного компонента

2-ой измеряемый компонент/Количество каналов (ИП) данного компонента

1-й измеряемый компонент/Количество каналов (ИП) данного компонента

Наименование модели

Варианты исполнения

ЭССА-NH₃/4-Cl₂/4 исп. БС/Н газоанализатор стационарный многоканальный и т.д.

Стандартный комплект поставки

Блок сигнализации.
Измерительные преобразователи (типы и количество зависит от модификации).
Блок реле с кабелем (в зависимости от модификации).
Насадка градуировочная.
ЗИП.
Блок сопряжения с компьютером в комплекте с адаптером (в зависимости от модификации).
Диск с программным обеспечением (в зависимости от модификации).
Руководство по эксплуатации.
Паспорт.
Методика поверки.

Дополнительная комплектация, опции

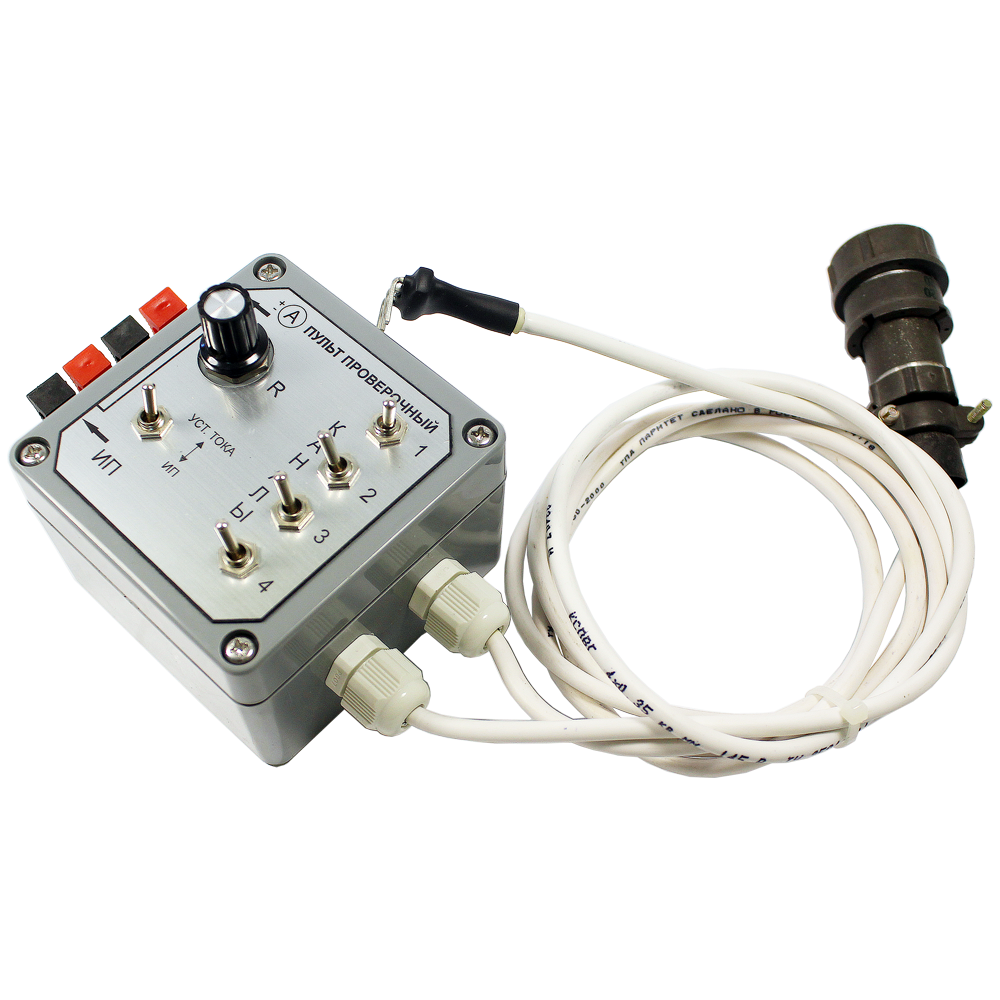

Пульт проверочный.
Распределительная коробка РК-4 для вывода токового сигнала 4-20 мА.
Модуль ЭССА-GSM/Ethernet.

Скачать документацию

Газоанализаторы стационарные ЭССА, исполнение БС. Руководство по эксплуатации.

Газоанализаторы стационарные ЭССА. Методика поверки.

Модуль ЭССА-GSM-Ethernet. Описание.
