Хоббит-Т исп. И11:Ex газоанализаторы переносные со взрывозащищенным выносным блоком датчиков

Хоббит-Т исп. И11:Ex газоанализаторы переносные со взрывозащищенным выносным блоком датчиков

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HF Гидрофторид (Фтороводород), NH3 Аммиак, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 4

Маркировка взрывозащиты: 1ExibIIBT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Переносные газоанализаторы Хоббит-Т в исполнении И11:Ex со взрывозащищенным выносным блоком датчиков типа "Хоббит-ТВ", предназначены для:

Измерения содержания токсичных газов (оксид углерода CO, сероводород H2S, диоксид серы SO2, хлор Cl2, фтористый водород HF, аммиак NH).
Измерения содержания кислорода O2.
Измерения содержания диоксида углерода CO2.
Измерения содержания горючих газов (водорода H2, оксида углерода CO) или суммы горючих газов, приведенной к метану CH4, или пропану C3H8, или гексану C6H14, или водороду H2, или оксиду углерода CO).
Сигнализации о выходе содержания определяемых газов в контролируемой рабочей зоне за допустимые пределы (по запросу может быть отключена).
Обеспечения безопасных условий труда.

Требуемый набор измеряемых газов задается потребителем при заказе газоанализатора.

Газоанализаторы применяются для обеспечения требований безопасности при работах в подвалах, подземных коммуникациях, туннелях канализации и связи, в емкостях и подобных труднодоступных местах, где существует опасность изменения нормального состава воздуха.

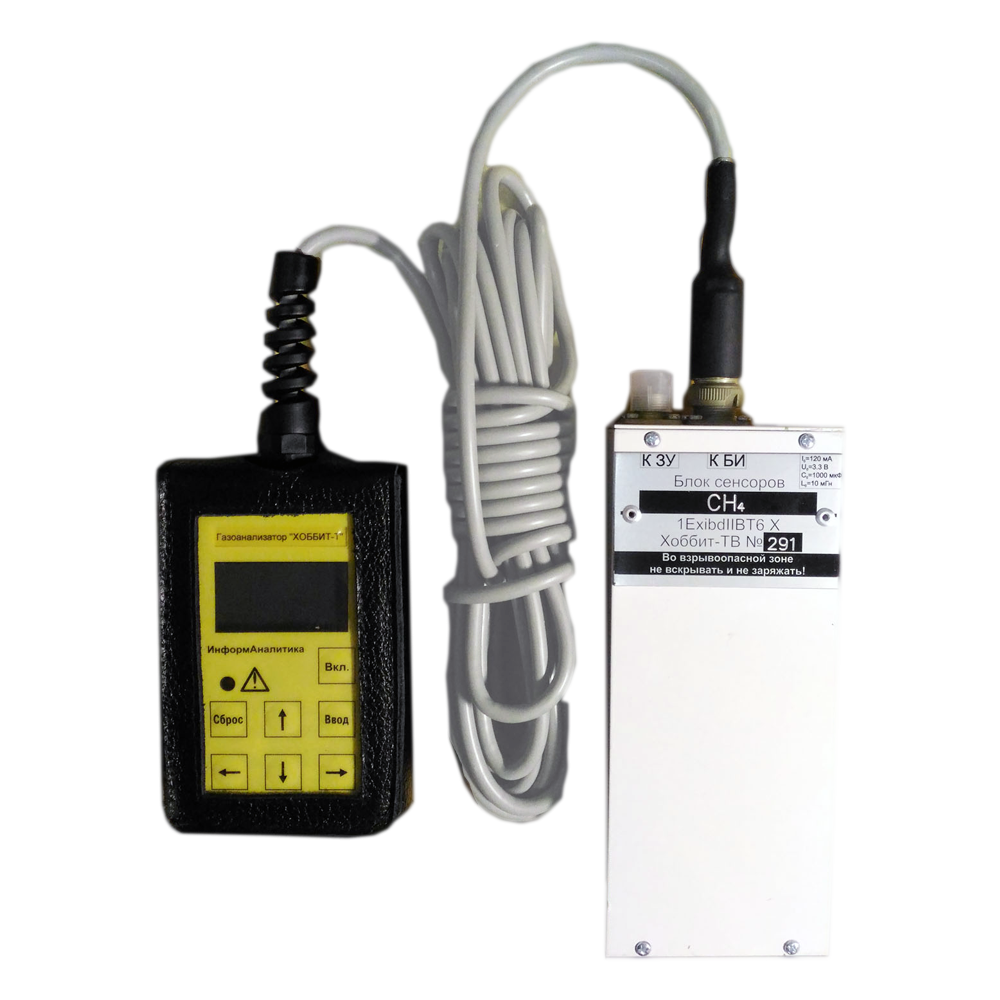

Прибор состоит из блока индикации и блока датчиков типа "Хоббит-ТВ", соединенных кабелем. Стандартная длина кабеля - 6 м, но может быть увеличена по требованию потребителя до 30 м. Такое решение позволяет производить погружение блока датчиков в рабочую зону до спуска в нее персонала. Блок датчиков "Хоббит-ТВ" выполнен во взрывобезопасном исполнении, поэтому может помещаться во взрывоопасные зоны.

Блок индикации оснащен жидкокристаллическим дисплеем для индикации показаний и имеет встроенную световую и звуковую сигнализацию, срабатывающую при превышении установленного порога измеряемой концентрации по любому из контролируемых компонентов.

Принцип действия переносного газоанализатора Хоббит-Т в исполнении И11:Ex, основан на измерении токов электрохимических (для токсичных газов и кислорода), термокаталитических (для горючих газов) или оптических (для диоксида углерода и метана) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю. Сигналы чувствительных элементов (сенсоров), расположенных в блоке датчиков, подаются на входы усилителей, осуществляющих преобразование, усиление и согласование с АЦП.

Технические характеристики

Диапазоны измерений

CO Углерода оксид (Угарный газ)	20 - 120 мг/м3
H2S Дигидросульфид (Сероводород)	5 - 30 мг/м3
SO2 Серы диоксид (Ангидрид сернистый)	10 - 100 мг/м3
Cl2 Хлор	1,0 - 25,0 мг/м3
HF Гидрофторид (Фтороводород)	0,5 - 3,0 мг/м3
NH3 Аммиак	20 - 600 мг/м3
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0,1 - 5,0% об.
O2 Кислород	1,0 - 30,0% об.
Сумма горючих газов	5 - 50% НКПР (с градуировкой по CH4, или C3H8, или C6H14, или H2, или CO (как горючий))

Погрешность измерений

CO Углерода оксид (Угарный газ)	Предел основной погрешности ±25% (относительная)
H2S Дигидросульфид (Сероводород)	Предел основной погрешности ±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый)	Предел основной погрешности ±25% (относительная)
Cl2 Хлор	Предел основной погрешности ±25% (относительная)
HF Гидрофторид (Фтороводород)	Предел основной погрешности ±25% (относительная)
NH3 Аммиак	Предел основной погрешности ±25% (относительная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Предел основной погрешности ±25% (относительная)
O2 Кислород	Предел основной погрешности ±1% об. (абсолютная)
Сумма горючих газов	Предел основной погрешности ±25% (относительная)

Пороги сигнализации

По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу).

По горючим газам: 10% НКПР, 20% НКПР.

По токсичным газам: от 1 ПДК до 25 ПДК токсичного газа.

Принцип работы

Электрохимический, термохимический, оптический

Способ отбора пробы

Диффузионный (конвекционный)

Климатическое исполнение

УХЛ2

Диапазон рабочих температур

-40...+50°С (ограничение для датчика HF: от -10°С, для блока инкдикации с ЖКИ: от -20°С)

Исполнение по степени защиты

IP50, IP53

Габариты

Блока датчиков - 175х60х40 мм, блока индикации - 112х75х25 мм

Вес

Блока датчиков - 1000 г, блока индикации - 300 г

Структура обозначения, пример заказа

Хоббит-Т

CH4

H2S

И11:Ex(6)

Д1Т0Ц0

С110

А5

Шифр питания (А - аккумуляторы, Б - батарея, 5 - напряжение в вольтах)

Шифр сигнализации (С000 - без сигнализации, С100 - звуковая, С010 - световая)

Шифр выходных интерфейсов (Д0 - без дисплея, Д1 - с дисплеем, Т0 - без токового выхода, Ц0 - без цифрового выхода)

Шифр защитных оболочек блоков БД и БИ соответственно (0 - IP53, 1 - IP53 с доп. защитой от коррозии, 2 - IP54, 3 - IP65)

Вариант исполнения и длина соединительного кабеля в метрах (И11:Ex - переносной со взрывозащищенным выносным блоком датчиков, (6) - кабель между блоком датчиков и блоком индикации 6 метров)

4-ый измеряемый компонент

3-ий измеряемый компонент

2-ой измеряемый компонент

1-ый измеряемый компонент

Наименование модели

Стандартный комплект поставки

Газоанализатор.
Зарядное устройство.
Сумка для переноски.
Руководство по эксплуатации.

Дополнительная комплектация, опции

Методика поверки.

Скачать документацию

Газоанализаторы "ХОББИТ-Т" исполнение И11 - переносное с выносным блоком датчиков. Руководство по эксплуатации.
