ОКА исп. И11:Ex газоанализаторы переносные с взрывозащищенным выносным блоком датчиков

ОКА исп. И11:Ex газоанализаторы переносные с взрывозащищенным выносным блоком датчиков

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HF Гидрофторид (Фтороводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 4

Маркировка взрывозащиты: 1ExibIIBT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализаторы ОКА в исполнении И11:Ex, со взрывозащищенным выносным блоком датчиков типа "Хоббит-ТВ", предназначены для контроля недостаточного или избыточного содержания кислорода, а также опасной загазованности горючими и токсичными газами воздуха рабочей зоны.

Газоанализаторы ОКА в исполнении И11:Ex применяются для обеспечения требований безопасности при работах в подвалах, подземных коммуникациях, туннелях канализации и связи, в емкостях и подобных труднодоступных местах, где существует опасность изменения нормального состава воздуха.

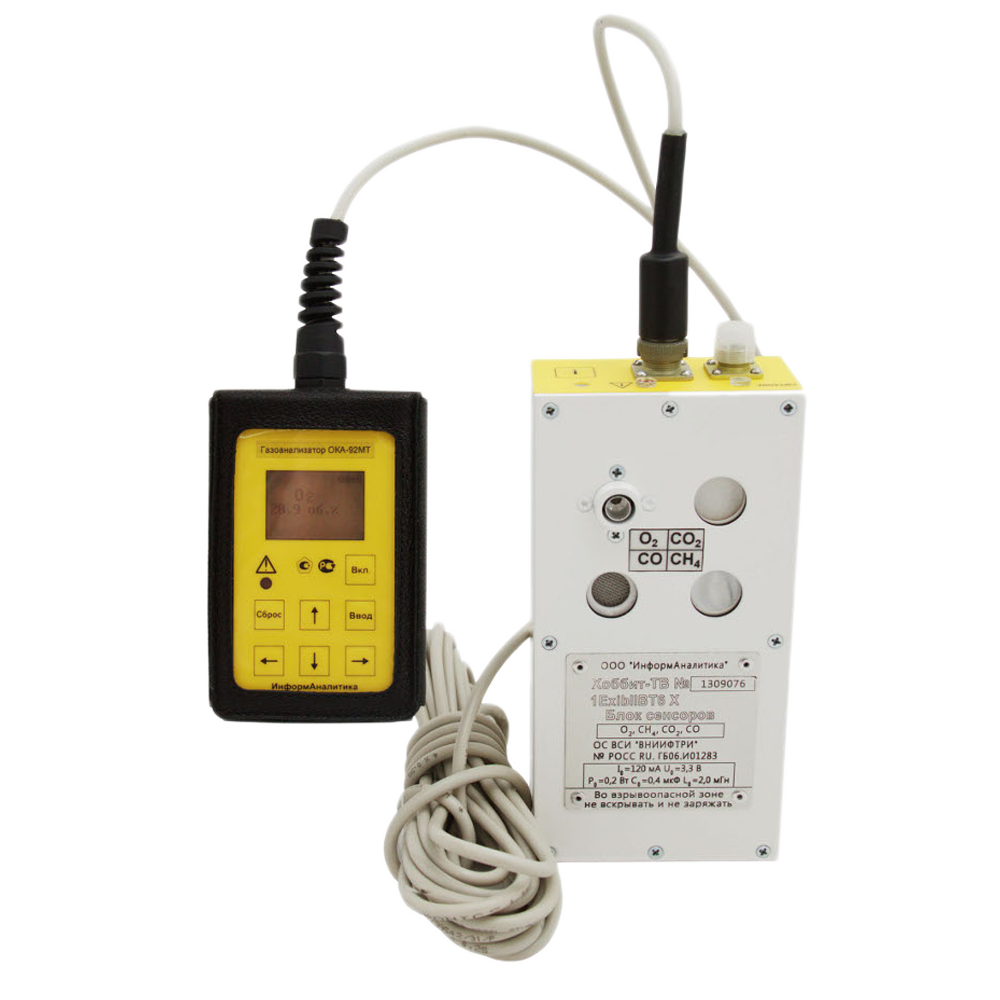

Переносной газоанализатор ОКА в исполнении И11:Ex состоит из блока индикации и блока датчиков типа "Хоббит-ТВ", соединенных кабелем. Стандартная длина кабеля - 6 м, но может быть увеличена по требованию потребителя до 30 м. Такое решение позволяет производить погружение блока датчиков в рабочую зону до спуска в нее персонала. Блок датчиков "Хоббит-ТВ" выполнен во взрывобезопасном исполнении, поэтому может помещаться во взрывоопасные зоны.

Блок индикации оснащен жидкокристаллическим дисплеем для индикации показаний и имеет встроенную световую и звуковую сигнализацию, срабатывающую при превышении установленного порога измеряемой концентрации по любому из контролируемых компонентов.

Принцип работы газоанализатора ОКА в исполнении И11:Ex основан на преобразовании измеряемых концентраций в электрические параметры первичных датчиков (сенсоров). Типы применяемых сенсоров определяются компонентами, подлежащими контролю. В газоанализаторах применяются следующие типы сенсоров: электрохимические (для измерения концентраций кислорода, окиси углерода, хлора, аммиака, сероводорода, двуокиси серы, фтористого водорода, хлористого водорода, двуокиси азота); термокаталитические и полупроводниковые (для измерения довзрывоопасных концентраций суммы горючих газов); оптические (для измерения концентраций углеводородов и двуокиси углерода).

Особенности газоанализатора ОКА с выносным блоком датчиков (исполнение И11:Ех):

Малые масса и габариты.
Работоспособность при отрицательных температурах (до -40°С).
Предусмотрен контроль разряда аккумулятора.
Электронная установка "нуля".
Блок датчиков во взрывобезопасном исполнении.

Технические характеристики

Диапазоны измерений

O2 Кислород	0-30% об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0-5% об.
HCL Гидрохлорид (Хлороводород, соляная кислота)	0-20 мг/м3
HF Гидрофторид (Фтороводород)	0-2,5 мг/м3
NO2 Азота диоксид	0-20 мг/м3
CO Углерода оксид (Угарный газ)	0-100 мг/м3
H2S Дигидросульфид (Сероводород)	0-30,0 мг/м3
SO2 Серы диоксид (Ангидрид сернистый)	0-100 мг/м3
Cl2 Хлор	0-12,0 мг/м3
NH3 Аммиак	0-600 мг/м3
Сумма горючих газов	5-50% НКПР (градуировка может быть выполнена по CH4, C3H8, C2H14, H2, CO (как горючему газу))

Погрешность измерений

O2 Кислород	Предел основной погрешности ±1% об. (абсолютная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Предел основной погрешности ±25% (относительная)
HCL Гидрохлорид (Хлороводород, соляная кислота)	Предел основной погрешности ±25% (относительная)
HF Гидрофторид (Фтороводород)	Предел основной погрешности ±25% (относительная)
NO2 Азота диоксид	Предел основной погрешности ±25% (относительная)
CO Углерода оксид (Угарный газ)	Предел основной погрешности ±25% (относительная)
H2S Дигидросульфид (Сероводород)	Предел основной погрешности ±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый)	Предел основной погрешности ±25% (относительная)
Cl2 Хлор	Предел основной погрешности ±25% (относительная)
NH3 Аммиак	Предел основной погрешности ±25% (относительная)
Сумма горючих газов	Предел основной погрешности ±25% (относительная)

Пороги сигнализации

По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу).

По горючим газам: 10% НКПР.

По токсичным газам: 1 ПДК токсичного газа.

Принцип работы

Электрохимический, термокаталитический, полупроводниковый, оптический (в зависимости от измеряемого компонента)

Способ отбора пробы

Диффузионный (конвекционный)

Климатическое исполнение

УХЛ2

Диапазон рабочих температур

-40...+50°С (для блока индикации с ЖКИ: -20...+50°С)

Исполнение по степени защиты

IP53

Габариты

Блока датчиков - 175х60х40 мм, блока индикации - 112х75х25 мм

Вес

Блока датчиков - 1000 г, блока индикации - 300 г

Структура обозначения, пример заказа

ОКА

92МТ

CH4

H2S

И11:Ex

Вариант исполнения (И11:Ex - переносной со взрывозащищенным выносным блоком датчиков)

4-ый измеряемый компонент

3-ий измеряемый компонент

2-ой измеряемый компонент

1-ый измеряемый компонент

Шифр модификации (92 - с датчиком кислорода, М - с датчиком горючих газов, Т - с датчиком(-ами) токсичных газов)

Наименование модели

Стандартный комплект поставки

Газоанализатор ОКА в исполнении И11:Ex.
Зарядное устройство.
Сумка для переноски.
Руководство по эксплуатации.

Дополнительная комплектация, опции

Методика поверки.

Скачать документацию

ГАЗОАНАЛИЗАТОРЫ МОДИФИКАЦИЙ "ОКА-92", "ОКА-М", "ОКА-Т", "ОКА-92М", "ОКА-МТ", "ОКА-92Т", "ОКА-92МТ" (исполнение И11 - переносное с выносными датчиками). РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
