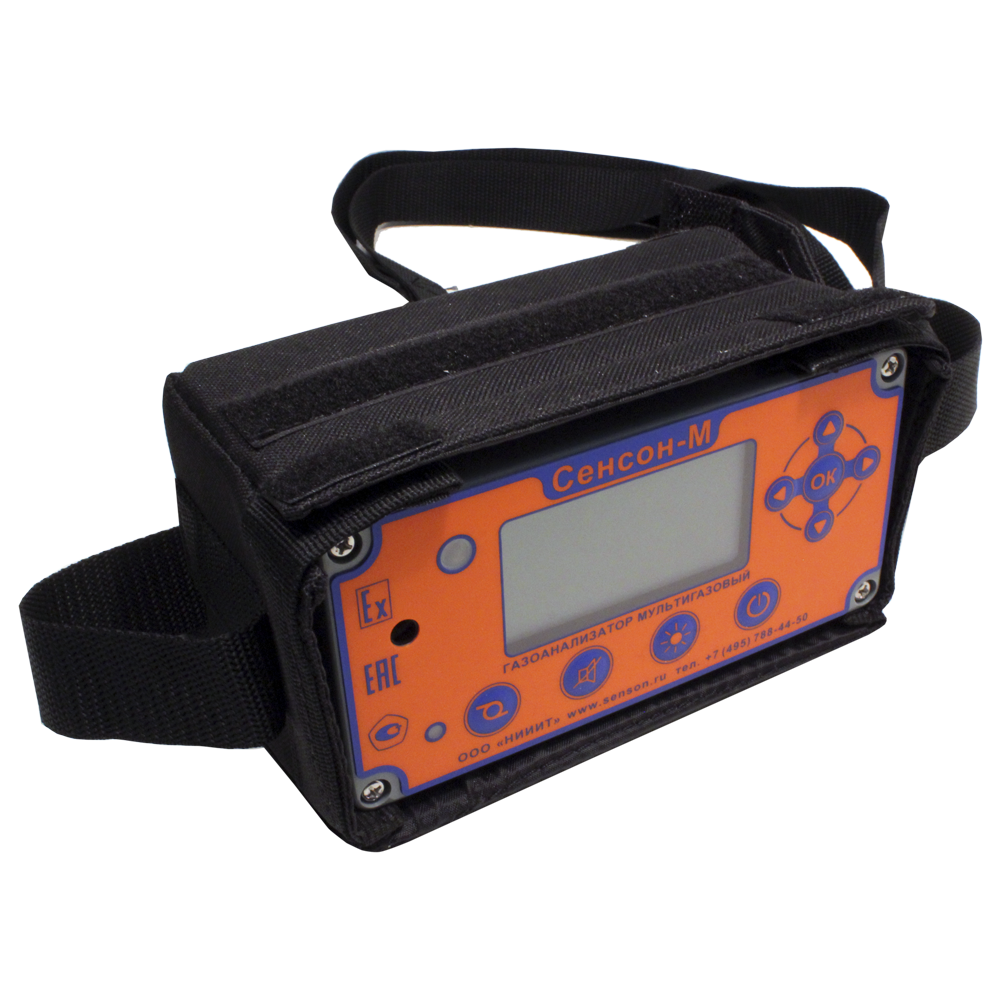

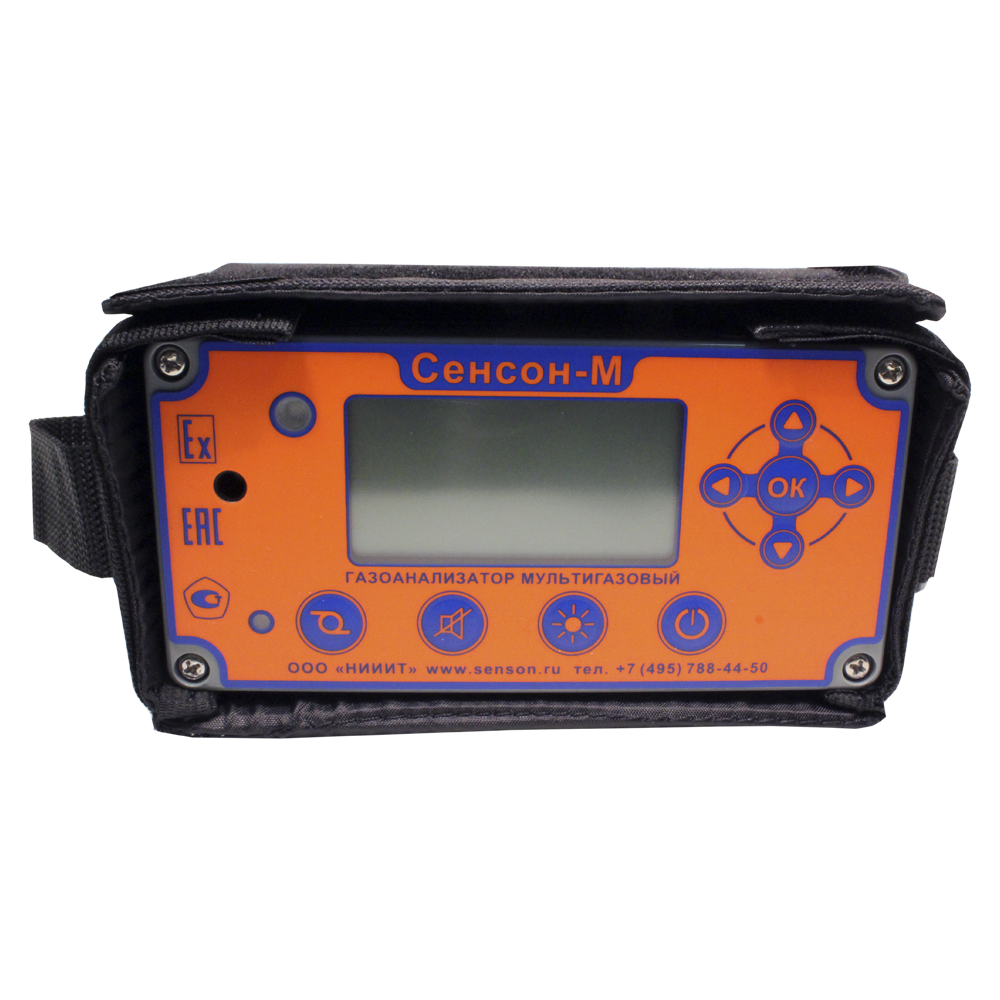

СЕНСОН-М газоанализаторы переносные многокомпонентные

СЕНСОН-М газоанализаторы переносные многокомпонентные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): Сенсон-М-30хх: 6; Сенсон-М-31хх: 8

Маркировка взрывозащиты: 1ExibdIIВ, H2T4GbХ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Переносной многокомпонентный газоанализатор СЕНСОН-М предназначен для мониторинга атмосферного воздуха и технологических сред посредством измерения и цифровой индикации на дисплее содержания кислорода, токсичных и горючих газов с выдачей светового и звукового сигналов при достижении порогового уровня концентрации. Данный газоанализатор применяется для контроля колодцев, цистерн, трюмов, для поиска утечек из трубопроводов.

Область применения газоанализаторов СЕНСОН-М - промышленные зоны предприятий, рабочие места, колодцы и коллекторы подземных инженерных сетей, канализационные коллекторы и стоки, тепловые и телефонные сети, ТЭК, туннели, цистерны, трюмы и другие помещения или технологические установки, где недостаток кислорода или наличие горючих и токсичных газов создают опасность взрыва или представляют угрозу здоровью персонала.

Базовые модели Сенсон-М-30хх могут иметь до 6 каналов измерений и 2 порога сигнализации на каждый канал. В модификациях Сенсон-М-31хх возможности расширены.

Особенности модификаций Сенсон-М-31хх:

До 8 каналов измерения.
Появилась возможность установки до 4 порогов на один канал измерения.
Графический OLED-дисплей с изменяемой яркостью. Отлично виден и в темноте, и при ярком солнечном свете.
Стало возможным отображать измеренные значения не только в мг/м3 и в % об. доли, но и в в ppm и (для летучих легковоспламеняющихся соединений) в % НКПР. Выбор делает пользователь.
Есть возможность увеличения емкости аккумуляторов в 2 раза.
Предусмотрено подключение к компьютеру через USB-разъем для считывания измеренных значений и журналов событий, а также для настройки и калибровки. Встроенная энергонезависимая память в базовой поставке.
Возможно применение в качестве стационарного прибора с питанием от линии 24 В и передачей данных по каналу RS-485 (протокол MODBUS RTU).
Развитая система журналов — измерения, превышение порогов, изменение настроек, аварийные события, отключение/включение питания.
Разработано новое индивидуальное пользовательское ПО.

Диапазон измерений и пределы допускаемой погрешности

Измеряемый компонент	Диапазон измерений, концентрация измеряемого компонента	Пределы основной относительной погрешности δ, %	Код для заказа Сенсон-М-30хх (G)	Код для заказа Сенсон-М-31хх (G)
Азота диоксид (NO₂)	0,1-30 мг/м³	±15	NO2	NO2-2
Азота оксид (NO)	0,1-30 мг/м³	±15	NO	NO-2
Аммиак (NH₃)	0,1-200 мг/м³	±15	NH3	NH3-2
Водород (H₂)	0,01-4 об. доля, %	±10	H2	H2-2
Водород хлористый (HCl)	0,01-30 мг/м³	±25	HCl	HCl-1
Гелий (He)	1-100 об. доля, %	±20	He	He-1
Кислород (O₂)	0,1-30 об. доля, %	±5	O2	O2-2
Метан (CH₄)	0,01-5 об. доля, %	±10	CH4	CH4-1
Метанол (CH₃OH)	0,1-30 мг/м³	±20	CH3OH	CH3OH-1
Пропан (C₃H₈)	0,001-2 об. доля, % (для Сенсон-М-31хх: 0,001–1,7 об. доля, %)	±10	C3H8	C3H8-1
Сероводород (H₂S)	0,1-30 мг/м³	±10	H2S	H2S-2
Серы диоксид (SO₂)	0,1-30 мг/м³	±10	SO2	SO2-2
Углеводороды (С₂-С₁₀)	0,05-1 об. доля, %	±10	CH	CH-2
Углерода диоксид (СО₂)	0,01-5 об. доля, %	±15	CO2	CO2-2
Углерода оксид (CO)	0,1-300 мг/м³	±10	CO	CO-2
Формальдегид (H₂CO)	0,1-30 мг/м³	±25	H2CO	H2CO-1
Хлор (Cl₂)	0,1-30 мг/м³	±10	Cl2	C2-2
Этанол (C₂H₅OH)	50-5000 мг/м³	±25	C2H5OH	C2H5OH-1
Этанол (C₂H₅OH)	0,01–1,55 об. доля, % (только для Сенсон-М-31хх)	±15	-	C2H5OH-2

Технические характеристики

Пороги сигнализации

Газоанализатор Сенсон-М-30хх допускает индивидуальную установку двух пар пороговых значений концентрации для каждого канала. В модификациях Сенсон-М-31хх возможна установка до 4 порогов на один канал измерения. Приведенные ниже пороги являются базовыми для исполнений Сенсон-М-31хх и Сенсон-М-30хх, (кроме указанных в скобках).

Контролируемое вещество	Порог 1	Порог 2
Азота диоксид (NO₂)	2 мг/м³	10 мг/м³
Азота оксид (NO)	5 мг/м³	15 мг/м³
Аммиак (NH₃)	20 мг/м³	60 мг/м³
Водород (H₂)	0,4% об. доля	0,8% об. доля
Водород хлористый (HCl)	5 мг/м³	15 мг/м³
Кислород (O₂)	18% об. доля (на снижение)	23% об. доля
Метан (CH₄)	0,5% об. доля (для Сенсон-М-31хх: 0,44% об. доля)	1% об. доля (для Сенсон-М-31хх: 0,88% об. доля)
Метанол (CH₃OH)	5 мг/м³	15 мг/м³
Углеводороды (C₂ С₁₀)	0,2% об. доля (для Сенсон-М-31хх: 0,1% об. доля)	0,4% об. доля (для Сенсон-М-31хх: 0,2% об. доля)
Углеводороды (C₂ С₁₀)	300 мг/м³	900 мг/м³
Пропан (C₃H₈)	0,2% об. доля (для Сенсон-М-31хх: 0,17% об. доля)	0,4% об. доля (для Сенсон-М-31хх: 0,34% об. доля)
Сероводород (H₂S)	3 мг/м³	10 мг/м³
Серы диоксид (SO₂)	10 мг/м³	Нет
Углерода диоксид (СО₂)	0,5% об. доля	1,5% об. доля
Углерода оксид (CO)	20 мг/м³	100 мг/м³
Формальдегид (СН₂О)	0,5 мг/м³	2,5 мг/м³
Хлор (Cl₂)	1 мг/м³	5 мг/м³
Этанол (C₂H₅OH)	1000 мг/м³	5000 мг/м³
Этанол (C₂H₅OH)	0,3% об. доля	0,6% об. доля

Принцип работы

Полупроводниковый, электрохимический, термокаталитический, оптический, термокондуктометрический, фотоионизационный

Способ отбора пробы

Принудительный/Встроенный побудитель расхода

Диапазон рабочих температур

-30...+50°C

Исполнение по степени защиты

IP54, IP66, IP67

Питание

= 3,6 В, = 12 В

Габариты

170х80х85 мм

Вес

Сенсон-М-30хх: 700 г; Сенсон-М-31хх: 900 г

Структура обозначения, пример заказа

Сенсон-М

3105

O2-3-ЭХ/NH3-2-ЭХ/Cl2-2-ЭХ/CO2-2-ОП

Измеряемый компонент и номер диапазона измерений (G_n) и тип сенсора (S_n) для каждого канала измерения

Число каналов измерений: Сенсон-М-30хх - от 1 до 6; Сенсон-М-31хх - от 1 до 8

Исполнение: 3105, 3106, 3112, 3005, 3006, 3007, 3008, 3012 (см. табл. Варианты исполнений)

Тип газоанализатора

Варианты исполнения

Предусмотрены несколько конструктивных исполнений, связанных с особенностями эксплуатации.

Модель	Описание
Сенсон-М-3005	Базовая модель с принудительной подачей газа с помощью насоса через пробоотборные зонды. Применяется для контроля колодцев, цистерн, трюмов, для поиска утечек из трубопроводов
Сенсон-М-3006	Экологическая модель. Использование пробоотборных зондов невозможно. Применяется для анализа неустойчивых либо агрессивных газов (HCl, Cl₂, NO₂ и др.)
Сенсон-М-3007	Технологическая модель. В отличие от базовой модели имеется не только входной, но и выходной штуцер для сброса газа после анализа в дренаж или для его возврата в среду оборудования
Сенсон-М-3008	Гибридная модель. Для части сенсоров реализован диффузный режим пробоотбора, для других - принудительный режим, через насос
Сенсон-М-3012	Стационарная модель. Отличия от переносных моделей: - конструкция корпуса позволяет крепить прибор к оборудованию объекта; - питание возможно как от внешней сети постоянного тока, так и от внутреннего аккумулятора, который выполняет роль резервного источника питания; - штыревой разъем зарядки аккумулятора заменен на разъем питания с резьбовой фиксацией; - предусмотрен выходной штуцер, аналогично технологической модели
Сенсон-М-3105	Базовое исполнение с принудительной подачей газа через пробоотборные зонды
Сенсон-М-3106	Экологическое исполнение с принудительной подачей газа. Применяется для анализа неустойчивых либо агрессивных газов (HCl, Cl2, NO2 и др.)
Сенсон-М-3112	Стационарное исполнение. Конструкция позволяет крепить прибор к оборудованию объекта. Питание - от внешней сети постоянного тока 24 В. Обмен данными - по каналу RS-485

Стандартный комплект поставки

Упаковочная коробка.
Зарядное устройство.

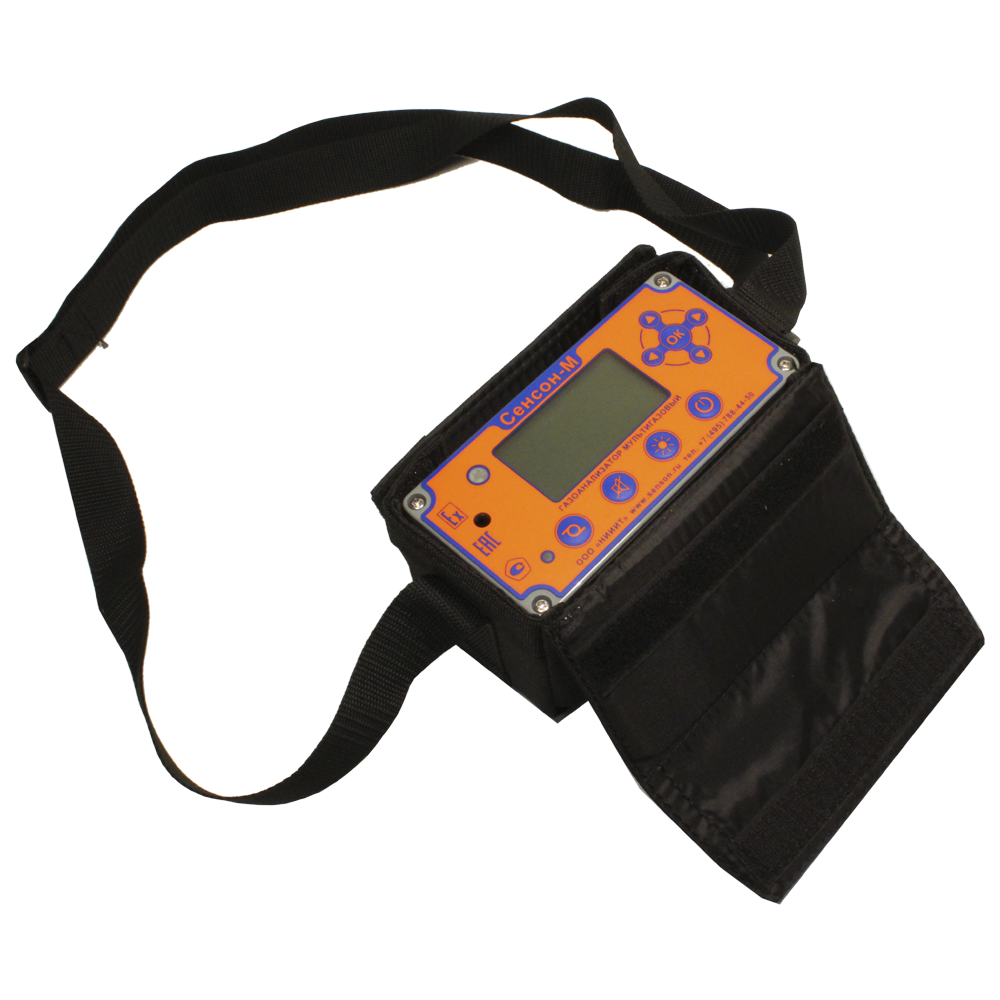

Чехол.
Паспорт.
Руководство по эксплуатации.

Дополнительная комплектация, опции

Гибкий шланг 3 м.
Поплавковый зонд.
Пробоотборный зонд.
Зонд-щуп.
Телескопический зонд.
Кронштейны для крепления на стену.
Зарядное устройство от аккумулятора автомобиля в 12 В.
Разъем для подключения к интерфейсу RS-485 и линии питания 24 В, по запросу – в комплекте с кабелем (только для Сенсон-М-31хх).

Скачать документацию

СЕНСОН-М-30хх газоанализаторы переносные многокомпонентные. Руководство эксплуатации.

СЕНСОН-М-31хх газоанализаторы переносные многокомпонентные. Руководство эксплуатации.
