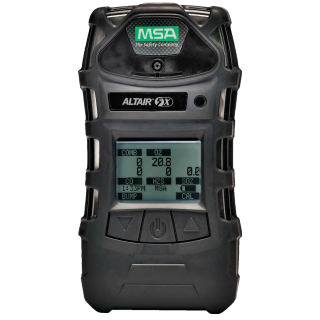

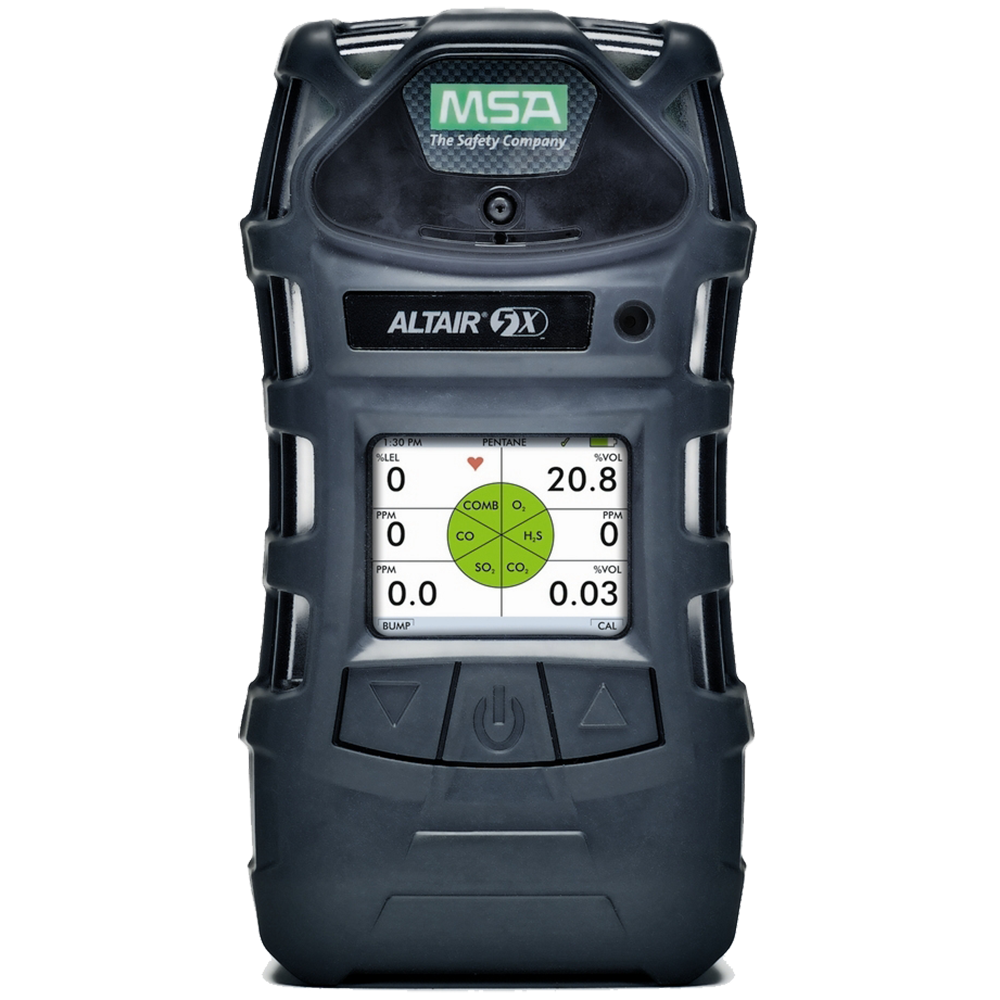

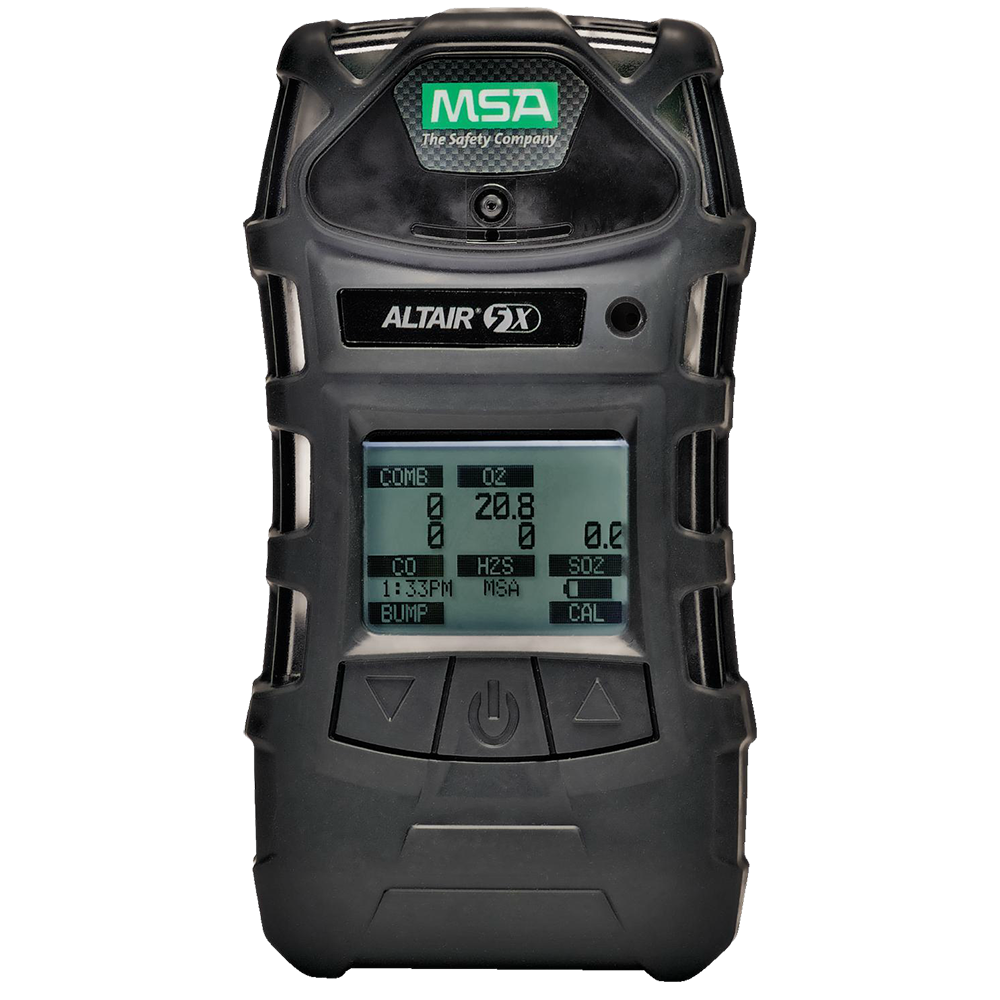

ALTAIR-5X газоанализаторы портативные взрывозащищенные многокомпонентные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C5H12 Пентан, CH4 Метан, CO Углерода оксид (Угарный газ), Cl2 Хлор, ClO2 Хлора диоксид, H2S Дигидросульфид (Сероводород), HCN Гидроцианид (Водород цианистый, синильная кислота), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, PH3 Фосфин, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 6

Маркировка взрывозащиты: 0ExiaIICT4, 1ExdiambIICT4, 1ExiadeIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализатор ALTAIR-5X применяется для измерения и непрерывного контроля объёмной доли кислорода, довзрывоопасных концентраций (ДВК) горючих газов (метана, пропана, бутана, пентана, водорода) и объёмной доли или массовой концентрации токсичных газов (сероводорода, оксида углерода, аммиака и других) в зависимости от исполнения (модификации).

Область применения газоанализатора ALTAIR: контроль воздуха рабочей зоны, аварийных выбросов, взрывоопасных зон, санитарно-защитных зон в различных отраслях промышленности, в том числе при аттестации рабочих мест.

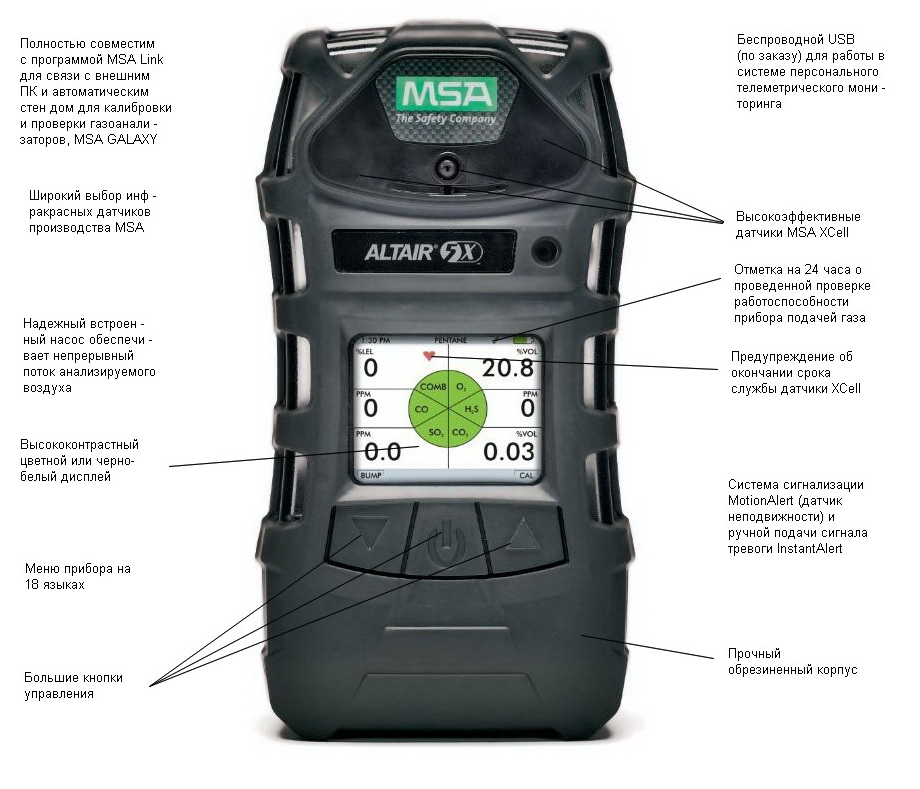

Особенности портативного газоанализатора ALTAIR-5X:

Измерение концентраций до шести различных газов одновременно при использовании пяти датчиков (один датчик измеряет H2S и CO).
Прочный прорезиненный корпус (выдерживает падение с высоты 3 метра на бетонное основание).
Возможно флуоресцентное исполнение корпуса (подходит для использования в условиях малой освещённости).
ЖК-дисплей.
Вибрационная, световая, звуковая и визуальная сигнализации.
Функции безопасности InstantAlert (позволяет одним нажатием кнопки предупредить других о непредвиденной угрозе) и MotionAlert (включается, когда пользователь обездвижен и нуждается в помощи, подавая остальным сигнал для его обнаружения).
Взрывозащищённое исполнение.
Расширенный температурный диапазон.
Долговечные и надёжные датчики (MSA XCell, рассчитаны на 4 года работы без замены).
Пыле-влагозащита корпуса IP-65.
Небольшие вес и габаритные размеры.
Встроенная память для хранения измерений (на 1000 измерений).
Ёмкая аккумуляторная батарея (не менее 18 часов работы).
Внесён в госреестры России, Белоруссии, Казахстана и Украины.

Метрологические характеристики многокомпонентного газоанализатора ALTAIR-5X
Для взрывоопасных газов (используются термокаталитические датчики)

Определяемый компонент	Диапазон измерений		Пределы допускаемой основной абсолютной погрешности, % НКПР	Время установления показаний,Т0.9, с, не более
Определяемый компонент	% НКПР	объемная доля, %		Время установления показаний,Т0.9, с, не более
Метан (CH4)	0 - 50	0 - 2,2	±5	30
Пропан (C3H8)		0 - 0,85		38
Бутан (C4H10)		0 - 0,7		67
Пентан (C5H12)		0 - 0,7		30
Водород (H2)		0 - 2		30

Для взрывоопасных газов и диоксида углерода (используются оптические датчики)

Определяемый компонент	Диапазон измерений	Пределы допускаемой основной погрешности		Время установления показаний, Т0.9, с, не более	Разрешение дисплея
Определяемый компонент	Диапазон измерений	абсолютной	относительной	Время установления показаний, Т0.9, с, не более	Разрешение дисплея
Метан (CH4)	(0 - 100)% об.	±5% (об.) ((0 - 50)% об.)	±10% ((50 - 100)% об.)	34	1% (об.)
Пропан (C3H8)	(0 - 100)% об.	±5% (об.) ((0 - 50)% об.)	±10% ((50 - 100)% об.)	36	1% (об.)
Бутан (C4H10)	(0 - 25)% об.	± (0,5 + 0,1×Cвх)% об.	-	35	0,1% (об.)
Диоксид углерода (CO2)	(0 - 10)% об.	±0,5% об. ((0 - 5)% об.)	±10% ((5 - 10) % об.)	35	0,01% (об.)

Примечания:

Пределы допускаемой абсолютной погрешности по измерительному каналу довзрывоопасных концентраций горючих газов нормированы только для смесей, содержащих только один определяемый компонент.
Время установления показаний Альтаир-5х указано для нормальных условий эксплуатации.
Свх - объёмная доля определяемого компонента на входе газоанализатора, %.
Для токсичных газов и кислорода (используются электрохимические датчики).

Определяемый компонент	Диапазон измерений (показаний)	Пределы допускаемой основной погрешности		Разрешение дисплея	Область применения
Определяемый компонент	Диапазон измерений (показаний)	абсолютной	относительной	Разрешение дисплея	Область применения
Кислород (О2)	(2 - 21)% об. ((0 - 30)% об.)	± 0,7% об.	-	0,1% об.	контроль содержания О2
Оксид углерода (СО)	(0 - 2000) ppm	±5 ppm ((0 - 50) ppm)	±10% ((50 - 300) ppm)	1 ppm	контроль ПДК в воздухе рабочей зоны
Оксид углерода (СО)	(0 - 2000) ppm	±5 ppm ((0 - 50) ppm)	±15% ((300 - 2000) ppm)	1 ppm
Сероводород (H2S)	(3 - 200) ppm ((0 - 200) ppm)	±2 ppm ((0 - 20) ppm)	± 10 % ((20 - 200) ppm)	1 ppm
Диоксид серы (SO2)	(0 - 20) ppm	±1 ppm ((0 - 5) ppm)	± 20% ((5 - 20) ppm)	0,1 ppm
Диоксид азота (NO2)	(0 - 20) ppm	±0,2 ppm ((0 - 1) ppm)	± 20% ((1 - 20) ppm)	0,1 ppm
Аммиак (NH3)	(0 - 100) ppm	±6 ppm ((0 - 28) ppm)	±20% ((28 - 100) ppm)	1 ppm
Фосфин (PH3)	(0 - 1) ppm ((0 - 5) ppm)	±0,2 ppm	-	0,05 ppm	контроль аварийных ситуаций
Синильная кислота (HCN)	(0 - 10) ppm ((0 - 100) ppm)	±2 ppm	-	1 ppm
Хлор (Cl2)	(0 - 10) ppm ((0 - 20) ppm)	±0,4 ppm ((0 - 2) ppm)	±20% ((2 - 10) ppm)	0,1 ppm

Примечание: взрывозащищенный газоанализатор Altair-5x имеет возможность отображения результатов измерений в единицах массовой концентрации в мг/м³ (пересчёт объемной доли в массовую концентрацию проводится автоматически для нормальных условий: Т = +20 °C, P = 760 мм рт. ст.).

Технические характеристики

Пороги сигнализации	Четыре порога по каждому каналу измерения (два из которых возможно изменять самостоятельно)
Принцип работы	Термокаталитический, электрохимический, оптический
Способ отбора пробы	Принудительный/Встроенный побудитель расхода
Выходные сигналы	USB
Диапазон рабочих температур	-20...+50°С
Исполнение по степени защиты	IP65
Габариты	169×89×42 мм; 169×89×50 мм (для модификаций с ИК-датчиком)
Вес	0,453 кг

Варианты исполнения

Заказной номер	Число каналов	Определяемые компоненты	Особенности
10120205	3	CH4 (4,4%)-O2-H2S	монохромный дисплей
10119613	4	CH4 (4,4%)-O2-CO-H2S	монохромный дисплей
10119617	4	CH4 (4,4%)-O2-CO-H2S	цветной дисплей
10119622	4	CH4 (4,4%)-O2-H2S-C4H10	монохромный дисплей, бутан (0 - 25) % - ИК датчик
10119625	4	CH4 (4,4%)-O2-H2S-C4H10	цветной дисплей, бутан (0 - 25) % - ИК датчик
10119612	4	CH4 (4,4%)-O2-H2S-CO2	цветной дисплей, СO2 (0 - 10) % - ИК датчик
10119628	4	CH4 (4,4%)-O2-CO-CH4 (100%)	цветной дисплей, СH4 (100 %) - ИК датчик
10119618	5	CH4 (4,4%)-O2-CO-H2S-SO2	цветной дисплей
10119621	5	CH4 (4,4%)-O2-CO-H2S-C4H10	монохромный дисплей, бутан (0 - 25) % - ИК датчик
10119624	5	CH4 (4,4%)-O2-CO-H2S-C4H10	цветной дисплей, бутан (0 - 25) % - ИК датчик
10119623	5	CH4 (4,4%)-O2-CO-H2S-CH4 (100%)	монохромный дисплей, СH4 (100 %) - ИК датчик
10119626	5	CH4 (4,4%)-O2-CO-H2S-CH4 (100%)	цветной дисплей, СH4 (100%) - ИК датчик
10119611	5	CH4 (4,4%)-O2-CO-H2S-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик
10119647	6	CH4 (4,4%)-O2-CO-H2S-CL2-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик, беспроводной USB
10119648	6	CH4 (4,4%)-O2-CO-H2S-NH3-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик, беспроводной USB
10119627	3	C5H12 (1,4%)-O2-CH4 (100%)	цветной дисплей, СH4 (100%) - ИК датчик
10119600	4	C5H12 (1,4%)-O2-CO-H2S	монохромный дисплей
10119614	4	C5H12 (1,4%)-O2-CO-H2S	цветной дисплей
10120567	4	C5H12 (1,4%)-O2-CO-H2S	монохромный дисплей, с пробоотборным зондом 30 см и шлангом 3 м
10120122	4	C5H12 (1,4%)-O2-CO-H2S	монохромный дисплей, Logo-express
10119649	4	C5H12 (1,4%)-O2-CO-H2S	цветной дисплей, беспроводной USB
10120568	4	C5H12 (1,4%)-O2-CO-H2S	цветной дисплей, с пробоотборным зондом 30 см и шлангом 3 м
10119644	4	C5H12 (1,4%)-O2-CO-PH3	цветной дисплей
10119632	4	C5H12 (1,4%)-O2-CO-NH3	цветной дисплей
10119616	5	C5H12 (1,4%)-O2-CO-H2S-SO2	цветной дисплей
10119619	5	C5H12 (1,4%)-O2-CO-H2S-CL2	цветной дисплей
10119645	5	C5H12 (1,4%)-O2-CO-H2S-HCN	цветной дисплей
10119631	5	C5H12 (1,4%)-O2-CO-H2S-NO2	цветной дисплей
10119646	5	C5H12 (1,4%)-O2-CO-H2S-ClO2	цветной дисплей
10119633	5	C5H12 (1,4%)-O2-CO-H2S-NH3	цветной дисплей
10119630	5	C5H12 (1,4%)-O2-CO-H2S-CH4 (100%)	цветной дисплей, СH4 (100%) - ИК датчик
10119656	5	C5H12 (1,4%)-O2-CO-H2S-CH4 (100%)	цветной дисплей, СH4 (100%) - ИК датчик, флуоресцентный корпус
10119650	5	C5H12 (1,4%)-O2-CO-H2S-CH4 (100%)	цветной дисплей, СH4 (100%) - ИК датчик, беспроводной USB
10119615	5	C5H12 (1,4%)-O2-CO-H2S-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик
10119655	5	C5H12 (1,4%)-O2-CO-H2S-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик, флуоресцентный корпус
10119651	5	C5H12 (1,4%)-O2-CO-H2S-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик, беспроводной USB
10120569	5	C5H12 (1,4%)-O2-CO-H2S-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик, с пробоотборным зондом 30 см и шлангом 3 м
10119620	6	C5H12 (1,4%)-O2-CO-H2S-NO2-CH4(100%)	цветной дисплей, СH4 (100%) - ИК датчик
10119657	6	C5H12 (1,4%)-O2-CO-H2S-HCN-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик
10119652	6	C5H12 (1,4%)-O2-CO-H2S-SO2-C4H10	цветной дисплей, бутан (0 - 25)% - ИК датчик, беспроводной USB
10119653	6	C5H12 (1,4%)-O2-CO-H2S-NO2-CO2	цветной дисплей, СO2 (0 - 10)% - ИК датчик, беспроводной USB
10119654	6	C5H12 (1,4%)-O2-CO-H2S-NO2-C4H10	цветной дисплей, бутан (0 - 25)% - ИК датчик, беспроводной USB

Примечания:

Канал взрывоопасных газов в Альтаир 5х может быть также откалиброван по пропану (C3H8), водороду (H2) или бутану (C4H10).
По запросу доступны другие конфигурации портативного газоанализатора ALTAIR-5Х (от 1 до 6 каналов).

Стандартный комплект поставки

Газоанализатор ALTAIR 5X с крепёжным зажимом.
Зарядное устройство (блок питания, станция для зарядки).
Адаптер для подачи газовой смеси из баллона под давлением.
Комплект документации (руководство по эксплуатации на CD-ROM, паспорт, краткое руководство по запуску прибора).
Методика поверки (на партию приборов).

Дополнительная комплектация, опции

Кожаный чехол.
Пробоотборный зонд, гибкий, 300 мм.
Пробоотборный шланг, 3 м, полиуретан, проводящий.
ИК-USB адаптер для подключения прибора к ПК.
Программное обеспечение MSA Link на CD.

Скачать документацию

ALTAIR-5X газоанализаторы портативные взрывозащищенные многокомпонентные. Руководство по эксплуатации.
