АНКАТ-7631Микро газоанализаторы индивидуальные

Скачать PDF

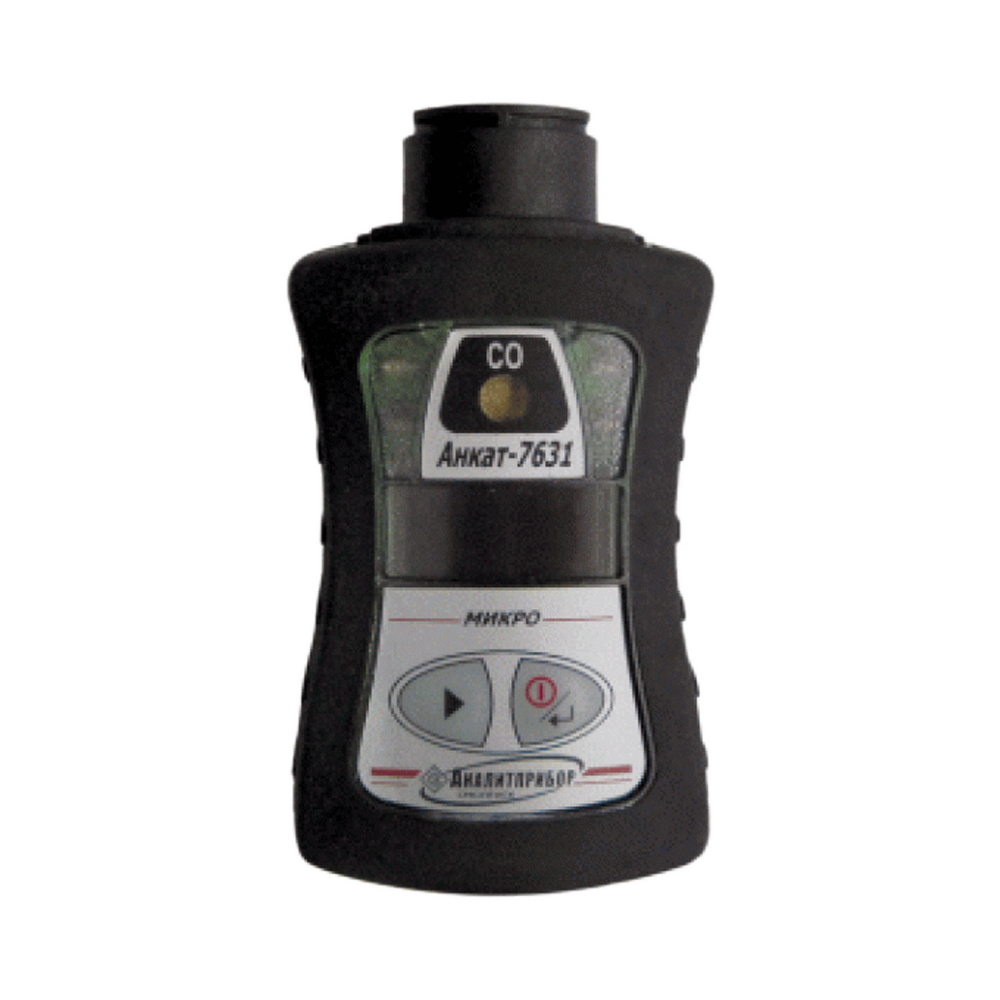

АНКАТ-7631 Микро
  • АНКАТ-7631 Микро

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), Cl2 Хлор, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализаторы АНКАТ-7631Микро предназначены для непрерывного автоматического измерения массовой концентрации оксида углерода (СО), хлороводорода (HCl), сероводорода (H2S), аммиака (NH3), хлора (Cl2), диоксида серы (SO2), диоксида азота (NO2), объёмной доли кислорода (О2) в воздухе, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Портативные газоанализаторы АНКАТ-7631Микро представляют собой одноканальные носимые (индивидуальные) приборы непрерывного действия. Принцип действия газоанализаторов АНКАТ-7631Микро – электрохимический. Способ отбора пробы – диффузионный или принудительный за счет внешнего побудителя расхода или меха резинового. При работе во взрывоопасной зоне внешний побудитель расхода должен иметь взрывозащищенное исполнение.

Области применения

Газоанализаторы АНКАТ  используются для контроля содержания вредных веществ и кислорода в воздухе рабочей зоны производственных, административных, жилых помещений и открытых пространств, а также объектов речного и морского транспорта. Сфера применения газоанализаторов в соответствии с Федеральным законом № 102-ФЗ – «выполнение работ по обеспечению безопасных условий и охраны труда».

Функциональные возможности АНКАТ-7631Микро:

  • Измерение содержания определяемого компонента с выдачей результатов измерений на цифровое табло.
  • Выдача световой, звуковой и вибросигнализации при достижении измеренным значением содержания определяемого компонента порогов срабатывания сигнализации ПОРОГ 1 и ПОРОГ 2.
  • Индикация на табло установленных пороговых значений.
  • Сохранение в энергонезависимой памяти измеренных значений содержания определяемого компонента.
  • Обмен данными с внешними устройствами по цифровому каналу связи.
  • Индикация на табло номера версии программного обеспечения и цифрового идентификатора ПО.

Газоанализаторы АНКАТ-7631Микро обеспечивают следующие виды сигнализации:

  • "ПРЕДУПРЕДИТЕЛЬНАЯ" – прерывистая световая красного цвета частотой от 0,5 до 1 Гц, прерывистая звуковая частотой от 0,5 до 1 Гц и прерывистый вибросигнал -  при достижении содержания определяемого компонента порога срабатывания сигнализации "ПОРОГ 1";
  • "АВАРИЙНАЯ" – прерывистая световая красного цвета частотой от 5 до 6 Гц, прерывистая звуковая частотой от 5 до 6 Гц и прерывистый вибросигнал - при достижении содержания определяемого компонента порога срабатывания сигнализации "ПОРОГ 2";
  • "РАЗРЯД" – прерывистая красная световая (одиночная вспышка с периодом от 9 до 10 с) и звуковая (одиночная с периодом от 9 до 10 с) - при разряде аккумуляторной батареи;
  • "ОТКАЗ" – прерывистая красная световая (двойная вспышка с периодом от 4 до 5 с), звуковая (двойная с периодом от 4 до 5 с) - при отказе измерительной схемы газоанализаторов.

При одновременном выполнении условий срабатывания аварийной и предупредительной сигнализации, сигнализация "АВАРИЙНАЯ" имеет приоритет над сигнализацией "ПРЕДУПРЕДИТЕЛЬНАЯ".

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-200 мг/м3
HCL Гидрохлорид (Хлороводород, соляная кислота) 0-30 мг/м3
NH3 Аммиак 0-150 мг/м3
H2S Дигидросульфид (Сероводород) 0-20 мг/м3
Cl2 Хлор 0-25 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) 0-20 мг/м3
NO2 Азота диоксид 0-10 мг/м3
O2 Кислород 0-30% об.
Погрешность измерений
CO Углерода оксид (Угарный газ) Предел основной абсолютной погрешности ±5 мг/м3, 0-20 мг/м3;

±(5 +0,25 ·(Свх-20)), 20-200 мг/м3, Свх – значение концентрации определяемого компонента на входе газоанализатора
HCL Гидрохлорид (Хлороводород, соляная кислота) Предел основной абсолютной погрешности ±1,25 мг/м3, 0...5 мг/м3;

±0,25·Свх мг/м3, 5...30 мг/м3, Свх – значение концентрации определяемого компонента на входе газоанализатора
NH3 Аммиак Предел основной погрешности ±5 мг/м3, 0...20 мг/м3 (абсолютная);

±25%, 20...150 мг/м3 (относительная)
H2S Дигидросульфид (Сероводород) Предел основной абсолютной погрешности ±0,75 мг/м3, 0...3 мг/м3;

±(0,75 + 0,25·(Свх-3)) мг/м3, 3...20 мг/м3, Свх – значение концентрации определяемого компонента на входе газоанализатора
Cl2 Хлор Предел основной абсолютной погрешности ±0,25 мг/м3, 0...1 мг/м3;

±(0,25 + 0,25·(Свх-1)) мг/м3, 1...25 мг/м3, Свх – значение концентрации определяемого компонента на входе газоанализатора
SO2 Серы диоксид (Ангидрид сернистый) Предел основной абсолютной погрешности ±(2,5 + 0,125·Свх) мг/м3, Свх – значение концентрации определяемого компонента на входе газоанализатора
NO2 Азота диоксид Предел основной абсолютной погрешности ±0,5 мг/м3, 0...2 мг/м3;

±(0,5 + 0,15·(Свх-2)) мг/м3, 2...10 мг/м3, Свх – значение концентрации определяемого компонента на входе газоанализатора
O2 Кислород Предел основной абсолютной погрешности ±3% об.;

±(0,4 + 0,05·Свх)% об., Свх – значение концентрации определяемого компонента на входе газоанализатора
Пороги сигнализации
  • По СО: ПОРОГ1 - 20 мг/м3, ПОРОГ2 - 50 мг/м3;
  • По HCl: ПОРОГ1 - 5 мг/м3, ПОРОГ2 - 25 мг/м3;
  • По H2S: ПОРОГ1 - 3 мг/м3, ПОРОГ2 - 10 мг/м3;
  • По NH3: ПОРОГ1 - 20 мг/м3, ПОРОГ2 - 60 мг/м3;
  • По Сl2: ПОРОГ1 - 1 мг/м3, ПОРОГ2 - 5 мг/м3;
  • По SO2: ПОРОГ1 - 10 мг/м3, ПОРОГ2 - 20 мг/м3;
  • По NO2: ПОРОГ1 - 2 мг/м3, ПОРОГ2 - 10 мг/м3;
  • По O2: ПОРОГ1 - 23 % об. (на повышение), ПОРОГ2 - 18 % об. (на понижение);
  • По O2  (АНКАТ-7631Микро-O2-ВД): ПОРОГ1 - 5 % об. (на понижение), ПОРОГ2 - 1 % об. (на понижение).
Принцип работы Электрохимический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода
Выходные сигналы USB
Климатическое исполнение УХЛ1.1
Диапазон рабочих температур -30...+45°С
Исполнение по степени защиты IP54
Питание = 2,0...2,9 В
Габариты 55х50х125 мм; D70х140 мм (выносной датчик АНКАТ-7631Микро-О2-ВД)
Вес 200 г; 350 г (выносной датчик АНКАТ-7631Микро-О2-ВД)

Структура обозначения, пример заказа

АНКАТ-7631Микро
CO
ВД
соответствие РРР

Требование наличия сертификации по требованиям Российского Речного (РРР) или Морского (РМРС) регистра

Шифр исполнения с выносным датчиком (возможно только для O2)

Обозначение измеряемого компонента (СО, HCl, H2S, NH3, Cl2, SO2, NO2 или О2)

Наименование модели

Варианты исполнения

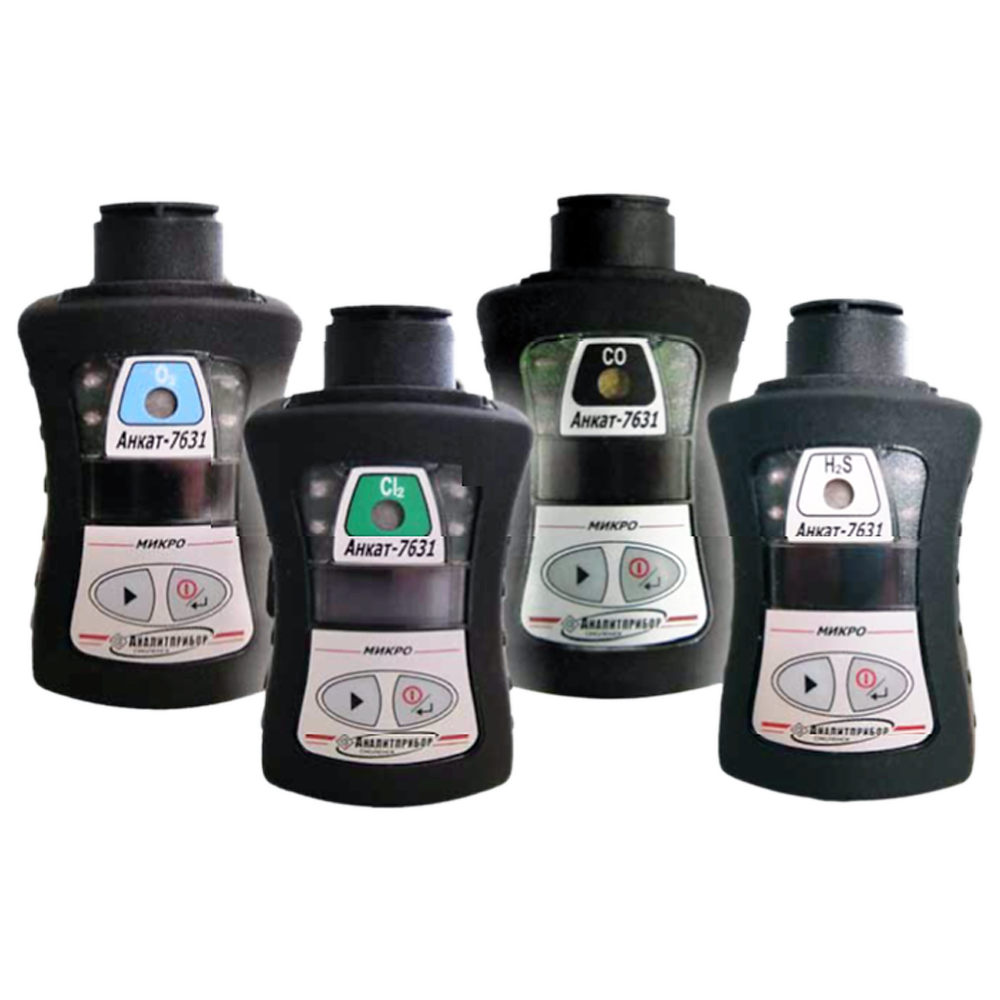

  • АНКАТ-7631Микро-СО
  • АНКАТ-7631Микро-HCl
  • АНКАТ-7631Микро-H2S
  • АНКАТ-7631Микро-NH3
  • АНКАТ-7631Микро-Сl2
  • АНКАТ-7631Микро-SO2
  • АНКАТ-7631Микро-NO2
  • АНКАТ-7631Микро-O2
  • АНКАТ-7631Микро-O2-ВД (ВД – выносной датчик кислорода)

Стандартный комплект поставки

  • Газоанализатор АНКАТ-7631Микро.
  • Комплект ЗИП:
    • Устройство зарядное в упаковке.
    • Кабель USB в упаковке.
    • Колпачок  поверочный (для  всех  исполнений,  кроме  АНКАТ-7631Микро-О2-ВД).
    • Крышка (для исполнения АНКАТ-7631Микро-О2-ВД).
    • Ключ шестигранный изогнутый 2 мм.
    • Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006.
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов.

Дополнительная комплектация, опции

  • Вентиль точной регулировки ИБЯЛ.306249.006
  • Устройство отбора пробы ИБЯЛ.418311.038
  • Генератор ГДП-102
  • Источники микропотока газов H2S ИМ03-М-А2, SO2 ИМ05-М-А2, NO2 ИМ01-O-Г2, Cl2 ИМ09-О-А2, HCl ИМ108-М-Е
  • Баллоны с ГСО-ПГС
  • Индикатор расхода ИБЯЛ.418622.003-05
  • Трубка Ф-4Д 4х1,0 ГОСТ 22056-76
  • Мех резиновый ИБЯЛ.302646.001
  • Газозаборник ИБЯЛ.418311.043
  • Устройство зарядное в упаковке (адаптер 220 В/USB I/0,5 A)
  • Носитель с программным обеспечением
  • Блок аккумуляторный ИБЯЛ.563511.004
  • Датчики взамен отработавших свой ресурс:
    • СО (0-200 мг/м3) ИБЯЛ.418425.130-01 или ИБЯЛ.305649.038-17 (в упаковке).
    • HCl (0-30 мг/м3) ИБЯЛ.418425.130-07 или ИБЯЛ.305649.038-23 (в упаковке)
    • H2S (0-20 мг/м3) ИБЯЛ.418425.130-02 или ИБЯЛ.305649.038-18 (в упаковке).
    • NH3 (0-150 мг/м3) ИБЯЛ.418425.060-25 или ИБЯЛ.305649.038-24 (в упаковке).
    • Cl2 (0-25 мг/м3) ИБЯЛ.418425.130-06 или ИБЯЛ.305649.038-22 (в упаковке).
    • SO2 (0-20 мг/м3) ИБЯЛ.418425.130-04 или ИБЯЛ.305649.038-20 (в упаковке).
    • NO2 (0-10 мг/м3) ИБЯЛ.418425.130-05 или ИБЯЛ.305649.038-21 (в упаковке).
    • О2 (0-30% об.) ИБЯЛ.418425.010-19 или ИБЯЛ.305649.040-16 (в упаковке).
    • О2 выносной (0-30% об.) ИБЯЛ.418425.010-08 или ИБЯЛ.305649.040-05 (в упаковке).
