ОКА исп. И13 газоанализаторы индивидуальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HF Гидрофторид (Фтороводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 4

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

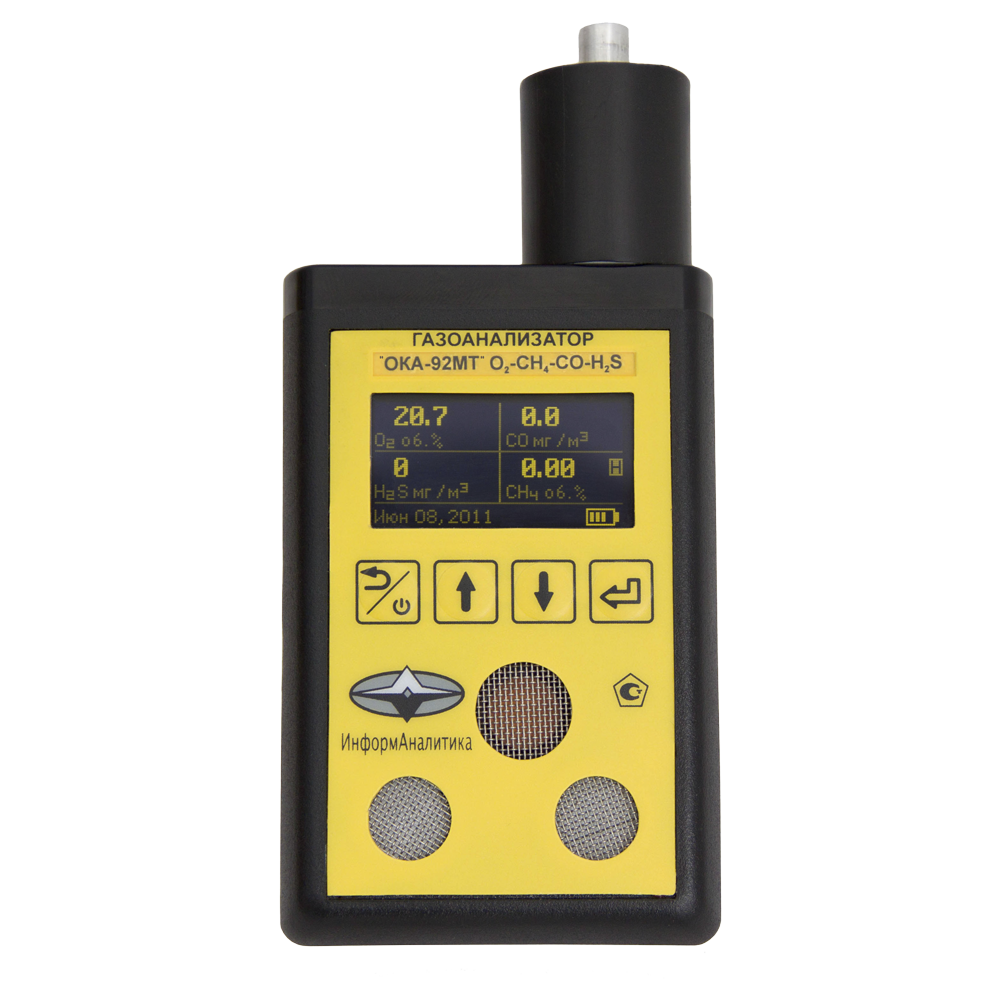

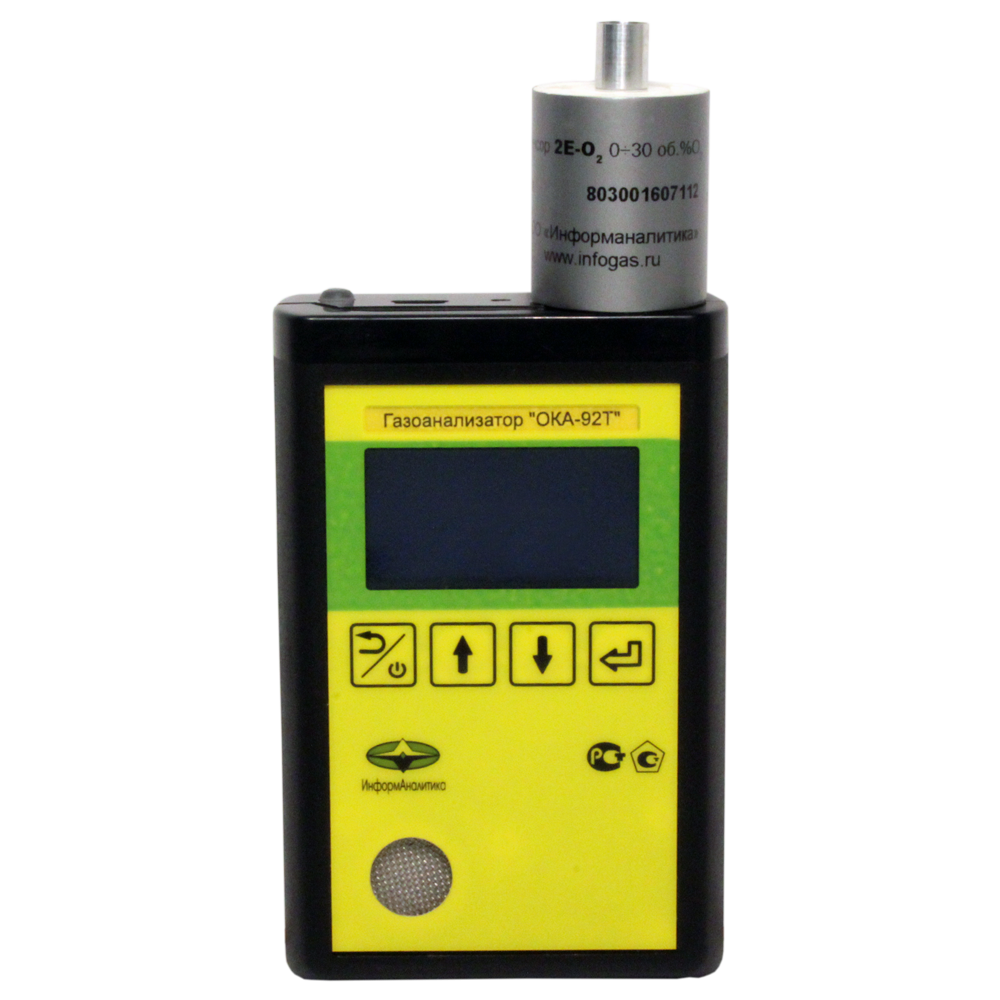

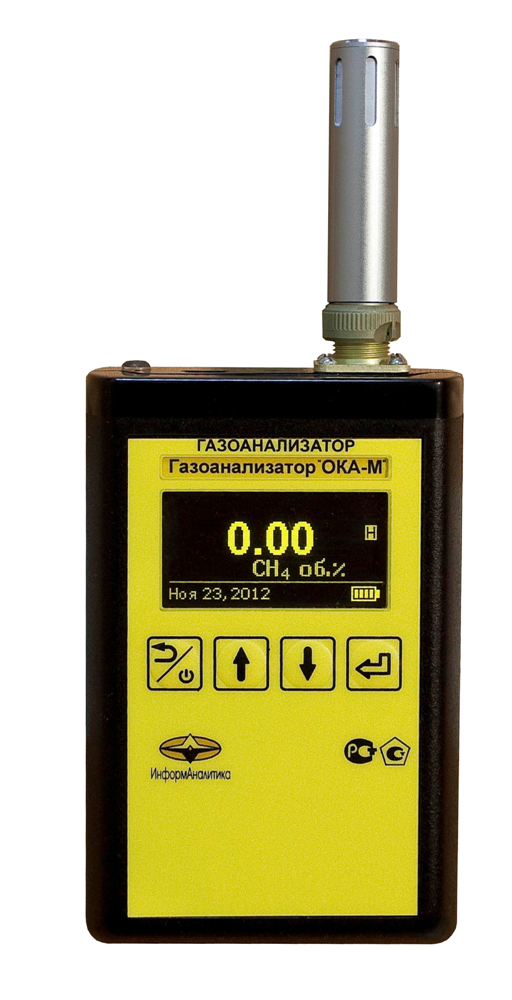

Газоанализаторы серии ОКА в исполнении И13 (переносное малогабаритное исполнение со встроенными датчиками) предназначены для:

Определения содержания кислорода, если в обозначении модификации имеются цифры "92".
Определения содержания горючих газов (с градуировкой по выбору потребителя: по водороду H2, или оксиду углерода CO, или по метану CH4, или по пропану C3H8, или по гексану C6H14), если в обозначении модификации имеется буква "М".
Определения содержания диоксида углерода CO2 и/или токсичных газов по выбору потребителя (оксида углерода СО, сероводорода H2S, диоксида серы SO2, хлора Cl2, хлористого водорода HCl, фтористого водорода HF, метана CH4, аммиака NH3, двуокиси азота NO2), если в обозначении модификации имеется буква "Т".
Сигнализации о выходе содержания определяемых компонентов за установленные пороговые значения.

Газоанализаторы применяются для обеспечения требований безопасности при работах в производственных помещениях, колодцах, подвалах, подземных коммуникациях, туннелях канализации или связи, и на других объектах, где возможно опасное изменение состава воздуха рабочей зоны. Приборы эффективно предотвращают опасные ситуации в случаях повреждения газовых магистралей, ёмкостей с опасными веществами и тому подобных, при проведении работ в изначально не загазованной рабочей зоне.

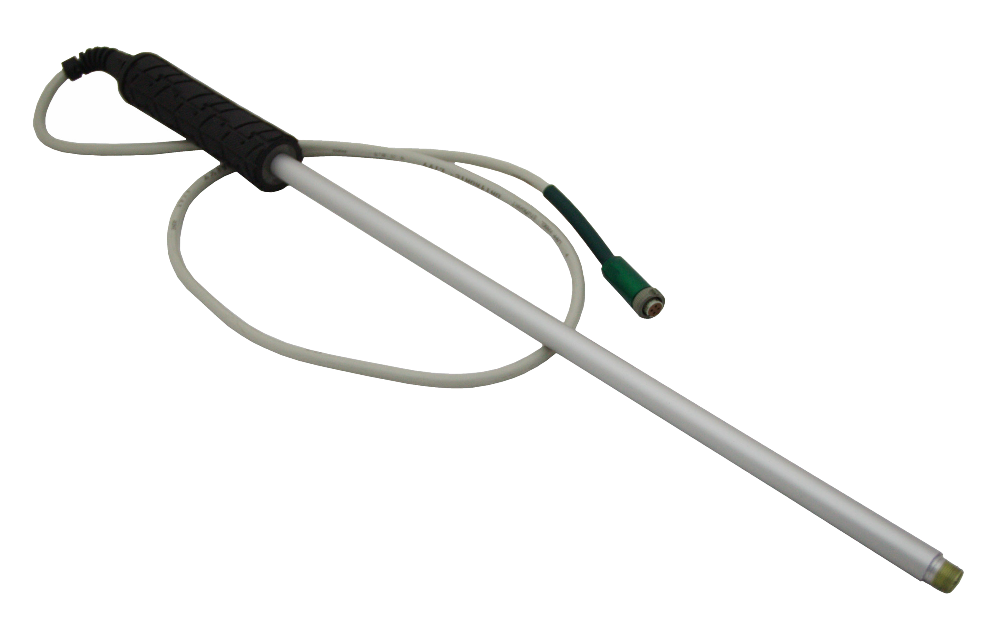

Для предварительной проверки загазованности рабочей зоны до проведения в ней работ газоанализаторы могут быть укомплектованы кабельной вставкой с удлинительным зондом, позволяющей вынести сенсор на расстояние до 1,5 м от газоанализатора.

Принцип работы портативного газоанализатора ОКА в исполнении И13 основан на преобразовании измеряемых концентраций в электрические параметры первичных датчиков (сенсоров). Типы применяемых сенсоров определяются компонентами, подлежащими контролю: электрохимические (для измерения концентраций кислорода, окиси углерода, хлора, аммиака, сероводорода, двуокиси серы, фтористого водорода, хлористого водорода, двуокиси азота); термокаталитические и полупроводниковые (для измерения довзрывоопасных концентраций суммы горючих газов); оптические (для измерения концентраций метана, пропана, двуокиси углерода и окиси углерода).

Максимальное количество сенсоров в одном приборе определяется габаритами моноблока и перекрестной чувствительностью сенсоров. Число датчиков токсичных газов - до двух.

Результаты измерения и служебные сообщения выводятся на знакосинтезирующий или графический дисплей. Управление режимами работы осуществляется с помощью кнопок, расположенных на лицевой панели моноблока. В режиме измерения текущие показания газоанализатора с кодовым выходом записываются во встроенную память с периодом 30 секунд. Сохраняются данные за последние 8 часов автономной работы, после чего последующие показания начинают записываться поверх ранее записанных данных. Доступ к журналу показаний возможен только с компьютера, при помощи прикладного программного обеспечения.

Портативные газоанализаторы ОКА в исполнении И13 имеют функцию сигнализации. Текущие показания от любого из сенсоров сравниваются с заданными пороговыми значениями. При превышении пороговых уровней загазованности по токсичному или горючему газу, или при выходе содержания кислорода за заданные пороговые уровни, выдаётся сигнал оповещения, звуковой и световой.
Также имеется схема контроля разряда аккумулятора, которая сигнализирует об уменьшении напряжения питания ниже допустимого уровня.

Технические характеристики

Диапазоны измерений

O2 Кислород	0-30% об.
CO Углерода оксид (Угарный газ)	0-100 мг/м3
H2S Дигидросульфид (Сероводород)	0-30,0 мг/м3
SO2 Серы диоксид (Ангидрид сернистый)	0-100 мг/м3
Cl2 Хлор	0-12,0 мг/м3
HCL Гидрохлорид (Хлороводород, соляная кислота)	0-20,0 мг/м3
NH3 Аммиак	0-600 мг/м3
NO2 Азота диоксид	0-20,0 мг/м3
HF Гидрофторид (Фтороводород)	0-2,50 мг/м3
Сумма горючих газов	5-50% НКПР (градуировка может быть выполнена по CH4, C3H8, C2H14, H2, CO (как горючему газу))

Погрешность измерений

O2 Кислород	Предел основной погрешности ±1% об. (абсолютная)
CO Углерода оксид (Угарный газ)	Предел основной погрешности ±25% (относительная)
H2S Дигидросульфид (Сероводород)	Предел основной погрешности ±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый)	Предел основной погрешности ±25% (относительная)
Cl2 Хлор	Предел основной погрешности ±25% (относительная)
HCL Гидрохлорид (Хлороводород, соляная кислота)	Предел основной погрешности ±25% (относительная)
NH3 Аммиак	Предел основной погрешности ±25% (относительная)
NO2 Азота диоксид	Предел основной погрешности ±25% (относительная)
HF Гидрофторид (Фтороводород)	Предел основной погрешности ±25% (относительная)
Сумма горючих газов	Предел основной погрешности ±25% (относительная)

Пороги сигнализации

По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу).
По горючим газам: 10% НКПР.
По токсичным газам: 1 ПДК токсичного газа.

Принцип работы

Электрохимический, термокаталитический, полупроводниковый, оптический

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

USB

Климатическое исполнение

УХЛ2

Диапазон рабочих температур

-20...+40°С (кратковременно до -40°С)

Исполнение по степени защиты

IP54

Габариты

190х90х35 мм

Вес

Не более 700 г

Структура обозначения, пример заказа

ОКА

92МТ

CH4

NH3

И13

Вариант исполнения (портативный индивидуальный со встроенными датчиками)

4-ый измеряемы компонент

3-й измеряемы компонент

2-ой измеряемы компонент

1-ый измеряемы компонент

Шифр модификации (92 - с датчиком кислорода, М - с датчиком горючих газов, Т - с датчиком(-ами) токсичных газов)

Наименование модели

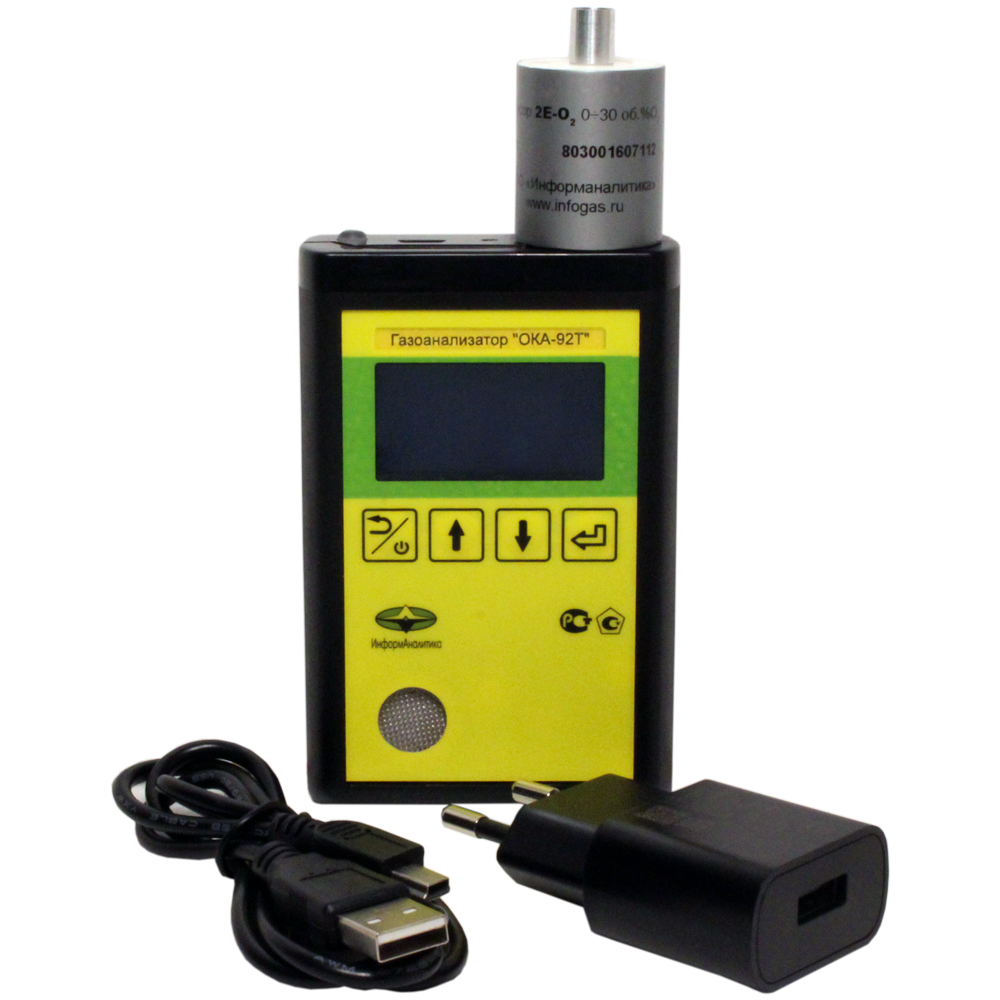

Стандартный комплект поставки

Газоанализатор.
Зарядное устройство.
Кабель mini-USB.
Диск с ПО "OKA_READ_EE.exe".
Сумка для переноски.
Руководство по эксплуатации.

Дополнительная комплектация, опции

Кабельная вставка 1,5 м.
Методика поверки.

Скачать документацию

Газоанализаторы "ОКА-92", "ОКА-М", "ОКА-Т", "ОКА-92М", "ОКА-МТ", "ОКА-92Т", "ОКА-92МТ" (исполнение И13 – переносное малогабаритное со встроенными датчиками). Руководство по эксплуатации.
