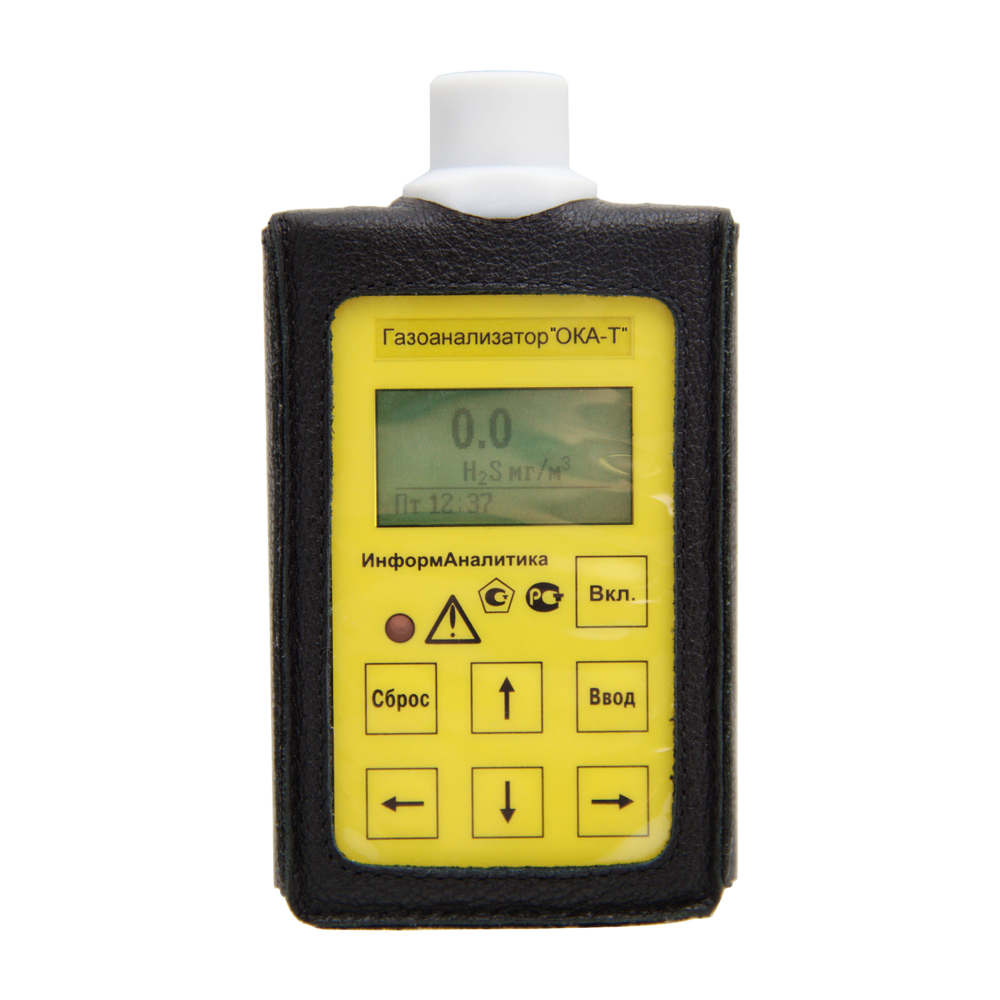

ОКА исп. И13:Ex газоанализаторы индивидуальные взрывозащищенные

ОКА исп. И13:Ex газоанализаторы индивидуальные взрывозащищенные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HF Гидрофторид (Фтороводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibIIBT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализаторы серии ОКА в исполнении И13:Ex (переносное малогабаритное взрывозащищенное исполнение со встроенным датчиком типа "Хоббит-ТВ") предназначены для:

Определения содержания кислорода, если в обозначении модификации имеются цифры "92".
Определения содержания горючих газов с градуировкой по метану CH4, если в обозначении модификации имеется буква "М".
Определения содержания диоксида углерода CO2 и/или одного из токсичных газов по выбору потребителя (оксида углерода СО, сероводорода H2S, диоксида серы SO2, хлора Cl2, хлористого водорода HCl, фтористого водорода HF, метана CH4, аммиака NH3, двуокиси азота NO2), если в обозначении модификации имеется буква "Т".
Сигнализации о выходе содержания определяемых компонентов за установленные пороговые значения.

Газоанализаторы ОКА в исполнении И13:Ex применяются для обеспечения требований безопасности при работах во взрывоопасных зонах в производственных помещениях, колодцах, подвалах, подземных коммуникациях, туннелях канализации или связи, и на других объектах, где возможно опасное изменение состава воздуха рабочей зоны. Приборы эффективно предотвращают опасные ситуации в случаях повреждения газовых магистралей, ёмкостей с опасными веществами и тому подобных.

Портативные газоанализаторы ОКА в исполнении И13:Ex имеют две модификации по типу элементов питания: ВЗ-а и ВЗ-б.

В модификации "ВЗ-а" в качестве источника питания используется аккумуляторная батарея. Заряженный аккумулятор обеспечивает не менее 8 часов непрерывной работы в нормальных условиях. С таким типом питанием изготавливаются приборы только для контроля метана CH4 или CO2. Считывание журнала измерений - по интерфейсу мини-USB.

В модификации "ВЗ-б" питание осуществляется от не перезаряжаемого литий-тионил-хлоридного элемента, конструктивно объединенного с элементами, обеспечивающими
искробезопасную выходную цепь – блока батареи питания. Время непрерывной работы такого газоанализатора составляет не менее 5500 часов с электрохимическим сенсором и не менее 2000 часов в исполнении с оптическим сенсором. После выработки ресурса блок батареи питания подлежит замене. У приборов с таким типом питания считывание журнала измерений производится осуществляется по беспроводной технологии NFC.

Принцип работы газоанализатора ОКА в исполнении И13:Ex основан на преобразовании измеряемых концентраций в электрические параметры первичных датчиков (сенсоров). Типы применяемых сенсоров определяются компонентами, подлежащими контролю: электрохимические (для измерения концентраций кислорода, окиси углерода, хлора, аммиака, сероводорода, двуокиси серы, фтористого водорода, хлористого водорода, двуокиси азота); термокаталитические (для измерения довзрывоопасных концентраций суммы горючих газов); оптические (для измерения концентраций метана, пропана, двуокиси углерода и окиси углерода).

Результаты измерения и служебные сообщения выводятся на знакосинтезирующий или графический дисплей. Управление режимами работы осуществляется с помощью кнопок, расположенных на лицевой панели моноблока. В режиме измерения текущие показания газоанализатора с кодовым выходом записываются во встроенную память с периодом 30 секунд. Сохраняются данные за последние 8 часов автономной работы, после чего последующие показания начинают записываться поверх ранее записанных данных. Доступ к журналу показаний возможен только с компьютера, при помощи прикладного программного обеспечения.

Газоанализаторы ОКА в исполнении И13:Ex имеют функцию сигнализации. Текущие показания от любого из сенсоров сравниваются с заданными пороговыми значениями. При превышении пороговых уровней загазованности по токсичному или горючему газу, или при выходе содержания кислорода за заданные пороговые уровни, выдаётся сигнал оповещения, звуковой и световой.
Также имеется схема контроля разряда аккумулятора, которая сигнализирует об уменьшении напряжения питания ниже допустимого уровня.

Технические характеристики

Диапазоны измерений

O2 Кислород	0-30% об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0-5% об.
CO Углерода оксид (Угарный газ)	0-100 мг/м3
H2S Дигидросульфид (Сероводород)	0-30,0 мг/м3
SO2 Серы диоксид (Ангидрид сернистый)	0-100 мг/м3
Cl2 Хлор	0-12,0 мг/м3
HF Гидрофторид (Фтороводород)	0-2,50 мг/м3
NO2 Азота диоксид	0-20,0 мг/м3
NH3 Аммиак	0-100 мг/м3
HCL Гидрохлорид (Хлороводород, соляная кислота)	0-20,0 мг/м3
Сумма горючих газов	5-50% НКПР (градуировка может быть выполнена по CH4, C3H8, C2H14, H2, CO (как горючему газу))

Погрешность измерений

O2 Кислород	Предел основной погрешности ±1% об. (абсолютная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Предел основной погрешности ±25% (относительная)
CO Углерода оксид (Угарный газ)	Предел основной погрешности ±25% (относительная)
H2S Дигидросульфид (Сероводород)	Предел основной погрешности ±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый)	Предел основной погрешности ±25% (относительная)
Cl2 Хлор	Предел основной погрешности ±25% (относительная)
HF Гидрофторид (Фтороводород)	Предел основной погрешности ±25% (относительная)
NO2 Азота диоксид	Предел основной погрешности ±25% (относительная)
NH3 Аммиак	Предел основной погрешности ±25% (относительная)
HCL Гидрохлорид (Хлороводород, соляная кислота)	Предел основной погрешности ±25% (относительная)
Сумма горючих газов	Предел основной погрешности ±25% (относительная)

Пороги сигнализации

По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу).

По горючим газам: 10% и 20% НКПР.

По токсичным газам: от 1 до 25 ПДК токсичного газа.

Принцип работы

Электрохимический, термокаталитический, оптический

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

NFC, USB

Климатическое исполнение

УХЛ2

Диапазон рабочих температур

-20...+50°С (кратковременно до -40°С)

Исполнение по степени защиты

IP53

Габариты

125х75х30 мм

Вес

300 г

Структура обозначения, пример заказа

ОКА

И13:Ex

ВЗ-а

Шифр исполнения по питанию (ВЗ-а - встроенный аккумулятор с повышенным ресурсом, ВЗ-б - встроенные элементы высокой емкости, не требующие зарядки до 6000 часов)

Вариант исполнения (портативный индивидуальный взрывозащищенный со встроенным датчиком)

Измеряемый компонент

Шифр модификации (92 - с датчиком кислорода, М - с датчиком горючих газов, Т - с датчиком токсичных газов)

Наименование модели

Варианты исполнения

ОКА-М-CH4-И13:Ex-ВЗ-а
ОКА-Т-CH4-И13:Ex-ВЗ-а
ОКА-Т-CO2-И13:Ex-ВЗ-а
ОКА-92-O2-И13:Ex-ВЗ-б
ОКА-М-CH4-И13:Ex-ВЗ-б
ОКА-Т-CH4-И13:Ex-ВЗ-б
ОКА-Т-CO2-И13:Ex-ВЗ-б
ОКА-Т-CO-И13:Ex-ВЗ-б
ОКА-Т-Cl2-И13:Ex-ВЗ-б
ОКА-Т-H2S-И13:Ex-ВЗ-б
ОКА-Т-SO2-И13:Ex-ВЗ-б
ОКА-Т-NH3-И13:Ex-ВЗ-б
ОКА-Т-NO2-И13:Ex-ВЗ-б
ОКА-Т-HCl-И13:Ex-ВЗ-б
ОКА-Т-HF-И13:Ex-ВЗ-б

Стандартный комплект поставки

Газоанализатор ОКА в исполнении И13:Ex .
Чехол.
Зарядное устройство (только для модификации ВЗ-а).
Запасной блок батарей питания (только для модификации ВЗ-б).
Кабель mini-USB.
Диск с ПО "OKA_READ_EE.exe".
Руководство по эксплуатации.

Дополнительная комплектация, опции

Методика поверки.

Скачать документацию

Газоанализаторы модификаций "ОКА-М-CH4", "ОКА-Т-CH4", "ОКА-Т-CO2" (исполнение И13 – переносное малогабаритное со встроенным оптическим датчиком типа "Хоббит-ТВ", вариант В3а). Руководство по эксплуатации.

Газоанализаторы модификаций "ОКА-92", "ОКА-М", "ОКА-Т" (исполнение И13 – переносное малогабаритное со встроенным датчиком типа "Хоббит-ТВ", вариант В3б). Руководство по эксплуатации.
