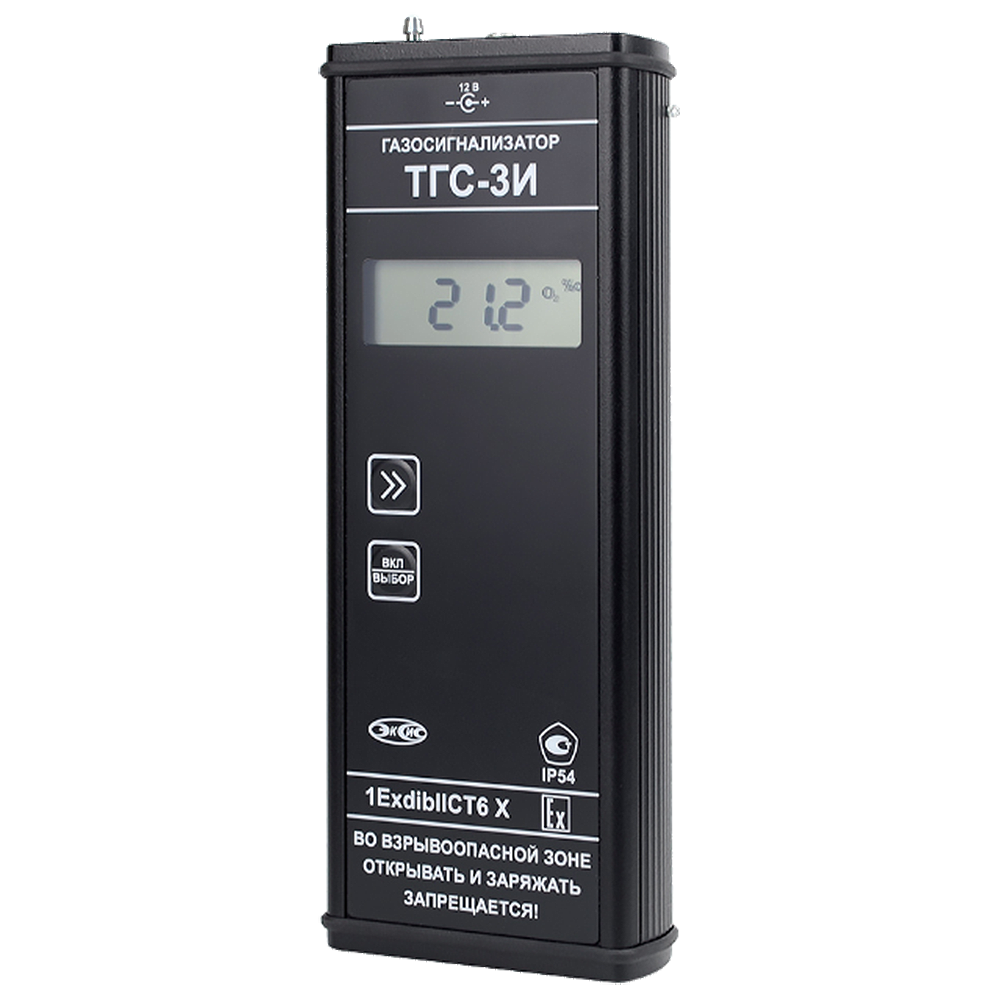

ТГС-3И газосигнализаторы портативные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), O2 Кислород

Количество контролируемых компонентов (одним прибором): 3

Маркировка взрывозащиты: 1ЕхdibIIСТ6X

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газосигнализаторы серии ТГС-3И разработаны для контроля концентраций трех компонентов:

кислорода (О₂);
метана (СН₄);
угарного газа (СО).

Данные контрольно-измерительные приборы длительное время используются службами, работающими с инженерными сетями, подземными коммуникациями и коллекторами. Газосигнализаторы ТГС-3И в стационарном исполнении позволяют отслеживать концентрации взрывоопасных, горючих и отравляющих газов, а также контролировать содержание кислорода одновременно в нескольких точках. При отклонении показателей от нормы прибор посредством системы оповещения своевременно проинформирует оператора в пункте контроля.

Газосигнализаторы ТГС-3И имеют взрывозащищенное исполнение, это надежное и прецизионное оборудование идеально подходит для эксплуатации в коллекторах.

Газосигнализаторы ТГС-3И выпускаются согласно ТУ 4215-003-70203816-2006, ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и зарегистрированы в Государственном реестре средств измерений РФ.

Особенности:

взрывозащитное исполнение прибора в металлическом корпусе;
жидкокристаллический индикатор;
наличие встроенного побудителя расхода для прокачки анализируемого газа;
звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
автономное питание прибора гарантирует длительность непрерывной работы от 8 часов.

Устройство газосигнализатора

Газосигнализаторы ТГС-3И изготавливаются в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода, сенсоры (в зависимости от исполнения) оксида углерода, метана и кислорода.

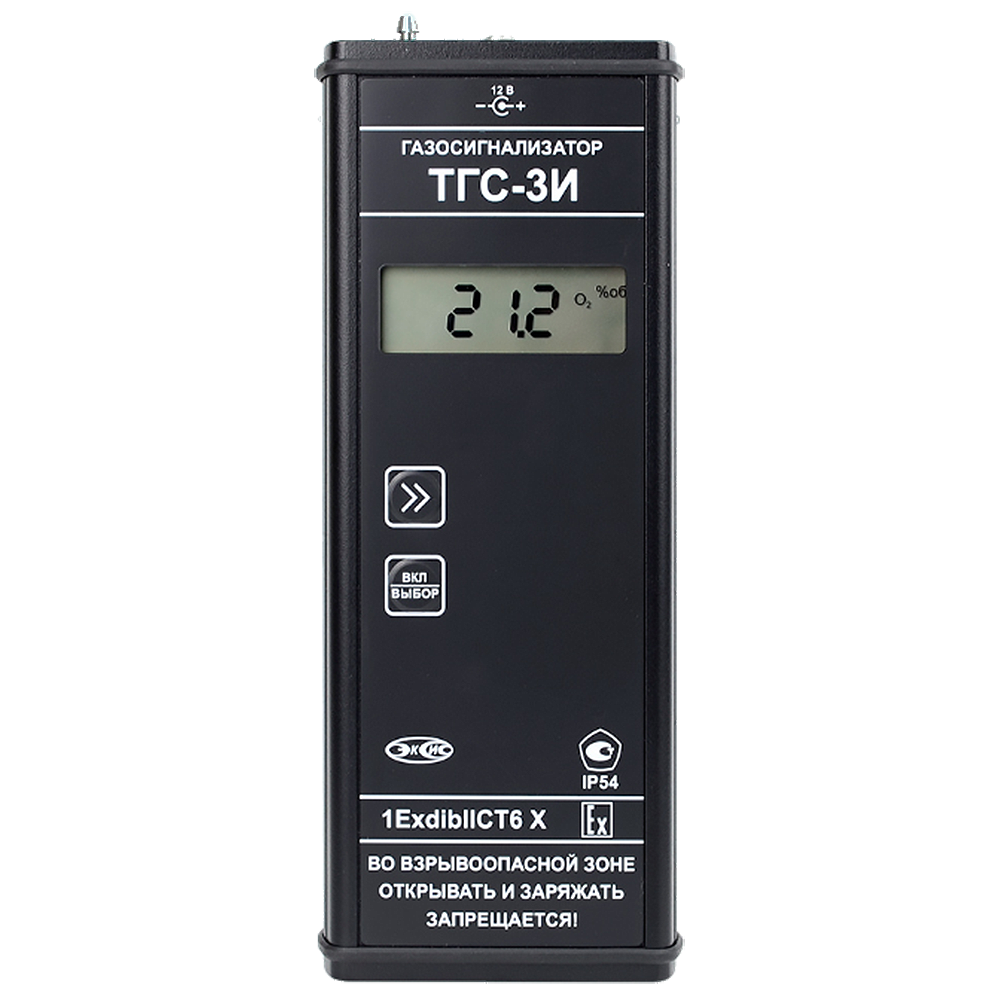

На лицевой панели газосигнализатора ТГС-3И расположены кнопки управления и ЖК-индикатор.

На торцевой стороне корпуса газосигнализатора ТГС-3И расположены: входной штуцер газового тракта, разъем для подключения сетевого адаптера для зарядки аккумуляторного блока (рис. 1).

Принцип работы газосигнализатора

Газосигнализатор ТГС-3И во включенном состоянии с помощью побудителя расхода производит непрерывный забор газа через штуцер на верхней панели, анализирует данные от встроенных сенсоров и индицирует (в зависимости от исполнения) значение объемной доли метана в %, объемной доли кислорода в %, концентрации монооксида углерода в мг/м³ на индикаторе. При превышении пороговых значений концентраций газосигнализатор включает световую и звуковую сигнализацию. В качестве чувствительных элементов кислорода и оксида углерода используются электрохимические датчики. В качестве чувствительного элемента концентрации метана используется полупроводниковый датчик на основе двуокиси олова.

Обеспечение взрывозащиты

Газосигнализатор ТГС-3И имеет комбинированную степень взрывозащиты «искробезопасная электрическая цепь» с уровнем «ib» по ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.1-99.

Искробезопасность электрических цепей газосигнализатора достигается за счет ограничения напряжения и токов в его электрических цепях до искробезопасных значений, а также за счет выполнения их конструкции в соответствии с ГОСТ Р 51330.10-99 (МЭК 60079-11-98). Сенсор метана помещается во взрывонепроницаемую оболочку, конструкция и параметры пламегасящего элемента которой соответствуют требованиям ГОСТ Р 51330.1-99.1-99 и исключают передачу взрыва в окружающую среду.

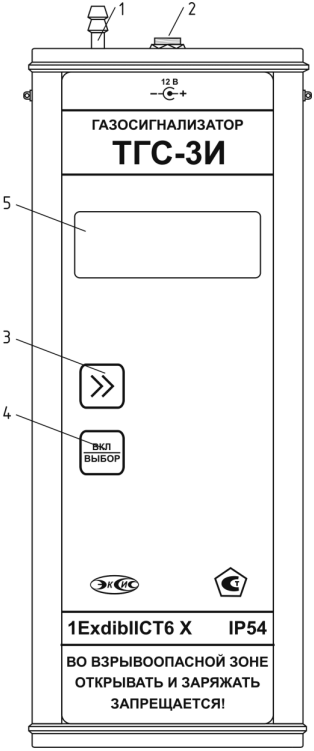

1 — штуцер для забора газа;

2 — разъем сетевого адаптера;

3, 4 — кнопки управления;

5 — ЖК-индикатор

Рис. 1. Вид газосигнализатора

Технические характеристики

Пороги сигнализации

Компонент	Порог срабатывания, % объемной доли (в % от НКПР)	Предел допускаемой основной абсолютной погрешности срабатывания порогового устройства, % объемной доли (в % от НКПР)
Метан:
«предупреждение»	0,7 (17,5)	±0,3 (7,5)
«тревога»	1,75 (43,75)	±0,75 (18,75)
Кислород:
«предупреждение»	19,0	±0,4
«тревога»	17,8	±0,8
Оксид углерода:
«предупреждение»	20	±2
«тревога»	60	±6

Диапазон рабочих температур

- 20...+40°C

Питание

4,8 В (от встроенных аккумуляторов)

Габариты

Не более 225х85х35 мм

Вес

Не более 0,6 кг

Варианты исполнения

Газосигнализатор ТГС-3И (CH4, O2, CO);
Газосигнализатор ТГС-3И (CH4, CO);
Газосигнализатор ТГС-3И (O2, CO);
Газосигнализатор ТГС-3И (CH4, O2);
Газосигнализатор ТГС-3И-СО;
Газосигнализатор ТГС-3И (CH4);
Газосигнализатор ТГС-3И (O2).

Стандартный комплект поставки

Газосигнализатор ТГС-3И — 1 шт.
Сетевой адаптер — 1 шт.
Зонд-трубка 3 м с фильтром — 1 шт.
Упаковочный чехол — 1 шт.
Свидетельство о поверке — 1 экз.
Руководство по эксплуатации и паспорт — 1 экз.

Скачать документацию

ТГС-3И газосигнализатор. Руководство по эксплуатации и паспорт. ТФАП.468219.016-01 РЭ и ПС
