47К сигнализаторы горючих газов стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: Сумма горючих газов

Маркировка взрывозащиты: EExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Сигнализаторы 47K предназначены для непрерывного контроля атмосферы на наличие потенциально взрывоопасных газов или паров в диапазоне 0-100% НКПР.

Различают следующие модификации сигнализаторов 47К: стандартная (ST), химически устойчивая (PRP) и высокотемпературная (HT).

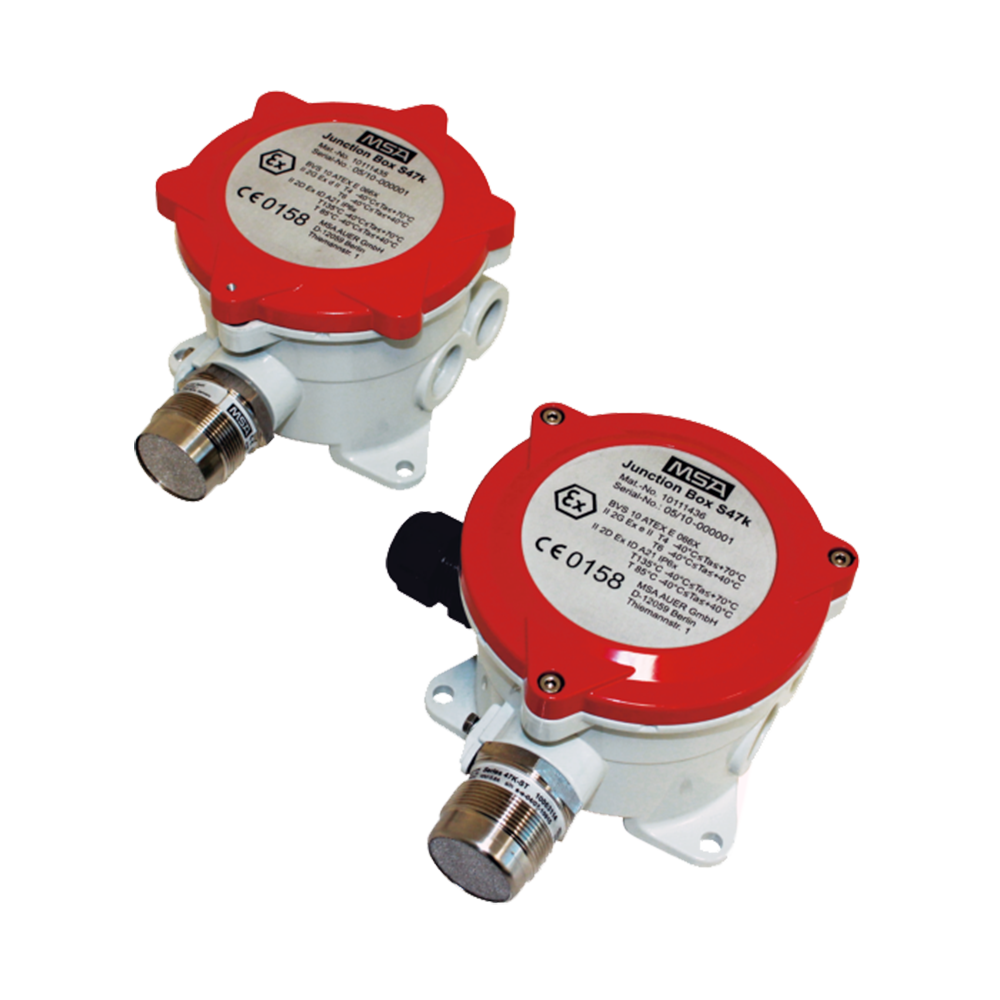

Стационарные сигнализаторы 47K состоят из каталитического датчика серии 47K и распределительной коробки, содержащей клеммную панель.

Имеющийся набор средств и принадлежностей для калибровки, защиты от внешней среды, отбора проб, в том числе и из газо-воздухопроводов позволяет использовать эти датчики для обнаружения взрывоопасных газов практически в любых условиях. В сочетании с контроллерами сигнализаторы горючего газа серии 47К полностью отвечают требованиям ATEX Directive 94/9/ECи РОСТЕХНАДЗОРА и могут использоваться в системах, обеспечивающих безопасность производства.

Область применения сигнализаторов 47 К - химическая и нефтехимическая промышленность, типографии, газо- и нефтепроводы, газовая индустрия, холодильное оборудование, хранение и транспортировка сжиженного газа, танкеры, производство красок, производство и хранение растворителей, терминалы погрузки/разгрузки взрывоопасных веществ, испытательные стенды в автопромышленности, котельные, турбины и компрессоры.

Технические характеристики

Диапазоны измерений

Сумма горючих газов

0-100% НКПР

Погрешность измерений

Сумма горючих газов

Принцип работы

Термокаталитический

Способ отбора пробы

Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода

Диапазон рабочих температур

-25...+55°C (для 47К-PRP, 47K-ST),
-40...+90°C (расширенный диапазон для 47К-PRP, 47K-ST),
-20...+160°C (для 47R-HT)

Исполнение по степени защиты

IP6X

Габариты

120x97x170 мм

Вес

Датчик - 0,23 кг; корпус исполнение «Ex d» – 0,87 кг; корпус исполнение «Ex e» - 0,813 кг

Варианты исполнения

Распределительная коробка может поставляться в двух исполнениях:

Взрывобезопасная модель [Ex d] с резьбой кабельной муфты ¾” NPT.
Модель с повышенным уровнем безопасности [Ex e] с метрической резьбой кабельной муфты M25.

Датчик может поставляться в следующих исполнениях:

Серия 47K-ST: STandard - стандартный [100% НКПР].
Серия 47K-PRP: Poison Resistant Pellistor - устойчивый к отравлению датчик, [100% НКПР].
Серия 47K-HT: High Temperature - высокотемпературный [100% НКПР].

Стандартный комплект поставки

Каталитический датчик серии 47K.
Распределительная коробка, содержащая клеммную панель.

Дополнительная комплектация, опции

Калибровочный колпачок.
Проточный переходник.

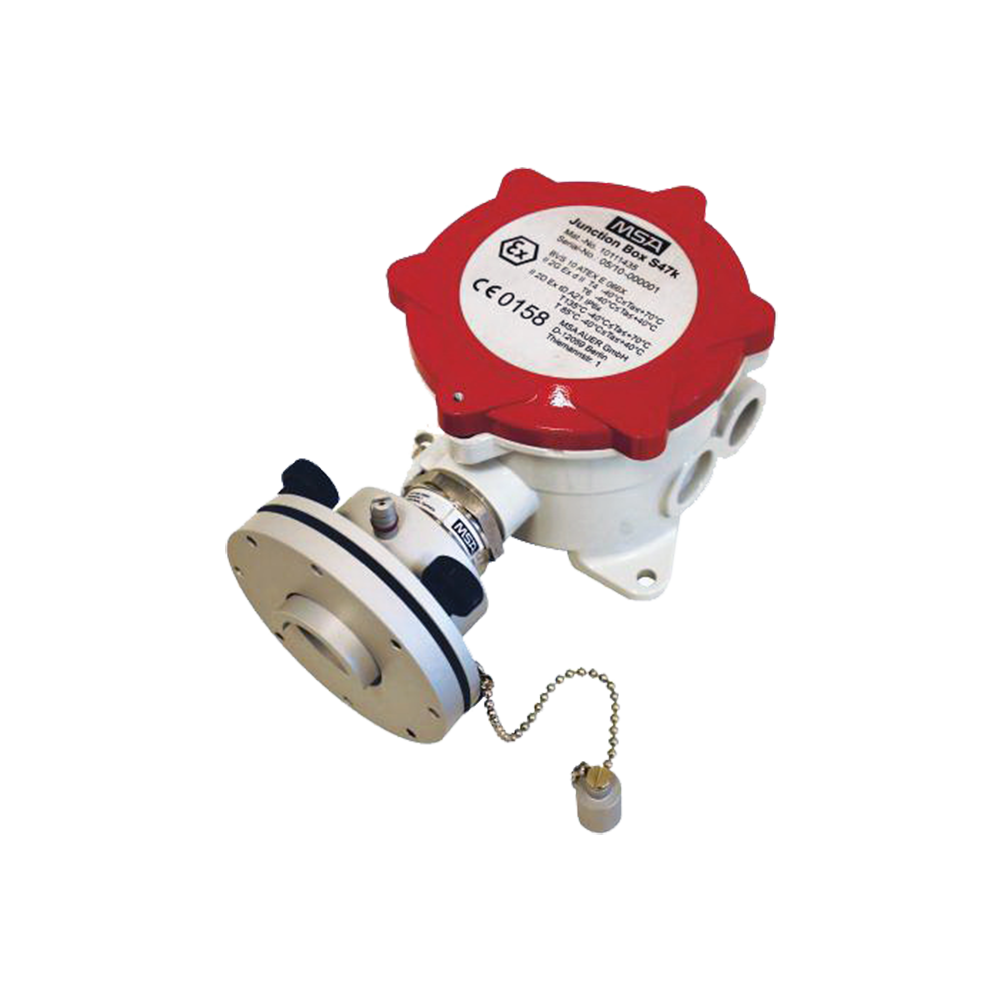

Монтажный фланец для воздуховодов.
Крышка защиты от непогоды с возможностью удаленной калибровки.

Скачать документацию

47К сигнализаторы горючих газов стационарные. Руководство по эксплуатации.
