БИНАР газоанализаторы стационарные одноканальные

Газоанализаторы БИНАР предназначены для непрерывного автоматического контроля и измерения контролируемого газа в атмосфере, измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе паров нефтепродуктов, в смеси с воздухом на газо- и нефтепроводах, на арматуре газопроводов промышленного и бытового назначения.

Особенности газоанализатора БИНАР:

Взрывозащищенный корпус.
Работа при температуре от -60°C (в арктическом исполнении).
Сенсоры: оптические, электрохимические, термокаталитические, фотоионизационные.
Выдача унифицированного сигнала 4-20 мА пропорционального измеренному значению контролируемого газа или цифрового HART/RS-485 протокол ModBus RTU.
Индикация контролируемого газа на цифровом табло.
Наличие аккумуляторного блока питания для бесперебойной работы.
Выдача управляющих сигналов типа «сухой контакт».
Адаптированы для работы в различных температурных условиях.
Функция «черного ящика», фиксирующего текущие значения контролируемого газа (объемной доли), температуры, календарного времени.

Функциональные возможности газоанализатора БИНАР:

Анализ исправности прибора.
Обработка данных, полученных от датчика.
Отображение показаний на индикаторе для соответствующей модификации.
Сравнение текущего значения измеряемого параметра с заданным пороговым значением, при превышении которого происходит выдача управляющих сигналов для соответствующей модификации.
Формирование унифицированного сигнал 4-20 мА или формирование и посылка пакета данных по RS-485 в линию связи.

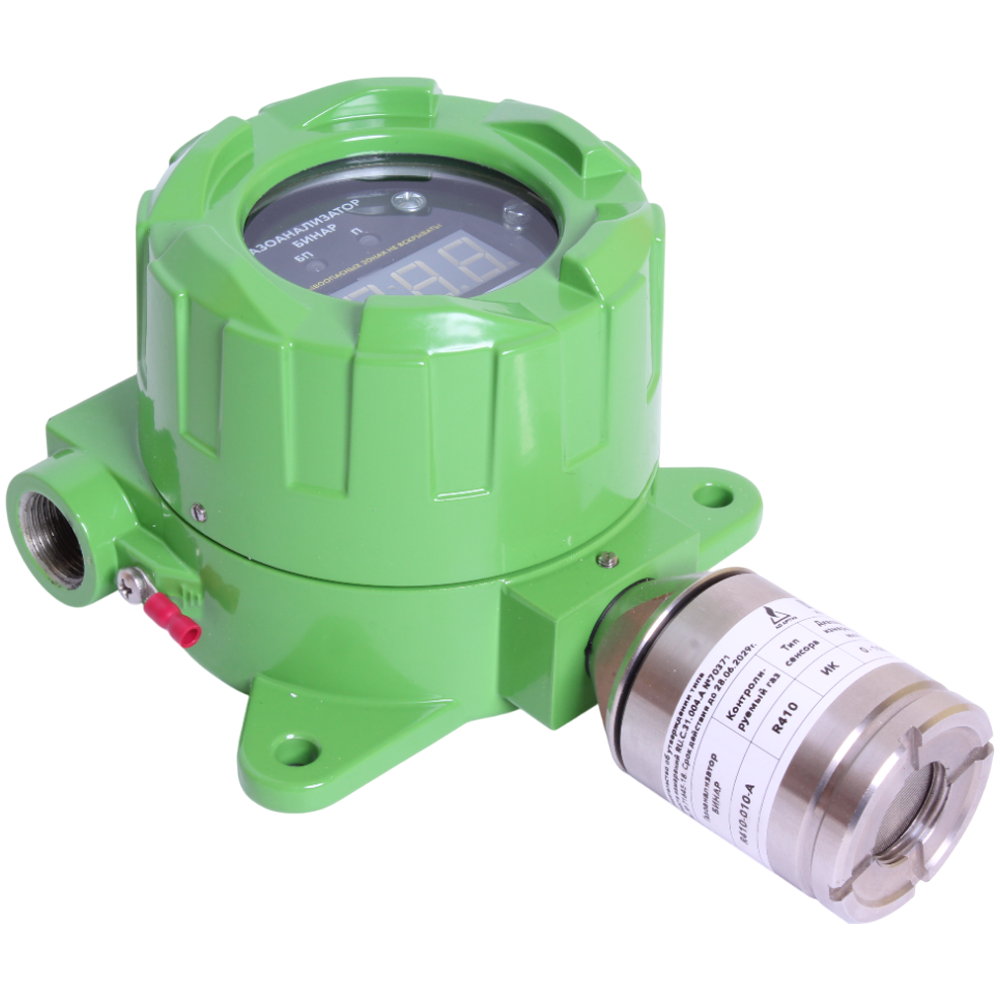

БИНАР газоанализаторы стационарные одноканальные - фото - 12

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CS2 Сероуглерод (Углерода дисульфид), C2F5Н Пентафторэтан (Фреон 125), Фреон 407а (Смесь фреонов R32, R125, R134a), C6H12 Циклогексан, H2S Дигидросульфид (Сероводород), C2H2 Ацетилен, Фреон 410а (Смесь фреонов 125, 32), C6H14 Гексан, H2 Водород, C2H4 Этен (Этилен), COCl2 Фосген, C6H6 Бензол, HCL Гидрохлорид (Хлороводород, соляная кислота), Сумма углеводородов, C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C6H6O Гидроксибензол (Фенол), HCN Гидроцианид (Водород цианистый, синильная кислота), C2H6 Этан, C7H16 Гептан, HF Гидрофторид (Фтороводород), C2H6O (C2H5OH) Этанол (Этиловый спирт), C7H8 Метилбензол (Толуол), NH3 Аммиак, C2H6S Этантиол (Этилмеркаптан), C8H8 Этенилбензол (Стирол), NO2 Азота диоксид, C3H6 Пропен (Пропилен), CH2O Формальдегид, PH3 Фосфин, C3H6O Пропан-2-он (Ацетон, Диметилкотон), Cl2 Хлор, Сумма горючих газов, C4H10 Бутан, CO Углерода оксид (Угарный газ), C2Br2F4 1,2 дибром-1,1,2,2-Тетрафторэтан (Фреон 114в2), Фреон 404а (Смесь фреонов 125, 134а, 143), C5H12 Пентан

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIICT4, 1ExdibIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Особенности газоанализатора БИНАР:

Взрывозащищенный корпус.
Работа при температуре от -60°C (в арктическом исполнении).
Сенсоры: оптические, электрохимические, термокаталитические, фотоионизационные.
Выдача унифицированного сигнала 4-20 мА пропорционального измеренному значению контролируемого газа или цифрового HART/RS-485 протокол ModBus RTU.
Индикация контролируемого газа на цифровом табло.
Наличие аккумуляторного блока питания для бесперебойной работы.
Выдача управляющих сигналов типа «сухой контакт».
Адаптированы для работы в различных температурных условиях.
Функция «черного ящика», фиксирующего текущие значения контролируемого газа (объемной доли), температуры, календарного времени.

Функциональные возможности газоанализатора БИНАР:

Анализ исправности прибора.
Обработка данных, полученных от датчика.
Отображение показаний на индикаторе для соответствующей модификации.
Сравнение текущего значения измеряемого параметра с заданным пороговым значением, при превышении которого происходит выдача управляющих сигналов для соответствующей модификации.
Формирование унифицированного сигнал 4-20 мА или формирование и посылка пакета данных по RS-485 в линию связи.

Принцип работы

Термокаталитический, электрохимический, оптический, фотоионизационный

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

Релейный, RS485, HART, Токовый 4-20 мА

Климатическое исполнение

УХЛ2

Диапазон рабочих температур

-60...+60°С

Исполнение по степени защиты

IP66

Питание

= 24 В

Габариты

183x143x107 мм

Вес

2 кг (исп. корпуса из алюминия); 3,5 кг (исп. корпуса из нержавеющей стали)

Варианты исполнения

Стационарные газоанализаторы БИНАР выпускаются в следующих вариантах исполнения корпуса:

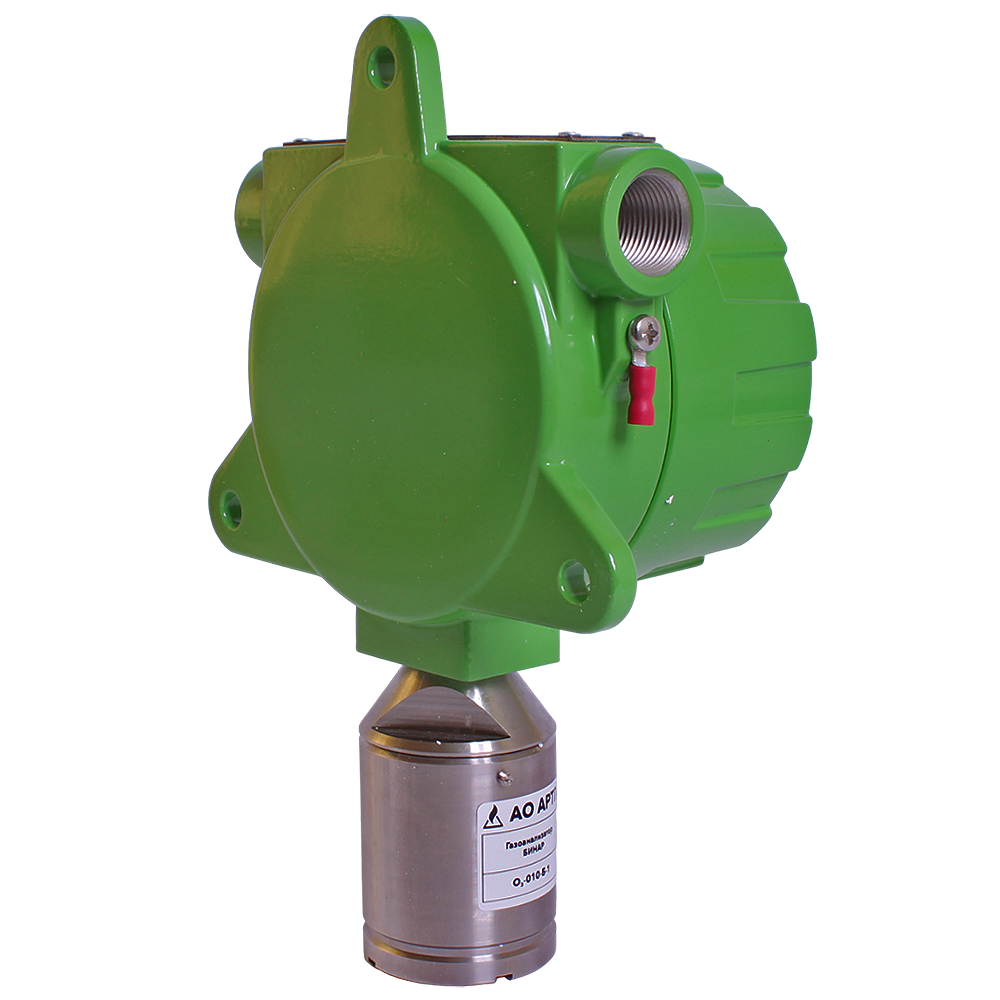

Исполнение 1: Бинар-XX-X0X-A в алюминиевом корпусе без цифровой индикации.

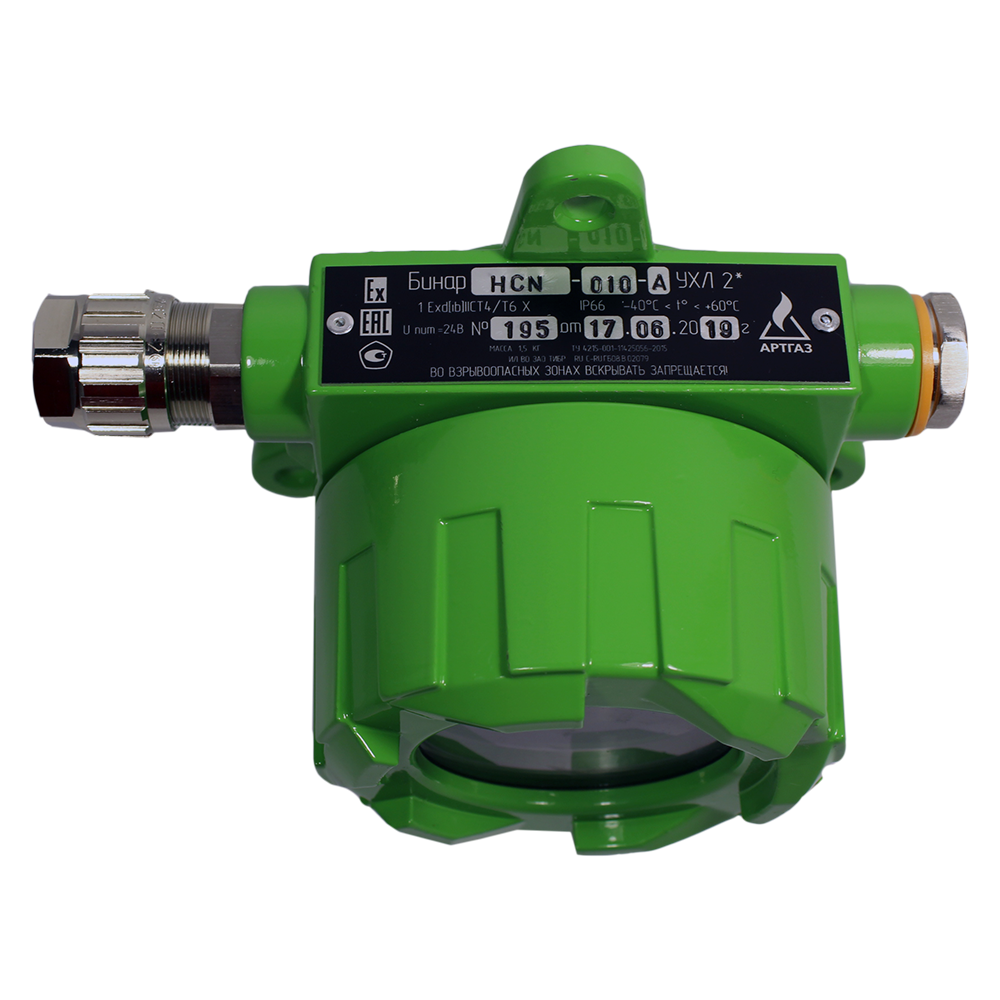

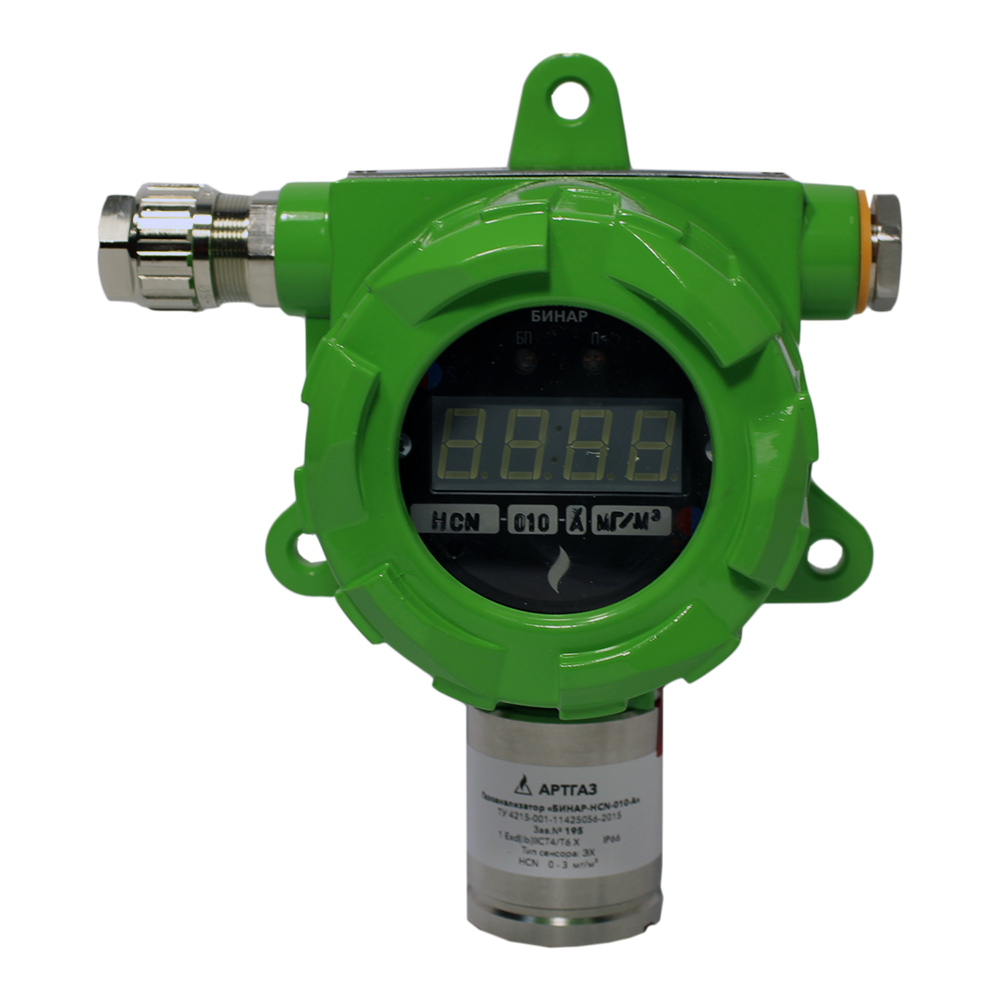

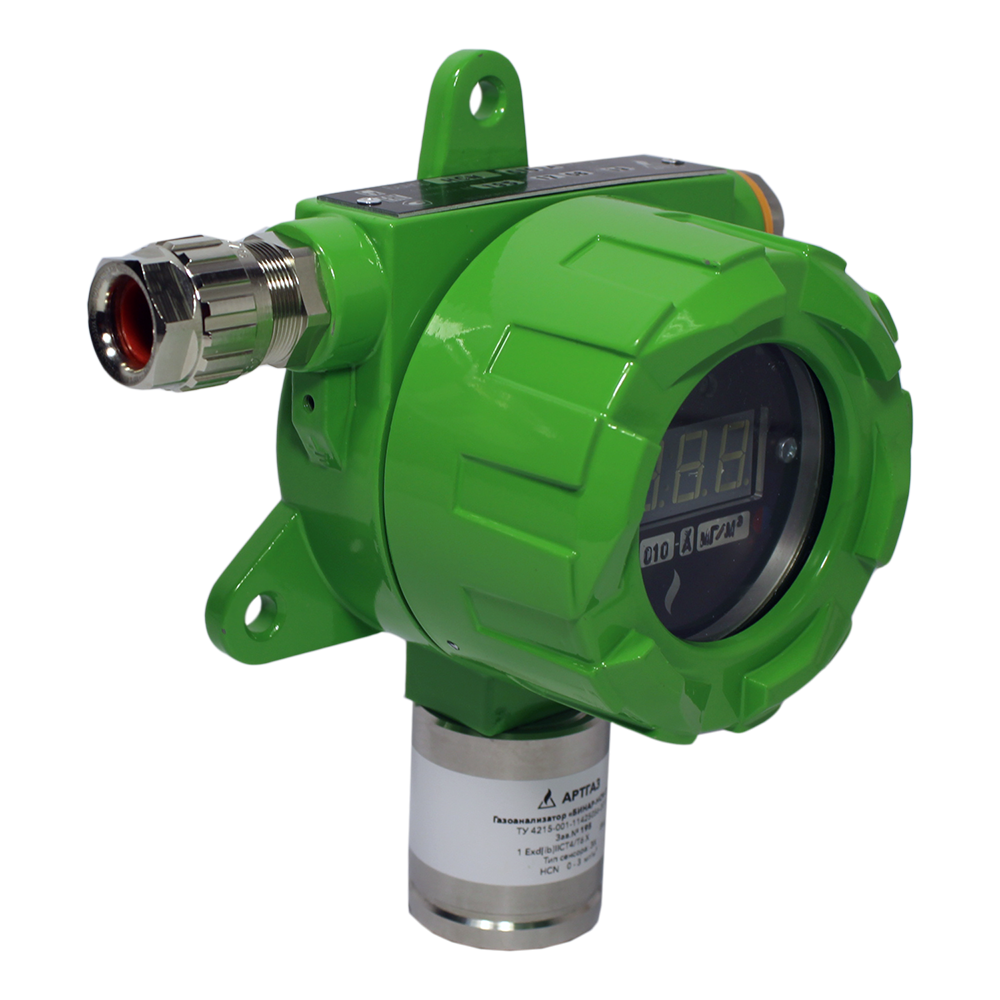

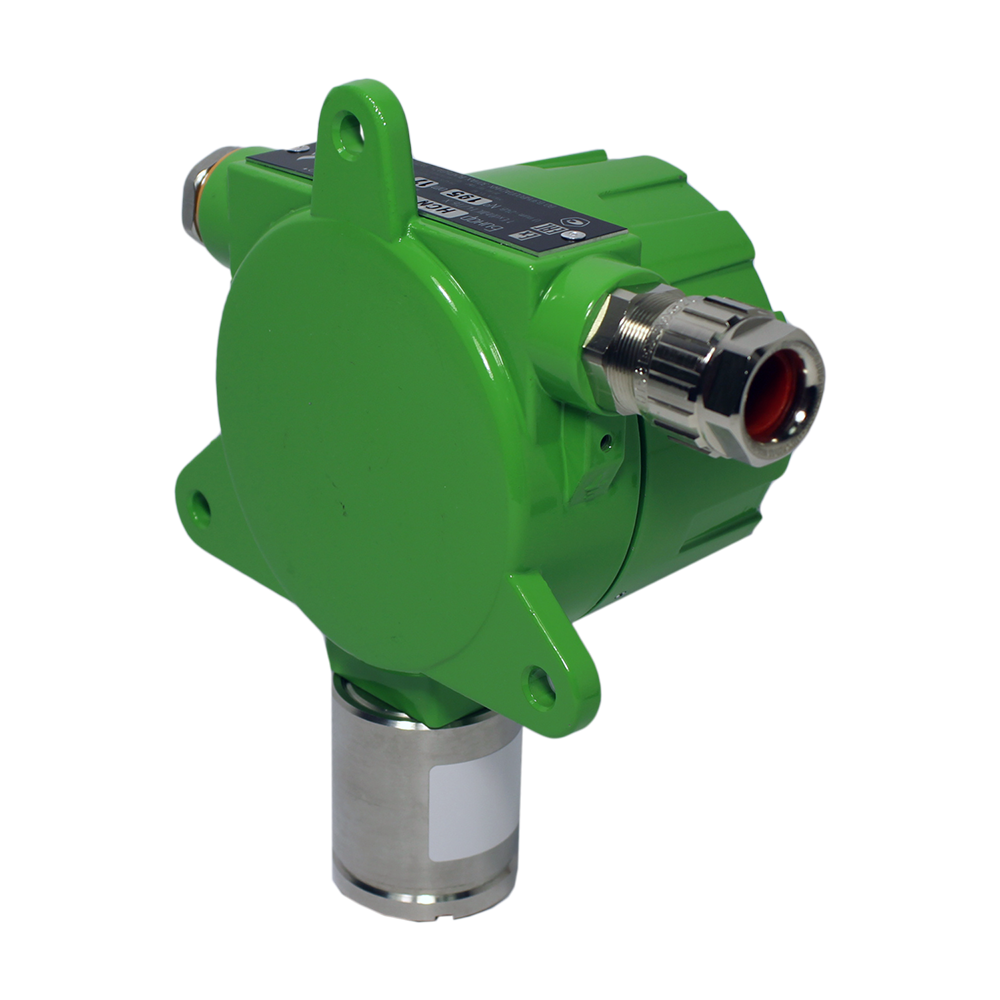

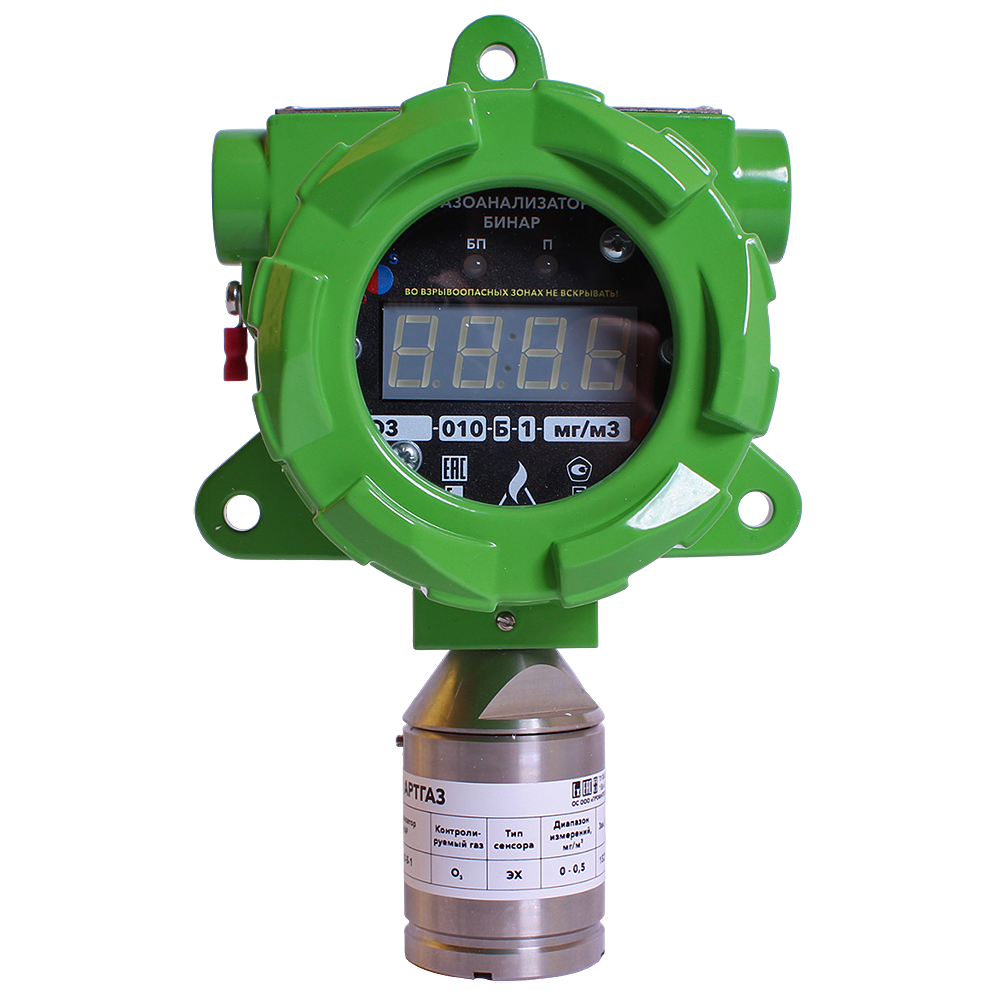

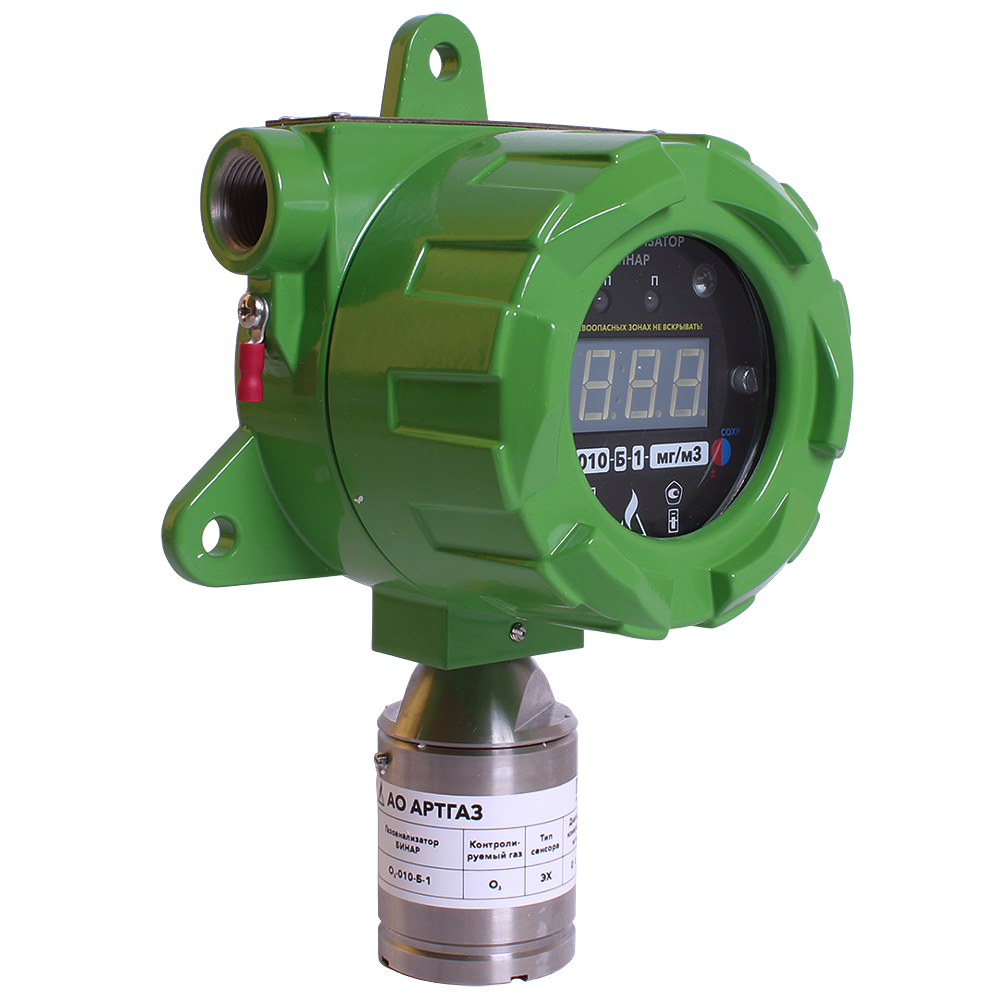

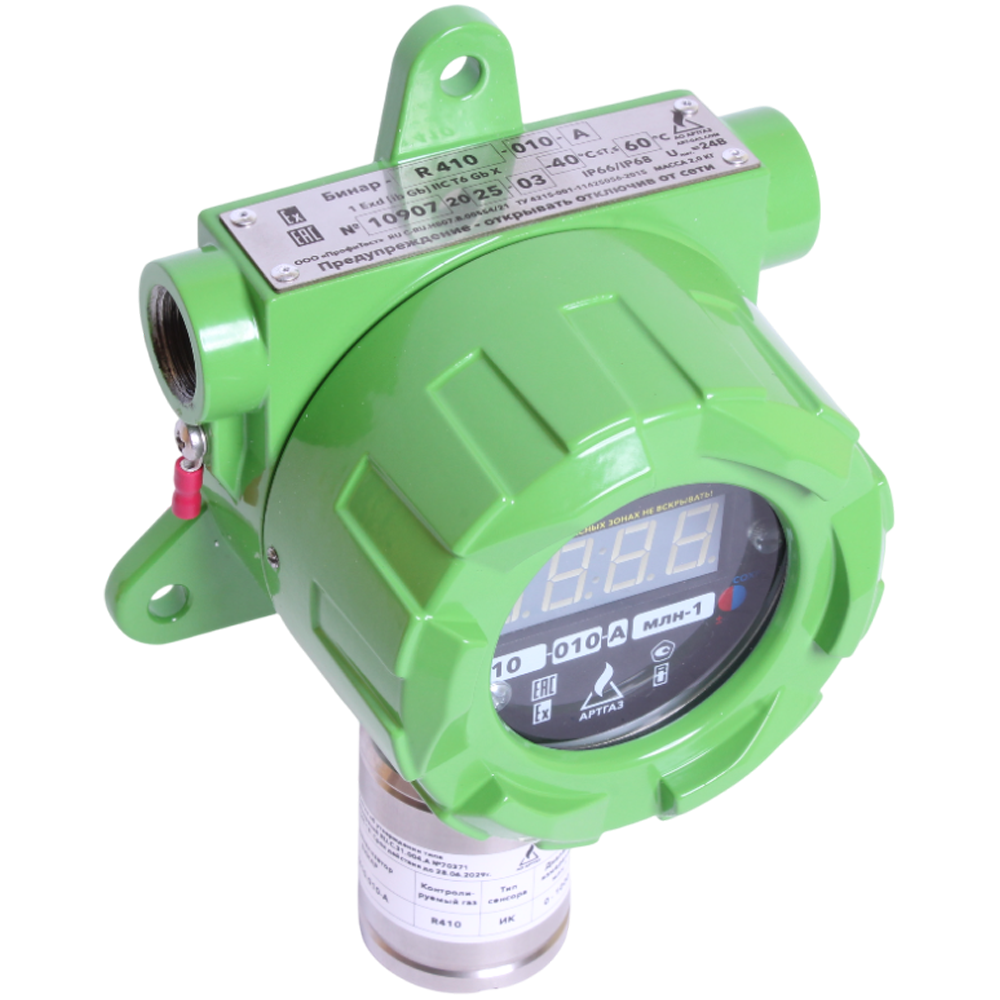

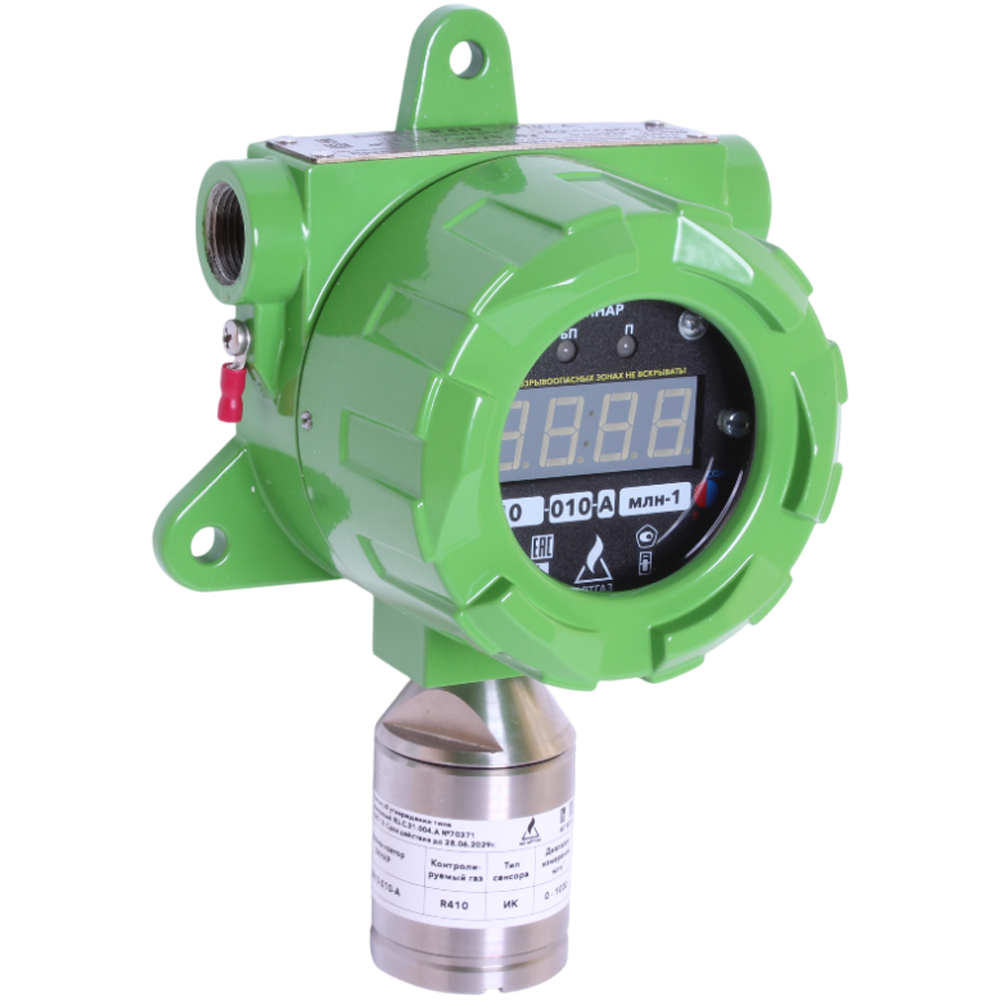

Исполнение 2: Бинар-XX-X1X-A в алюминиевом корпусе с цифровой индикацией.

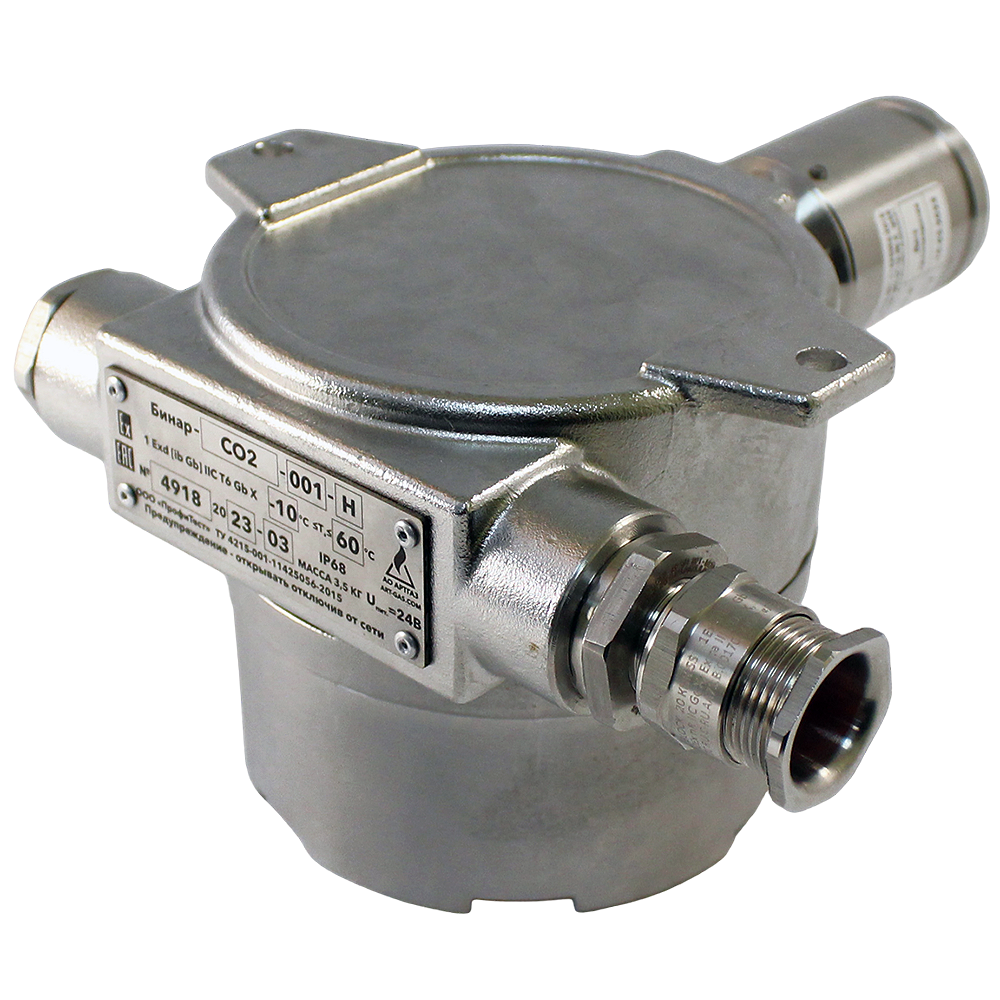

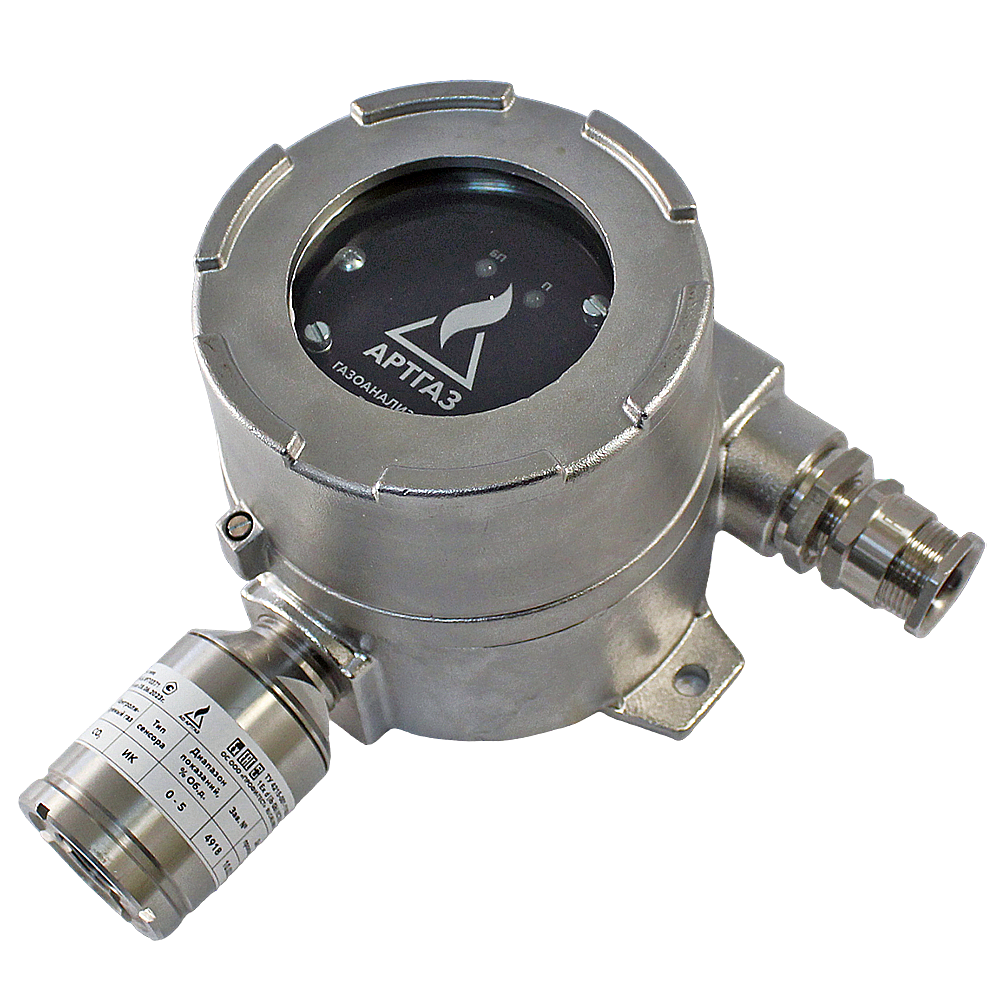

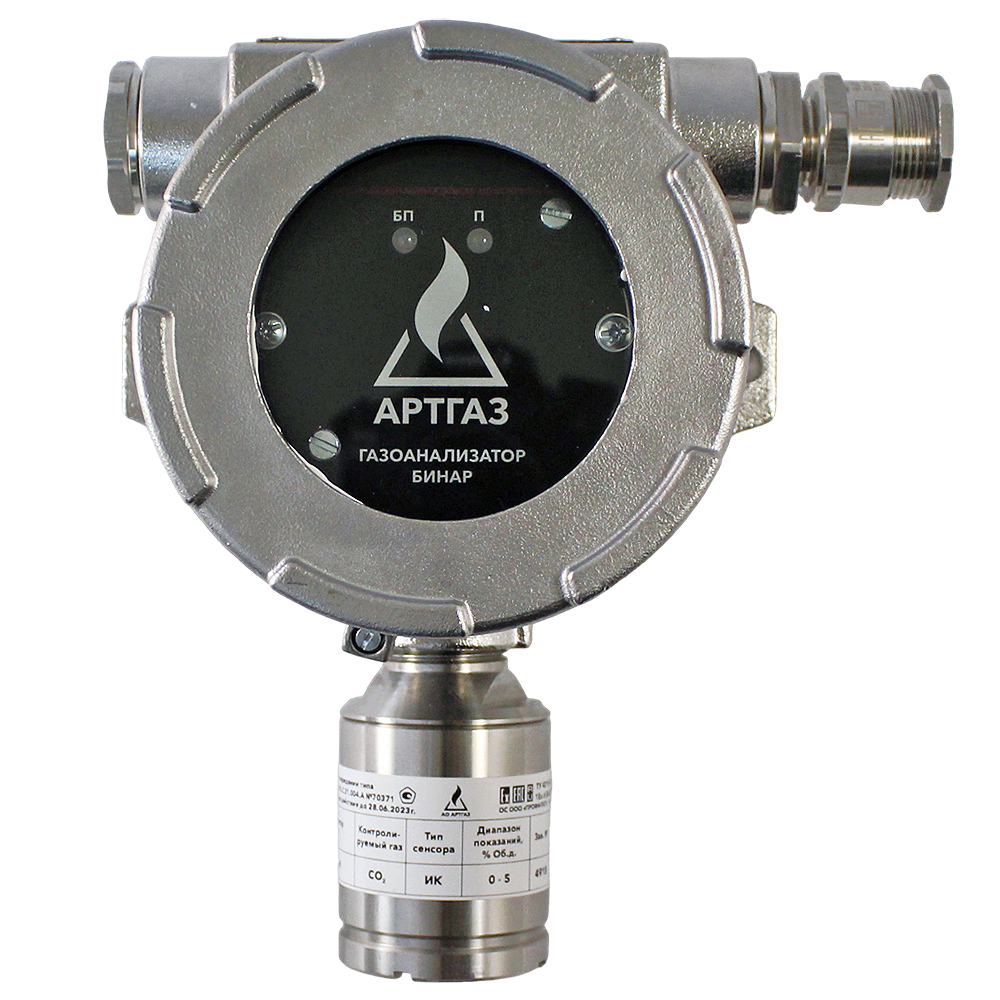

Исполнение 3: Бинар-XX-X1X-Н в стальном корпусе с цифровой индикацией.

Модификации одноканальных газоанализаторов БИНАР по выполняемым функциям

Обозначение	Функциональное исполнение
БИНАР-ХХ-000-Х	Измерение контролируемого газа без индикации, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
БИНАР-ХХ-001-Х	Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
БИНАР-ХХ-010-Х	Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
БИНАР-ХХ-100-Х	Измерение контролируемого газа без индикации, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»
БИНАР-ХХ-011-Х	Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
БИНАР-ХХ-111-Х	Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»
БИНАР-ХХ-110-Х	Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с IIART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»
БИНАР-ХХ-101-Х	Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющих контактов типа наличие управляющего контакта типа «Сухой контакт»

Стандартный комплект поставки

Газоанализатор БИНАР.
Носитель с программным обеспечением для ПЭВМ (1 экз. на поставку).
Руководство по эксплуатации КДГА 413214.002.000 РЭ (1 экз. на поставку).
Методика поверки (1 экз. поставку).
Паспорт КГДА. 413214.002.000 ПС.

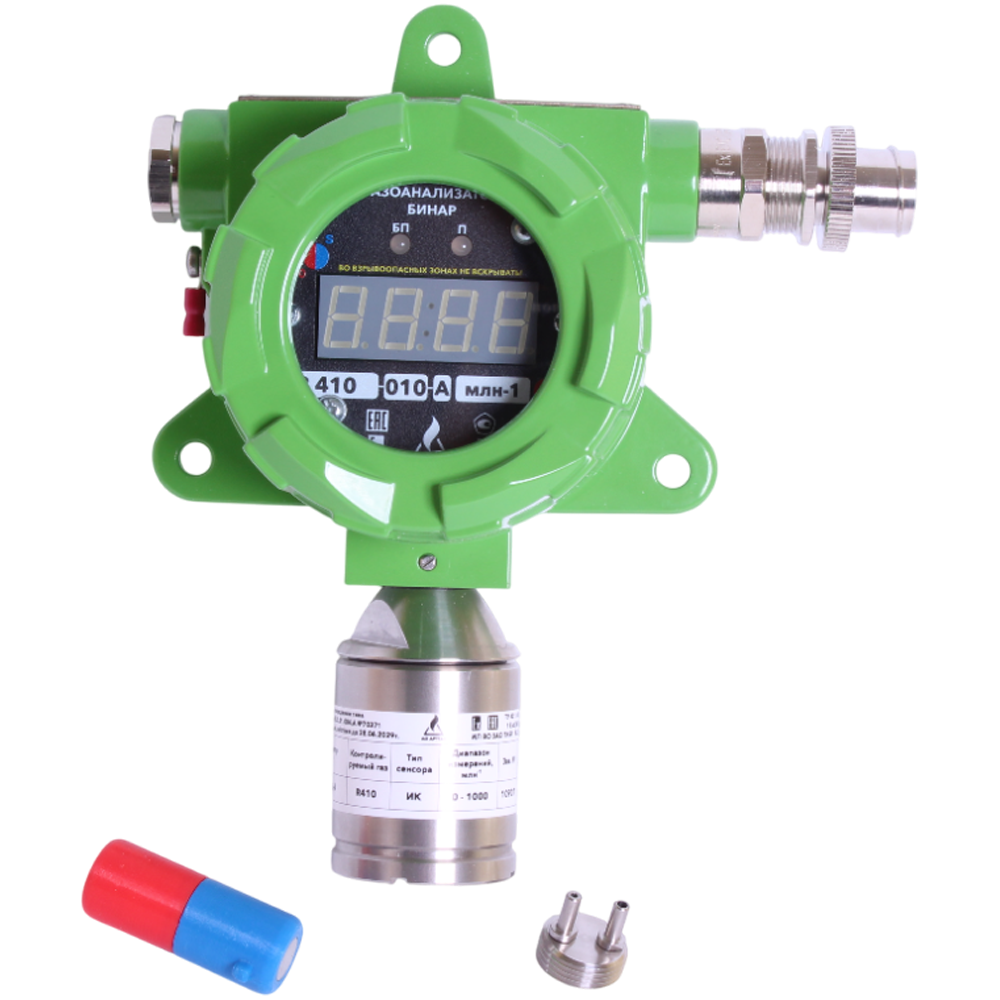

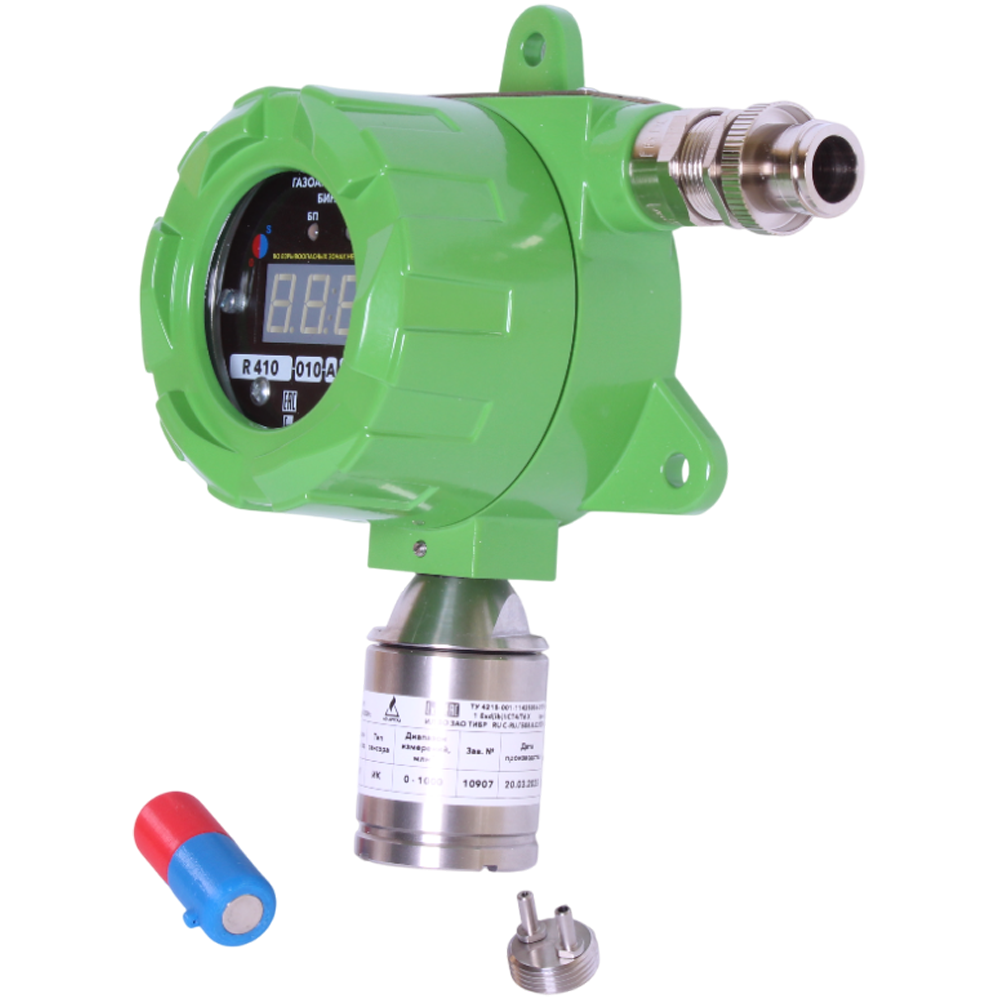

Насадка для подачи газа (1 шт. на поставку).
Магнитный ключ (1 шт на поставку).

Дополнительная комплектация, опции

Козырек защиты от погодных условий.
Комплект для монтажа на трубу.
Комплект для монтажа в воздуховоде.
Кабельный ввод.

Скачать документацию

БИНАР газоанализаторы стационарные одноканальные. Руководство по эксплуатации.

БИНАР наименования контролируемых компонентов.
