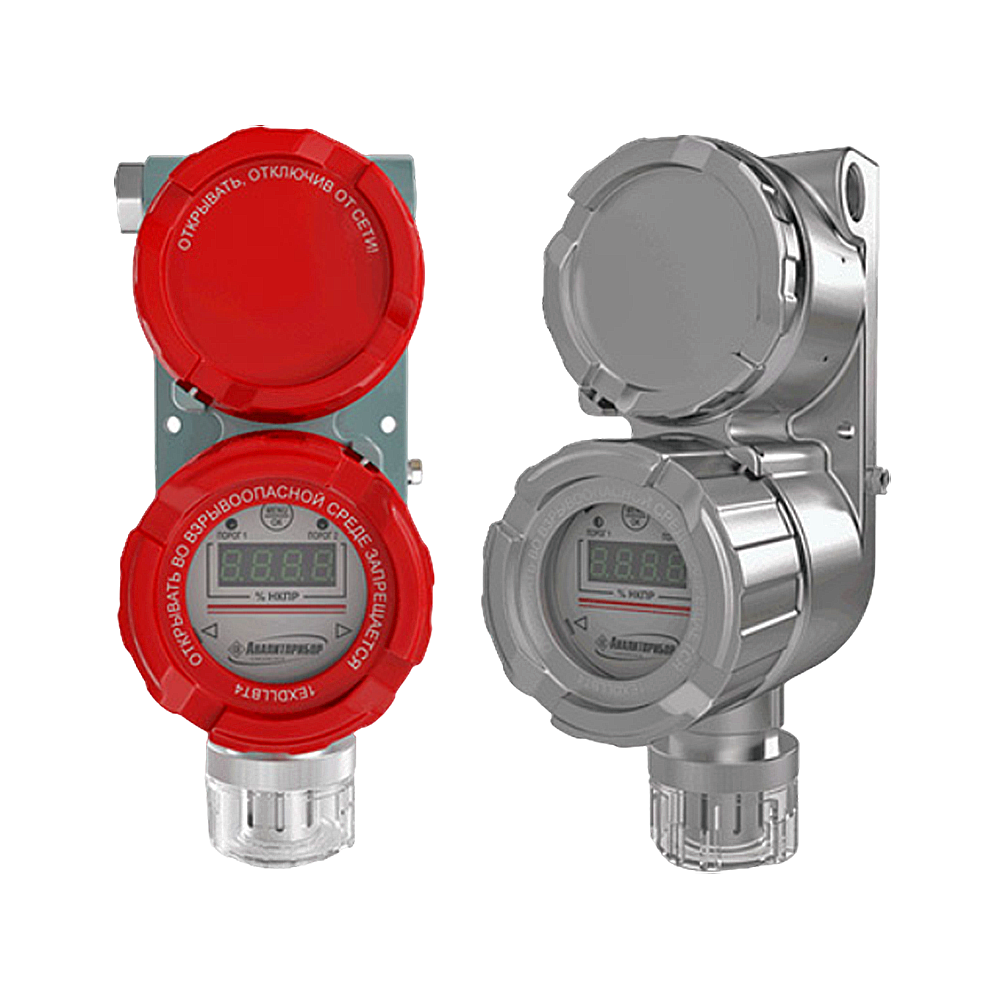

ДАК датчик-газоанализатор инфракрасный

Инфракрасный датчик-газоанализатор ДАК предназначен для непрерывного автоматического измерения довзрывоопасных концентраций метана (СН₄), углеводородов, в том числе паров нефти и нефтепродуктов, попутного нефтяного газа, спиртов, а также объемной доли диоксида углерода (СО₂).

Область применения:

контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств;
работа в составе систем контроля атмосферы опасных производственных объектов.

Датчики-газоанализаторы ДАК выполняют следующие функции:

измерение содержания определяемого компонента;
обмен данными с ПЭВМ или иными внешними устройствами по интерфейсам RS485 и HART;
цифровая индикация номера версии программного обеспечения и цифрового идентификатора ПО;
выбор определяемого компонента (кроме модификаций ДАК-СО2);
цифровая индикация содержания определяемого компонента;
выдача световой сигнализации «ПОРОГ1» и «ПОРОГ2» при достижении содержания определяемого компонента пороговых значений;
переключение контактов реле при срабатывании сигнализации «ПОРОГ1» и «ПОРОГ2» (только для исполнений ИБЯЛ.418414.071-26, -29, -37, -38);
цифровая индикация установленных пороговых значений;
выдача сигнализации «ОТКАЗ» в случае выхода из строя инфракрасного датчика или неисправности электрической схемы газоанализатора.

Отличительные особенности:

возможность выбора потребителем в меню прибора любого вещества из перечня без необходимости проведения корректировки показаний по ПГС или проведения поверки (поверочный компонент метан или пропан устанавливается на заводе-изготовителе);
возможность одновременного контроля довзрывоопасных концентраций нескольких газов (например, при необходимости одновременного контроля содержания метана и толуола, нужно выбрать определяемый компонент толуол);
широкий диапазон рабочих температур: -60…+90°C;
наличие аналоговых, релейных, цифровых, HART-выходов;
контроль паров нефтепродуктов (бензин, керосин, дизельное топливо и т.д.);
постоянная диагностика датчика, контроль загрязнения оптики;
подогрев измерительного элемента, использование защитного фильтра от пыли и влаги;
для питания датчиков-газоанализаторов используются вторичные блоки питания и связи БПС-21М;
возможно применение в условиях Крайнего Севера;
наличие сертификата Российского Морского Регистра Судоходства позволяет использовать датчик на морских платформах, танкерах по перевозке нефти.

Газоанализаторы ДАК-СО₂-126, ДАК-СН₄-129, ДАК-СО₂-131, ДАК-СН₄-132, ДАК-ƩCH-133, ДАК-СН₄-137, ДАК-ƩCH-138, ДАК-ƩCH-139 имеют 3-, 4-проводную схему включения.

Газоанализаторы ДАК-СО₂-341, ДАК-СН₄-342, ДАК-ƩCH-343 подключаются по 2-проводной линии связи.

Газоанализаторы ДАК-СО₂-126, ДАК-СН₄-129, ДАК-СН₄-137, ДАК-ƩCH-138, ДАК-ƩCH-139 выпускаются с нормально разомкнутыми контактами реле «ПОРОГ1», «ПОРОГ2», «СПЕЦРЕЖИМ».

При заказе газоанализаторов с нормально замкнутыми контактами реле «ПОРОГ1», «ПОРОГ2», «СПЕЦРЕЖИМ» в обозначении дополнительно указывается «НЗ».

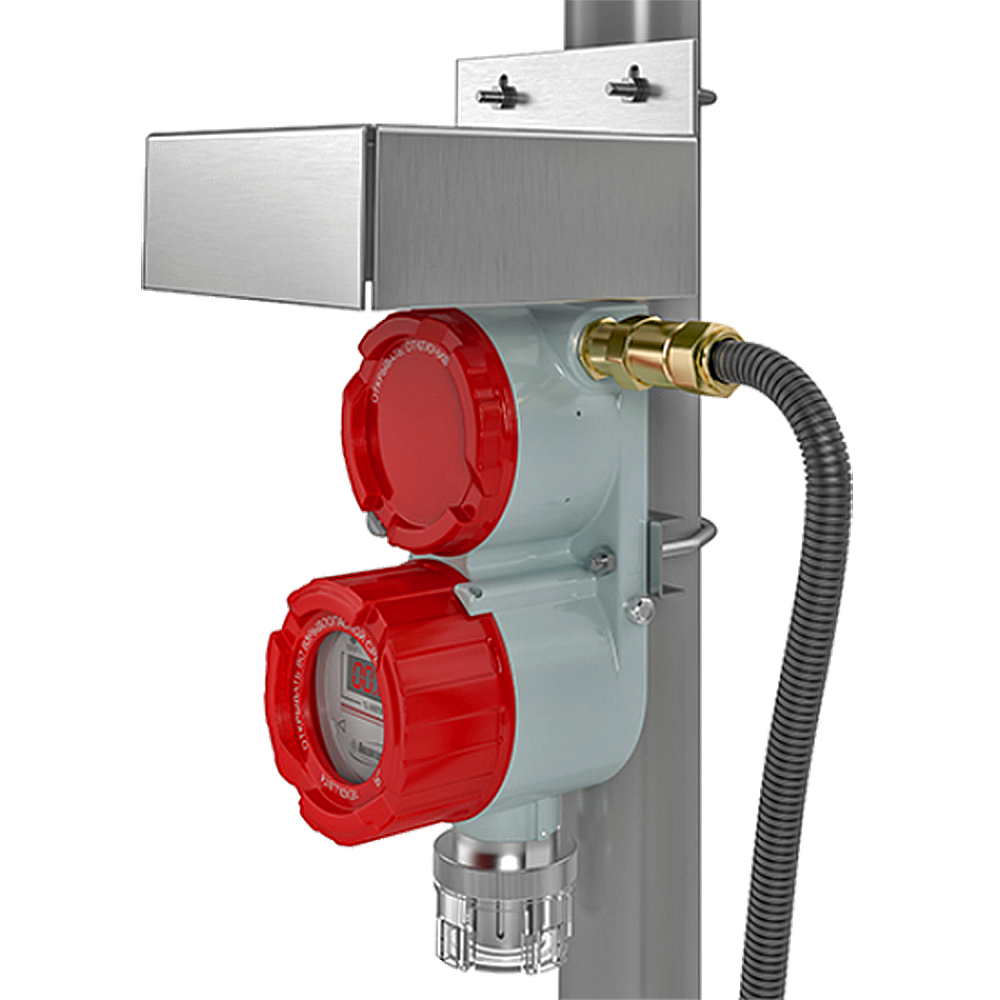

ДАК датчик-газоанализатор инфракрасный - фото - 2

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C8H18 Октан, C4H10 Изобутан, C8H8 Этенилбензол (Стирол), C2H4 Этен (Этилен), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), CH3OH Метанол (Метиловый спирт), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C4H8O Бутан-2-он (Метилэтилкетон), CH4 Метан, C2H6 Этан, C5H12 Пентан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), C2H6O (C2H5OH) Этанол (Этиловый спирт), C6H12 Циклогексан, Бензин, C3H6 Пропен (Пропилен), C6H12O2 Бутилацетат, Газ природный, C3H6O 1,2-Эпоксипропан (Пропиленоксид), C6H14 Гексан, Дизельное топливо, C3H8 Пропан, C6H6 Бензол, Керосин, C3H8O Пропан-1-ол (Пропиловый спирт), C7H16 Гептан, Уайт-спирит, C3H8O Пропан-2-ол (Изопропиловый спирт), C8H10 Этилбензол, C3H6O (ацетон), C4H10 Бутан

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT4, 1ExdIICT6, 1ExdibIIBТ4, 1ExdibIIBT6, 1Exdb[ia Ga]IICT6 Gb, 0ExiaIICT6 Ga, 1ExdbibIIСT4Gb, 1ExdbibIIСT6Gb

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Область применения:

контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств;
работа в составе систем контроля атмосферы опасных производственных объектов.

Датчики-газоанализаторы ДАК выполняют следующие функции:

измерение содержания определяемого компонента;
обмен данными с ПЭВМ или иными внешними устройствами по интерфейсам RS485 и HART;
цифровая индикация номера версии программного обеспечения и цифрового идентификатора ПО;
выбор определяемого компонента (кроме модификаций ДАК-СО2);
цифровая индикация содержания определяемого компонента;
выдача световой сигнализации «ПОРОГ1» и «ПОРОГ2» при достижении содержания определяемого компонента пороговых значений;
переключение контактов реле при срабатывании сигнализации «ПОРОГ1» и «ПОРОГ2» (только для исполнений ИБЯЛ.418414.071-26, -29, -37, -38);
цифровая индикация установленных пороговых значений;
выдача сигнализации «ОТКАЗ» в случае выхода из строя инфракрасного датчика или неисправности электрической схемы газоанализатора.

Отличительные особенности:

возможность выбора потребителем в меню прибора любого вещества из перечня без необходимости проведения корректировки показаний по ПГС или проведения поверки (поверочный компонент метан или пропан устанавливается на заводе-изготовителе);
возможность одновременного контроля довзрывоопасных концентраций нескольких газов (например, при необходимости одновременного контроля содержания метана и толуола, нужно выбрать определяемый компонент толуол);
широкий диапазон рабочих температур: -60…+90°C;
наличие аналоговых, релейных, цифровых, HART-выходов;
контроль паров нефтепродуктов (бензин, керосин, дизельное топливо и т.д.);
постоянная диагностика датчика, контроль загрязнения оптики;
подогрев измерительного элемента, использование защитного фильтра от пыли и влаги;
для питания датчиков-газоанализаторов используются вторичные блоки питания и связи БПС-21М;
возможно применение в условиях Крайнего Севера;
наличие сертификата Российского Морского Регистра Судоходства позволяет использовать датчик на морских платформах, танкерах по перевозке нефти.

Газоанализаторы ДАК-СО₂-341, ДАК-СН₄-342, ДАК-ƩCH-343 подключаются по 2-проводной линии связи.

Принцип работы

Оптико-абсорбционный

Способ отбора пробы

Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы

Выходные сигналы

Релейный, RS485, HART, Токовый 0-20 мА

Климатическое исполнение

УХЛ1

Диапазон рабочих температур

-60…+80°C (исп. -126, -129);
-40…+80°C (исп. -131, -132, -133);
-60…+80°C (св. +80…+90°C) (исп. -137);
-60…+80°C (исп. -138);
-60…+80°C (св. +80…+90°C) (исп. -139);
-40…+60°C -341 (исп. -342, -343)

Исполнение по степени защиты

IP66, IP68

Питание

11...16 В, 11...32 В, 16...32 В

Габариты

110×130×270 мм;
150×130×270 мм (ДАК-СО2-131, ДАК-СН4-132, ДАК-ƩCH-133)

Вес

6,5 кг (корпус из нержавеющей стали);
4 кг(корпус из алюминия)

Варианты исполнения

Обозначение	Условное наименование	Маркировка взрывозащиты	Единица физической величины	Поверочный компонент	Диапазон измерений по поверочному компоненту	Вид цифрового интерфейса	Диапазон рабочей (предельной рабочей) температуры окружающей среды
ИБЯЛ.418414.071-126	ДАК-СО2-126	1Ex d IIC T6…Т4 Gb X	объемная доля, %	диоксид углерода (СО₂)	0…4; 0…10; 0…20*	RS 485, (4-20) мА, HART**	-60…+80°C
ИБЯЛ.418414.071-129	ДАК-СН4-129	1Ex d IIC T6…Т4 Gb X	% НКПР	метан (СН₄)	0…100	RS 485, (4-20) мА, HART**	-60…+80°C
ИБЯЛ.418414.071-131	ДАК-СО2-131	1Ex d ib IIС T6…Т4 Gb X; 1Ex d ib IIB T6...Т4 Gb X	объемная доля, %	диоксид углерода (СО₂)	0…4; 0…10; 0…20*	RS485, (4-20) мА	-40…+80°C
ИБЯЛ.418414.071-132	ДАК-СН4-132		% НКПР	метан (СН₄)	0…100
ИБЯЛ.418414.071-133	ДАК-ΣCH-133		% НКПР	пропан (С₃Н₈)	0…50
ИБЯЛ.418414.071-137	ДАК-СН4-137	1Ex d IIC T6…Т4 Gb X	% НКПР	метан (СН₄)	0…100	RS 485, (4-20) мА, HART**	-60…+80°C (св. +80…+90°C)
ИБЯЛ.418414.071-138	ДАК-ΣCH-138		% НКПР	пропан (С₃Н₈)	0…50		-60…+80°C
ИБЯЛ.418414.071-139	ДАК-ΣCH-139		% НКПР	пропан (С₃Н₈)	0…50		-60…+80°C (св. +80…+90°C)
ИБЯЛ.418414.071-341	ДАК-СО2-341	0Ex ia IIС T6 Ga X; 1Ex d [ia Gа] IIC T6 Gb X	объемная доля, %	диоксид углерода (СО₂)	0…5	HART	-40…+60°C
ИБЯЛ.418414.071-342	ДАК-СН4-342		% НКПР	метан (СН₄)	0…100
ИБЯЛ.418414.071-343	ДАК-ΣСН-343		% НКПР	пропан (С₃Н₈)	0…100

*Диапазон измерений газоанализаторов ДАК-СО₂ определяется при заказе.

**Связь с ВУ возможна по одному из двух доступных цифровых каналов связи. При выпуске из производства в газоанализаторах выбран канал связи RS485.

Стандартный комплект поставки

Датчик-газоанализатор ДАК.
Комплект ЗИП.
Комплект документации.

Дополнительная комплектация, опции

ИБЯЛ.305649.047 для модификаций ИБЯЛ.418414.071-131/-132/-133;
ИБЯЛ.305311.011/-01…-08 для модификаций ИБЯЛ.418414.071-126/-129/-137/-138/-139 в корпусе из сплава алюминия;
ИБЯЛ.305311.011-09…-17 для модификаций ИБЯЛ.418414.071-126/-129/-137/-138/-139 в корпусе из нержавеющей стали.

Кольца 095-100-30-2-2 ГОСТ 9833-73/ГОСТ 18829-73, ИБЯЛ.754175.002-02 (для газоанализаторов в корпусе из нержавеющей стали).
Комплекты для принудительной подачи пробы ИБЯЛ.305659.020, ИБЯЛ.305659.020-01.
Носитель с сервисным ПО ИБЯЛ.431214.387.
Стилус (для работы с клавиатурой газоанализатора):
