ФСТ-03В1 газоанализаторы стационарные многоканальные взрывозащищенные
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Многоканальный
Количество каналов: 8
Режим работы: Непрерывный
Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NH3 Аммиак, O2 Кислород, Сумма горючих газов
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: 1ExdibIICT6, 1ExibIIBT6, 1ExibIIC, 1ExibIICT6
Цена (без учета НДС): По запросу руб.
Описание
Многоканальный взрывозащищенный прибор, предназначенный для непрерывного автоматического измерения объемной доли метана (CH4), пропана (C3Н8), массовой концентрации угарного газа(CO), кислорода(O2), аммиака (NH3), водорода(Н2), сероводорода (Н2S, углекислого газа (СО2), кислорода в водороде (О2(Н2)), а так же довзрывных концентраций газов и паров (Ex) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.
Стационарный газоанализатор ФСТ-03В1 используется в местах возможного образования взрывоопасных и отравляющих газовых смесей, в частности, на промышленных и гражданских объектах.
Поддерживаемые газы
|
Тип сенсора |
Газы |
|
Термокаталитические сенсоры (Т) |
Метан (CH4) Пропан (C3H8) Водород (H2) Довзрывные концентрации газов и паров (Ex) |
|
Оптические сенсоры (О) |
Метан (CH4) Углекислый газ (CO2) Довзрывные концентрации газов и паров (Ex) |
|
Электрохимические сенсоры (Э) |
Кислород (O2) Кислород в водороде (O2(H2)) Угарный газ (CO) Сероводород (H2S) Аммиак(NH3) |
Принцип работы газоанализатора ФСТ-03В1

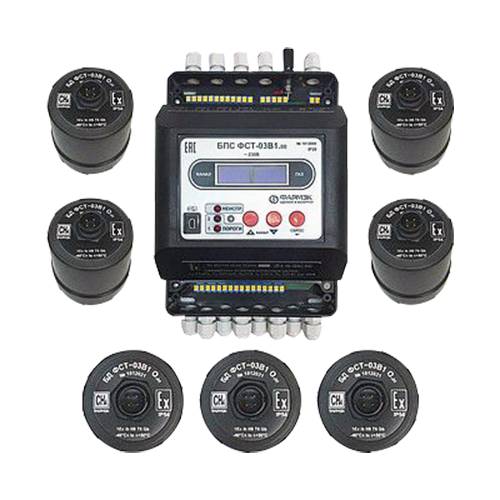

ФСТ-03В1 представляет собой систему, которая включает в себя блоки датчиков ФСТ-03В1 (аттестованные как измерители концентрации газа), один или несколько блоков питания и сигнализации (БПС) и дополнительных вспомогательных блоков.
Блоки датчиков содержат в своем составе первичный газовый преобразователь (сенсор) на термокаталитическом, электрохимическом или оптическом принципе. БПС ФСТ-03В1 обеспечивает формирование питающего напряжения для БД, прием информации о загазованности от БД, управление внешними исполнительными устройствами. БД и БПС соединяются по двух проводной линии связи – интерфейс типа А. К одному блоку питания и сигнализации (БПС) можно подключить до восьми выносных блоков датчиков (БД) любой конфигурации.
|

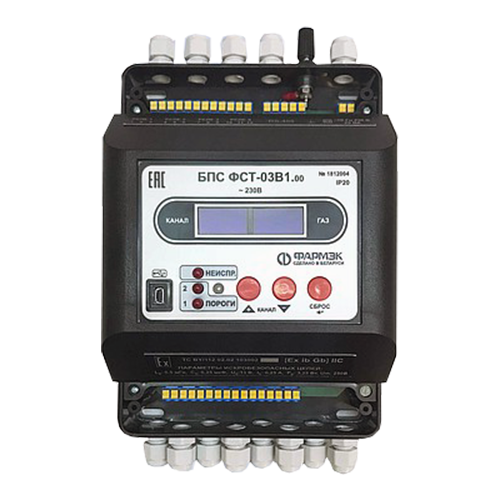

Характеристики БПС |
|
|
Параметры |
Значения |
|
Габаритные размеры, мм, не более |
220х160х110 |
|
Масса, г, не более |
4,0 |
|
Мощность, потребляемая БПС, ВА, не более |
5 |
|
Сохраняет работоспособность при отклонении напряжения питания |
БПС 220 В от 207 В до 253 В, частотой (50*1) Гц БПС 24 В от 18 В до 36 В |
|
Время установления рабочего режима ФСТ-03В1 |
не более 2 мин |
|
Параметры силовых реле БПС для управления внешними исполнительными устройствами: коммутируемый ток коммутируемое напряжение |
не более 5 А не более 230 В |
|
Норма средней наработки на отказ по каждому каналу с учетом технического обслуживания |
не менее 15000 ч |
|
Взрывозащита |
имеет искробезопасные выходные цепи уровня “ib”, маркировку взрывозащиты – [Ех ib Gb] IIC, соответствует ГОСТ 31610.11-2014 и предназначен для установки вне взрывоопасных зон помещений и наружных установок |
|
Средний срок службы |
не менее 10 лет |
|
Технические характеристики блоков датчиков ФСТ-03В1 О (оптические) |
||
|
Наименование определяемого компонента |
Диапазон температур при эксплуатации, °С |
Диапазон измерений (диапазон показаний) |
|
Метан (СН4) БД ФСТ-03В1 О.0z |
-40…+50 |
от 0 до 5,00 (от 0 до 99,9) об. д., % |
|
Метан (СН4) БД ФСТ-03В1 О.1z |
-45…+50 |
|
|
Диоксид углерода (СО2) БД ФСТ-03В1 О.0z |
-10…+40 |
от 0 до 2,5 (от 0 до 99,9) об. д., % |
|
Диоксид углерода (СО2) БД ФСТ-03В1 О.1z |
-40…+50 |
|
|
Довзрывные концентрации горючих газов и паров (Ех) БД ФСТ-03В1 О.0z |
-45…+50 |
от 0 до 99,9 (от 0 до 999) % НКПР
|
|
Довзрывные концентрации горючих газов и паров (Ех) БД ФСТ-03В1 О.1z |
-10…+40 |
|
|
Наименование измеряемого компонента |
Значения пороговых концентраций по умолчанию |
|
|
Порог 1 |
Порог 2 |
|
|
Метан (СН4) |
0,44 об. д., % (10 % НКПР) |
4,40 об. д., % (100 % НКПР) |
|
Диоксид углерода (СО2) |
0,50 об. % |
1,40 об. % |
|
Довзрывные концентрации газов и паров (Ex) |
10,0 % НКПР |
99,9 % НКПР |
|
Технические характеристики блоков датчиков ФСТ-03В1 Т (термокаталитические) |
||
|
Наименование определяемого компонента |
Диапазон температур при эксплуатации, °С |
Диапазон измерений (диапазон показаний) |
|
Метан (СН4) БД ФСТ-03В1 T.0z |
-30…+50 |
от 0 до 2,50 (от 0 до 5,0) об. д., % |
|
Метан (СН4) БД ФСТ-03В1 T.1z |
-40…+50 |
|
|
Пропан (С3Н8) БД ФСТ-03В1 T.0z |
-30…+50 |
от 0 до 1,0 (от 0 до 2,0) об. д., % |
|
Пропан (С3Н8) БД ФСТ-03В1 T.1z |
-40…+50 |
|
|
Водород (Н2) БД ФСТ-03В1 T.0z |
-30…+50 |
от 0 до 2,0 (от 0 до 4,0) об. д., %
|
|
Водород (Н2) БД ФСТ-03В1 T.1z |
-40…+50 |
|
|
Довзрывные концентрации горючих газов и паров (Ех) БД ФСТ-03В1 T.0z |
-30…+50 |
от 0 до 50,0 (от 0 до 99,9) % НКПР
|
|
Довзрывные концентрации горючих газов и паров (Ех) БД ФСТ-03В1 T.1z |
-40…+50 |
|
|
Наименование измеряемого компонента |
Значения пороговых концентраций по умолчанию |
|
|
Порог 1 |
Порог 2 |
|
|
Метан (СН4) |
0,44 об. д., % |
4,40 об. д., % |
|
Пропан (С3Н8) |
0,17 об. д., % |
1,70 об. % |
|
Водород (Н2) |
0,4 % об. д., % |
4 об. % |
|
Довзрывные концентрации |
10,0 НКПР |
99,9 % НКПР |
|
Технические характеристики блоков датчиков ФСТ-03В1 Э (электрохимические) |
||
|
Наименование измеряемого компонента |
Значения пороговых концентраций по умолчанию |
|
|
Порог 1 |
Порог 2 |
|
|
Кислород О2 |
18,0 об. д., % |
23,0 об.д., % |
|
Кислород в водороде О2 (Н2) |
0,50 об.д., % |
1,00 об.д., % |
|
Оксид углерода СО |
20 мг/м3 |
100 мг/м3 |
|
Сероводород H2S |
10.0 мг/м3 |
40.0 мг/м3 |
|
Аммиак NH3 1000 |
20 мг/м3 |
500 мг/м3 |
|
Аммиак NH3 2500 |
200 мг/м3 |
1500 мг/м3 |
Варианты исполнения
|
БПС |
|
|
Комплектация |
Артикул |
|
ФСТ-03В1.00 БПС 230В |
АРТ232318 |
|
ФСТ-03В1.01 БПС 230В с модулем накопления |
АРТ2323180 |
|
ФСТ-03В1.00 БПС 24В |
АРТ232343 |
|
ФСТ-03В1.01 БПС 24В с модулем накопления |
АРТ2323430 |
|

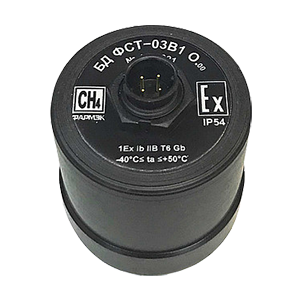

Блоки датчиков ФСТ-03В1 О (оптические) |
|
|
Комплекты поставки БД исполнения для помещений IP 54 |
|
|
Комплектация |
Артикул |
|
ФСТ-03В1 О.00 CH4 |
АРТ232119 |
|
ФСТ-03В1 О.01 CH4 интерфейс 4-20 мА |
АРТ2321190 |
|
ФСТ-03В1 О.00 CO2 |
АРТ232160 |
|
ФСТ-03В1 О.01 CO2 интерфейс 4-20 мА |
АРТ2321600 |
|
ФСТ-03В1 О.00 Ех |
АРТ232120 |
|
ФСТ-03В1 О.01 Ех интерфейс 4-20 мА |
АРТ2321200 |
|
Комплекты поставки БД для тяжелых условий эксплуатации IP 67 |
|
|
ФСТ-03В1 О.10 CH4 |
АРТ232219 |
|
ФСТ-03В1 О.11 CH4 интерфейс 4-20 мА |
АРТ2322190 |
|
ФСТ-03В1 О.10 CO2 |
АРТ232260 |
|
ФСТ-03В1 О.11 CO2 интерфейс 4-20 мА |
АРТ2322600 |
|
ФСТ-03В1 О.10 Ех |
АРТ232220 |
|
ФСТ-03В1 О.11 Ех интерфейс 4-20 мА |
АРТ2322200 |
|

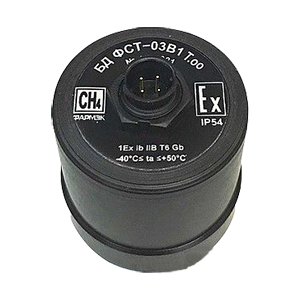

Блоки датчиков ФСТ-03В1 Т (термокаталитические) |
|
|
Комплекты поставки БД исполнения для помещений IP 54 |
|
|
Комплектация |
Артикул |
|
ФСТ-03В1 О.00 CH4 |
АРТ232119 |
|
ФСТ-03В1 О.01 CH4 интерфейс 4-20 мА |
АРТ2321190 |
|
ФСТ-03В1 О.00 CO2 |
АРТ232160 |
|
ФСТ-03В1 О.01 CO2 интерфейс 4-20 мА |
АРТ2321600 |
|
ФСТ-03В1 О.00 Ех |
АРТ232120 |
|
ФСТ-03В1 О.01 Ех интерфейс 4-20 мА |
АРТ2321200 |
|
Комплекты поставки БД для тяжелых условий эксплуатации IP 67 |
|
|
ФСТ-03В1 О.10 CH4 |
АРТ232219 |
|
ФСТ-03В1 О.11 CH4 интерфейс 4-20 мА |
АРТ2322190 |
|
ФСТ-03В1 О.10 CO2 |
АРТ232260 |
|
ФСТ-03В1 О.11 CO2 интерфейс 4-20 мА |
АРТ2322600 |
|
ФСТ-03В1 О.10 Ех |
АРТ232220 |
|
ФСТ-03В1 О.11 Ех интерфейс 4-20 мА |
АРТ2322200 |
|

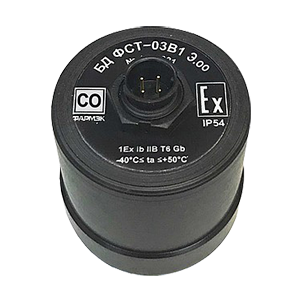

Блоки датчиков ФСТ-03В1 Э (электрохимические) |
|
|
Комплекты поставки БД исполнения для помещений IP 54 |
|
|
Комплектация |
Артикул |
|
ФСТ-03В1 Э.00 O2 |
АРТ231824 |
|
ФСТ-03В1 Э.01 O2 интерфейс 4-20 мА |
АРТ2318240 |
|
ФСТ-03В1 Э.00 O2 (H2) |
АРТ2318241 |
|
ФСТ-03В1 Э.01 O2 (H2) интерфейс 4-20 мА |
АРТ2318242 |
|
ФСТ-03В1 Э.00 CO |
АРТ231821 |
|
ФСТ-03В1 Э.01 CO интерфейс 4-20 мА |
АРТ2318210 |
|
Комплекты поставки БД для тяжелых условий эксплуатации IP 67 |
|
|
ФСТ-03В1 Э.10 O2 |
АРТ231924 |
|
ФСТ-03В1 Э.11 O2 интерфейс 4-20 мА |
АРТ2319240 |
|
ФСТ-03В1 О.10 CO |
АРТ231921 |
|
ФСТ-03В1 О.11 CO интерфейс 4-20 мА |
АРТ2319210 |
|
ФСТ-03В1 О.10 H2S |
АРТ231950 |
|
ФСТ-03В1 О.11 H2S интерфейс 4-20 мА |
АРТ2319500 |
|
ФСТ-03В1 Э.10 NH3 2500 тип 1 |
АРТ231944 |
|
ФСТ-03В1 Э.11 NH3 2500 тип 1, интерфейс 4-20 мА |
АРТ2319440 |
|
ФСТ-03В1 О.10 NH3 1000 тип 1 |
АРТ231923 |
|
ФСТ-03В1 О.11 NH3 1000 тип 1, интерфейс 4-20 мА |
АРТ2319230 |
|
ФСТ-03В1 О.10 NH3 1000 (∙) тип 2 |
АРТ2319231 |
|
ФСТ-03В1 О.11 NH3 1000 (∙) тип 2, интерфейс 4-20 мА |
АРТ2319232 |
|
ФСТ-03В1 О.11 NH3 1000 (*) |
АРТ2319233 |
|
ФСТ-03В1 О.11 NH3 1000 (*), интерфейс 4-20 мА |
АРТ2319234 |
Стандартный комплект поставки
Комплект поставки БПС:
- Блок питания и сигнализации.
- Сетевой шнур (для подключения БПС к силовой сети).
- Крепежный комплект.
- Паспорт.
- Упаковка.
Комплект поставки БД*:
- Блок датчика.
- Крепежный комплект (зависит от заказа).
- Насадка (для подачи газовой смеси блоку датчику)**.
- Розетка (для подключения блока датчика).
- Паспорт.
- Упаковка.
*Соединительные кабели «БПС – БД» в комплект поставки не входят.
* Насадка для подачи газовой смеси входит в комплект по заказу.
