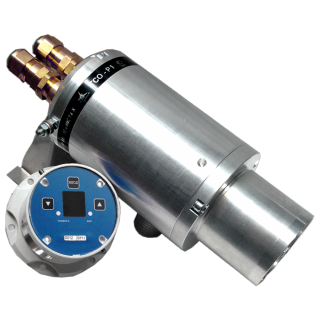

ГСО-Р1 газоанализаторы стационарные взрывозащищенные оптические

ГСО-Р1 газоанализаторы стационарные взрывозащищенные оптические

Взрывозащищенные газоанализаторы ГСО-Р1 предназначены для обеспечения промышленной безопасности рабочей зоны - измерения довзрывных концентраций метана СН₄, пропана С₃Н₈ и других углеводородов в местах возможных утечек, а также концентрации двуокиси углерода СО₂.

Области применения
Взрывоопасные зоны помещений и наружных установок химических производств, производств нефте-газодобычи и транспортирования нефтепродуктов и газов, а также производств, влияющих на состояние здоровья людей и экологическое состояние окружающей среды, согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Преимущества оптических газоанализаторов ГСО-Р1:

Стационарные газоанализаторы ГСО-Р1 не отравляются повышенными концентрациями измеряемых и сопутствующих газов, не чувствительны к присутствию в атмосфере СО, NH₃, H₂S, SО₂ и других агрессивных газов.
Приборы работают в бескислородной среде, в экстремальных климатических условиях, в агрессивной атмосфере во взрывоопасных зонах.

Дополнительные возможности:

Подключение выносного индикатора дистанционного управления для установки нуля, калибровки чувствительности, настройки и снятия показаний.
Применение как автономно, так и в составе газоаналитических систем.
Изменение заводских порогов срабатывания сигнализации, подключение через клеммную коробку (по требованию).

Метрологические характеристики ГСО-Р1

№ п/п	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
№ п/п	Определяемый компонент	% НКПР	объемной доли, %	абсолютной	относительной, %
1	метан (СН₄)	от 0 до 50 св. 50 до 100	от 0 до 2,2 св. 2,2 до 4,4	±5% НКПР	±10
2	этан (С₂Н₆)	от 0 до 50 св. 50 до 100	от о до 1,25 св. 1,25 до 2,5	±5% НКПР	±10
3	пропан (С₃Н₈)	от 0 до 50 св. 50 до 100	от о до 0,85 св. 0,85 до 1,7	±5% НКПР	±10
4	н-бутан (С₄Н₁₀)	от 0 до 50 св. 50 до 100	от о до 0,7 св. 0,7 до 1,4	±5% НКПР	±10
5	изобутан (i-C₄H₁₀)	от 0 до 50 св. 50 до 100	от 0 до 0,65 св. 0,65 до 1,3	±5% НКПР	±10
6	н-пентан (С₅Н₁₂)	от 0 до 50	от 0 до 0,7	±5% НКПР	-
7	гексан (С₆Н₁₄)	от 0 до 50 св. 50 до 100	от о до 0,5 св. 0,5 до 1,0	±5% НКПР	±10
8	гептан (С₇Н₁₆)	от 0 до 50	от о до 0,55	±5% НКПР	-
9	октан (C₈H₁₈)	от 0 до 50	от о до 0,4	±5% НКПР	-
10	нонан (С₉Н₂₀)	от 0 до 50	от о до 0,35	±5% НКПР	-
11	декан (С₁₀Н₂₂)	от 0 до 50	от 0 до 0,35	±5% НКПР	-
12	этилен (С₂Н₄)	от 0 до 50	от о до 1,15	±5% НКПР	-
13	пропилен (С₃Н₆)	от 0 до 50	от о до 1,0	±5% НКПР	-
14	этиленоксид (СН₂СН₂О)	от 0 до 50 св. 50 до 100	от о до 1,3 св. 1,3 до 2,6	+ 5% НКПР	±10
15	бензол (С₆Н₆)	от 0 до 50 св. 50 до 100	от 0 до 0,6 св. 0,6 до 1,2	±5% НКПР	±10
16	стирол (С₈Н₈)	от 0 до 50	от 0,055 до 0,55	±5% НКПР	-
17	толуол (С₆Н₅СН₃)	от 0 до 50	от о до 0,55	+ 5% НКПР	-
18	метанол (СН₃ОН)	от 0 до 50	от о до 2,75	±5% НКПР	-
19	этанол (С₂Н₅ОН)	от 0 до 50	от 0 до 1,55	±5% НКПР	-
20	ацетон ((СН₃)₂СО)	от 0 до 50	от о до 1,25	±5% НКПР	-
21	этилацетат (СН₃СООС₂Н₅)	от 0 до 50	от о до 1,1	+ 5% НКПР	-
22	метилтретбутиловый эфир (С₅Н₁₂О)	от 0 до 50	от о до 0,8	±5% НКПР	-
26	диоксид углерода (СО₂)	-	от 0 до 5	±(0,02 + 0,08С_вх *), % об.д.	-

*Свх - значение концентрации определяемого компонента на входе газоанализатора, об. доля, %.

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, C4H10 Бутан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), C4H10 Изобутан, C5H12 Изопентан (2-метилбутан), C4H8O2 Этилацетат, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C10H22 Декан, C6H14 Гексан, C9H20 Нонан, C2H4 Этен (Этилен), C6H6 Бензол, C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C7H16 Гептан, C2H6 Этан, C7H8 Метилбензол (Толуол), C2H6O (C2H5OH) Этанол (Этиловый спирт), C8H18 Октан, C3H6 Пропен (Пропилен), C8H8 Этенилбензол (Стирол), C3H6O Пропан-2-он (Ацетон, Диметилкотон), CH3OH Метанол (Метиловый спирт)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Преимущества оптических газоанализаторов ГСО-Р1:

Стационарные газоанализаторы ГСО-Р1 не отравляются повышенными концентрациями измеряемых и сопутствующих газов, не чувствительны к присутствию в атмосфере СО, NH₃, H₂S, SО₂ и других агрессивных газов.
Приборы работают в бескислородной среде, в экстремальных климатических условиях, в агрессивной атмосфере во взрывоопасных зонах.

Дополнительные возможности:

Подключение выносного индикатора дистанционного управления для установки нуля, калибровки чувствительности, настройки и снятия показаний.
Применение как автономно, так и в составе газоаналитических систем.
Изменение заводских порогов срабатывания сигнализации, подключение через клеммную коробку (по требованию).

Метрологические характеристики ГСО-Р1

№ п/п	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
№ п/п	Определяемый компонент	% НКПР	объемной доли, %	абсолютной	относительной, %
1	метан (СН₄)	от 0 до 50 св. 50 до 100	от 0 до 2,2 св. 2,2 до 4,4	±5% НКПР	±10
2	этан (С₂Н₆)	от 0 до 50 св. 50 до 100	от о до 1,25 св. 1,25 до 2,5	±5% НКПР	±10
3	пропан (С₃Н₈)	от 0 до 50 св. 50 до 100	от о до 0,85 св. 0,85 до 1,7	±5% НКПР	±10
4	н-бутан (С₄Н₁₀)	от 0 до 50 св. 50 до 100	от о до 0,7 св. 0,7 до 1,4	±5% НКПР	±10
5	изобутан (i-C₄H₁₀)	от 0 до 50 св. 50 до 100	от 0 до 0,65 св. 0,65 до 1,3	±5% НКПР	±10
6	н-пентан (С₅Н₁₂)	от 0 до 50	от 0 до 0,7	±5% НКПР	-
7	гексан (С₆Н₁₄)	от 0 до 50 св. 50 до 100	от о до 0,5 св. 0,5 до 1,0	±5% НКПР	±10
8	гептан (С₇Н₁₆)	от 0 до 50	от о до 0,55	±5% НКПР	-
9	октан (C₈H₁₈)	от 0 до 50	от о до 0,4	±5% НКПР	-
10	нонан (С₉Н₂₀)	от 0 до 50	от о до 0,35	±5% НКПР	-
11	декан (С₁₀Н₂₂)	от 0 до 50	от 0 до 0,35	±5% НКПР	-
12	этилен (С₂Н₄)	от 0 до 50	от о до 1,15	±5% НКПР	-
13	пропилен (С₃Н₆)	от 0 до 50	от о до 1,0	±5% НКПР	-
14	этиленоксид (СН₂СН₂О)	от 0 до 50 св. 50 до 100	от о до 1,3 св. 1,3 до 2,6	+ 5% НКПР	±10
15	бензол (С₆Н₆)	от 0 до 50 св. 50 до 100	от 0 до 0,6 св. 0,6 до 1,2	±5% НКПР	±10
16	стирол (С₈Н₈)	от 0 до 50	от 0,055 до 0,55	±5% НКПР	-
17	толуол (С₆Н₅СН₃)	от 0 до 50	от о до 0,55	+ 5% НКПР	-
18	метанол (СН₃ОН)	от 0 до 50	от о до 2,75	±5% НКПР	-
19	этанол (С₂Н₅ОН)	от 0 до 50	от 0 до 1,55	±5% НКПР	-
20	ацетон ((СН₃)₂СО)	от 0 до 50	от о до 1,25	±5% НКПР	-
21	этилацетат (СН₃СООС₂Н₅)	от 0 до 50	от о до 1,1	+ 5% НКПР	-
22	метилтретбутиловый эфир (С₅Н₁₂О)	от 0 до 50	от о до 0,8	±5% НКПР	-
26	диоксид углерода (СО₂)	-	от 0 до 5	±(0,02 + 0,08С_вх *), % об.д.	-

*Свх - значение концентрации определяемого компонента на входе газоанализатора, об. доля, %.

Пороги сигнализации

Сигнал о превышении пороговой концентрации производится замыканием контактов реле первого и второго порогов.
При работе с индикатором превышение порогов индицируется светодиодом на индикаторе.

Принцип работы

Оптический абсорбционный

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

Токовый 4-20 мА, Релейный, RS485, HART

Диапазон рабочих температур

-60...+85°С (- 60...+95°С по заказу)

Исполнение по степени защиты

IP66

Питание

= 18...32 В

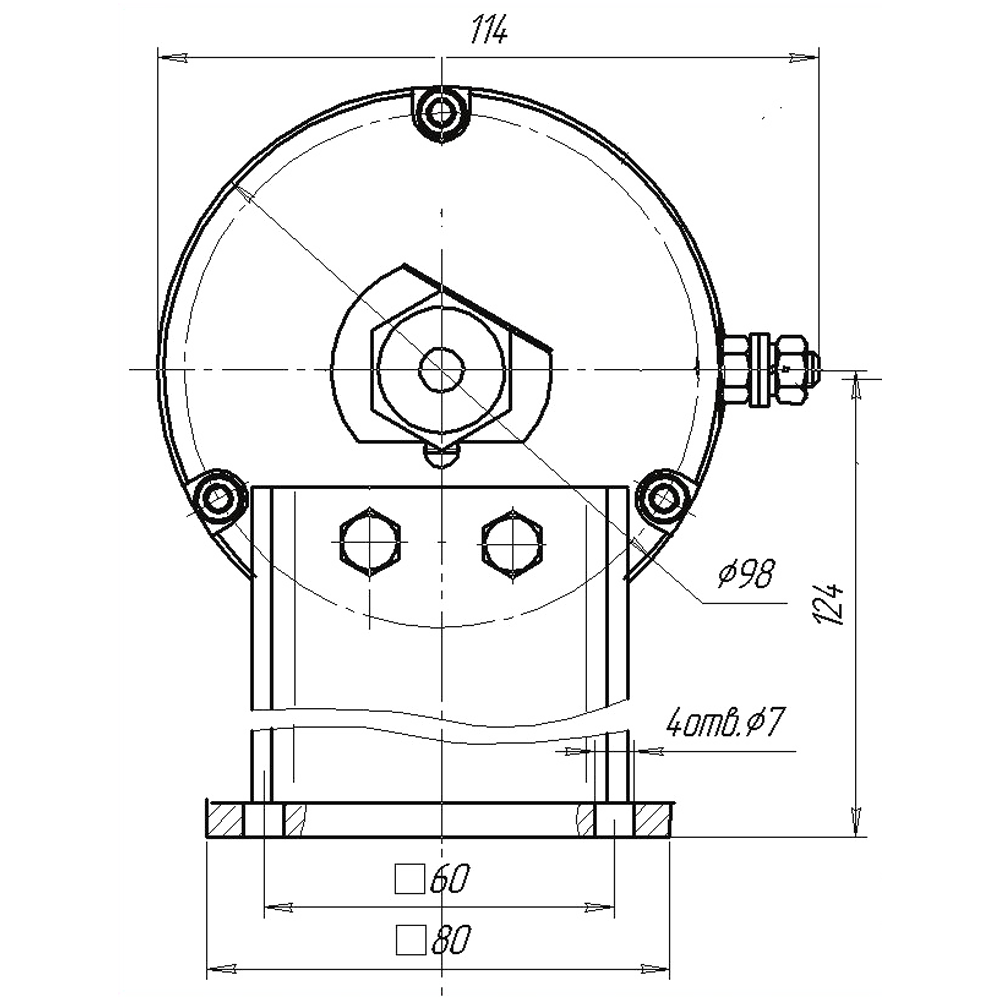

Габариты

ᴓ98 мм, длина - 275 мм

Вес

2,7 кг (алюминиевый корпус); 6,6 кг (корпус из нержавеющей стали)

Варианты исполнения

Газоанализаторы ГСО-Р1 имеют две возможные конфигурации:

Датчик ГСО-Р1Д на соответствующий газ.
Датчик ГСО-Р1Д на соответствующий газ и индикатор ГСО-Р1И.

Стандартный комплект поставки

Газоанализатор ГСО-Р1 в заданной конфигурации.
Кабель КПСВВ 2x2x0,5 для соединения датчика с индикатором, длина по заказу 2,5 м, 5 м, 10 м (при заказе индикатора).
Руководство по эксплуатации.
Методика поверки «Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1.
Методика поверки» МП-242-1803-2014 (поставляется 1 шт. на партию).
Комплект принадлежностей в составе:
- Камера калибровочная КБРЕ.301261.001.
- С-образный хомут КБРЕ.301532.001.
ПО на цифровом носителе (компакт-диск), поставляется 1 шт. на партию.
