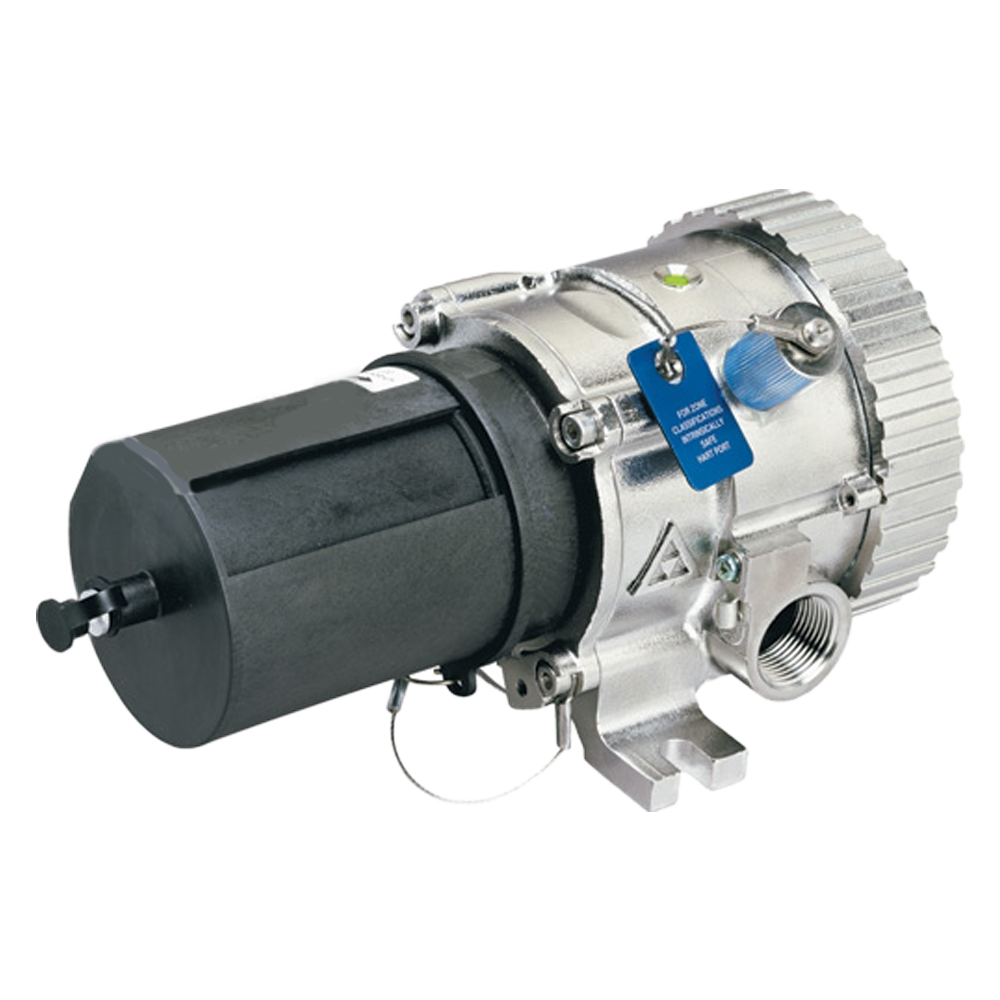

GT-3000 газоанализаторы стационарные электрохимические

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), Cl2 Хлор, H2S Дигидросульфид (Сероводород), NH3 Аммиак, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 0ExiaIICT4, 2ExdmiaIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные газоанализаторы GT-3000 предназначены для непрерывного контроля за утечками опасных концентраций токсичных газов и уровня кислорода в рабочей зоне.

Конструктивно стационарные газоанализаторы GT-3000 состоят из сменного сенсорного модуля модели GTS, соединённого с трансмиттером сигналов модели GTХ. Единый трансмиттер сигналов совместим со всеми типами сенсорных модулей GTS. Варианты моделей электрохимических сенсоров возможны для различных диапазонов концентраций.

Прибор является 2х-проводным устройством, вырабатывающим выходной аналоговый сигнал 4-20 мА, пропорциональный концентрации обнаруживаемого газа, и способным работать с коммуникационным протоколом HART.

Особенности GT-3000:

Газоанализатор GT-3000 совместим для работы с устройствами, способными выполнять мониторинг линейного сигнала постоянного тока 4-20 мА. Все функции подачи тревожной сигнализации осуществляются устройством мониторинга.
Максимальное время прогрева - 150 сек.
Материал корпуса: нержавеющая сталь марки 316 (трансмиттер GTX); полифталамид РРА (сенсорный модуль GTS).
Резьбовое соединение корпуса – 25 мм или 3/4 дюйма NPT.

Технические характеристики

Диапазоны измерений

H2S Дигидросульфид (Сероводород)	0-20 ppm, 0-50 ppm, 0-100 ppm
Cl2 Хлор	0-10 ppm
NH3 Аммиак	0-100 ppm
O2 Кислород	0-25% об.
CO Углерода оксид (Угарный газ)	0-100 ppm, 0-500 ppm
SO2 Серы диоксид (Ангидрид сернистый)	0-20 ppm, 0-100 ppm

Погрешность измерений

H2S Дигидросульфид (Сероводород)	±2 (абсолютная); ±10% (относительная) - см. Варианты исполнений
Cl2 Хлор	±0,6 (абсолютная); ±10% (относительная) - см. Варианты исполнений
NH3 Аммиак	±2 (абсолютная); ±10% (относительная) - см. Варианты исполнений
O2 Кислород	±0,5 (абсолютная)
CO Углерода оксид (Угарный газ)	±5 (абсолютная); ±10% (относительная) - см. Варианты исполнений
SO2 Серы диоксид (Ангидрид сернистый)	±0,6 (абсолютная); ±10% (относительная) - см. Варианты исполнений

Принцип работы

Электрохимический

Выходные сигналы

HART, Релейный, Токовый 4-20 мА

Диапазон рабочих температур

-40...+50°С; -20...+50°С; -15...+40°С - см. Варианты исполнений

Исполнение по степени защиты

IP66

Питание

= 24 В

Вес

Не более 1 кг

Варианты исполнения

Сенсорный модуль	Обнаруживаемый газ и диапазон измерения	Пределы допускаемой основной погрешности	Время установления показаний* t(50) / t(90), с	Температурный диапазон эксплуатации
Сенсорный модуль GTSH2S20PR	Сероводород (0-20ppm)	в диап. 0-20ppm: ±2 (абс.); в диап. 20-100:±10% (отн.)	20/40	-40...+50 °С
Сенсорный модуль GTSH2S50PR	Сероводород (0-50ppm)		10/23
Сенсорный модуль GTSH2S100PR	Сероводород (0-100ppm)		10/23
Сенсорный модуль GTSCL210PR	Хлор (0-10ppm)	в диап. 0-5ppm: ±0,6 (абс.); в диап. 5-10: ±10% (отн.)	20/40	-20...+50 °С
Сенсорный модуль GTSNH3100PR	Аммиак (0-100ppm) **	в диап. 0-30ppm: ±2 (абс.); в диап. 30-100: ±10% (отн.)	24/65	-15...+40 °С
Сенсорный модуль GTSO225VR	Кислород (0-25 % об.)	±0,5 (абс.)	7/30	-20...+50 °С
Сенсорный модуль GTSCO100PR	Оксид углерода (0-100ppm)	в диап. 0-50ppm: ±5 (абс.); в диап. 50-500: ±10% (отн.)	15/40
Сенсорный модуль GTSCO500PR	Оксид углерода (0-500ppm)	в диап. 0-50ppm: ±5 (абс.); в диап. 50-500: ±10% (отн.)	12/25
Сенсорный модуль GTSSO220PR	Диоксид серы (0-20ppm)	в диап. 0-5ppm: ±0,6 (абс.); в диап. 5-100: ±10% (отн.)	12/30
Сенсорный модуль GTSSO2100PR	Диоксид серы (0-100ppm)	в диап. 0-5ppm: ±0,6 (абс.); в диап. 5-100: ±10% (отн.)	15/35

* Время установления значения показаний в процентном отношении при подачи на сенсор газа с концентрацией, соответствующей полной шкале.
** Наличие фоновой концентрации аммиака может сократить срок службы датчика.

Скачать документацию

GT-3000 газоанализаторы стационарные электрохимические. Методика комплектации оборудования.
