Хоббит-Т исп. И21:Ex газоанализаторы стационарные многоканальные взрывозащищенные

Газоанализаторы серии «Хоббит-Т» в исполнении И21:Ex предназначены для контроля недостаточного или избыточного содержания кислорода в воздухе рабочей зоны, а также для контроля опасной загазованности горючими или токсичными газами во взрывоопасных зонах помещений и наружных установок.

Набор измеряемых газов и количество каналов контроля задаются потребителем при заказе газоанализатора Хоббит-Т в исполнении И21:Ex. Один измерительный канал обеспечивает контроль одного из вышеперечисленных газов в одной точке рабочей зоны. Максимальное число каналов – 16.

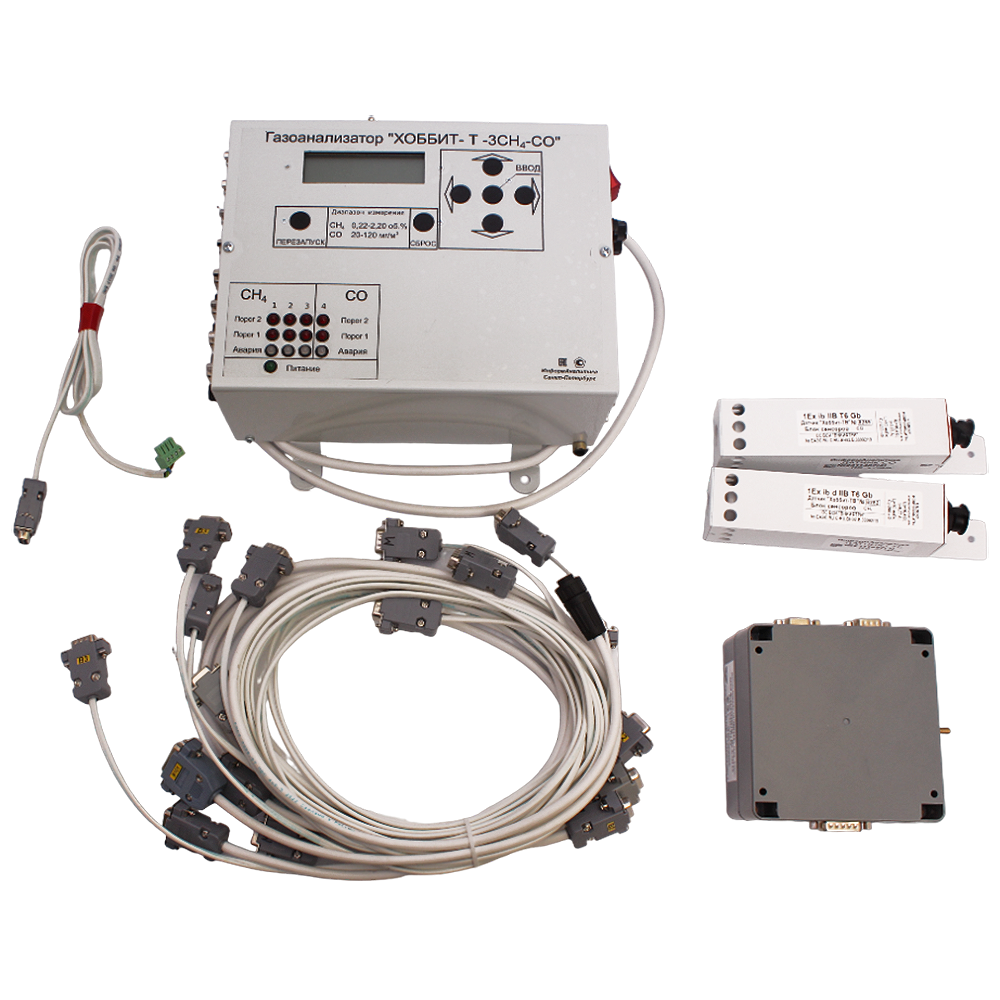

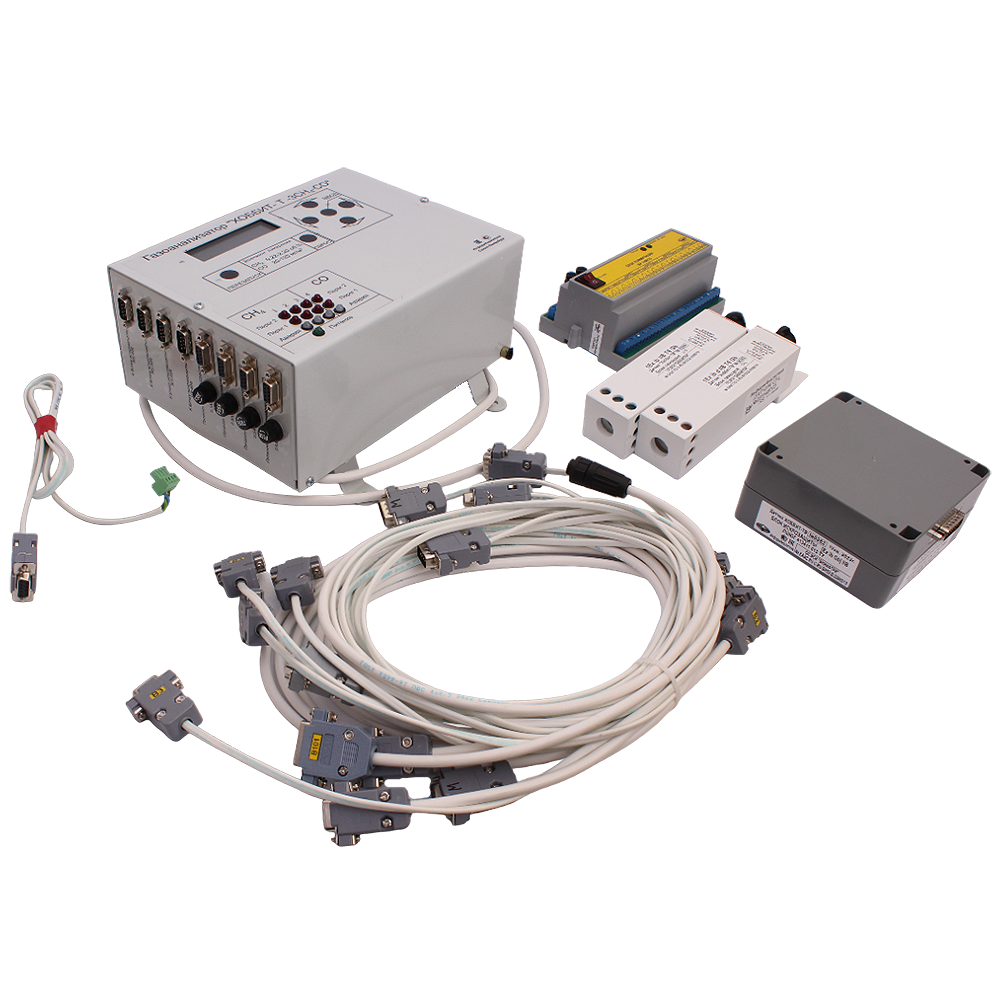

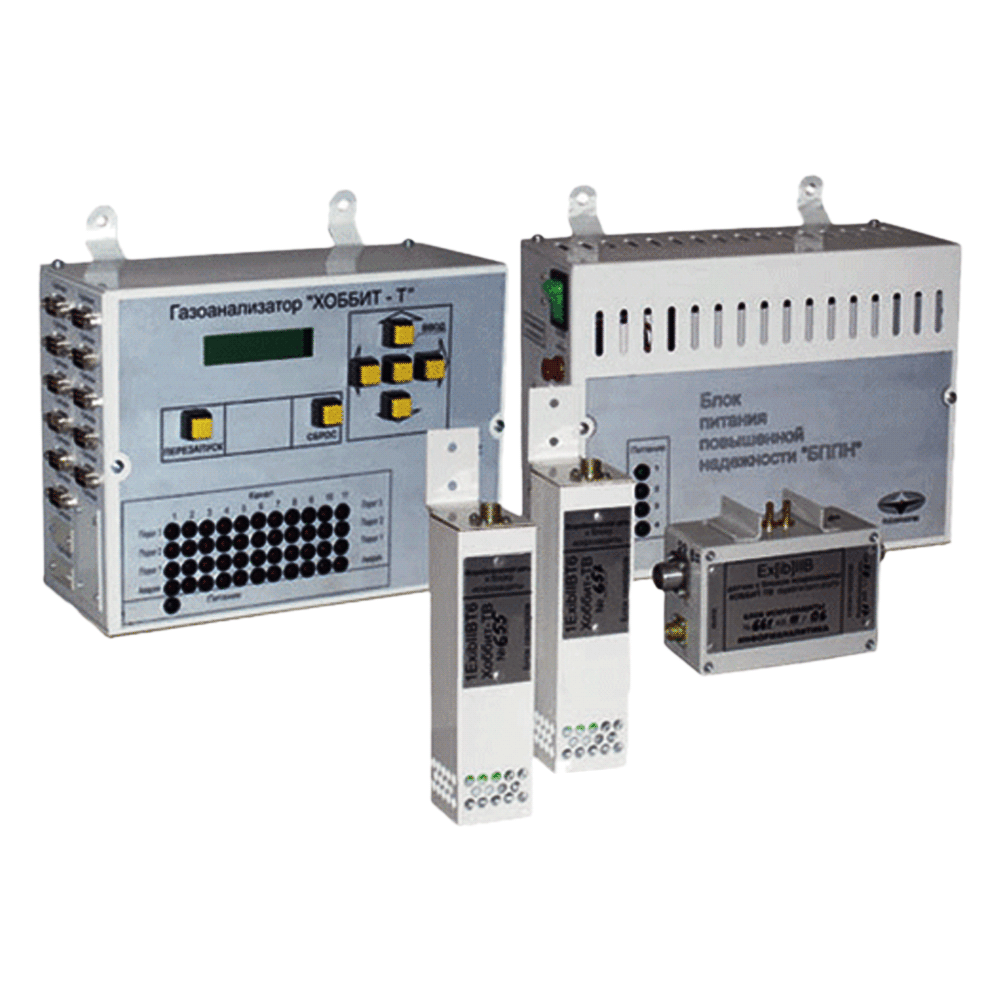

Стационарный газоанализатор серии «Хоббит-Т» в исполнении И21:Ex состоит из взрывозащищенных датчиков типа «Хоббит-ТВ» (по количеству каналов измерения, от 1 до 16) и блока индикации. Для управления внешними исполнительными устройствами в комплект поставки могут быть включены блоки коммутации. Кроме того, данное исполнение имеет блоки питания повышенной надежности (БППН). Если количество взрывозащищенных каналов измерения не превышает 4-х, то БППН встроен в блок индикации. Если превышает, то БППН изготавливается в отдельном корпусе.

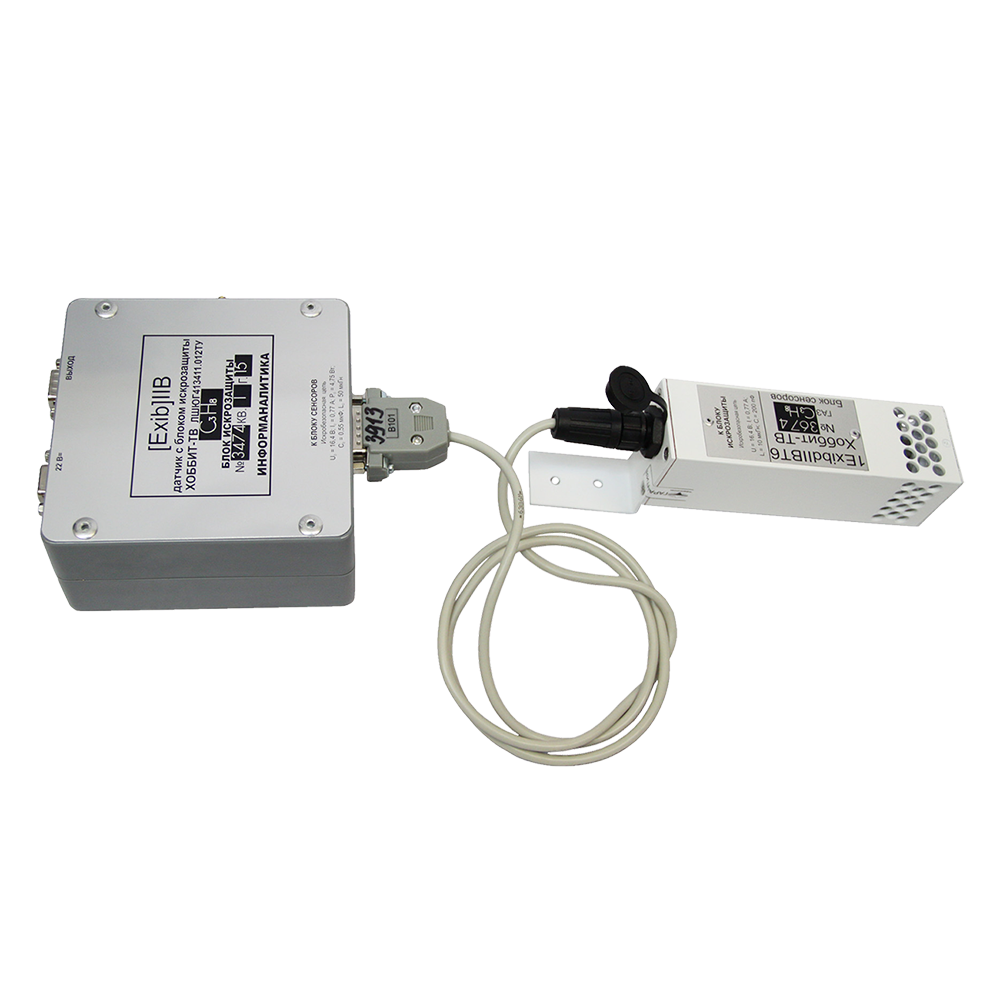

Взрывозащищенные датчики типа «Хоббит-ТВ» состоят из блока сенсоров и блока искрозащиты. Они соответствуют требованиям ГОСТ Р 51330.10-2005 и ГОСТ Р 51330.0-2005, имеют вид взрывозащиты типа «искробезопасная электрическая сеть» с уровнем «взрывобезопасный». Маркировка блока искрозащиты – [Exib]IIB, блока сенсоров электрохимического принципа действия - 1ExibIIBT6, блока сенсоров термокаталитического и оптического принципа действия - 1ExibdIIBT6.

Стационарный газоанализатор Хоббит-Т в исполнении И21:Ex обеспечивает непосредственный отсчет результатов измерения в цифровой форме с индикацией единиц измерения (мг/м3, или мг/дм3, или об.%), химической формулы контролируемого газа, номера канала.

На дисплей также выводятся сообщения об ошибках, индицируется диалоговый режим при калибровке и обработке критических ситуаций.

На каждый канал измерения предусмотрен токовый выход (0-5 мА или 4-20 мА), предусмотрена возможность связи с компьютером с помощью последовательного интерфейса.

Обеспечивается для каждого канала измерения раздельная светодиодная сигнализация превышения заданных пороговых уровней загазованности и дублирование ее встроенным звуковым сигналом.

Кроме того, обеспечивается раздельная для каждого канала измерения светодиодная сигнализация неисправности канала измерения, дублируемая звуковым сигналом.

Для каждого канала измерения газоанализатора Хоббит-Т в исполнении И21:Ex предусмотрена возможность управления внешними исполнительными устройствами при помощи контактов реле (блок коммутации).

Принцип действия газоанализатора Хоббит-Т в исполнении И21:Ex основан на измерении токов электрохимических (для O2 и токсичных газов), термокаталитических (для суммы горючих газов) или оптических (для CO2) чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.

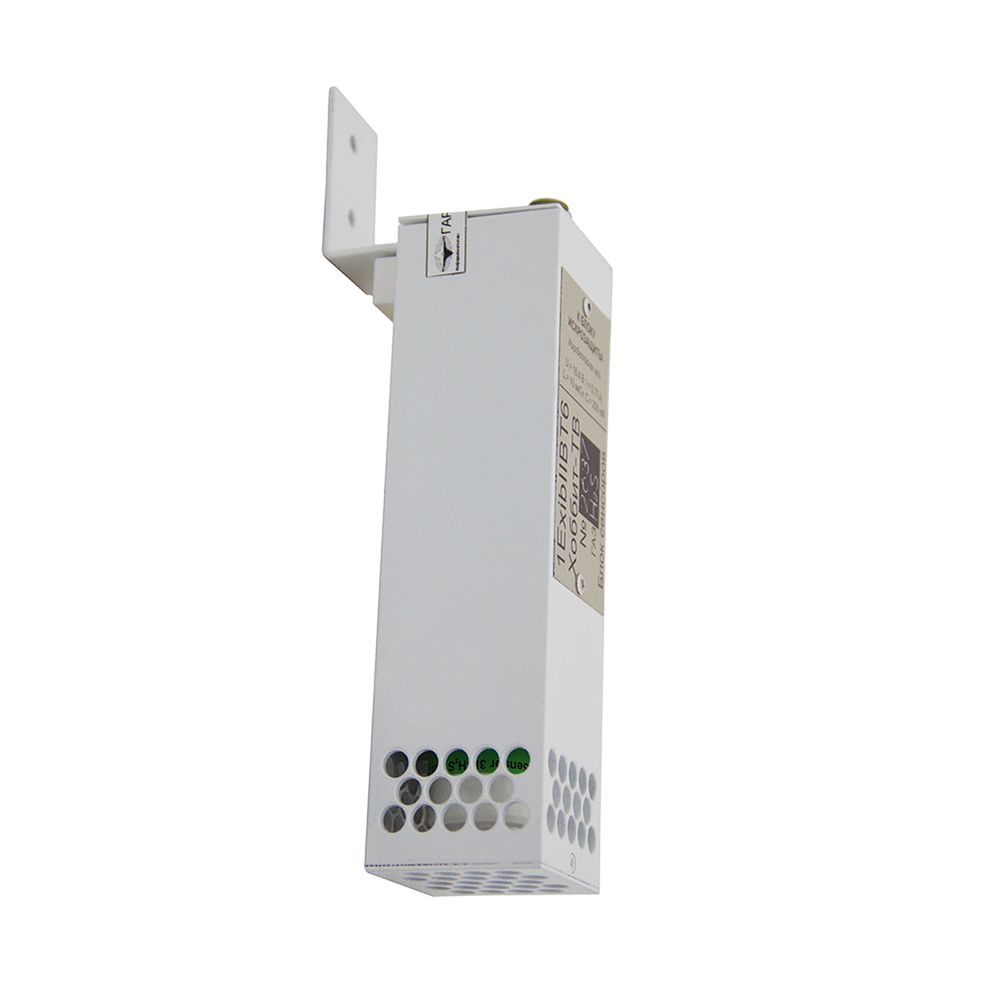

Блок сенсоров датчика «Хоббит-ТВ» предназначен для преобразования парциального давления измеряемого газа в электрический сигнал, передаваемый в блок индикации. В блоке сенсоров расположен сенсор со схемой усилителя и контроллер, обеспечивающий аналого-цифровое преобразование сигнала и передачу последовательного двоичного кода по линии связи на блок индикации. Блок сенсоров размещен в малогабаритном корпусе с кронштейном и предназначен для крепления на стене.

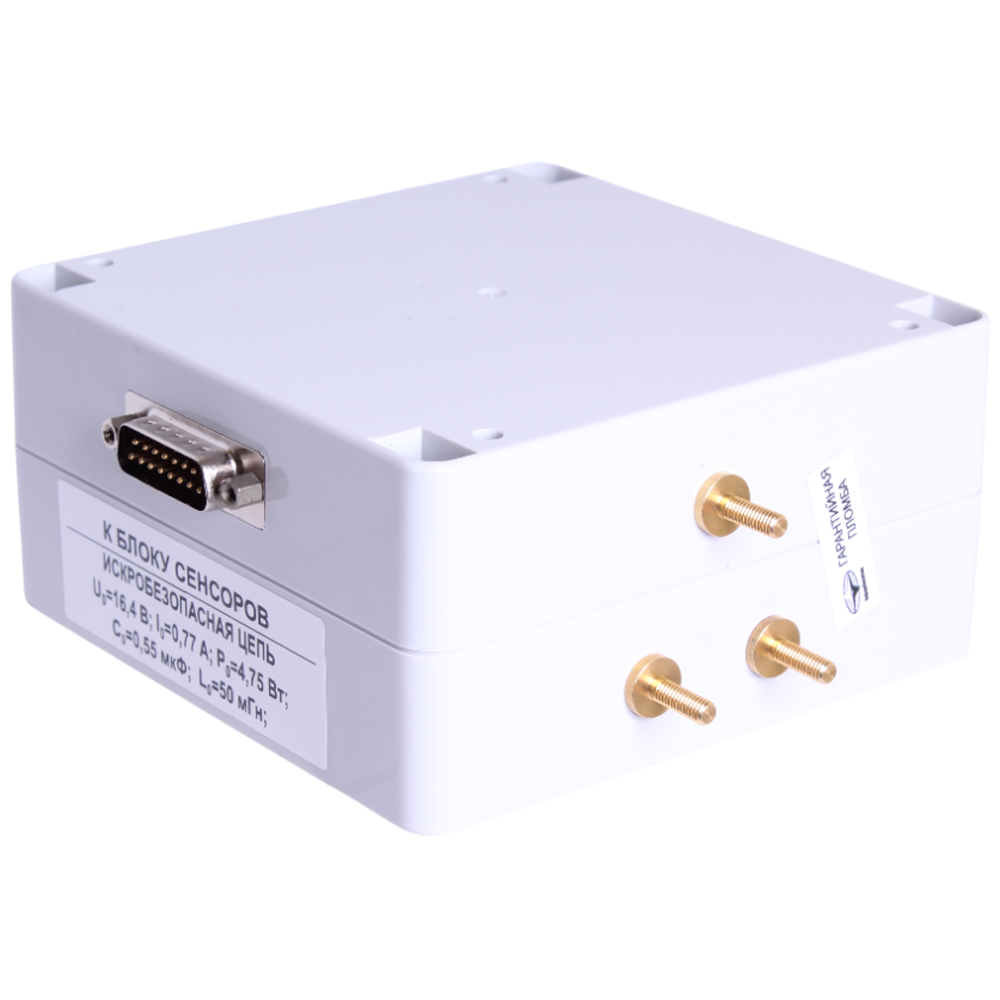

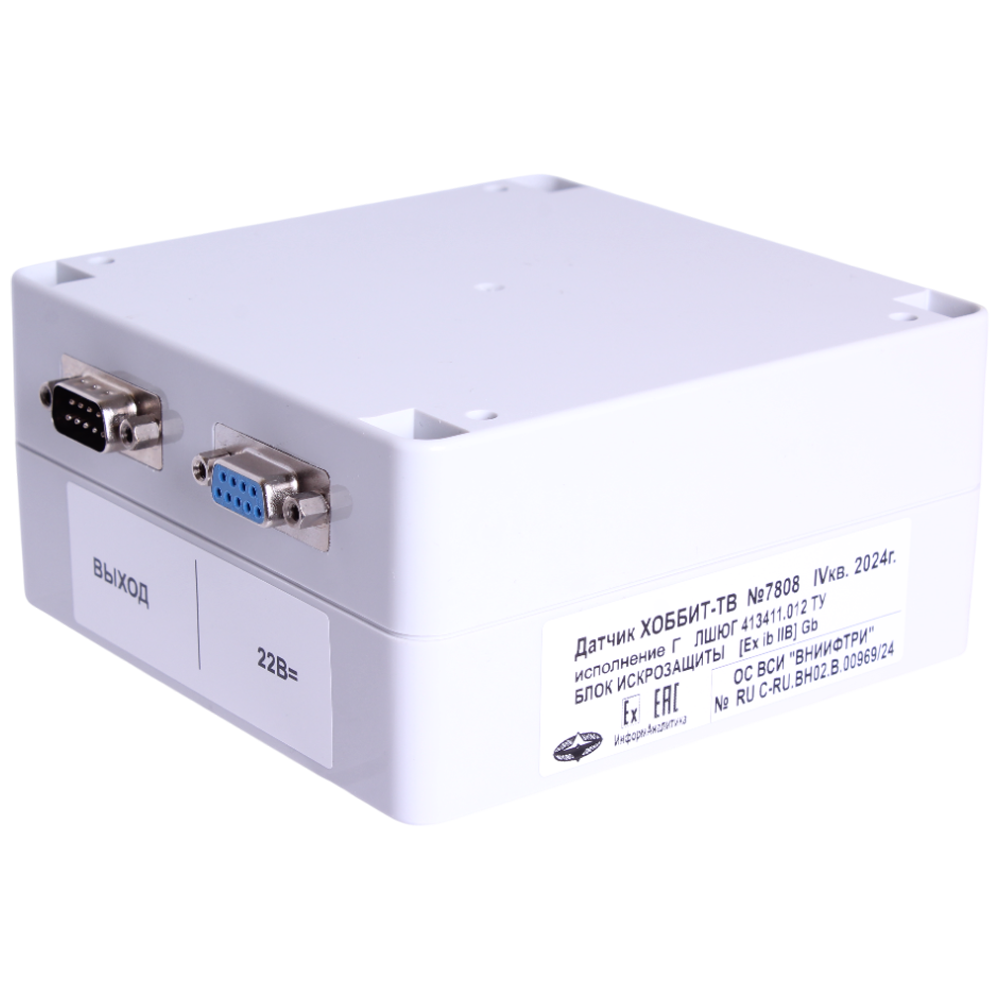

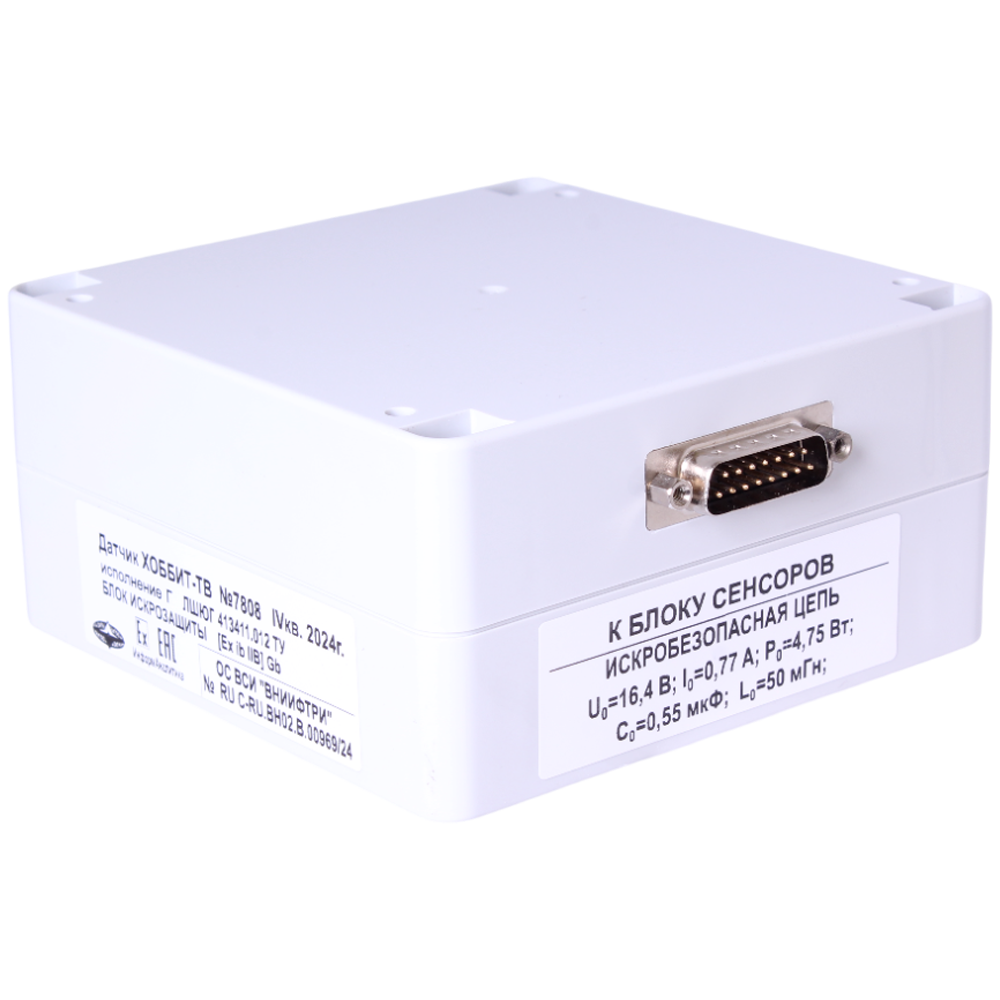

Блок искрозащиты датчика «Хоббит-ТВ» обеспечивает гальваническую развязку цепей, находящихся во взрывоопасной зоне, и блока индикации. Преобразует питающую и сигнальную линии в искробезопасные, пригодные для подключения блока сенсоров датчика «Хоббит-ТВ». Корпус блока искрозащиты изготавливается для крепления на шине заземления шириной 41 мм тремя резьбовыми шпильками.

Для исполнения И21:Ex (взрывозащищенного) соединение датчиков возможно только «звездой».

Блок индикации газоанализатора Хоббит-Т в исполнении И21:Ex выполняет следующие функции: формирование питающих напряжений  блоков датчиков; прием и обработку сигналов блоков датчиков; отображение результатов измерений на дисплее; формирование сигналов предупреждения о достижении заданных уровней загазованности (светодиодная и звуковая сигнализация), формирование сигналов токовых выходов; формирование сигналов управления блоками коммутации; связь с компьютером для изменения настроек, калибровки и считывания информации; выбор режима работы дисплея и управление встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации; обеспечение диалогового режима при калибровке газоанализатора.

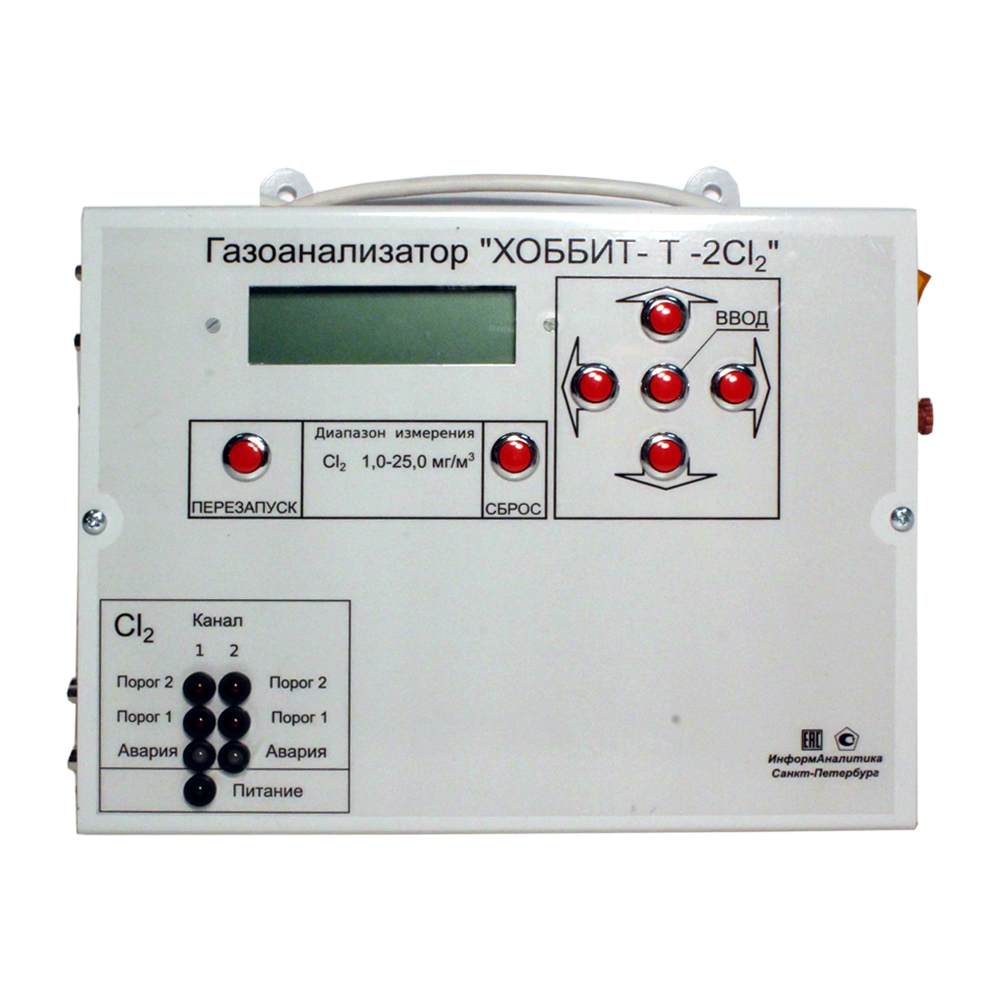

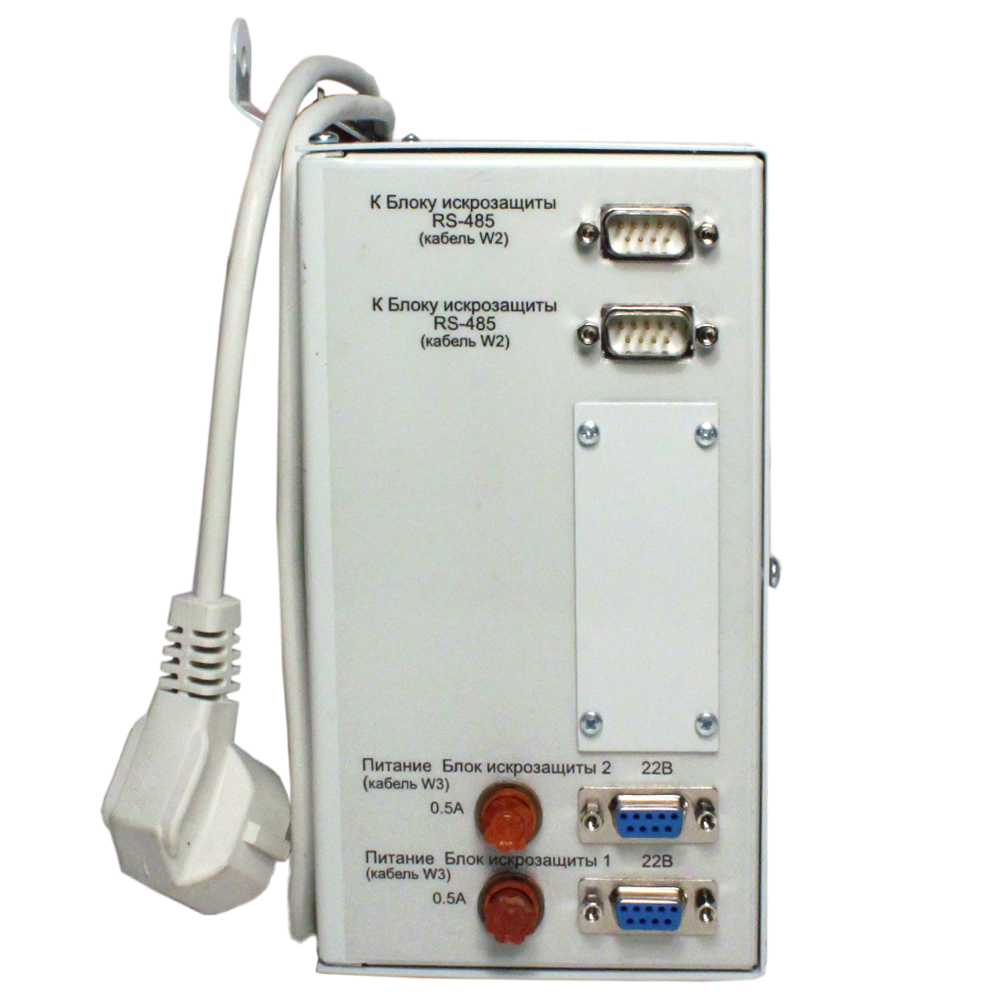

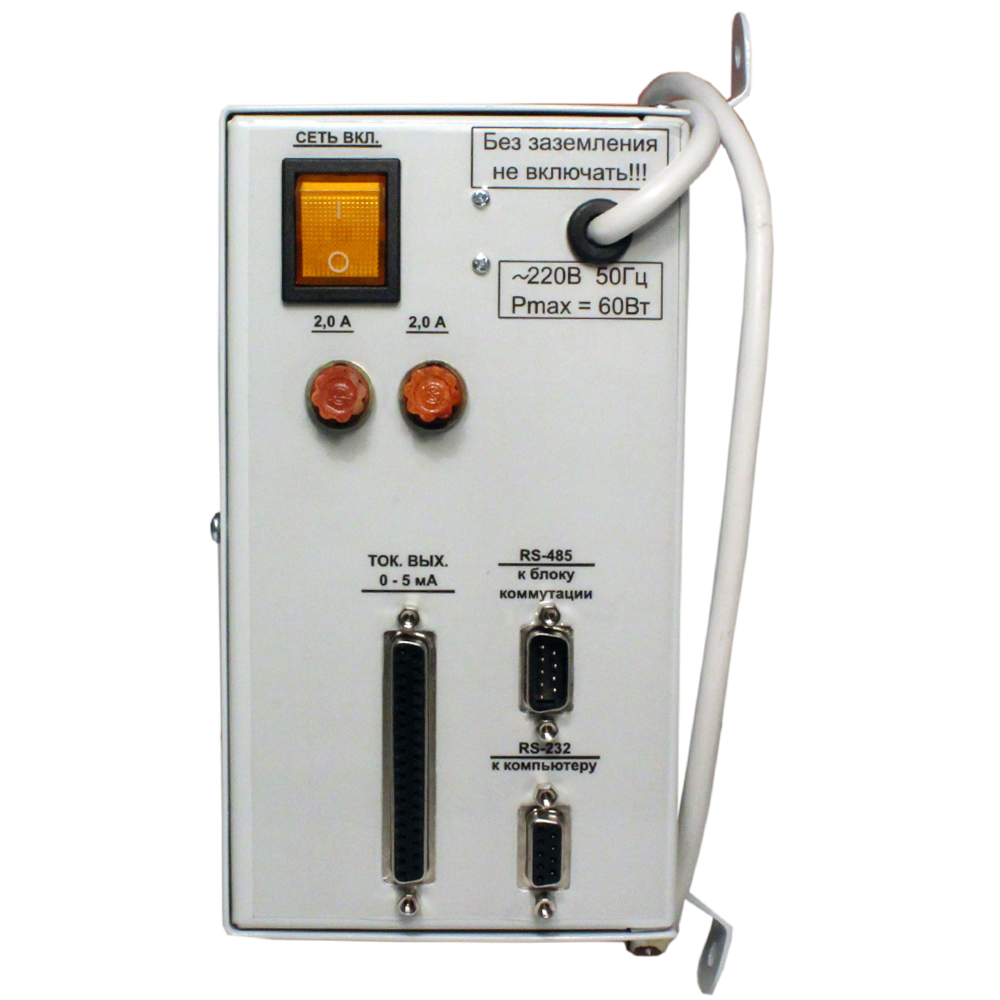

Блок индикации размещен в металлическом корпусе с двумя кронштейнами для крепления к щиту или стене.

Результаты измерений выводятся на жидкокристаллический дисплей. При числе каналов два и более, измеренные значения концентраций на дисплей выводятся поочередно циклически, начиная с первого канала. На дисплее отображается номер канала и химическая формула измеряемого газа в верхней строке, измеренная концентрация газа и единицы измерения – в нижней строке. Предусмотрен режим ручного выбора просматриваемого канала.

Для сигнализации о достижении пороговых значений загазованности или неисправности каналов измерения в блоке индикации установлены устройство звукового оповещения и светодиодное табло. Для каждого канала измерения имеются светодиоды на каждый заданный порог  и светодиод «Авария». Зажигание любого светодиода дублируется звуковым сигналом.

В блоке индикации для каждого канала измерения имеется токовый выход: 0-5 мА (стандартно) или 4-20 мА (по заказу).

Блок коммутации газоанализатора Хоббит-Т в исполнении И21:Ex предназначен для управления внешними исполнительными устройствами (пускателями двигателей вентиляторов, сирен и проч.). Блоки коммутации БР-10 могут быть изготовлены с различным количеством реле (от 1 до 10, для разного числа подключаемых внешних  устройств). Если требуется подключить более 10 устройств, то используется несколько блоков коммутации. Сигналы, управляющие работой блоков коммутации, подаются с блока индикации последовательно: с блока индикации на первый блок коммутации, с первого блока коммутации на второй и т.д.

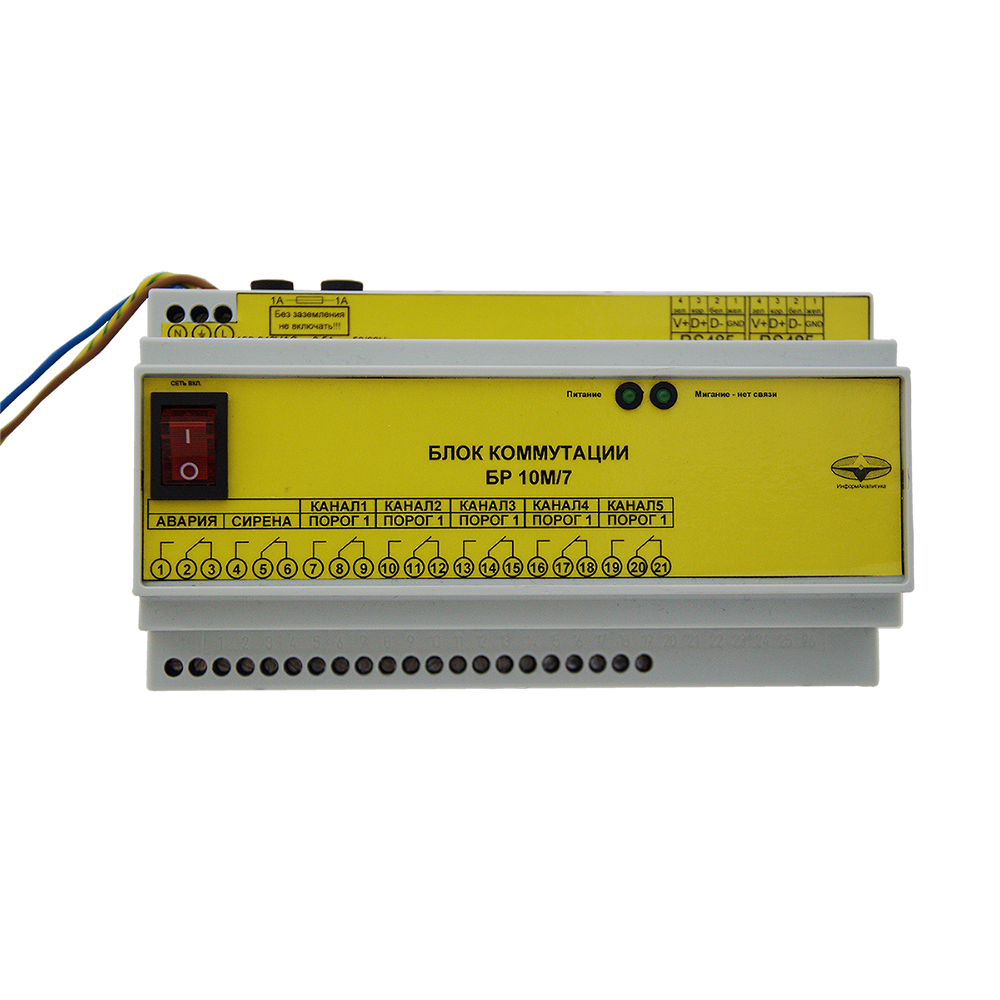

Конструктивно блок коммутации типа БР-10 выполняется в унифицированном корпусе для крепления на DIN-рейку. В блоках коммутации используются реле, «сухие» контакты которых выведены на клеммную колодку на лицевой панели блока. Нагрузочная способность контактов реле: 1А, 220В.

Для подключения одного внешнего устройства на клеммной колодке блока коммутации имеются следующие клеммы «сухих» контактов реле: нормально разомкнутый контакт; переключаемый контакт; нормально замкнутый контакт.

В первом блоке коммутации расположены выходы управления двумя внешними устройствами, общими для всех каналов газоанализатора: «АВАРИЯ» - для реагирования на неисправность какого-либо канала измерения; «СИРЕНА» - для подключения внешнего звукового устройства, дублирующего встроенный источник звука.

Все прочие выходы управления дублируют состояние пороговых устройств блока индикации, переключающихся при превышении концентрацией контролируемого газа заданных порогов: зажигание светодиода «КАНАЛ №.. ПОРОГ №..» на блоке индикации дублируется переключением соответствующего выхода блоке коммутации - «КАНАЛ №.. ПОРОГ №..».

Блоки коммутации БР-10 позволяют программировать работу реле по определенным условиям. Программирование осуществляется изготовителем по заданию заказчика, либо заказчиком самостоятельно при помощи специального ПО, поставляемого по заказу.

Блоки газоанализатора Хоббит-Т в исполнении И21:Ex соединяются четырехпроводными кабелями с сечением медного провода не менее 0,75 мм2. Рекомендуемые марки кабеля: ПВС 4х0,75 или LIYY  4х0,75.

По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу).

По горючим газам: 10% НКПР, 20% НКПР.

По токсичным газам: от 1 ПДК до 25 ПДК токсичного газа.

• Блок(и) сенсоров.
• Блок(и) искрозащиты.
• Блок индикации (или Блок индикации со встроенным БППН, если количество каналов от 1 до 4).
• Блок питания повышенной надежности БППН (если количество каналов от 5 до 16).
• Комплект кабелей и аксессуаров для прокладки кабеля.
• Ответная часть к разъему "Токовый выход".
• Руководство по эксплуатации.
• Паспорт.

• Блок(и) коммутации.
• Методика поверки.

Хоббит-Т исполнение И21:Ex. Руководство по эксплуатации.

Хоббит-Т исполнение И21:Ex. Паспорт.

Хоббит-Т исполнение И21:Ex. Руководство по эксплуатации. Приложение Г. Инструкции по ручному управлению.

Хоббит-Т исполнение И21:Ex. Руководство по эксплуатации. Приложение Д. Инструкция по расчету и монтажу линий связи.

Хоббит-Т исполнение И21:Ex. Руководство по эксплуатации. Приложение Е. Габаритные чертежи.

Хоббит-Т исполнение И21:Ex. Руководство по эксплуатации. Схема электрическая соединений ИА010.00.000-07 Э4_v03.
