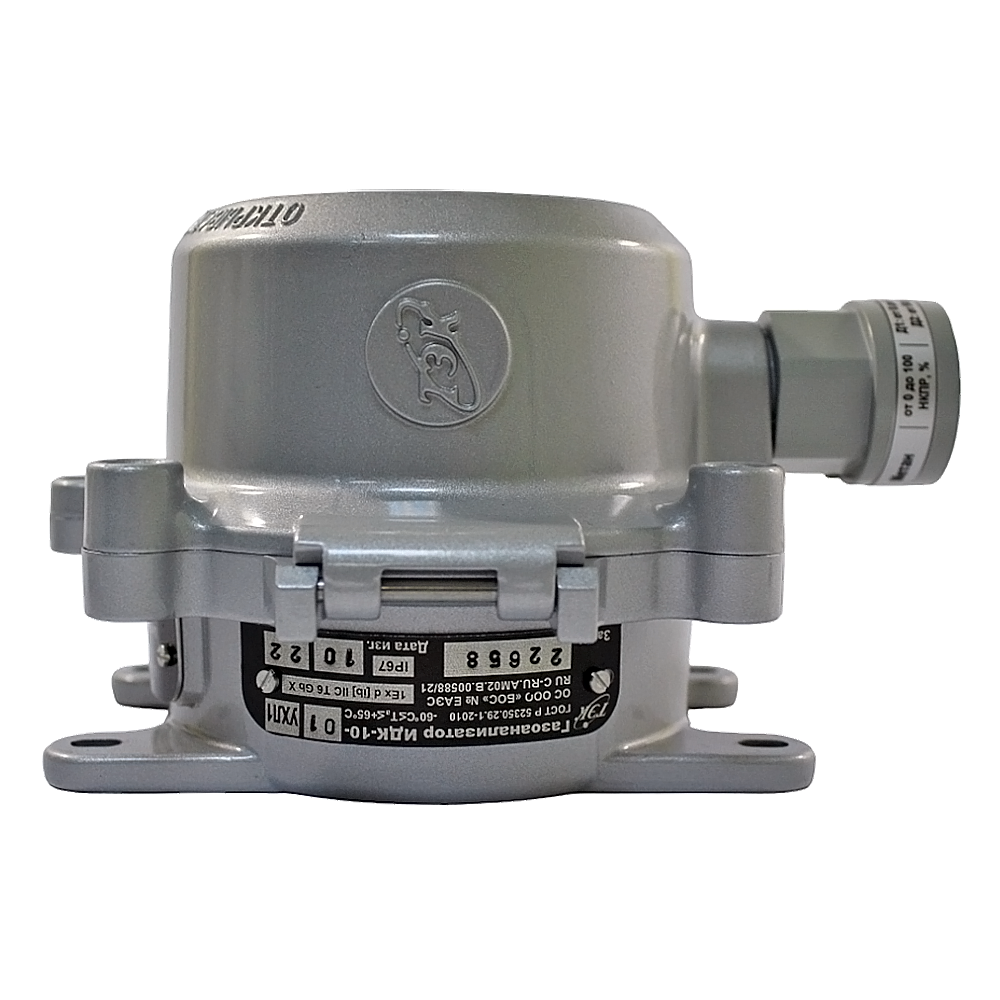

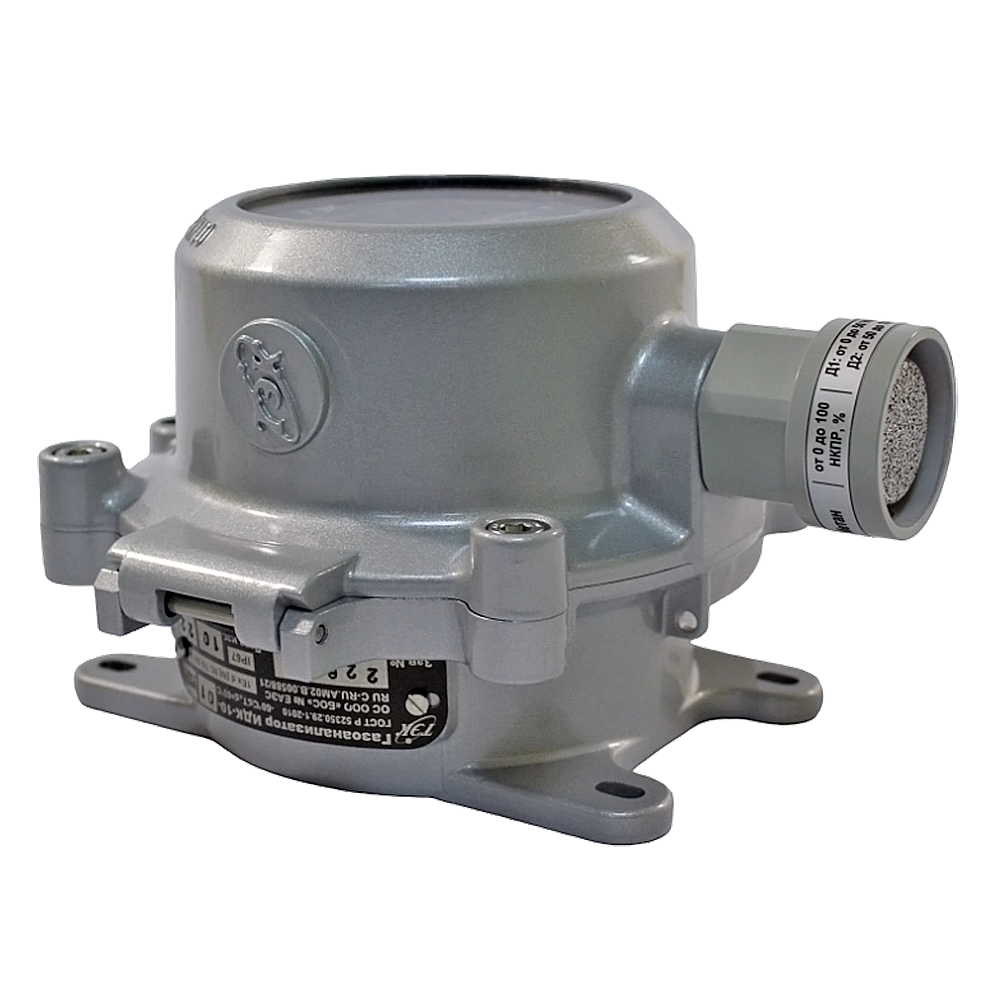

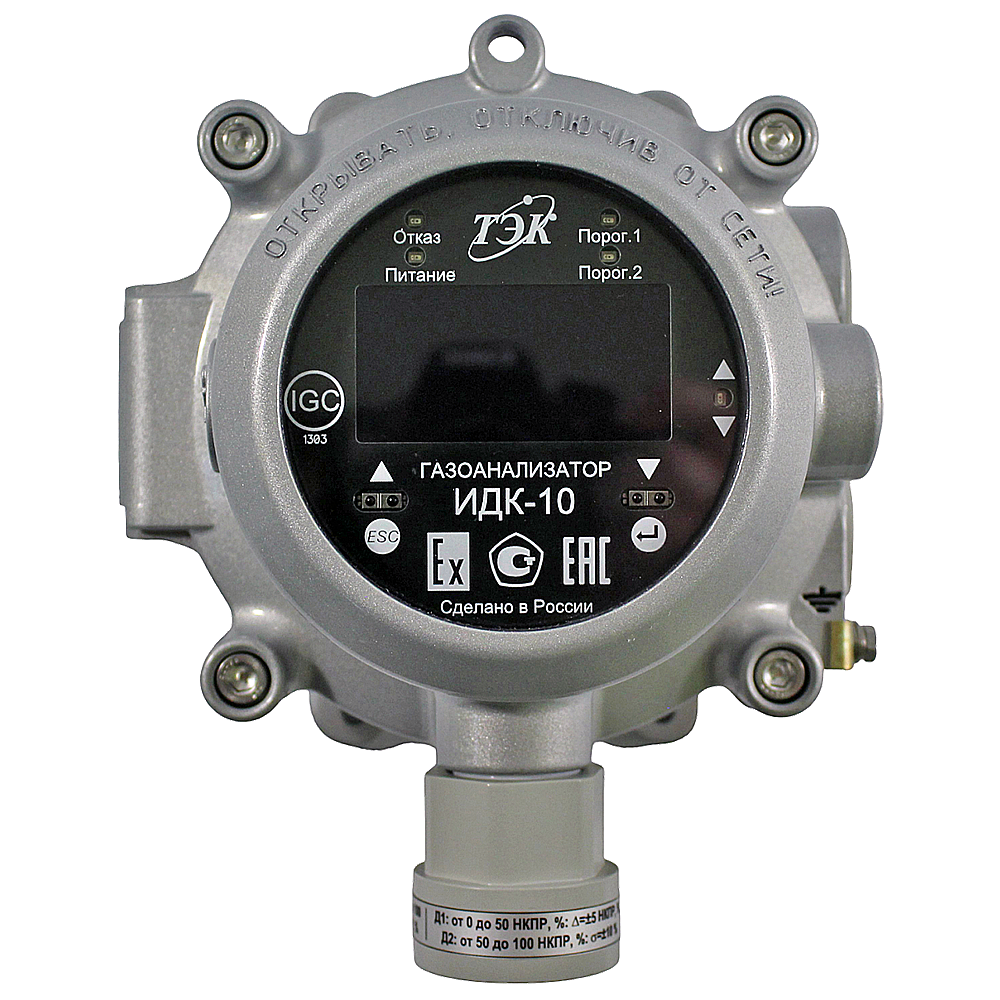

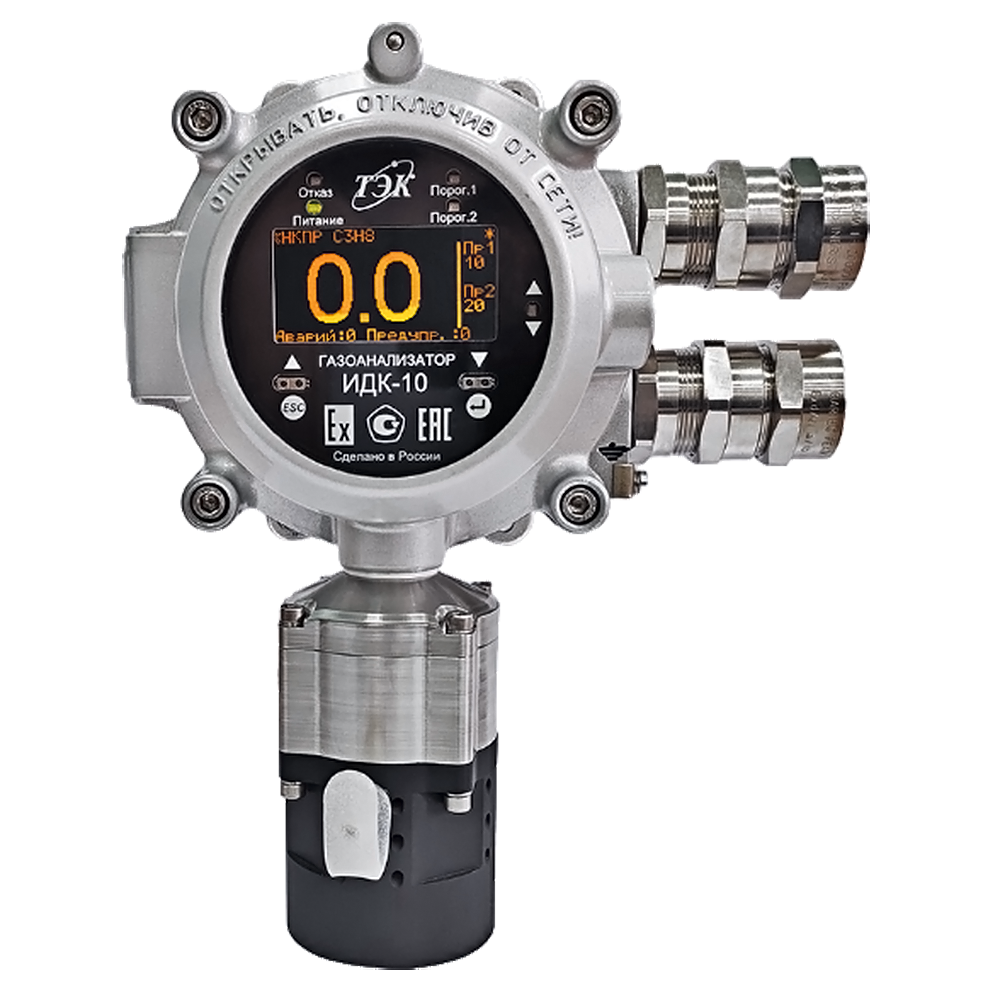

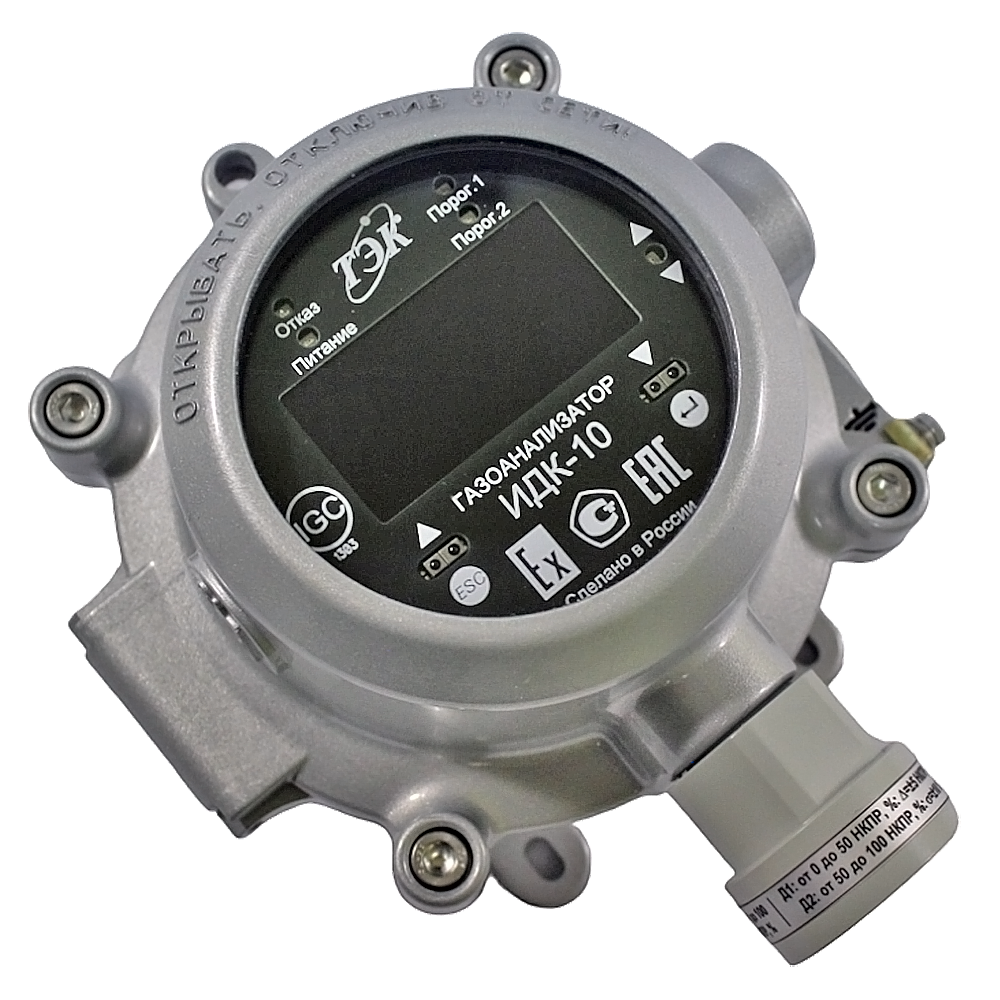

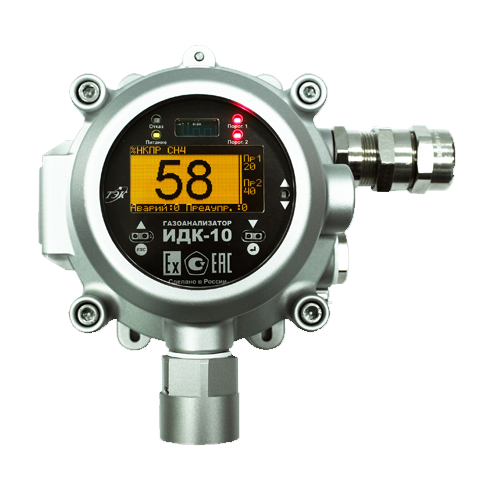

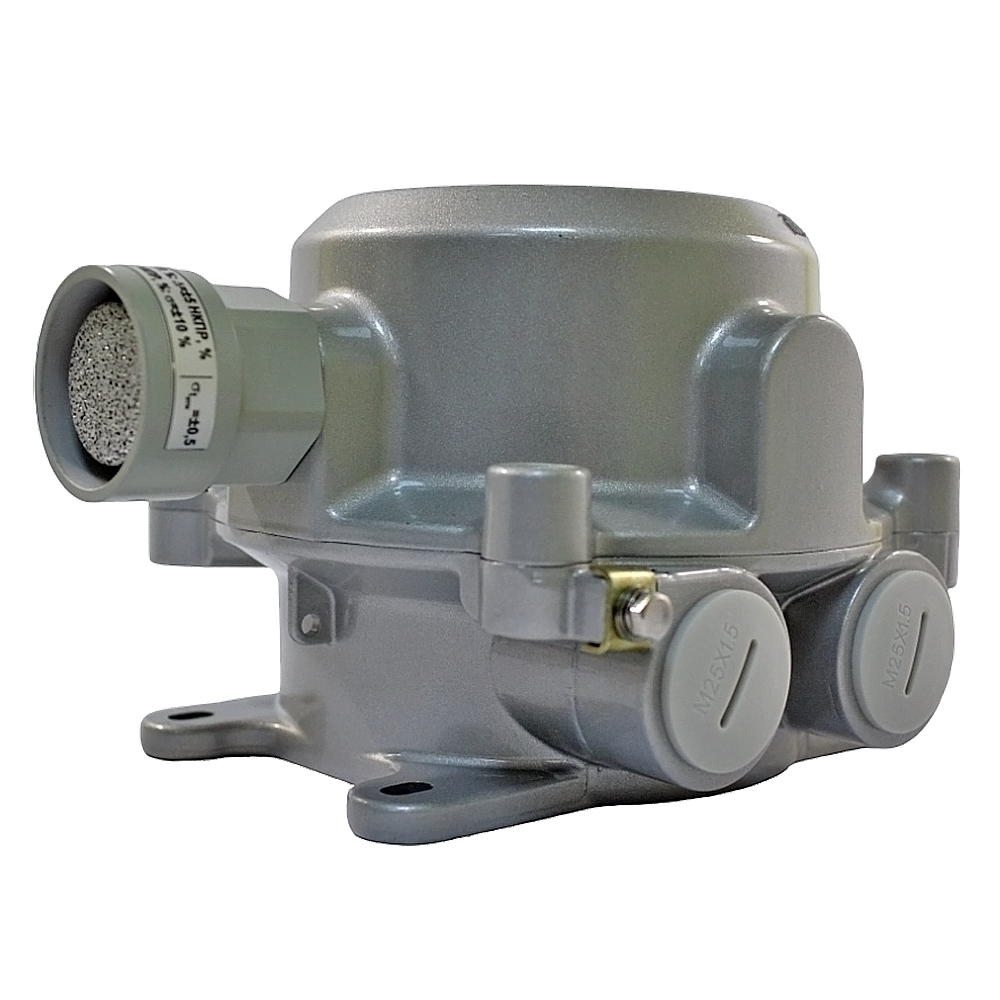

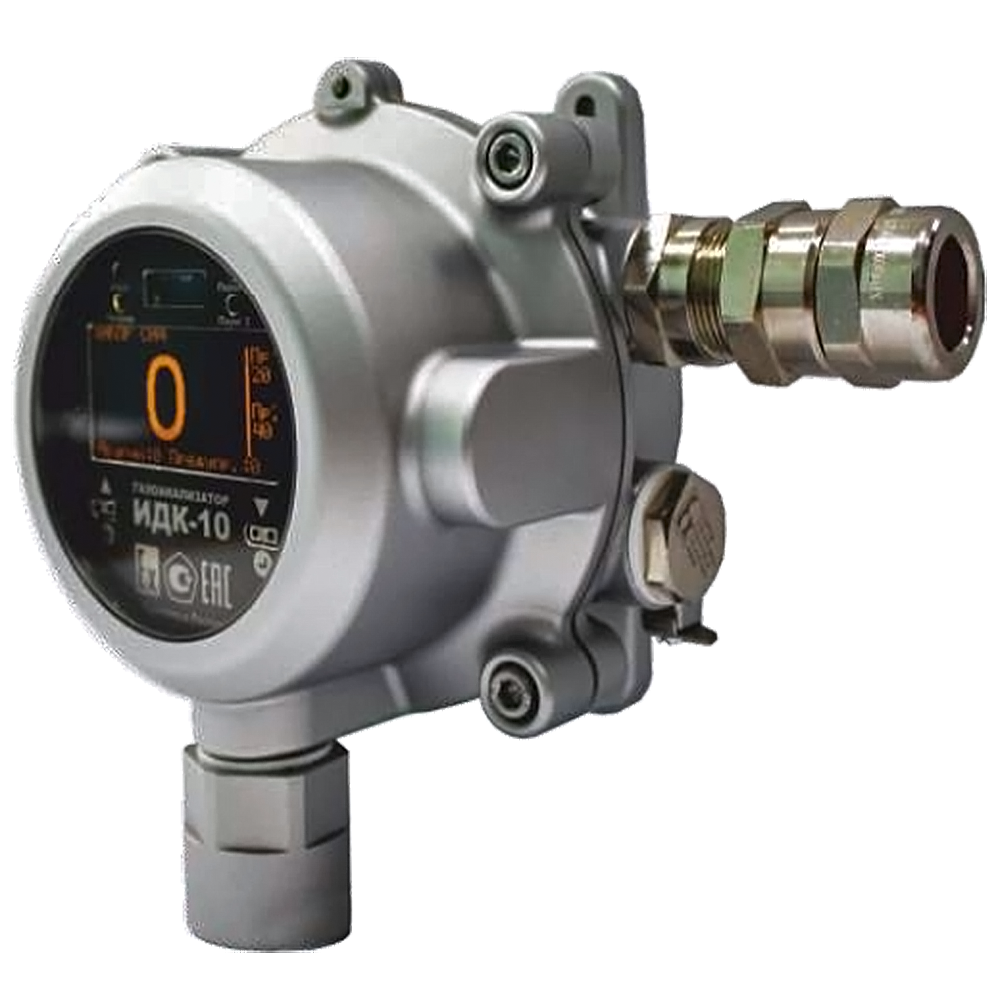

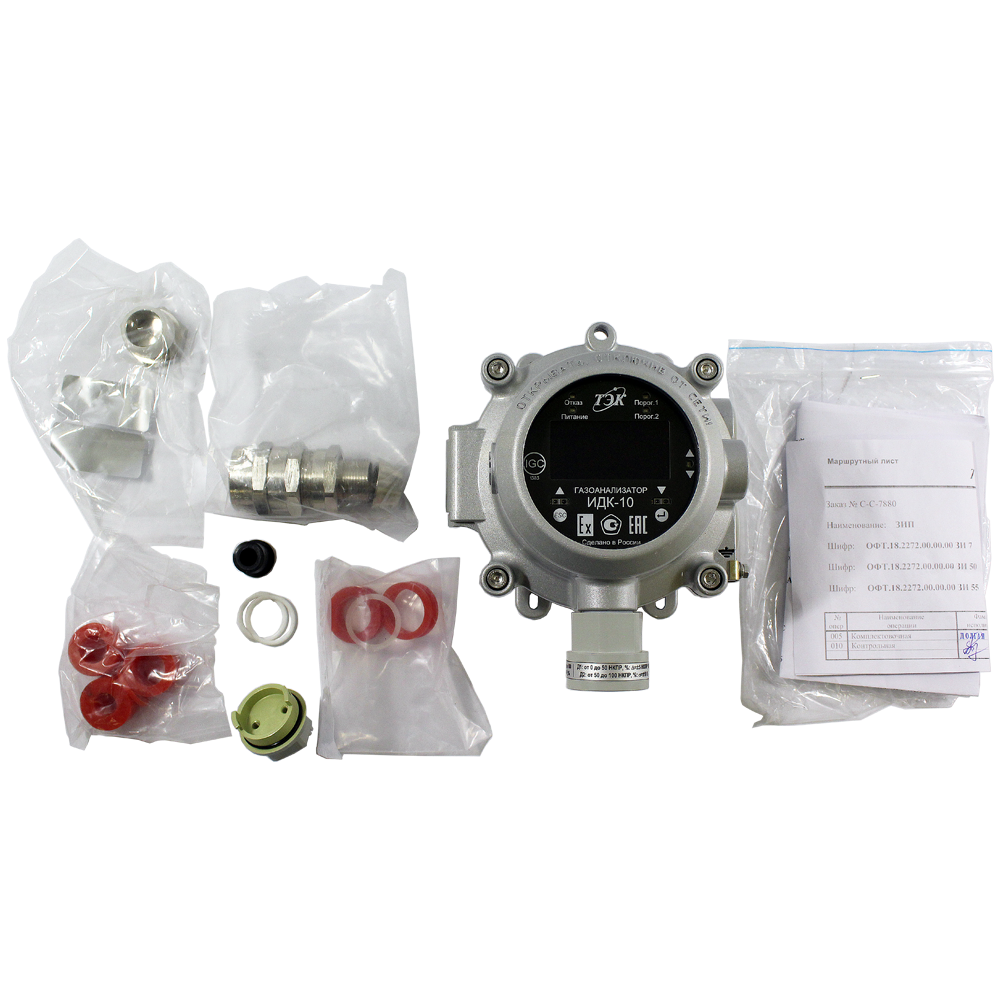

ИДК-10-Х1 газоанализаторы стационарные оптические

Газоанализаторы ИДК-10-Х1 — электронные, интеллектуальные приборы полевого исполнения со встроенным программным обеспечением для контроля загазованности с функцией информационного обмена по цифровым протоколам связи.

Стационарные газоанализаторы ИДК-10-Х1 позволяют производить всесторонний мониторинг опасных концентраций горючих газов и паров нефтепродуктов в потенциально опасных местах.

Газоанализаторы могут монтироваться в помещениях и на открытых площадках, относящихся к зонам 1 и 2, а большой яркий графический дисплей отображает текущую концентрацию по месту эксплуатации прибора. Высокое качество и надежность газоанализаторов подтвержденная сертификатом МЭК.

Преимущества газоанализаторов серии ИДК-10-Х1:

  • Две модификации по климатическому исполнению: УХЛ1 и ОМ1 (морское исполнение) — покрывает все климатические зоны России.
  • Большой графический дисплей, оптические кнопки и интуитивное меню настроек позволяют настраивать газоанализатор без вспомогательного оборудования.*
  • Возможность измерения паров нефтепродуктов.
  • Ведение архивов событий с возможностью выгрузки их и отправки их по почте с помощью мобильного приложения** или с помощью программного обеспечения, установленного на ПК.
  • Интеграция в систему «Технического обслуживания и ремонта» по HART-интерфейсу.
  • Возможность хранения калибровок по нескольким газам с последующим переключением пользователем контролируемого типа газа по месту.
  • Возможность использовать газ-эквивалент для функциональной проверки по месту эксплуатации с помощью коэффициентов пересчета.
  • Аналоговый выхода 4-20 мА с HART-интерфейсом, релейные выходы, интерфейс RS-485 и радиоканал IEEE 802.11 в базе прибора.
  • Широкий диапазон напряжения питания от 12 до 36 В обеспечивает уверенную работу при просадках и скачках напряжения.
  • Встроенная защита от переполюсовки питания обеспечивает высокую надежность от ошибок монтажа.
  • Режим теста аналогового выхода и реле.
  • Высокая устойчивость у электромагнитным помехам.
  • Высокая сейсмостойкость — 10 баллов по MSK-64.
  • Адаптивный обогрев сенсора и блока.
  • Взрывозащищенная оболочка с удобным боксом подключения.
  • Богатый выбор дополнительных принадлежностей.

*Доступна модификация без дисплея и кнопок.

**Во взрывоопасной зоне использовать только сертифицированное оборудование.



Таблица 1. Перечень контролируемых газов (код модификации)

Код газа

Газ

Модификации

Название

№ CAS

Химическая формула

ИДК-10-Х1

ИДК-10-Х2

01

Метан

74-82-8

СН4

+

+

A1

+

-

02

Этан

74-84-0

С2Н6

+

+

03

Пропан

74-98-6

С3Н8

+

+

A3

+

-

04

Бутан

106-97-8

С4Н10

+

+

05

Пентан

109-66-0

С5Н12

+

+

06

Гексан

110-54-3

С6Н14

+

+

07

Изобутан

75-28-5

С4Н10

+

+

08

Изопентан

78-78-4

С5Н12

+

+

09

Этилен

74-85-1

C2H4

+

+

10

Пропилен

115-07-1

C3H6

+

-

11

Бензол

71-43-2

C6H6

+

+

12

Гептан

142-82-5

C7H16

+

-

13

Метанол

67-56-1

CH3OH

+

-

14

Толуол

108-88-3

C7H8

+

-

15

Оксид этилена

75-21-8

C2H4O

+

-

16

Оксид углерода

630-08-0

СО

-

+

17

Водород

13333-74-0

Н2

-

+

18

Аммиак

7664-41-7

NH3

-

+

19

Винилхлорид

75-01-4

C2H3Cl

-

+

20

Диоксид углерода

124-38-9

СО2

+

-

21

Ацетон

67-64-1

C3H6O

+

-

22

Бензина АИ-92

8006-61-9



+

-

23

Бензина АИ-95

8006-61-9



+

-

24

Топливо дизельное

68476-34-6



+

-

25

Топливо для реактивных двигателей

8008-20-6



+

-

26

Бензин авиационный

8006-61-9



+

-

27

Пары уайт-спирита

64475-85-0



+

-


ИДК-10-Х1
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ
Тип: Стационарный/Одноканальный
Количество каналов: 1
Режим работы: Непрерывный
Наименования контролируемых компонентов: C4H10 Изобутан, C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C6H14 Гексан, C6H6 Бензол, C2H3CL Хлорэтен (Винилхлорид), C7H16 Гептан, C2H4 Этен (Этилен), C7H8 Метилбензол (Толуол), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), CH3OH Метанол (Метиловый спирт), C2H6 Этан, CH4 Метан, C3H6 Пропен (Пропилен), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), C3H8 Пропан, CO Углерода оксид (Угарный газ), C4H10 Бутан, NH3 Аммиак
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: 1ExdbibIIСT6Gb

Цена (без учета НДС): По запросу руб.

Технические характеристики

Описание

Газоанализаторы ИДК-10-Х1 — электронные, интеллектуальные приборы полевого исполнения со встроенным программным обеспечением для контроля загазованности с функцией информационного обмена по цифровым протоколам связи.

Стационарные газоанализаторы ИДК-10-Х1 позволяют производить всесторонний мониторинг опасных концентраций горючих газов и паров нефтепродуктов в потенциально опасных местах.

Газоанализаторы могут монтироваться в помещениях и на открытых площадках, относящихся к зонам 1 и 2, а большой яркий графический дисплей отображает текущую концентрацию по месту эксплуатации прибора. Высокое качество и надежность газоанализаторов подтвержденная сертификатом МЭК.

Преимущества газоанализаторов серии ИДК-10-Х1:

  • Две модификации по климатическому исполнению: УХЛ1 и ОМ1 (морское исполнение) — покрывает все климатические зоны России.
  • Большой графический дисплей, оптические кнопки и интуитивное меню настроек позволяют настраивать газоанализатор без вспомогательного оборудования.*
  • Возможность измерения паров нефтепродуктов.
  • Ведение архивов событий с возможностью выгрузки их и отправки их по почте с помощью мобильного приложения** или с помощью программного обеспечения, установленного на ПК.
  • Интеграция в систему «Технического обслуживания и ремонта» по HART-интерфейсу.
  • Возможность хранения калибровок по нескольким газам с последующим переключением пользователем контролируемого типа газа по месту.
  • Возможность использовать газ-эквивалент для функциональной проверки по месту эксплуатации с помощью коэффициентов пересчета.
  • Аналоговый выхода 4-20 мА с HART-интерфейсом, релейные выходы, интерфейс RS-485 и радиоканал IEEE 802.11 в базе прибора.
  • Широкий диапазон напряжения питания от 12 до 36 В обеспечивает уверенную работу при просадках и скачках напряжения.
  • Встроенная защита от переполюсовки питания обеспечивает высокую надежность от ошибок монтажа.
  • Режим теста аналогового выхода и реле.
  • Высокая устойчивость у электромагнитным помехам.
  • Высокая сейсмостойкость — 10 баллов по MSK-64.
  • Адаптивный обогрев сенсора и блока.
  • Взрывозащищенная оболочка с удобным боксом подключения.
  • Богатый выбор дополнительных принадлежностей.

*Доступна модификация без дисплея и кнопок.

**Во взрывоопасной зоне использовать только сертифицированное оборудование.



Таблица 1. Перечень контролируемых газов (код модификации)

Код газа

Газ

Модификации

Название

№ CAS

Химическая формула

ИДК-10-Х1

ИДК-10-Х2

01

Метан

74-82-8

СН4

+

+

A1

+

-

02

Этан

74-84-0

С2Н6

+

+

03

Пропан

74-98-6

С3Н8

+

+

A3

+

-

04

Бутан

106-97-8

С4Н10

+

+

05

Пентан

109-66-0

С5Н12

+

+

06

Гексан

110-54-3

С6Н14

+

+

07

Изобутан

75-28-5

С4Н10

+

+

08

Изопентан

78-78-4

С5Н12

+

+

09

Этилен

74-85-1

C2H4

+

+

10

Пропилен

115-07-1

C3H6

+

-

11

Бензол

71-43-2

C6H6

+

+

12

Гептан

142-82-5

C7H16

+

-

13

Метанол

67-56-1

CH3OH

+

-

14

Толуол

108-88-3

C7H8

+

-

15

Оксид этилена

75-21-8

C2H4O

+

-

16

Оксид углерода

630-08-0

СО

-

+

17

Водород

13333-74-0

Н2

-

+

18

Аммиак

7664-41-7

NH3

-

+

19

Винилхлорид

75-01-4

C2H3Cl

-

+

20

Диоксид углерода

124-38-9

СО2

+

-

21

Ацетон

67-64-1

C3H6O

+

-

22

Бензина АИ-92

8006-61-9



+

-

23

Бензина АИ-95

8006-61-9



+

-

24

Топливо дизельное

68476-34-6



+

-

25

Топливо для реактивных двигателей

8008-20-6



+

-

26

Бензин авиационный

8006-61-9



+

-

27

Пары уайт-спирита

64475-85-0



+

-


Пороги сигнализации

2 порога сигнализации

Принцип работы
Оптический, термокаталитический
Способ отбора пробы
Диффузионный (конвекционный)
Выходные сигналы
Токовый 4-20 мА, RS485, HART
Диапазон рабочих температур
-60...+50°С
Исполнение по степени защиты
IP66, IP67
Питание
= 24 В
Габариты
Без кабельных вводов: 149×188×109 мм
С кабельными вводами под бронированный кабель: 207×188×109 мм
Вес
В алюминиевом корпусе: 2,5 кг
В стальном корпусе: 7,5 кг
Варианты исполнения
  • Стационарный газоанализатор ИДК-10 имеет два исполнения с оптическим инфракрасным сенсором и термокаталитическим сенсором.
  • Существует 20 модификации прибора в зависимости от контролируемого газа (прибор одноканальный).
  • Выпускается в алюминиевом и стальном корпусе.
