ИГС-98 Д исп.005 газоанализаторы стационарные в пластмассовых корпусах
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Одноканальный
Режим работы: Непрерывный
Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), He Гелий, NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: 1ExibdIIC2T4GB
Цена (без учета НДС): По запросу руб.
Описание
Газоанализаторы стационарного типа ИГС-98 Д исп.005 предназначены для измерения концентраций одного из газов - токсичного, горючего или опасного. Используются совместно с другими контрольно-регистрирующими устройствами системы контроля «АВУС-СКЗ», или в других подобных ей. Имеют встроенную пороговую сигнализацию (2 порога), а также возможность светового оповещения и передачи информации на регистрирующие устройства.

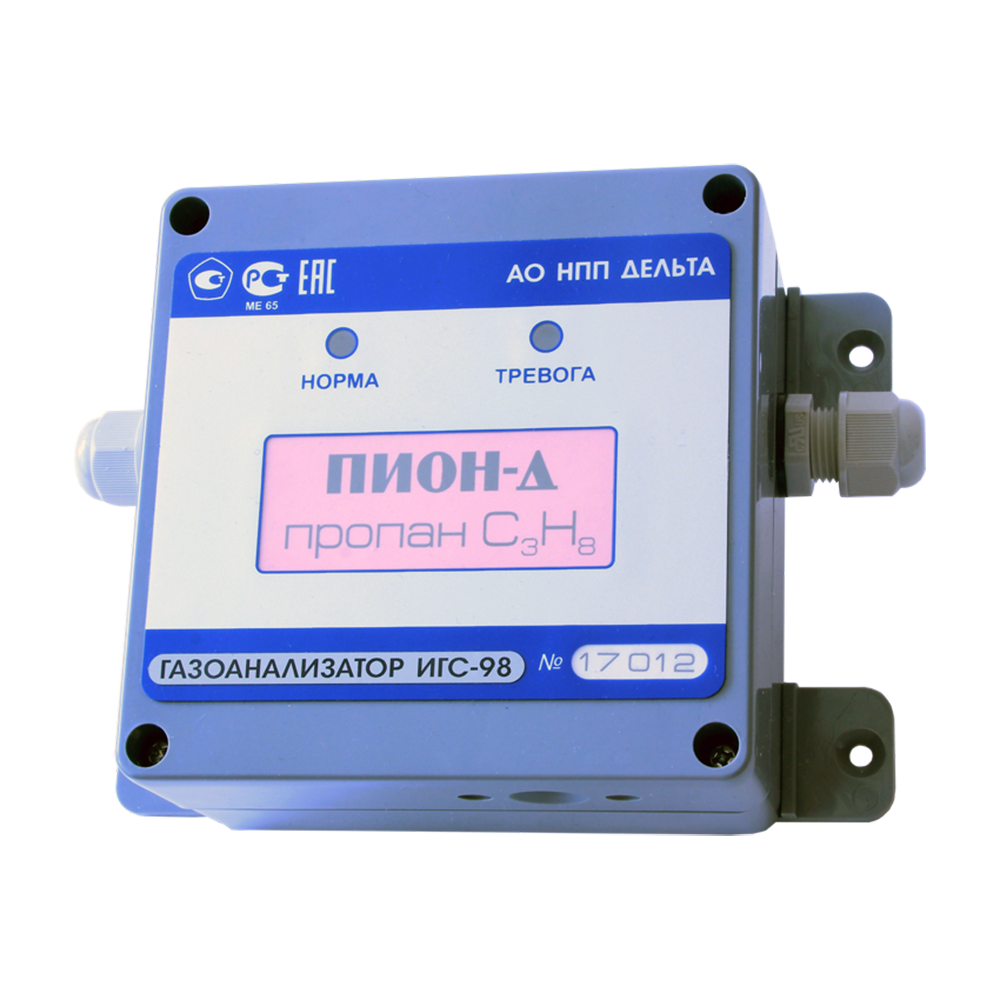

Конструкция ИГС-98 Д исп.005
Конструктивно ИГС-98 Д исп.005 выполнен в корпусе из АБС пластика, на котором расположены кабельные вводы для кабеля электропитания и выходного сигнала, отверстие подачи газа на сенсор, фланцы с отверстиями для крепления. В корпусе газоанализатора размещены основная печатная плата и плата трансмиттера.
При работе встроенный в ИГС-98 Д исп.005 чувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал, а вычислительная схема определяет концентрацию газа и по запросу пульта сообщает эти данные. Пороги срабатывания записаны в газоанализатор. Ведущее устройство может опрашивать прибор и о концентрации газа, и о срабатывании по порогам.
Питание прибора осуществляется от внешнего источника в составе пульта. Соединение с пультом контроля производится через кабельные вводы и клеммную колодку, расположенную на плате коммутации внутри корпуса газоанализатора. При наличии нескольких ГА в составе системы соединение их с пультом контроля и между собой производится последовательно.
Диапазоны измерений
|
Определяемый компонент |
Диапазон измерения |
Участок диапазона измерений |
Пределы допускаемой основной погрешности, % |
Т 0,9 |
|
|
Приведённой |
Относительной |
(с) |
|||
|
Азота диоксид NO2 |
0,01-10 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-10 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-2 мг/м3 |
15 |
50 |
||
|
2-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-10 мг/м3 |
15 |
40 |
||
|
10-320 мг/м3 |
15 |
||||
|
Азота оксид NO |
0,01-5 мг/м3 |
0,01-1 мг/м3 |
25 |
45 |
|
|
1-5 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-5 мг/м3 |
15 |
45 |
||
|
5-32 мг/м3 |
15 |
||||
|
1-4000 мг/м3 |
1-50 мг/м3 |
15 |
75 |
||
|
50-4000 мг/м3 |
15 |
||||
|
Аммиак NH3 |
0,01-10 мг/м3 |
0,01-1 мг/м3 |
25 |
40 |
|
|
1-10 мг/м3 |
25 |
||||
|
0,1-200 мг/м3 |
0,1-10 мг/м3 |
15 |
40 |
||
|
10-200 мг/м3 |
15 |
||||
|
1-1600 мг/м3 |
1-100 мг/м3 |
15 |
60 |
||
|
100-1600 мг/м3 |
15 |
||||
|
Водород H2 |
0,01-4 об. доля, % |
0,01-0,4 об. доля, % |
15 |
60 |
|
|
0,4-4 об. доля, % |
15 |
||||
|
Водород хлористый HCl |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
15 |
60 |
|
|
5-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-15 мг/м3 |
15 |
60 |
||
|
15-320 мг/м3 |
15 |
||||
|
Гелий He |
1-100 об. доля, % |
1-10 об. доля, % |
25 |
20 |
|
|
10-100 об. доля, % |
25 |
||||
|
Кислород O2 |
0,01-1,6 об. доля, % |
0,01-1 об. доля, % |
15 |
35 |
|
|
1-1,6 об. доля, % |
15 |
||||
|
0,1-32 об. доля, % |
0,1-20 об. доля, % |
2,5 |
15 |
||
|
20-32 об. доля, % |
2,5 |
||||
|
1-100 об. доля, % |
1-30 об. доля, % |
5 |
45 |
||
|
30-100 об. доля, % |
5 |
||||
|
Метан CH4 |
0,01-1 об. доля, % |
0,01-0,2 об. доля, % |
15 |
30 |
|
|
0,2-1 об. доля, % |
15 |
||||
|
0,01-3,2 об. доля, % |
0,01-0,5 об. доля, % |
15 |
30 |
||
|
0,5-3,2 об. доля, % |
15 |
||||
|
0,01-5 об. доля, % |
0,01-0,5 об. доля, % |
10 |
45 |
||
|
0,5-5 об. доля, % |
10 |
||||
|
1-100 об. доля, % |
1-5 об. доля, % |
10 |
45 |
||
|
5-100 об. доля, % |
10 |
||||
|
Метанол CH3OH |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
25 |
180 |
|
|
5-32 мг/м3 |
25 |
||||
|
0,05-8 г/м3 |
0,05-1 г/м3 |
15 |
45 |
||
|
1-8 г/м3 |
15 |
||||
|
0,01-1,6 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-1,6 об. доля, % |
15 |
||||
|
Пропан C3H8 |
0,01-2 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
|
|
0,2-2 об. доля, % |
15 |
||||
|
0,1-100 об. доля, % |
0,1-2 об. доля, % |
15 |
45 |
||
|
2-100 об. доля, % |
15 |
||||
|
Сероводород H2S |
0,01-4 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-3 мг/м3 |
15 |
60 |
||
|
3-32 мг/м3 |
15 |
||||
|
1-200 мг/м3 |
1-20 мг/м3 |
15 |
60 |
||
|
20-200 мг/м3 |
15 |
||||
|
Серы диоксид SO2 |
0,01-4 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-10 мг/м3 |
15 |
60 |
||
|
10-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-20 мг/м3 |
15 |
60 |
||
|
20-320 мг/м3 |
15 |
||||
|
Углеводороды (С2-С10) |
50-3200 мг/м3 |
50-900 мг/м3 |
35 |
60 |
|
|
900-3200 мг/м3 |
35 |
||||
|
0,01-2 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-2 об. доля, % |
15 |
||||
|
Углерода диоксид СО2 |
0,1-2 г/м3 |
0,1-0,5 г/м3 |
25 |
45 |
|
|
0,5-2 г/м3 |
25 |
||||
|
0,01-5 об. доля, % |
0,01-0,5 об. доля, % |
15 |
45 |
||
|
0,5-5 об. доля, % |
15 |
||||
|
0,1-100 об. доля, % |
0,1-5 об. доля, % |
15 |
45 |
||
|
5-100 об. доля, % |
15 |
||||
|
Углерода оксид CO |
0,01-32 мг/м3 |
0,01-10 мг/м3 |
15 |
60 |
|
|
10-32 мг/м3 |
15 |
||||
|
0,1-320 мг/м3 |
0,1-20 мг/м3 |
15 |
60 |
||
|
20-320 мг/м3 |
15 |
||||
|
0,01-3,2 г/м3 |
0,01-0,2 г/м3 |
15 |
60 |
||
|
0,2-3,2 г/м3 |
15 |
||||
|
Формальдегид H2CO |
0,1-10 мг/м3 |
0,1-0,5 мг/м3 |
25 |
180 |
|
|
0,5-10 мг/м3 |
25 |
||||
|
Хлор Cl2 |
0,01-4 мг/м3 |
0,01-0,4 мг/м3 |
25 |
90 |
|
|
0,4-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-1 мг/м3 |
15 |
120 |
||
|
1-32 мг/м3 |
15 |
||||
|
Этанол C2H5OH |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
25 |
180 |
|
|
5-32 мг/м3 |
25 |
||||
|
0,05-8 г/м3 |
0,05-1 г/м3 |
15 |
45 |
||
|
1-8 г/м3 |
15 |
||||
|
0,01-1,6 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-1,6 об. доля, % |
15 |
||||
Технические характеристики
| Пороги сигнализации |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Принцип работы | Электрохимический, термохимический, полупроводниковый, оптический (в зависимости от измеряемого компонента) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Способ отбора пробы | Диффузионный (конвекционный) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выходные сигналы | RS485 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон рабочих температур | -30...+50°С | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Исполнение по степени защиты | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание | = 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габариты | Не более 120х164х64 мм (ВхШхД) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вес | Не более 400 г |
Стандартный комплект поставки
- Газоанализатор ИГС-98 Д исп.005.
- Паспорт.
- Руководство по эксплуатации.
Дополнительная комплектация, опции
- Поверочная насадка-адаптер НГ-104 ФГИМ.413944.005.
- Барьер искрозащиты ФГИМ.468369.002.
- Блок контроля СКЗ-БК-ХХХ ПИЖМ.468266.001 (-02).
- Блок питания СКЗ-П-ХХ ПИЖМ.436244.016 (-02).
Данные газоанализаторы подходят для совместной работы со следующими стационарными многоканальными системами контроля загазованности:
