ИГС-98 Д исп.021 газоанализаторы стационарные технологические в алюминиевых корпусах
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Одноканальный
Режим работы: Непрерывный
Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), He Гелий, NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: 1ExibdIIC2T4GB
Цена (без учета НДС): По запросу руб.
Описание
Стационарные газоанализаторы для измерения токсичных, горючих и опасных газов ИГС-98 Д исп.021 используется в рабочих зонах предприятий промышленности. Для вывода информации о проводимых измерений на внешнее устройство данные газоанализаторы способны выдавать аналоговый токовый сигнал 4-20 мА. Масштабный коэффициент перевода величины выходного тока в концентрацию отличается в зависимости от каждого конкретного прибора и указан в его паспорте.
Конструкция газоанализаторов ИГС-98 Д исп.021

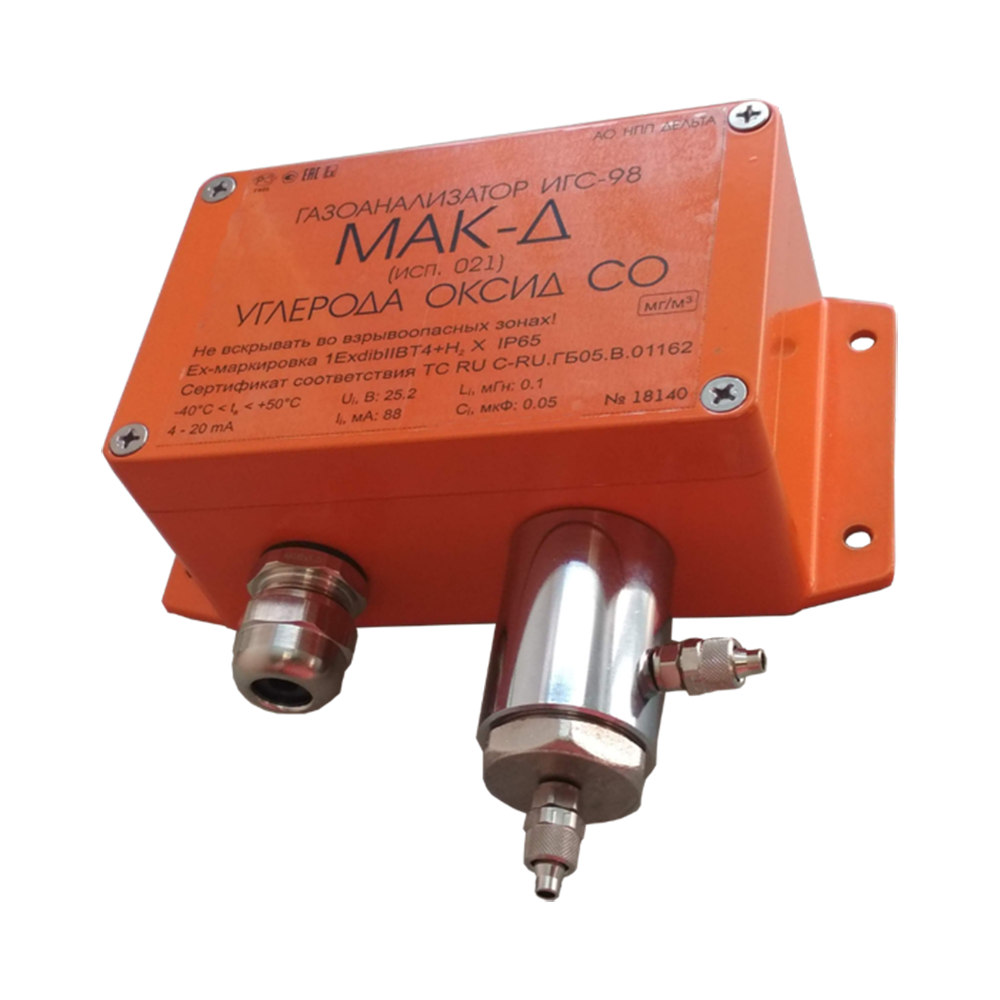

Конструктивно ИГС-98 Д исп.021 выполнен в корпусе из литого крашеного алюминия. На корпусе прибора размещены: кабельный ввод для кабеля электропитания и выходного сигнала, камера измерительного модуля, фланцы с отверстиями для крепления. В корпусе прибора размещены: основная печатная плата и плата индикации и управления. В цилиндрической камере установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала. Камера имеет два фитинга для подачи и отвода контролируемой газовой смеси. Для питания ИГС-98 Д исп.021 требуется внешний источник 24 В.
Диапазоны измерений
|
Определяемый компонент |
Диапазон измерения |
Участок диапазона измерений |
Пределы допускаемой основной погрешности, % |
Т 0,9 |
|
|
Приведённой |
Относительной |
(с) |
|||
|
Азота диоксид NO2 |
0,01-10 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-10 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-2 мг/м3 |
15 |
50 |
||
|
2-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-10 мг/м3 |
15 |
40 |
||
|
10-320 мг/м3 |
15 |
||||
|
Азота оксид NO |
0,01-5 мг/м3 |
0,01-1 мг/м3 |
25 |
45 |
|
|
1-5 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-5 мг/м3 |
15 |
45 |
||
|
5-32 мг/м3 |
15 |
||||
|
1-4000 мг/м3 |
1-50 мг/м3 |
15 |
75 |
||
|
50-4000 мг/м3 |
15 |
||||
|
Аммиак NH3 |
0,01-10 мг/м3 |
0,01-1 мг/м3 |
25 |
40 |
|
|
1-10 мг/м3 |
25 |
||||
|
0,1-200 мг/м3 |
0,1-10 мг/м3 |
15 |
40 |
||
|
10-200 мг/м3 |
15 |
||||
|
1-1600 мг/м3 |
1-100 мг/м3 |
15 |
60 |
||
|
100-1600 мг/м3 |
15 |
||||
|
Водород H2 |
0,01-4 об. доля, % |
0,01-0,4 об. доля, % |
15 |
60 |
|
|
0,4-4 об. доля, % |
15 |
||||
|
Водород хлористый HCl |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
15 |
60 |
|
|
5-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-15 мг/м3 |
15 |
60 |
||
|
15-320 мг/м3 |
15 |
||||
|
Гелий He |
1-100 об. доля, % |
1-10 об. доля, % |
25 |
20 |
|
|
10-100 об. доля, % |
25 |
||||
|
Кислород O2 |
0,01-1,6 об. доля, % |
0,01-1 об. доля, % |
15 |
35 |
|
|
1-1,6 об. доля, % |
15 |
||||
|
0,1-32 об. доля, % |
0,1-20 об. доля, % |
2,5 |
15 |
||
|
20-32 об. доля, % |
2,5 |
||||
|
1-100 об. доля, % |
1-30 об. доля, % |
5 |
45 |
||
|
30-100 об. доля, % |
5 |
||||
|
Метан CH4 |
0,01-1 об. доля, % |
0,01-0,2 об. доля, % |
15 |
30 |
|
|
0,2-1 об. доля, % |
15 |
||||
|
0,01-3,2 об. доля, % |
0,01-0,5 об. доля, % |
15 |
30 |
||
|
0,5-3,2 об. доля, % |
15 |
||||
|
0,01-5 об. доля, % |
0,01-0,5 об. доля, % |
10 |
45 |
||
|
0,5-5 об. доля, % |
10 |
||||
|
1-100 об. доля, % |
1-5 об. доля, % |
10 |
45 |
||
|
5-100 об. доля, % |
10 |
||||
|
Метанол CH3OH |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
25 |
180 |
|
|
5-32 мг/м3 |
25 |
||||
|
0,05-8 г/м3 |
0,05-1 г/м3 |
15 |
45 |
||
|
1-8 г/м3 |
15 |
||||
|
0,01-1,6 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-1,6 об. доля, % |
15 |
||||
|
Пропан C3H8 |
0,01-2 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
|
|
0,2-2 об. доля, % |
15 |
||||
|
0,1-100 об. доля, % |
0,1-2 об. доля, % |
15 |
45 |
||
|
2-100 об. доля, % |
15 |
||||
|
Сероводород H2S |
0,01-4 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-3 мг/м3 |
15 |
60 |
||
|
3-32 мг/м3 |
15 |
||||
|
1-200 мг/м3 |
1-20 мг/м3 |
15 |
60 |
||
|
20-200 мг/м3 |
15 |
||||
|
Серы диоксид SO2 |
0,01-4 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-10 мг/м3 |
15 |
60 |
||
|
10-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-20 мг/м3 |
15 |
60 |
||
|
20-320 мг/м3 |
15 |
||||
|
Углеводороды (С2-С10) |
50-3200 мг/м3 |
50-900 мг/м3 |
35 |
60 |
|
|
900-3200 мг/м3 |
35 |
||||
|
0,01-2 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-2 об. доля, % |
15 |
||||
|
Углерода диоксид СО2 |
0,1-2 г/м3 |
0,1-0,5 г/м3 |
25 |
45 |
|
|
0,5-2 г/м3 |
25 |
||||
|
0,01-5 об. доля, % |
0,01-0,5 об. доля, % |
15 |
45 |
||
|
0,5-5 об. доля, % |
15 |
||||
|
0,1-100 об. доля, % |
0,1-5 об. доля, % |
15 |
45 |
||
|
5-100 об. доля, % |
15 |
||||
|
Углерода оксид CO |
0,01-32 мг/м3 |
0,01-10 мг/м3 |
15 |
60 |
|
|
10-32 мг/м3 |
15 |
||||
|
0,1-320 мг/м3 |
0,1-20 мг/м3 |
15 |
60 |
||
|
20-320 мг/м3 |
15 |
||||
|
0,01-3,2 г/м3 |
0,01-0,2 г/м3 |
15 |
60 |
||
|
0,2-3,2 г/м3 |
15 |
||||
|
Формальдегид H2CO |
0,1-10 мг/м3 |
0,1-0,5 мг/м3 |
25 |
180 |
|
|
0,5-10 мг/м3 |
25 |
||||
|
Хлор Cl2 |
0,01-4 мг/м3 |
0,01-0,4 мг/м3 |
25 |
90 |
|
|
0,4-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-1 мг/м3 |
15 |
120 |
||
|
1-32 мг/м3 |
15 |
||||
|
Этанол C2H5OH |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
25 |
180 |
|
|
5-32 мг/м3 |
25 |
||||
|
0,05-8 г/м3 |
0,05-1 г/м3 |
15 |
45 |
||
|
1-8 г/м3 |
15 |
||||
|
0,01-1,6 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-1,6 об. доля, % |
15 |
||||
Технические характеристики
| Принцип работы | Электрохимический, термохимический, полупроводниковый, оптический (в зависимости от измеряемого компонента) |
| Способ отбора пробы | Диффузионный (конвекционный) |
| Выходные сигналы | Токовый 4-20 мА |
| Диапазон рабочих температур | -40...+50°С |
| Исполнение по степени защиты | IP65 |
| Питание | = 24 В |
| Габариты | Не более 127х156х57 мм (ВхШхД) |
| Вес | Не более 800 г |
Стандартный комплект поставки
- Газоанализатор ИГС-98 Д исп.021.
- Паспорт.
- Руководство по эксплуатации.
Дополнительная комплектация, опции
- Поверочная насадка-адаптер НГ-101 ФГИМ.413944.002.
- Барьер искрозащиты ФГИМ.468369.002.
- Блок питания 24 В, 6 Вт, адаптер в розетку.
- Блок питания 24 В, 15 Вт, на DIN рейку.
Данные газоанализаторы подходят для совместной работы со следующими стационарными многоканальными системами контроля загазованности:
