ИГС-98 Д исп.024 газоанализаторы стационарные в пластмассовых корпусах
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Одноканальный
Режим работы: Непрерывный
Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), He Гелий, NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: 1ExibdIIC2T4GB
Цена (без учета НДС): По запросу руб.
Описание
ИГС-98 Д исп.024 используется в рабочих зонах для измерения концентрации опасного, горючего или токсичного газа. Имеют два пороговых значения, при превышении которых срабатывает световая (светодиодная) сигнализация. Поскольку в газоанализаторе ИГС-98 Д исп.024 отсутствует цифровой дисплей для отображения информации, устройство имеет возможность передачи данных по цифровому интерфейсу EIA-485 протокол Modbus RTU.
Конструкция газоанализаторов ИГС-98 Д исп.024

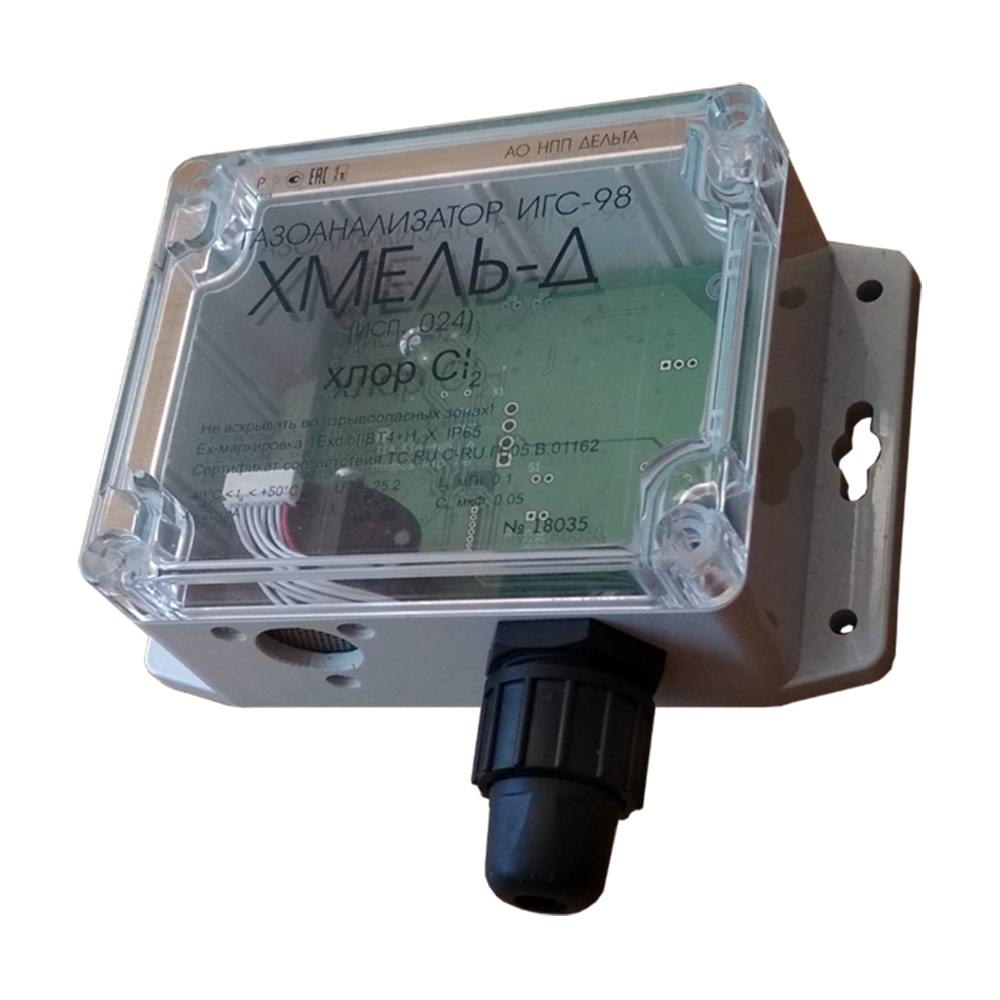

Конструктивно ИГС-98 Д исп.024 выполнен в корпусе из поликарбоната с прозрачной крышкой, на котором расположены: разъем для подключения питания и шины RS-485 (Разъем RJ45, компьютерный), отверстие для доступа воздуха к сенсору, фланцы с отверстиями для крепления. В корпусе прибора размещены: основная печатная плата и плата трансмиттера. Пороги срабатывания записаны в газоанализатор. Для питания необходим внешний источник постоянного тока напряжением 24 В.
Диапазоны измерений
|
Определяемый компонент |
Диапазон измерения |
Участок диапазона измерений |
Пределы допускаемой основной погрешности, % |
Т 0,9 |
|
|
Приведённой |
Относительной |
(с) |
|||
|
Азота диоксид NO2 |
0,01-10 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-10 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-2 мг/м3 |
15 |
50 |
||
|
2-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-10 мг/м3 |
15 |
40 |
||
|
10-320 мг/м3 |
15 |
||||
|
Азота оксид NO |
0,01-5 мг/м3 |
0,01-1 мг/м3 |
25 |
45 |
|
|
1-5 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-5 мг/м3 |
15 |
45 |
||
|
5-32 мг/м3 |
15 |
||||
|
1-4000 мг/м3 |
1-50 мг/м3 |
15 |
75 |
||
|
50-4000 мг/м3 |
15 |
||||
|
Аммиак NH3 |
0,01-10 мг/м3 |
0,01-1 мг/м3 |
25 |
40 |
|
|
1-10 мг/м3 |
25 |
||||
|
0,1-200 мг/м3 |
0,1-10 мг/м3 |
15 |
40 |
||
|
10-200 мг/м3 |
15 |
||||
|
1-1600 мг/м3 |
1-100 мг/м3 |
15 |
60 |
||
|
100-1600 мг/м3 |
15 |
||||
|
Водород H2 |
0,01-4 об. доля, % |
0,01-0,4 об. доля, % |
15 |
60 |
|
|
0,4-4 об. доля, % |
15 |
||||
|
Водород хлористый HCl |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
15 |
60 |
|
|
5-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-15 мг/м3 |
15 |
60 |
||
|
15-320 мг/м3 |
15 |
||||
|
Гелий He |
1-100 об. доля, % |
1-10 об. доля, % |
25 |
20 |
|
|
10-100 об. доля, % |
25 |
||||
|
Кислород O2 |
0,01-1,6 об. доля, % |
0,01-1 об. доля, % |
15 |
35 |
|
|
1-1,6 об. доля, % |
15 |
||||
|
0,1-32 об. доля, % |
0,1-20 об. доля, % |
2,5 |
15 |
||
|
20-32 об. доля, % |
2,5 |
||||
|
1-100 об. доля, % |
1-30 об. доля, % |
5 |
45 |
||
|
30-100 об. доля, % |
5 |
||||
|
Метан CH4 |
0,01-1 об. доля, % |
0,01-0,2 об. доля, % |
15 |
30 |
|
|
0,2-1 об. доля, % |
15 |
||||
|
0,01-3,2 об. доля, % |
0,01-0,5 об. доля, % |
15 |
30 |
||
|
0,5-3,2 об. доля, % |
15 |
||||
|
0,01-5 об. доля, % |
0,01-0,5 об. доля, % |
10 |
45 |
||
|
0,5-5 об. доля, % |
10 |
||||
|
1-100 об. доля, % |
1-5 об. доля, % |
10 |
45 |
||
|
5-100 об. доля, % |
10 |
||||
|
Метанол CH3OH |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
25 |
180 |
|
|
5-32 мг/м3 |
25 |
||||
|
0,05-8 г/м3 |
0,05-1 г/м3 |
15 |
45 |
||
|
1-8 г/м3 |
15 |
||||
|
0,01-1,6 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-1,6 об. доля, % |
15 |
||||
|
Пропан C3H8 |
0,01-2 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
|
|
0,2-2 об. доля, % |
15 |
||||
|
0,1-100 об. доля, % |
0,1-2 об. доля, % |
15 |
45 |
||
|
2-100 об. доля, % |
15 |
||||
|
Сероводород H2S |
0,01-4 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-3 мг/м3 |
15 |
60 |
||
|
3-32 мг/м3 |
15 |
||||
|
1-200 мг/м3 |
1-20 мг/м3 |
15 |
60 |
||
|
20-200 мг/м3 |
15 |
||||
|
Серы диоксид SO2 |
0,01-4 мг/м3 |
0,01-1 мг/м3 |
25 |
60 |
|
|
1-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-10 мг/м3 |
15 |
60 |
||
|
10-32 мг/м3 |
15 |
||||
|
1-320 мг/м3 |
1-20 мг/м3 |
15 |
60 |
||
|
20-320 мг/м3 |
15 |
||||
|
Углеводороды (С2-С10) |
50-3200 мг/м3 |
50-900 мг/м3 |
35 |
60 |
|
|
900-3200 мг/м3 |
35 |
||||
|
0,01-2 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-2 об. доля, % |
15 |
||||
|
Углерода диоксид СО2 |
0,1-2 г/м3 |
0,1-0,5 г/м3 |
25 |
45 |
|
|
0,5-2 г/м3 |
25 |
||||
|
0,01-5 об. доля, % |
0,01-0,5 об. доля, % |
15 |
45 |
||
|
0,5-5 об. доля, % |
15 |
||||
|
0,1-100 об. доля, % |
0,1-5 об. доля, % |
15 |
45 |
||
|
5-100 об. доля, % |
15 |
||||
|
Углерода оксид CO |
0,01-32 мг/м3 |
0,01-10 мг/м3 |
15 |
60 |
|
|
10-32 мг/м3 |
15 |
||||
|
0,1-320 мг/м3 |
0,1-20 мг/м3 |
15 |
60 |
||
|
20-320 мг/м3 |
15 |
||||
|
0,01-3,2 г/м3 |
0,01-0,2 г/м3 |
15 |
60 |
||
|
0,2-3,2 г/м3 |
15 |
||||
|
Формальдегид H2CO |
0,1-10 мг/м3 |
0,1-0,5 мг/м3 |
25 |
180 |
|
|
0,5-10 мг/м3 |
25 |
||||
|
Хлор Cl2 |
0,01-4 мг/м3 |
0,01-0,4 мг/м3 |
25 |
90 |
|
|
0,4-4 мг/м3 |
25 |
||||
|
0,1-32 мг/м3 |
0,1-1 мг/м3 |
15 |
120 |
||
|
1-32 мг/м3 |
15 |
||||
|
Этанол C2H5OH |
0,1-32 мг/м3 |
0,1-5 мг/м3 |
25 |
180 |
|
|
5-32 мг/м3 |
25 |
||||
|
0,05-8 г/м3 |
0,05-1 г/м3 |
15 |
45 |
||
|
1-8 г/м3 |
15 |
||||
|
0,01-1,6 об. доля, % |
0,01-0,2 об. доля, % |
15 |
45 |
||
|
0,2-1,6 об. доля, % |
15 |
||||
Технические характеристики
| Пороги сигнализации |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Принцип работы | Электрохимический, термохимический, полупроводниковый, оптический (в зависимости от измеряемого компонента) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Способ отбора пробы | Диффузионный (конвекционный) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выходные сигналы | RS485 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон рабочих температур | -30...+50°С | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Исполнение по степени защиты | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание | = 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габариты | Не более 135х145х55 мм (ВхШхД) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вес | Не более 300 г |
Стандартный комплект поставки
- Газоанализатор ИГС-98 Д исп.024.
- Паспорт.
- Руководство по эксплуатации.
- Носитель с программой конфигурирования.
Дополнительная комплектация, опции
- Поверочная насадка НГ-107 ФГИМ.413944.008.
Данные газоанализаторы подходят для совместной работы со следующими стационарными многоканальными системами контроля загазованности:
