МГЛ-19М, МГЛ-20М газоанализаторы стационарные однокомпонентные

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 247

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), Cl2 Хлор, H2S Дигидросульфид (Сероводород), HCN Гидроцианид (Водород цианистый, синильная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

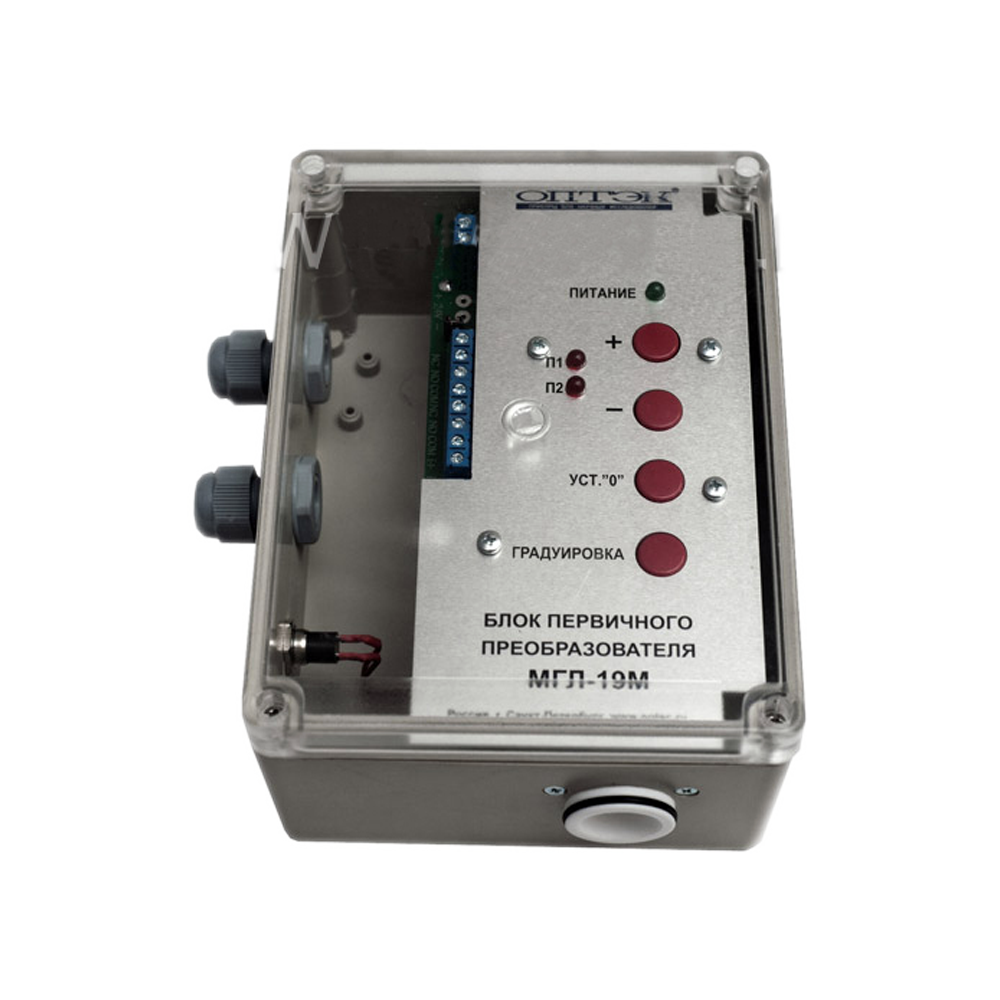

МГЛ-19М и МГЛ-20М - это серии однокомпонентных стационарных газоанализаторов воздуха рабочей зоны, которые являются автоматическими приборами непрерывного действия, конструктивно выполненными в виде нескольких блоков первичных преобразователей БПП (до 247 шт.) и блока обработки информации БОИ. Кроме того, имеется возможность изготовления блока первичного преобразователя БПП в автономном исполнении.

Газоанализаторы МГЛ-19М и МГЛ-20М предназначены для контроля воздуха рабочей зоны и позволяют осуществлять измерения массовой концентрации следующих компонентов: CO, NO, NO2, SO2, H2S, Cl2, HCN и объемной концентрации О2

БПП газоанализаторов МГЛ-19М и МГЛ-20М имеют несколько вариантов исполнения:

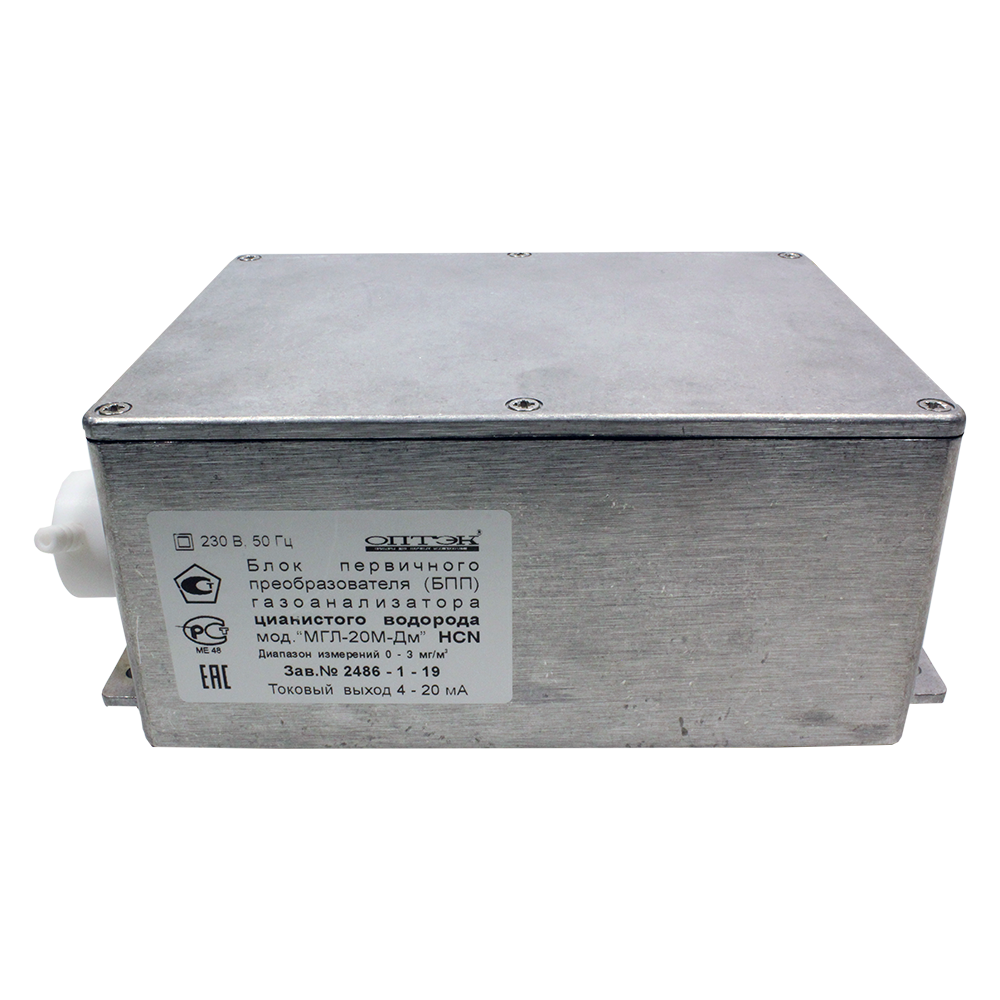

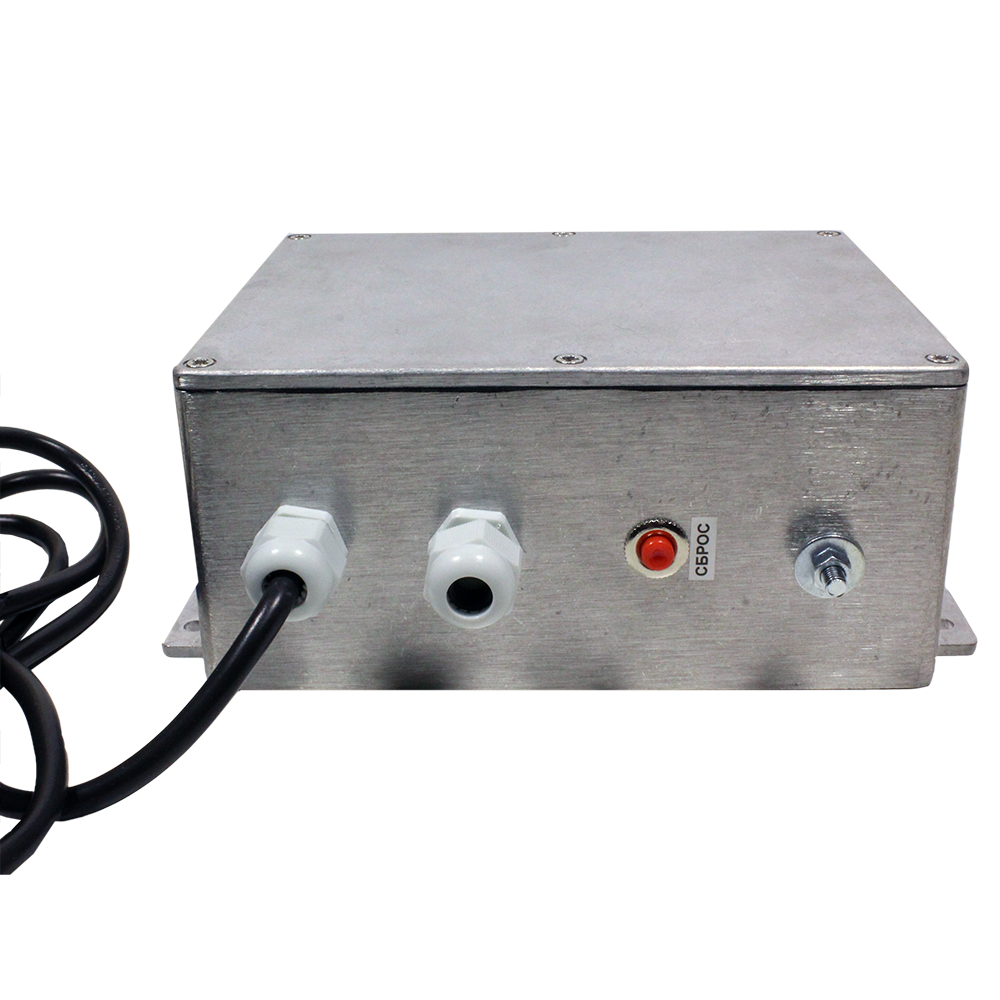

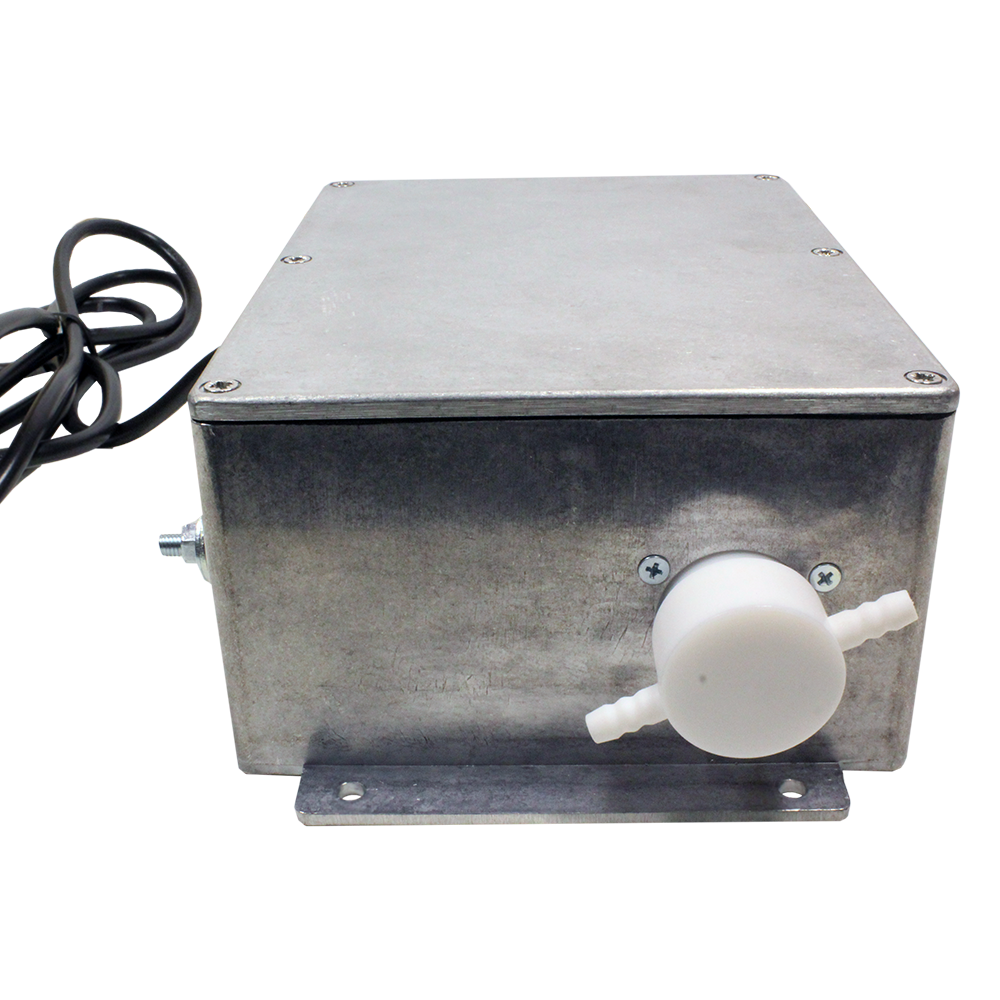

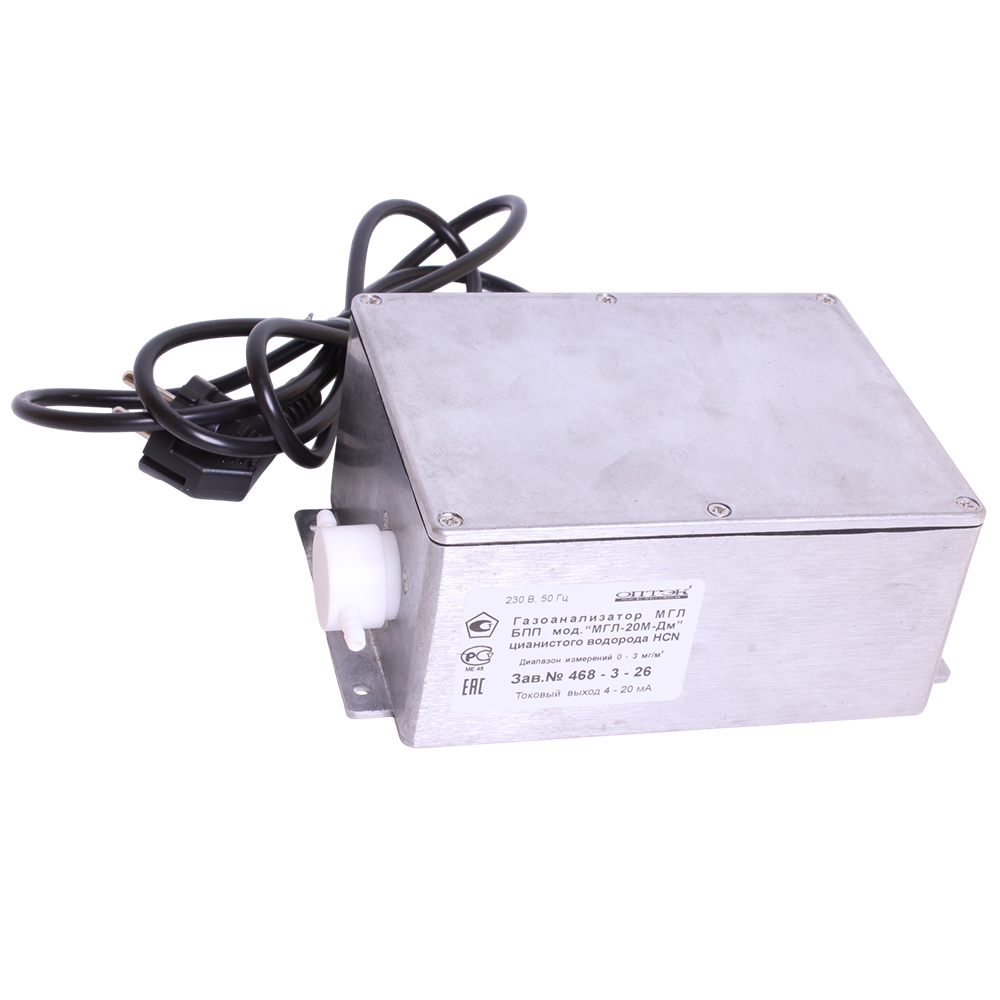

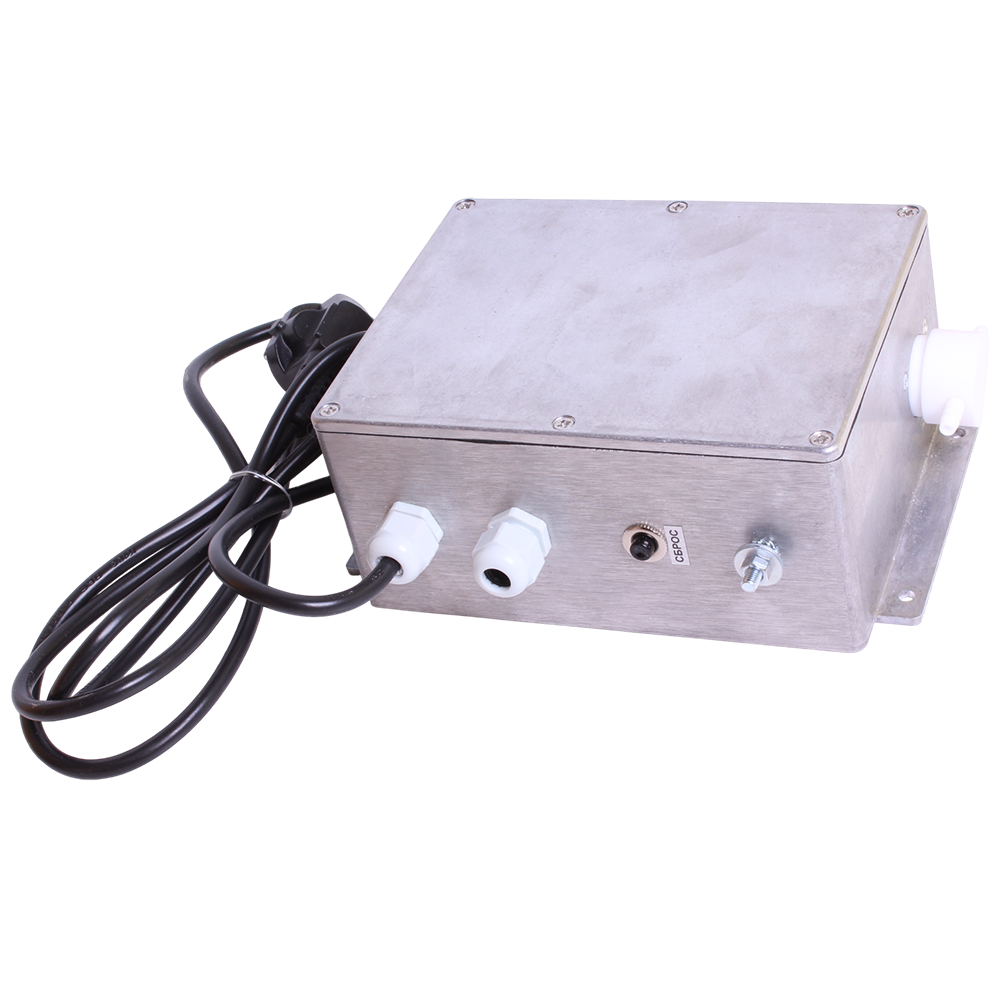

  • Автономные (мод. МГЛ-19М-Х(м), МГЛ-19М-ХД(м), МГЛ-20М(м), МГЛ-20МД(м)) с внешним питанием 220В, 50 Гц (такая модель поставляется без БОИ, как самостоятельное средство измерения), выходным сигналом БПП является токовый сигнал 0–5 мА (МГЛ-19М-Х(м), МГЛ-20М(м)) и 4–20 мА (МГЛ-19М-ХД(м), МГЛ-20МД(м) ), пропорциональный концентрации измеряемого газа, имеют два встроенных реле типа «сухие контакты», встроенную звуковую и световую сигнализацию.
  • Мод. МГЛ-19М-ХП(м), МГЛ-20М-ХП(м) с питанием по токовой петле от блока обработки информации (БОИ), который рассчитан на подключение до 8 различных БПП, имеет встроенную световую сигнализацию и следующие выходные сигналы:
    • Цифровую индикацию (БОИ).
    • Последовательный интерфейс – RS-232 (БОИ).
    • Токовый, аналоговый сигнал в диапазоне 4 – 20 мА БПП МГЛ-19М-ХП(м).
  • Мод. МГЛ-19М-ХС(м) (БПП с ПК) с питанием от внешнего блока питания ~220 В/=12 В предназначен для связи с ПК, имеет два встроенных реле типа «сухие контакты». Газоанализатор рассчитан на подключение до 247 различных БПП. Выходной сигнал для МГЛ-19М-ХС(м)- RS-485 - по протоколу MODBUS.

При необходимости принудительной подачи анализируемой газовой смеси на входной штуцер насадки газоанализатора дополнительно можно заказать блок побудителя расхода АБП-01. Блок побудителя расхода может эксплуатироваться только во взрывобезопасных помещениях.

Предельное содержание неизмеряемых газовых компонентов в анализируемой газовой среде не должно превышать значений, указанных в таблице.

Модификация БПП

Определяемый компонент

Значения концентраций

CO, мг/м3

H2S, мг/м3

SO2, мг/м3

NO, мг/м3

NO2,мг/м3

Cl2, мг/м3

NH3, мг/м3

O2, %

МГЛ-19М-1

CO

-

10

10

3.0

2.0

1.0

20

25

МГЛ-19М-2

H2S

20

-

10

3.0

2.0

1.0

20

25

МГЛ-19М-3

SO2

20

1.0

-

3.0

1.0

1.0

20

25

МГЛ-19М-4

NO

20

1.0

10

-

2.0

1.0

20

25

МГЛ-19М-5

NO2

20

1.0

10

3.0

-

0.2

20

25

МГЛ-19М-6

Cl2

20

2.5

10

3.0

0.08

-

20

25

МГЛ-19М-7

NH3

20

2.0

5.0

3.0

2.0

1.0

-

25

МГЛ-19М-8

O2

200

10

100

30

20

10

200

-

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-20 мг/м3;

20-200 мг/м3
H2S Дигидросульфид (Сероводород) 0-10 мг/м3;

10-100 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) 0-10 мг/м3;

10-100 мг/м3
NO Азота оксид 0-3 мг/м3;

3-30 мг/м3
NO2 Азота диоксид 0-2 мг/м3;

2-20 мг/м3
Cl2 Хлор 0-1 мг/м3;

1-10 мг/м3
NH3 Аммиак 0-20 мг/м3;

20-200 мг/м3
HCN Гидроцианид (Водород цианистый, синильная кислота) 0-0,3 мг/м3;

0,3-3 мг/м3
O2 Кислород 0-25% об.
Погрешность измерений
CO Углерода оксид (Угарный газ) Номинальная цена единицы наименьшего разряда 1 мг/м3. Предел основной погрешности ±25%, в диапазоне 0-20 мг/м3(приведенная);

±25%, в диапазоне 20-200 мг/м3 (относительная)
H2S Дигидросульфид (Сероводород) Номинальная цена единицы наименьшего разряда 1 мг/м3. Предел основной погрешности ±25%, в диапазоне 0-10 мг/м3(приведенная);

±25%, в диапазоне 10-100 мг/м3 (относительная)
SO2 Серы диоксид (Ангидрид сернистый) Номинальная цена единицы наименьшего разряда 1 мг/м3. Предел основной погрешности ±25%, в диапазоне 0-10 мг/м3(приведенная);

±25%, в диапазоне 10-100 мг/м3 (относительная)
NO Азота оксид Номинальная цена единицы наименьшего разряда 0,1 мг/м3. Предел основной погрешности ±25%, в диапазоне 0-3 мг/м3(приведенная);

±25%, в диапазоне 3-30 мг/м3 (относительная)
NO2 Азота диоксид Номинальная цена единицы наименьшего разряда 0,1 мг/м3. Предел основной погрешности ±25%, в диапазоне 0-2 мг/м3(приведенная);

±25%, в диапазоне 2-20 мг/м3 (относительная)
Cl2 Хлор Номинальная цена единицы наименьшего разряда 0,1 мг/м3. Предел основной погрешности ±25%, в диапазоне 0-1 мг/м3(приведенная);

±25%, в диапазоне 1-10 мг/м3 (относительная)
NH3 Аммиак Предел основной погрешности ±25 %, в диапазоне 0-20 мг/м3(приведенная);

±25%, в диапазоне 20-200 мг/м3 (относительная)
HCN Гидроцианид (Водород цианистый, синильная кислота) Номинальная цена единицы наименьшего разряда 0,01 мг/м3. Предел основной погрешности ±25%, в диапазоне 0-0,3 мг/м3(приведенная);

±25%, в диапазоне 0,3-3 мг/м3 (относительная)
O2 Кислород Номинальная цена единицы наименьшего разряда 0,1% об. Предел основной погрешности ±25% (приведенная)
Принцип работы Электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, Релейный, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур -20...+40°С (БПП МГЛ-19М-Х(Д)м, МГЛ-20М(Д)м);

+5...+40°С (БПП МГЛ-19М-ХП(м), МГЛ-20МХП(м))
Питание = 12 В, ~ 220 В

Варианты исполнения

Стационарный газоанализатор МГЛ-19М (МГЛ-20М) комплектуется следующими модификациями БПП:

Токовый выход

Пластмассовый корпус

Металлический корпус

0 - 5 мА

МГЛ-19М-Х

МГЛ-20М

автономное исполнение

МГЛ-19М-Хм

МГЛ-20М-м

автономное исполнение

4 - 20 мА

МГЛ-19М-ХД

МГЛ-20М-Д

МГЛ-19М-ХДм

МГЛ-20М-Дм

МГЛ-19М-ХП

МГЛ-20М-ХП

от 1 до 8 шт в комплекте с БОИ

МГЛ-19М-ХПм

МГЛ-20М-ХПм

от 1 до 8 шт в комплекте с БОИ

RS 485

МГЛ-19М-ХС

от 1 до 247 шт в комплекте с ПК

МГЛ-19М-ХСм

от 1 до 247 шт в комплекте с ПК

где Х=1…8 в зависимости от типа измеряемого газа (для МГЛ-19М), либо в зависимости от количества БПП (для МГЛ-20М). Материал корпуса выбирается потребителем при заказе.

БПП стационарных газоанализаторов МГЛ-19М-Х(Д) и МГЛ-20М(Д), выполненные в пластмассовом корпусе, комплектуются встроенным подогревателем, что позволяет эксплуатировать их в диапазоне температур -20...+40°С (для БПП МГЛ-19М-Х(Д)м и МГЛ-20М(Д)м, БПП МГЛ-19М-ХП(м) и МГЛ-20МХП(м): +5…+40°С)

Стандартный комплект поставки

Для МГЛ-19М-Х(Д)(м) , МГЛ-20М(Д)(м):

  •  БПП.
  •  Насадка для калибровки.
  •  Комплект для настенного крепежа.
  •  Сетевой кабель.
  •  Руководство по эксплуатации.
  •  Методика поверки.

Для МГЛ-19М-ХП , МГЛ-20М-ХП:

  • БОИ.
  • Число и тип БПП определяется при заказе.
  • Насадка для калибровки.
  • Комплект для настенного крепежа.
  • Руководство по эксплуатации.
  • Методика поверки.

Для МГЛ-19М-ХС(м):

  • Число и тип БПП определяется при заказе.
  • Насадка для калибровки.
  • Комплект для настенного крепежа.
  • Программное обеспечение (протокол MODBUS).
  • Руководство по эксплуатации.
  • Инструкция по установке и монтажу.
  • Методика поверки.

Дополнительная комплектация, опции

Для МГЛ-19М-ХП , МГЛ-20М-ХП:

  • Кабель типа «витая пара».

Для МГЛ-19М-ХС(м):

  • Интерфейсный преобразователь.
  • Кабель RS-232.
  • Кабель «витая пара».
  • Блок питания БПП.
  • Блок питания преобразователя интерфейса.
  • Репитер.
  • Персональный компьютер.
