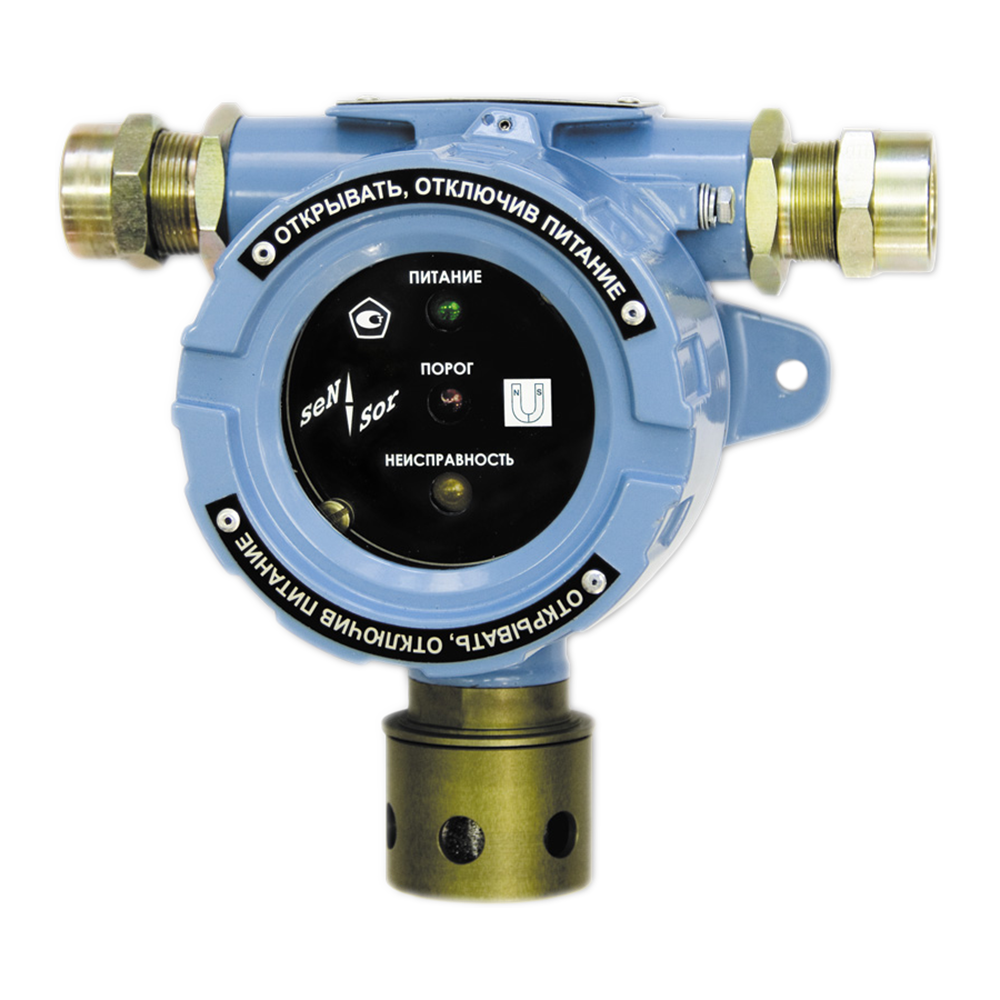

СЕНС-СГ-А газоанализаторы стационарные оптические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H4 Этен (Этилен), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H6 Пропен (Пропилен), C3H8O Пропан-2-ол (Изопропиловый спирт), C4H8 Бутен (Бутилен), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C7H16 Гептан, C8H18 Октан, C9H20 Нонан, C10H22 Декан, C11H24 Ундекан, C12H26 Додекан, C13H28 Тридекан, C14H30 Тетрадекан, C15H32 Пентадекан, C16H34 Гексадекан, CH3OH Метанол (Метиловый спирт), CH4 Метан, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIIBТ4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализатор СЕНС-СГ-А используется для дистанционного измерения довзрывоопасных концентраций горючих газов и паров нефтепродуктов.

Принцип работы газоанализатора СЕНС-СГ основан на поглощении определяемыми газами излучения в инфракрасной части спектра и последующим преобразованием измеренной концентрации газа или паров в цифровой сигнал. В газосигнализаторе применяется сменный оптический датчик газа, заменяемый после окончания срока его службы (8 лет).

Стационарный газосигнализатор СЕНС-СГ-А имеет два кабельных ввода, что позволяет включать до 127 газосигнализаторов в одну линию СЕНС, соединяя их как между собой, так и с другими устройствами СЕНС одним кабелем, образуя единую систему аварийной защиты объекта на основе СИ СЕНС. Корпус газосигнализатора выполнен из коррозионностойкой стали 12Х18Н10Т.

Дистанционный контроль загазованности может осуществляться с помощью многоканальных сигнализаторов: цифровых, типа МС-К-500-..., шкального, МС-Ш-8х8, или с выводом показаний на компьютер с применением адаптера ЛИН-RS232 (ЛИН-USB) и программы АРМ СИ СЕНС.

Настройка и проверка оптического газоанализатора СЕНС-СГ-А проводится дистанционно с помощью сигнализатора МС-К-500-... (в СИ СЕНС) или программы “Настройка датчиков и вторичных приборов” по интерфейсу линии СЕНС. При помощи адаптеров ЛИН-RS232, - RS485, -USB, -4-20 мА может осуществляться выход на внешний контроллер или компьютер.

Технические характеристики

Диапазоны измерений

CH4 Метан

от 0 до 100% НКПР (относится также к остальным измеряемым газам)

Погрешность измерений

CH4 Метан

±3% НКПР

Пороги сигнализации

Газосигнализатор может быть настроен на несколько порогов срабатывания (до пяти) в процентах от НКПР. На лицевой панели газосигнализатора расположена кнопка “СБРОС”, предназначенная для сброса газосигнализатора в исходное состояние (после достижения аварийного блокирующего порога концентрации), и светодиодные индикаторы:

“ПОРОГ” - для сигнализации достижения аварийного порога концентрации.
“НЕИСПРАВНОСТЬ” - для сигнализации неисправности (напряжение питания ниже нормы, нет связи с датчиком газа).
“ПИТАНИЕ” - для индикации наличия питающего напряжения.

Принцип работы

Инфракрасная абсорбция

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

RS232, RS485, USB, Токовый 4-20 мА

Климатическое исполнение

УХЛ1

Диапазон рабочих температур

-40...+60°С

Исполнение по степени защиты

IP66

Питание

= 12 В

Габариты

225×175×110 мм
