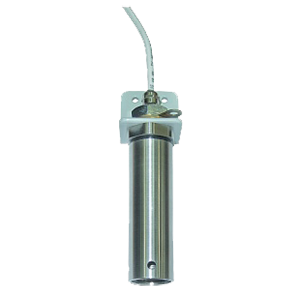

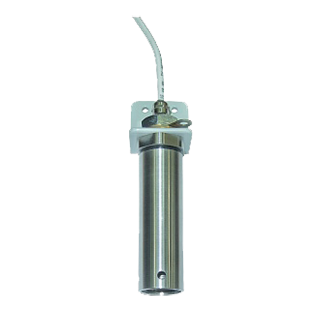

СЕНСОН-СД-7031 газоанализаторы стационарные в корпусах из нержавеющей стали

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Стационарные газоанализаторы СЕНСОН-СД-7031 представляют собой одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивают высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.

Области применения

Газоанализаторы Сенсон-СД-7031 выпускаются во взрывозащищенном исполнении. Взрывозащита обеспечивается взрывонепроницаемой оболочкой (d-оболочка). Область применения - взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

В местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа.
На буровых и добывающих платформах.
На перекачивающих станциях магистральных нефте и газопроводов.
У резервуаров хранения нефти и нефтепродуктов, сжиженного газа.
На предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс.
На сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.).
На предприятиях пищевой промышленности.
В очистных сооружениях.
На предприятиях топливно-энергетического комплекса, котельных.
В бортовых системах морских и речных судов.
На объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.).
Во множестве других приложений.

Метрологические характеристики

Измеряемый компонент		Диапазон измерений, концентрация измеряемого компонента	Пределы основной относительной погрешности δ %
Наименование	Формула	Диапазон измерений, концентрация измеряемого компонента	Пределы основной относительной погрешности δ %
Азота диоксид	NO2	от 0,01 до 10 мг/м³	±25
		от 0,1 до 30 мг/м³	±15
		от 10 до 500 мг/м³	±10
Аммиак	NH3	от 0,01 до 10 мг/м³	±25
		от 0,1 до 200 мг/м³	±15
		от 10 до 1500 мг/м³	±10
Азота оксид	NO	от 0,01 до 5 мг/м³	±25
		от 0,1 до 30 мг/м³	±15
		от 10 до 1000 мг/м³	±10
Углеводороды	С2–С10	от 50 до 3000 мг/м³	±25
Углеводороды	С2–С10	от 0,05 до 1 % об. д.	±10
Этанол	C2H5OH	от 50 до 5000 мг/м³	±25
Водород	H2	от 0,001 до 4 % об. д.	±10
Углерода диоксид	СО2	от 100 до 2000 мг/м³	±20
		от 0,01 до 5 % об. д.	±15
		от 1 до 100 % об. д.	±10
Кислород	02	от 0,01 – 1 % об. д.	±10
		от 0,1 до 30 % об. д.	±5
		от 1 до 100 % об. д.	±1
Углерода оксид	СО	от 0,01 до 10 мг/м³	±20
		от 0,1 до 300 мг/м³	±10
		от10 до 3000 мг/м³	±10
Метанол	CH3OH	от 0,1 до 30 мг/м³	±20
Метан	CH4	от 0,001 до 1 % об. д.	±10
		от 0,01 до 5 % об. д.	±10
		от 1 до 100 % об. д.	±5
Пропан	C3H8	от 0,001 до 2 % об. д.	±10
Серы диоксид	SO2	от 0,01 до 3 мг/м³	±20
Серы диоксид	SO2	от 1 до 300 мг/м³	±10
Сероводород	H2S	от 0,01 до 3 мг/м³	±20
		от 0,1 до 30 мг/м³	±10
		от 1 до 200 мг/м³	±10
Формальдегид	H2CO	от 0,1 до 30 мг/м³	±25
Водород хлористый	HCl	от 0,01 до 30 мг/м³	±25
Хлор	Cl2	от 0,01 до 3 мг/м³	±20
Хлор	Cl2	от 0,1 до 30 мг/м³	±10

Технические характеристики

Принцип работы	Полупроводниковый, Электрохимический, Термокаталитический, Оптический
Способ отбора пробы	Диффузионный (конвекционный)
Выходные сигналы	RS485, Токовый 4-20 мА
Исполнение по степени защиты	IP66
Питание	= 24 В
Габариты	50х50х170 мм
Вес	800 г

Структура обозначения, пример заказа

СЕНСОН

СД

7031

NH3

Измеряемый компонент (см. Варианты исполнений)

Технологическое исполнение

Модель

Исполнение

Наименование

Варианты исполнения

№	Наименование	Контролируемый газ	Диапазон концентраций	Тип сенсора
Сенсон-СД-7031 — ТЦВА.413737.031 — Одноканальный
1	Сенсон-СД-7031-СО	СО	0,1 – 300 мг/м3	ЭХ
2	Сенсон-СД-7031-С2Н5ОН	C2H5OH	50– 5000 мг/м3	ТК
3	Сенсон-СД-7031-Сl2	CL2	0,1 – 30 мг/м3	ЭХ
4	Сенсон-СД-7031-Н2СО	H2CO	0,1 – 30 мг/м3	ЭХ
5	Сенсон-СД-7031-СО2	СО2	0,01 – 5 % об.	ОП
6	Сенсон-СД-7031-СН-ОП	С2–С10	50 – 3000 мг/м3	ОП
7	Сенсон-СД-7031-СН-ТК	С2–С10	0,05 – 1 % об.	ТК
8	Сенсон-СД-7031-SО2	SO2	0,1 – 30 мг/м3	ЭХ
9	Сенсон-СД-7031-Н2S	H2S	0,1 – 30 мг/м3	ЭХ
10	Сенсон-СД-7031-С3Н8	C3H8	0,001 – 2 % об.	ТК
11	Сенсон-СД-7031-СН3ОН	CH3OH	0,1 – 30 мг/м3	ЭХ
12	Сенсон-СД-7031-СН4-ОП	CH4	1 – 100 % об.	ОП
13	Сенсон-СД-7031-СН4 -ТК	CH4	0,01 – 5 % об.	ТК
14	Сенсон-СД-7031-О2	02	0,1 - 30% об.	ЭХ
15	Сенсон-СД-7031-НСl	HCL	0,01 – 30 мг/м3	ЭХ
16	Сенсон-СД-7031-Н2-ЭХ	H2	0,1 – 4 % об.	ЭХ
17	Сенсон-СД-7031-Н2-ТК	H2	0,1 – 4 % об.	ТК
18	Сенсон-СД-7031-NН3	NH3	0,1 – 200 мг/м3	ЭХ
19	Сенсон-СД-7031-NО	NO	0,1 – 30 мг/м3	ЭХ
20	Сенсон-СД-7031-NО2	NO2	0,1 – 30 мг/м3	ЭХ

Стандартный комплект поставки

Газоанализатор СЕНСОН-СД-7031.
Техническая документация.

Дополнительная комплектация, опции

Адаптер питания 24 В, 6 Вт.
Поверочная насадка-адаптер.
Преобразователь интерфейса RS-485-USB для связи с ПК.
Преобразователь интерфейса UART-USB для связи с ПК.
Барьер искробезопасности БИ-Exia-130-24.
СЕНСОН-К-1М контроллер аналоговых сигналов одноканальный.
СЕНСОН-К-4М контроллер аналоговых сигналов четырехканальный.
СЕНСОН-К-8М контроллер аналоговых сигналов восьмиканальный.

Скачать документацию

СЕНСОН-СД-7031 газоанализаторы стационарные в корпусах из нержавеющей стали. Руководство по эксплуатации.
