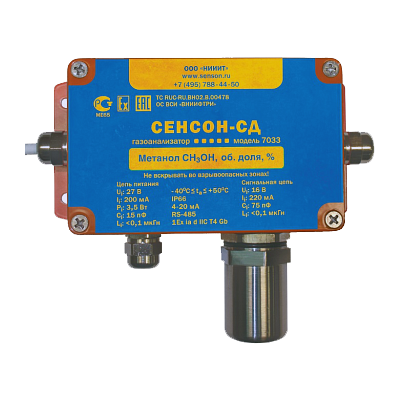

СЕНСОН-СД-7033 газоанализаторы стационарные в алюминиевых корпусах
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Одноканальный
Режим работы: Непрерывный
Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: 1ExdIICT4
Цена (без учета НДС): По запросу руб.
Описание
Газоанализатор СЕНСОН-СД-7033 - это стационарный одноканальный прибор непрерывного типа действия, позволяющий контролировать концентрации газа в рабочей зоне. Работа газоанализатора основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые).
Особенности:
- Модульное построение.
- Конструкция исключает возможность непреднамеренных воздействий на измерительные блоки при монтаже прибора и подключении электрических кабелей.
- Интеллектуальные измерительные сенсорные модули.
- Передача данных по протоколу MODBUS RTU (RS-485).
- Интерфейс "Токовая петля 4-20 мА".
Области применения
Стационарные газоанализаторы СЕНСОН-СД-7033 выпускаются во взрывозащищенном исполнении. Взрывозащита обеспечивается искробезопасными цепями (i-цепь). Областью применения являются врывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей.
Метрологические характеристики
|
Измеряемый компонент |
Диапазон измерений, концентрация измеряемого компонента |
Пределы основной относительной погрешности δ % |
|
|
Наименование |
Формула |
||
|
Азота диоксид |
NO2 |
от 0,01 до 10 мг/м³ |
±25 |
|
от 0,1 до 30 мг/м³ |
±15 |
||
|
от 10 до 500 мг/м³ |
±10 |
||
|
Аммиак |
NH3 |
от 0,01 до 10 мг/м³ |
±25 |
|
от 0,1 до 200 мг/м³ |
±15 |
||
|
от 10 до 1500 мг/м³ |
±10 |
||
|
Азота оксид |
NO |
от 0,01 до 5 мг/м³ |
±25 |
|
от 0,1 до 30 мг/м³ |
±15 |
||
|
от 10 до 1000 мг/м³ |
±10 |
||
|
Углеводороды |
С2–С10 |
от 50 до 3000 мг/м³ |
±25 |
|
от 0,05 до 1 % об. д. |
±10 |
||
|
Этанол |
C2H5OH |
от 50 до 5000 мг/м³ |
±25 |
|
Водород |
H2 |
от 0,001 до 4 % об. д. |
±10 |
|
Углерода диоксид |
СО2 |
от 100 до 2000 мг/м³ |
±20 |
|
от 0,01 до 5 % об. д. |
±15 |
||
|
от 1 до 100 % об. д. |
±10 |
||
|
Кислород |
02 |
от 0,01 – 1 % об. д. |
±10 |
|
от 0,1 до 30 % об. д. |
±5 |
||
|
от 1 до 100 % об. д. |
±1 |
||
|
Углерода оксид |
СО |
от 0,01 до 10 мг/м³ |
±20 |
|
от 0,1 до 300 мг/м³ |
±10 |
||
|
от10 до 3000 мг/м³ |
±10 |
||
|
Метанол |
CH3OH |
от 0,1 до 30 мг/м³ |
±20 |
|
Метан |
CH4 |
от 0,001 до 1 % об. д. |
±10 |
|
от 0,01 до 5 % об. д. |
±10 |
||
|
от 1 до 100 % об. д. |
±5 |
||
|
Пропан |
C3H8 |
от 0,001 до 2 % об. д. |
±10 |
|
Серы диоксид |
SO2 |
от 0,01 до 3 мг/м³ |
±20 |
|
от 1 до 300 мг/м³ |
±10 |
||
|
Сероводород |
H2S |
от 0,01 до 3 мг/м³ |
±20 |
|
от 0,1 до 30 мг/м³ |
±10 |
||
|
от 1 до 200 мг/м³ |
±10 |
||
|
Формальдегид |
H2CO |
от 0,1 до 30 мг/м³ |
±25 |
|
Водород хлористый |
HCl |
от 0,01 до 30 мг/м³ |
±25 |
|
Хлор |
Cl2 |
от 0,01 до 3 мг/м³ |
±20 |
|
от 0,1 до 30 мг/м³ |
±10 |
||
Технические характеристики
| Принцип работы | Полупроводниковый, Электрохимический, Термокаталитический, Оптический |
| Способ отбора пробы | Диффузионный (конвекционный) |
| Выходные сигналы | RS485, Токовый 4-20 мА |
| Исполнение по степени защиты | IP66 |
| Питание | = 24 В |
| Габариты | 155х130х60 мм |
| Вес | 750 г |
Структура обозначения, пример заказа
Измеряемый компонент (см. Варианты исполнений)
Технологическое исполнение
Модель
Исполнение
Наименование
Варианты исполнения
|
№ |
Наименование |
Контролируемый газ |
Диапазон концентраций |
Тип сенсора |
|
|
Сенсон-СД-7033 — ТЦВА.413737.033 |
|||||
|
1 |
Сенсон-СД-7033-С2Н5ОН |
C2H5OH |
50– 5000 мг/м3 |
ТК |
|
|
2 |
Сенсон-СД-7033-Сl2 |
CL2 |
0,1 – 30 мг/м3 |
ЭХ |
|
|
3 |
Сенсон-СД-7033-Н2СО |
H2CO |
0,1 – 30 мг/м3 |
ЭХ |
|
|
4 |
Сенсон-СД-7033-СО |
СО |
0,1 – 300 мг/м3 |
ЭХ |
|
|
5 |
Сенсон-СД-7033-СО2 |
СО2 |
0,01 – 5 % об |
ОП |
|
|
6 |
Сенсон-СД-7033-СН-ОП |
С2–С10 |
50 – 3000 мг/м3 |
ОП |
|
|
7 |
Сенсон-СД-7033-СН-ТК |
С2–С10 |
0,05 – 1 % об. |
ТК |
|
|
8 |
Сенсон-СД-7033-SО2 |
SO2 |
0,1 – 30 мг/м3 |
ЭХ |
|
|
9 |
Сенсон-СД-7033-Н2S |
H2S |
0,1 – 30 мг/м3 |
ЭХ |
|
|
10 |
Сенсон-СД-7033-С3Н8 |
C3H8 |
0,001 – 2 % об. |
ТК |
|
|
11 |
Сенсон-СД-7033-СН3ОН |
CH3OH |
0,1 – 30 мг/м3 |
ЭХ |
|
|
12 |
Сенсон-СД-7033-СН4 -ОП |
CH4 |
1 – 100 % об. |
ОП |
|
|
13 |
Сенсон-СД-7033-СН4 -ТК |
CH4 |
0,01 – 5 % об. |
ТК |
|
|
14 |
Сенсон-СД-7033-О2 |
02 |
0,1 - 30% об. |
ЭХ |
|
|
15 |
Сенсон-СД-7033-НСl |
HCL |
0,01 – 30 мг/м3 |
ЭХ |
|
|
16 |
Сенсон-СД-7033-Н2 -ЭХ |
H2 |
0,1 – 4 % об. |
ЭХ |
|
|
17 |
Сенсон-СД-7033-Н2 -ТК |
H2 |
0,1 – 4 % об. |
ТК |
|
|
18 |
Сенсон-СД-7033-NН3 |
NH3 |
0,1 – 200 мг/м3 |
ЭХ |
|
|
19 |
Сенсон-СД-7033-NО |
NO |
0,1 – 30 мг/м3 |
ЭХ |
|
|
20 |
Сенсон-СД-7033-NО2 |
NO2 |
0,1 – 30 мг/м3 |
ЭХ |
|
|
Сенсон-СД-7033-01 — ТЦВА.413737.033 |
|
||||
|
1 |
Сенсон-СД-7033-01-С2Н5ОН |
C2H5OH |
50– 5000 мг/м3 |
ТК |
|
|
2 |
Сенсон-СД-7033-01-Сl2 |
CL2 |
0,1 – 30 мг/м3 |
ЭХ |
|
|
3 |
Сенсон-СД-7033-01-Н2СО |
H2CO |
0,1 – 30 мг/м3 |
ЭХ |
|
|
4 |
Сенсон-СД-7033-01-СО |
СО |
0,1 – 300 мг/м3 |
ЭХ |
|
|
5 |
Сенсон-СД-7033-01-СО2 |
СО2 |
0,01 – 5 % об |
ОП |
|
|
6 |
Сенсон-СД-7033-01-СН-ОП |
С2–С10 |
50 – 3000 мг/м3 |
ОП |
|
|
7 |
Сенсон-СД-7033-01-СН-ТК |
С2–С10 |
0,05 – 1 % об. |
ТК |
|
|
8 |
Сенсон-СД-7033-01-SО2 |
SO2 |
0,1 – 30 мг/м3 |
ЭХ |
|
|
9 |
Сенсон-СД-7033-01-Н2S |
H2S |
0,1 – 30 мг/м3 |
ЭХ |
|
|
10 |
Сенсон-СД-7033-01-С3Н8 |
C3H8 |
0,001 – 2 % об. |
ТК |
|
|
11 |
Сенсон-СД-7033-01-СН3ОН |
CH3OH |
0,1 – 30 мг/м3 |
ЭХ |
|
|
12 |
Сенсон-СД-7033-01-СН4 -ОП |
CH4 |
1 – 100 % об. |
ОП |
|
|
13 |
Сенсон-СД-7033-01-СН4 -ТК |
CH4 |
0,01 – 5 % об. |
ТК |
|
|
14 |
Сенсон-СД-7033-01-О2 |
02 |
0,1 - 30% об. |
ЭХ |
|
|
15 |
Сенсон-СД-7033-01-НСl |
HCL |
0,01 – 30 мг/м3 |
ЭХ |
|
|
16 |
Сенсон-СД-7033-01-Н2 -ЭХ |
H2 |
0,1 – 4 % об. |
ЭХ |
|
|
17 |
Сенсон-СД-7033-01-Н2 -ТК |
H2 |
0,1 – 4 % об. |
ТК |
|
|
18 |
Сенсон-СД-7033-01-NН3 |
NH3 |
0,1 – 200 мг/м3 |
ЭХ |
|
|
19 |
Сенсон-СД-7033-01-NО |
NO |
0,1 – 30 мг/м3 |
ЭХ |
|
|
20 |
Сенсон-СД-7033-01-NО2 |
NO2 |
0,1 – 30 мг/м3 |
ЭХ |
|
Стандартный комплект поставки
- Газоанализатор СЕНСОН-СД-7033.
- Техническая документация.
Дополнительная комплектация, опции
- Адаптер питания 24 В, 6 Вт.
- Поверочная насадка-адаптер.
- Преобразователь интерфейса RS-485-USB для связи с ПК.
- Преобразователь интерфейса UART-USB для связи с ПК.
- Барьер искробезопасности БИ-Exia-130-24.
- СЕНСОН-К-1М контроллер аналоговых сигналов одноканальный.
- СЕНСОН-К-4М контроллер аналоговых сигналов четырехканальный.
- СЕНСОН-К-8М контроллер аналоговых сигналов восьмиканальный.
