СЕНСОН-СВ-5031 газоанализаторы стационарные модульные

СЕНСОН-СВ-5031 газоанализаторы стационарные модульные

Газоанализаторы СЕНСОН-СВ-5031 представляют собой модульные стационарные одноканальные приборы для непрерывного контроля концентрации газа в рабочей зоне и обеспечивают высокий уровень противоаварийной защиты там, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.

Принцип работы СЕНСОН-СВ-5031 заключается в непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. В зависимости от установленного сенсора, разделяются на:

полупроводниковые – основан на адсорбции газообразного вещества поверхностью газочувствительного слоя сенсора с изменением электрического сопротивления этого слоя;
электрохимические – на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
термокаталитические – на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
оптические – на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра;
кондуктометрические – на основе изменения теплопроводности среды в зависимости от концентрации анализируемого газа;
фотоионизационные – на принципе световой ионизации аналита с измерением тока ионизированных ионов.

Особенности модульных газоанализаторов СЕНСОН-СВ-5031:

Возможность подключения HART-коммуникатора в опасной зоне.
Cветодиодная индикация превышения порогов концентрации и исправности датчика.
Наличие цифровых протоколов передачи данных HART, MODBUS RTU позволяют транслировать информацию с газоанализатора во внешние сети.
Возможность установки порогов срабатывания, режимов работы и калибровки в полевых условиях с помощью магнитного ключа.
Возможно изготовление корпуса из алюминиевого сплава или нержавеющей стали с высокой степенью защиты IP66/67.
Различные виды взрывозащиты.

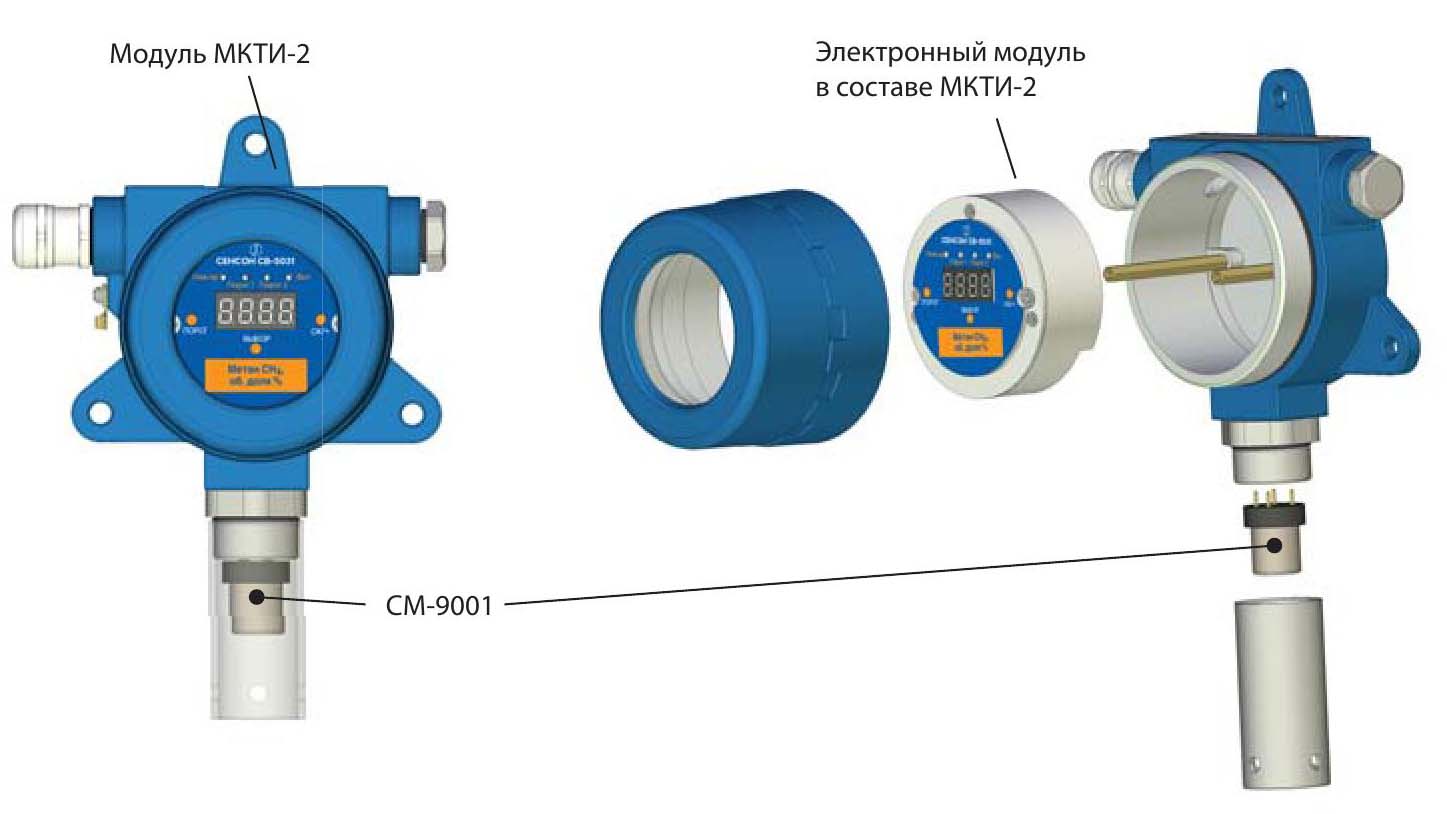

Модульные газоанализаторы Сенсон-СВ-5031 состоят из:

Интеллектуального сенсорного модуля (ИСМ) – газоанализатора Сенсон-СМ-9001.
Модуля коммутации, трансляции индикации МКТИ-2.

Метрологические характеристики СЕНСОН-СВ-5031

Измеряемый компонент	Диапазон измерений, концентрация измеряемого компонента	Пределы основной относительной погрешности δ,%
Азота диоксид (NO₂)	0,01-10 мг/м³	±25
	0,1-30 мг/м³	±15
	10-500 мг/м³	±10
Азота оксид (NO)	0,01-5 мг/м³	±25
	0,1-30 мг/м³	±15
	10-1000 мг/м³	±10
Аммиак (NH₃)	0,01-10 мг/м³	±25
	0,1-200 мг/м³	±15
	10-1500 мг/м³	±10
Водород (Н₂)	0,001-1 об. доля, %	±15
	0,01-4 об. доля, %	±10
	1-100 об. доля, %	±5
Водород хлористый (HCl)	0,01-30 мг/м³	±25
Гелий (Не)	1-100 об. доля, %	±20
Кислород (O₂)	0,01-1 об. доля, %	±10
	0,1-30 об. доля, %	±5
	1-100 об. доля, %	±1
Метан (СН₄)	0,001-1 об. доля, %	±10
	0,01-5 об. доля, %	±10
	1-100 об. доля, %	±5
Метанол (СН₃ОН)	0,1-30 мг/м³	±20
Пропан (С₃Н₈)	0,001-2 об. доля, %	±10
Сероводород (H₂S)	0,01-3 мг/м³	±20
	0,1-30 мг/м³	±10
	1-200 мг/м³	±10
Серы диоксид (SO₂)	0,01-3 мг/м³	±15
Серы диоксид (SO₂)	0,1-30 мг/м³	±10
Углеводороды (С₂-С₁₀)	50-3000 мг/м³	±25
Углеводороды (С₂-С₁₀)	0,05-1 об. доля, %	±10
Углерода диоксид (СО₂)	100-2000 мг/м³	±20
	0,01-5 об. доля, %	±15
	1-100 об. доля, %	±10
Углерода оксид (СО)	0,01-10 мг/м³	±20
	0,1-300 мг/м³	±10
	10-3000 мг/м³	±10
Формальдегид (Н₂СО)	0,1-30 мг/м³	±25
Хлор (С12)	0,01-3 мг/м³	±20
Хлор (С12)	0,1-30 мг/м³	±10
Этанол (С₂Н₅ОН)	50-5000 мг/м³	±25
Этанол (С₂Н₅ОН)	0,01-3 об. доля, %	±15

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: HCL Гидрохлорид (Хлороводород, соляная кислота), C2H6O (C2H5OH) Этанол (Этиловый спирт), NH3 Аммиак, C3H8 Пропан, NO2 Азота диоксид, CH2O Формальдегид, NO Азота оксид, CH3OH Метанол (Метиловый спирт), O2 Кислород, CH4 Метан, SO2 Серы диоксид (Ангидрид сернистый), Cl2 Хлор, Сумма углеводородов, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), H2 Водород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: PBExdb[ia Ma]IMb, 1Exdb[ia Ga]IICT6 Gb, POЕxdb+dbiaI Ma, 0ExiaIICT6 Ga, 0Exdb+dbiaIICT6 Ga

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

полупроводниковые – основан на адсорбции газообразного вещества поверхностью газочувствительного слоя сенсора с изменением электрического сопротивления этого слоя;
электрохимические – на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
термокаталитические – на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
оптические – на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра;
кондуктометрические – на основе изменения теплопроводности среды в зависимости от концентрации анализируемого газа;
фотоионизационные – на принципе световой ионизации аналита с измерением тока ионизированных ионов.

Особенности модульных газоанализаторов СЕНСОН-СВ-5031:

Возможность подключения HART-коммуникатора в опасной зоне.
Cветодиодная индикация превышения порогов концентрации и исправности датчика.
Наличие цифровых протоколов передачи данных HART, MODBUS RTU позволяют транслировать информацию с газоанализатора во внешние сети.
Возможность установки порогов срабатывания, режимов работы и калибровки в полевых условиях с помощью магнитного ключа.
Возможно изготовление корпуса из алюминиевого сплава или нержавеющей стали с высокой степенью защиты IP66/67.
Различные виды взрывозащиты.

Модульные газоанализаторы Сенсон-СВ-5031 состоят из:

Интеллектуального сенсорного модуля (ИСМ) – газоанализатора Сенсон-СМ-9001.
Модуля коммутации, трансляции индикации МКТИ-2.

Метрологические характеристики СЕНСОН-СВ-5031

Измеряемый компонент	Диапазон измерений, концентрация измеряемого компонента	Пределы основной относительной погрешности δ,%
Азота диоксид (NO₂)	0,01-10 мг/м³	±25
	0,1-30 мг/м³	±15
	10-500 мг/м³	±10
Азота оксид (NO)	0,01-5 мг/м³	±25
	0,1-30 мг/м³	±15
	10-1000 мг/м³	±10
Аммиак (NH₃)	0,01-10 мг/м³	±25
	0,1-200 мг/м³	±15
	10-1500 мг/м³	±10
Водород (Н₂)	0,001-1 об. доля, %	±15
	0,01-4 об. доля, %	±10
	1-100 об. доля, %	±5
Водород хлористый (HCl)	0,01-30 мг/м³	±25
Гелий (Не)	1-100 об. доля, %	±20
Кислород (O₂)	0,01-1 об. доля, %	±10
	0,1-30 об. доля, %	±5
	1-100 об. доля, %	±1
Метан (СН₄)	0,001-1 об. доля, %	±10
	0,01-5 об. доля, %	±10
	1-100 об. доля, %	±5
Метанол (СН₃ОН)	0,1-30 мг/м³	±20
Пропан (С₃Н₈)	0,001-2 об. доля, %	±10
Сероводород (H₂S)	0,01-3 мг/м³	±20
	0,1-30 мг/м³	±10
	1-200 мг/м³	±10
Серы диоксид (SO₂)	0,01-3 мг/м³	±15
Серы диоксид (SO₂)	0,1-30 мг/м³	±10
Углеводороды (С₂-С₁₀)	50-3000 мг/м³	±25
Углеводороды (С₂-С₁₀)	0,05-1 об. доля, %	±10
Углерода диоксид (СО₂)	100-2000 мг/м³	±20
	0,01-5 об. доля, %	±15
	1-100 об. доля, %	±10
Углерода оксид (СО)	0,01-10 мг/м³	±20
	0,1-300 мг/м³	±10
	10-3000 мг/м³	±10
Формальдегид (Н₂СО)	0,1-30 мг/м³	±25
Хлор (С12)	0,01-3 мг/м³	±20
Хлор (С12)	0,1-30 мг/м³	±10
Этанол (С₂Н₅ОН)	50-5000 мг/м³	±25
Этанол (С₂Н₅ОН)	0,01-3 об. доля, %	±15

Принцип работы

Оптический, полупроводниковый, термокаталитический, электрохимический, кондуктометрический, фотоионизационный

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

Токовый 4-20 мА, RS485, HART

Диапазон рабочих температур

-60...+50°С

Исполнение по степени защиты

IP66, IP67

Питание

= 24 В, = 12 В

Габариты

140х230х106 мм

Вес

1,8 кг (в корпусе из алюминиевого сплава); 3,1 кг (в корпусе из нержавеющей стали)

Стандартный комплект поставки

Газоанализатор СЕНСОН-СВ-5031.
Техническая документация.

Скачать документацию

СЕНСОН-СВ-5031 газоанализаторы стационарные модульные. Руководство по эксплуатации.

Чтобы правильно подобрать газоанализатор СЕНСОН-СВ-5031, узнать стоимость или купить СЕНСОН-СВ-5031, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@gasdetecto.ru
