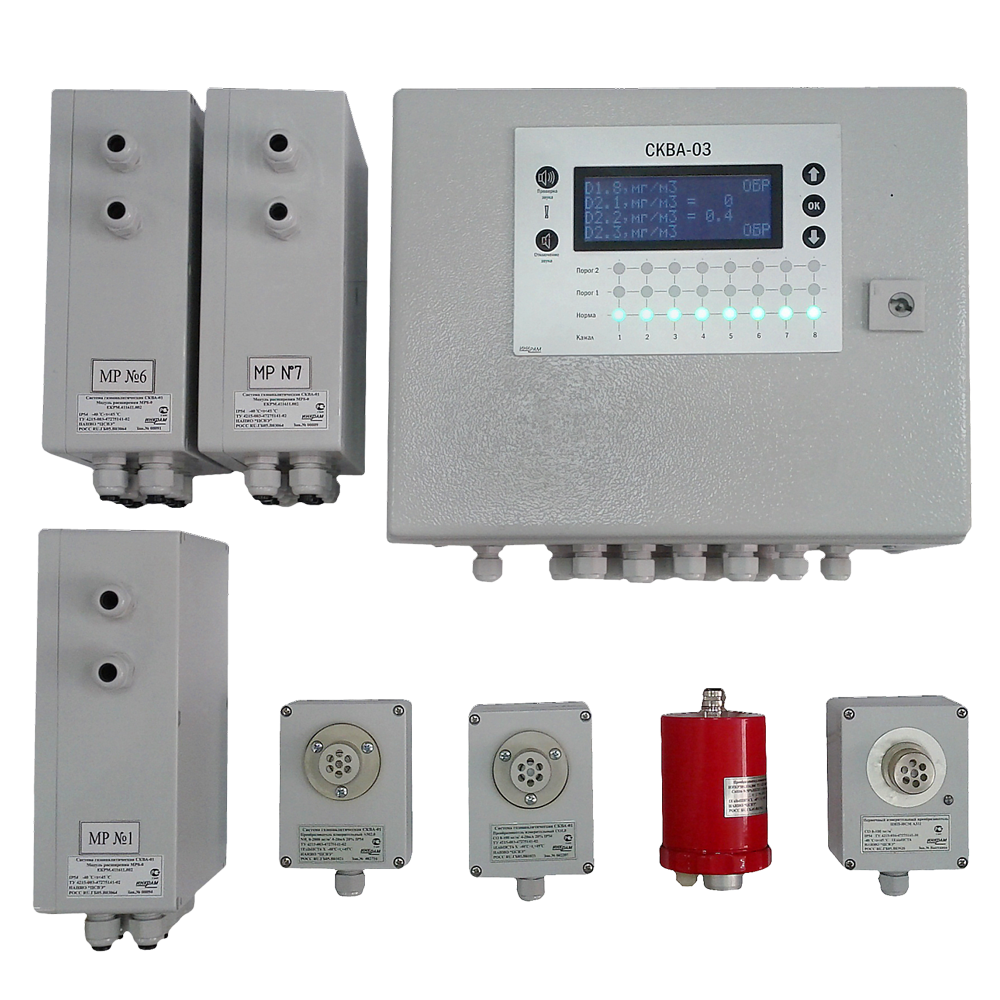

СКВА-03 система газоаналитическая многокомпонентная

Газоаналитическая многокомпонентная система СКВА-03 представляет собой стационарный, многоблочный газоанализатор/газосигнализатор непрерывного действия, состоящий из отдельных, функционально и конструктивно законченных, территориально распределенных блоков и модулей.

Газоаналитическая система СКВА-03 предназначена для измерения концентрации токсичных газов и горючих веществ в воздухе, архивирования полученных результатов, сигнализации (световой и звуковой) о достижении заданных уровней концентраций, формирования и выдачи сигналов управления внешними устройствами по событиям перехода измеренных концентраций через заданные уровни.

Стационарный газоанализатор поддерживает обмен информацией с удаленным терминалом по интерфейсу RS 485 Modbus RTU.

Область применения: обеспечение безопасности, контроль ПДК и аварийных концентраций безопасности в соответствии с требованиями нормативных документов, касающихся оборудования, средств измерений, контроля, управления, автоматизации и противоаварийной защиты (ПАЗ) промышленных предприятий.

Система СКВА-03 состоит из набора блоков и модулей, разделенных по функциональному признаку на следующие группы: Преобразователи измерительные (ИП)стройства управления, сбора и обработки информации.

Максимальное количество ИП, подключаемых к одной системе - 32.
Максимальное количество зон, контролируемых одной системой - 8.
Максимальное количество установленных в одной системе реле - 16.
Максимальное количество систем, подключаемых к одному внешнему контроллеру по протоколу Modbus RTU - 16.

Сравнение систем СКВА-01 и СКВА-03

Характеристика	СКВА-01	СКВА-03
Количество подключаемых датчиков к одной системе без дополнительных блоков питания	32	32
Максимальное количество подключаемых датчиков	Практически не ограничено	32
Количество одновременно контролируемых одной системой типов газов	Практически не ограничено	4
Количество программируемых реле	Практически не ограничено, кратность- 8	До 16, кратность -4
Количество независимых систем, подключаемых в сеть	До 32	До 16
Внешние интерфейсы	RS 485, Ethernet	RS 485, (Ethernet c дополнительной платой преобразователя).
Интерфейс пользователя
ЖКИ дисплей и светозвуковая сигнализация	Есть	Есть на 8 зон контроля
ЖКИ сенсорная панель	Есть	Нет
Наличие архива срабатываний	300 записей	300 записей
Сервисные кнопки
Квитирование звука	Есть	Есть
Проверка сигнализации	Есть	Есть
Блокировка	Есть	Нет
Программирование системы	Требуется обученный квалифицированный персонал и специализированное ПО	Достаточно инженерного образования и прочтения инструкции. ПО интуитивно понятно и не требует специальных знаний.
Наличие средств проверки работоспособности системы и алгоритма работы без газовых смесей	Нет	Есть

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C6H14 Гексан, NH3 Аммиак, C6H6 Бензол, NO2 Азота диоксид, CCl2F2 Дифтордихлорметан (Фреон 12) , O2 Кислород, CH4 Метан, PH3 Фосфин, Cl2 Хлор, SF6 Серы гексафторид (Элегаз), C2H6 Этан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), SO2 Серы диоксид (Ангидрид сернистый), C3H8 Пропан, CO Углерода оксид (Угарный газ), CHF2Cl Дифторхлорметан (Фреон 22), C4H10 Бутан, H2S Дигидросульфид (Сероводород), Сумма горючих газов, C4H10 Изобутан, H2 Водород, COCl2 Фосген, C5H10 Амилен (Циклопентан), HCL Гидрохлорид (Хлороводород, соляная кислота), C5H12 Пентан, HCN Гидроцианид (Водород цианистый, синильная кислота)

Количество контролируемых компонентов (одним прибором): 25

Маркировка взрывозащиты: 1ExdibIICT6, 1ExibIIBT4, 1ExibIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Стационарный газоанализатор поддерживает обмен информацией с удаленным терминалом по интерфейсу RS 485 Modbus RTU.

Максимальное количество ИП, подключаемых к одной системе - 32.
Максимальное количество зон, контролируемых одной системой - 8.
Максимальное количество установленных в одной системе реле - 16.
Максимальное количество систем, подключаемых к одному внешнему контроллеру по протоколу Modbus RTU - 16.

Сравнение систем СКВА-01 и СКВА-03

Характеристика	СКВА-01	СКВА-03
Количество подключаемых датчиков к одной системе без дополнительных блоков питания	32	32
Максимальное количество подключаемых датчиков	Практически не ограничено	32
Количество одновременно контролируемых одной системой типов газов	Практически не ограничено	4
Количество программируемых реле	Практически не ограничено, кратность- 8	До 16, кратность -4
Количество независимых систем, подключаемых в сеть	До 32	До 16
Внешние интерфейсы	RS 485, Ethernet	RS 485, (Ethernet c дополнительной платой преобразователя).
Интерфейс пользователя
ЖКИ дисплей и светозвуковая сигнализация	Есть	Есть на 8 зон контроля
ЖКИ сенсорная панель	Есть	Нет
Наличие архива срабатываний	300 записей	300 записей
Сервисные кнопки
Квитирование звука	Есть	Есть
Проверка сигнализации	Есть	Есть
Блокировка	Есть	Нет
Программирование системы	Требуется обученный квалифицированный персонал и специализированное ПО	Достаточно инженерного образования и прочтения инструкции. ПО интуитивно понятно и не требует специальных знаний.
Наличие средств проверки работоспособности системы и алгоритма работы без газовых смесей	Нет	Есть

Принцип работы

Электрохимический, термохимический, оптический, полупроводниковый

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

Токовый 4-20 мА, Релейный, RS485

Диапазон рабочих температур

0...+45°С (блок сигнализации и управления); -40...+45°С (выносной модуль реле)

Исполнение по степени защиты

IP54

Питание

~ 220 В, = 24 В

Габариты

380х355х167 мм (блок сигнализации и управления), 268х216х100 мм (выносной модуль реле)

Вес

15 кг (блок сигнализации и управления), 3 кг (выносной модуль реле)

Варианты исполнения

Выпускается многокомпонентная газоаналитическая система СКВА-01.

Стандартный комплект поставки

Блок сигнализации и управления.
Насадка градуировочная.
Кабель USB.
Комплект крепежа для монтажа модулей (по количеству модулей).
Комплект крепежа для монтажа ИП (по количеству ИП).
Техническая документация.

Дополнительная комплектация, опции

Модуль расширения, от 1 до 4 шт.
Выносной модуль реле, от 1 до 4 шт.
Преобразователь измерительный, от 1 до 32 шт.

Скачать документацию

СКВА-03 система газоаналитическая многокомпонентная. Руководство по эксплуатации.

СКВА-03 паспорта на составные модули системы.
