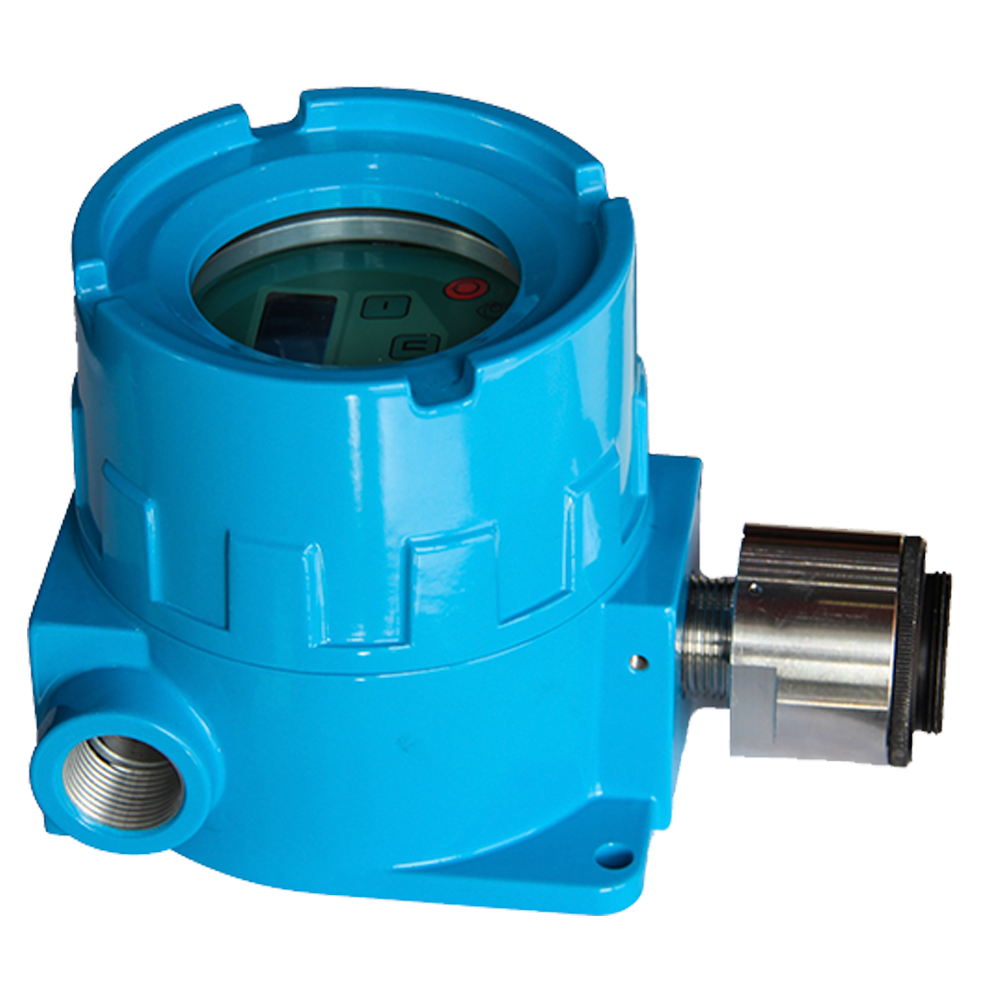

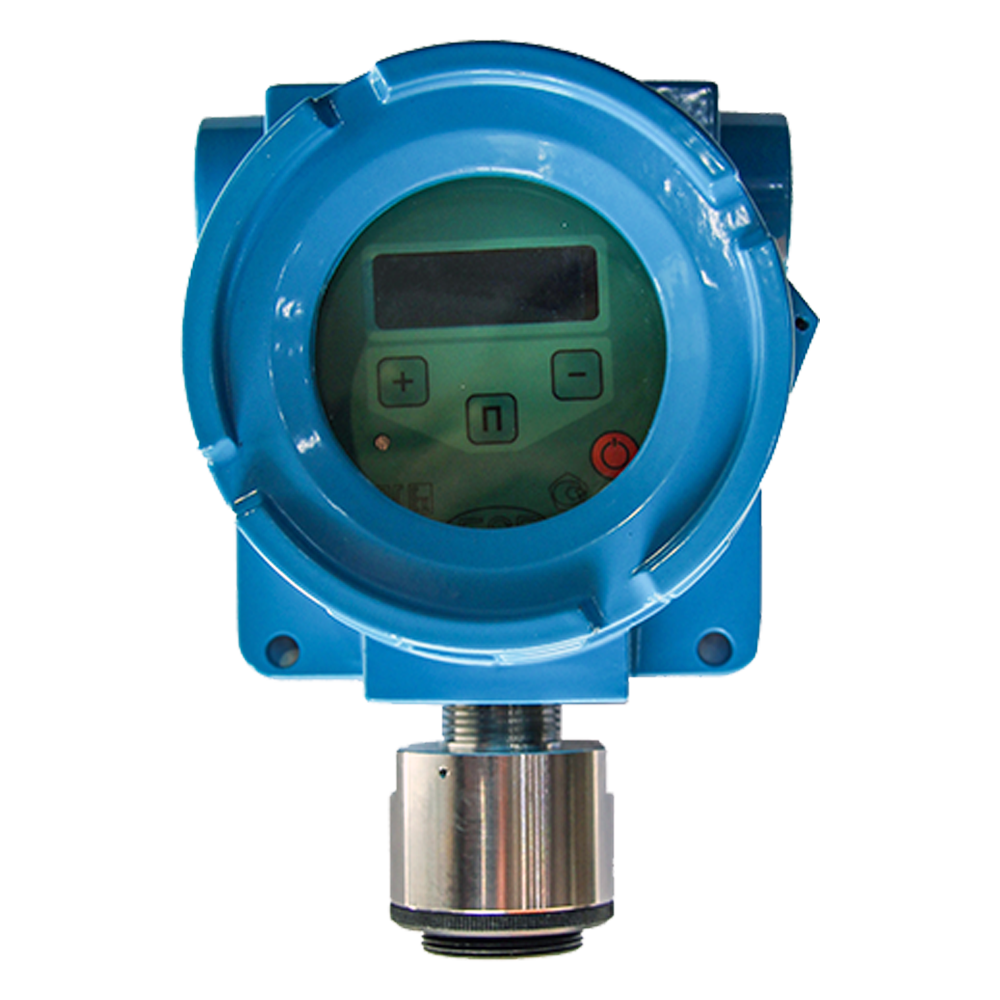

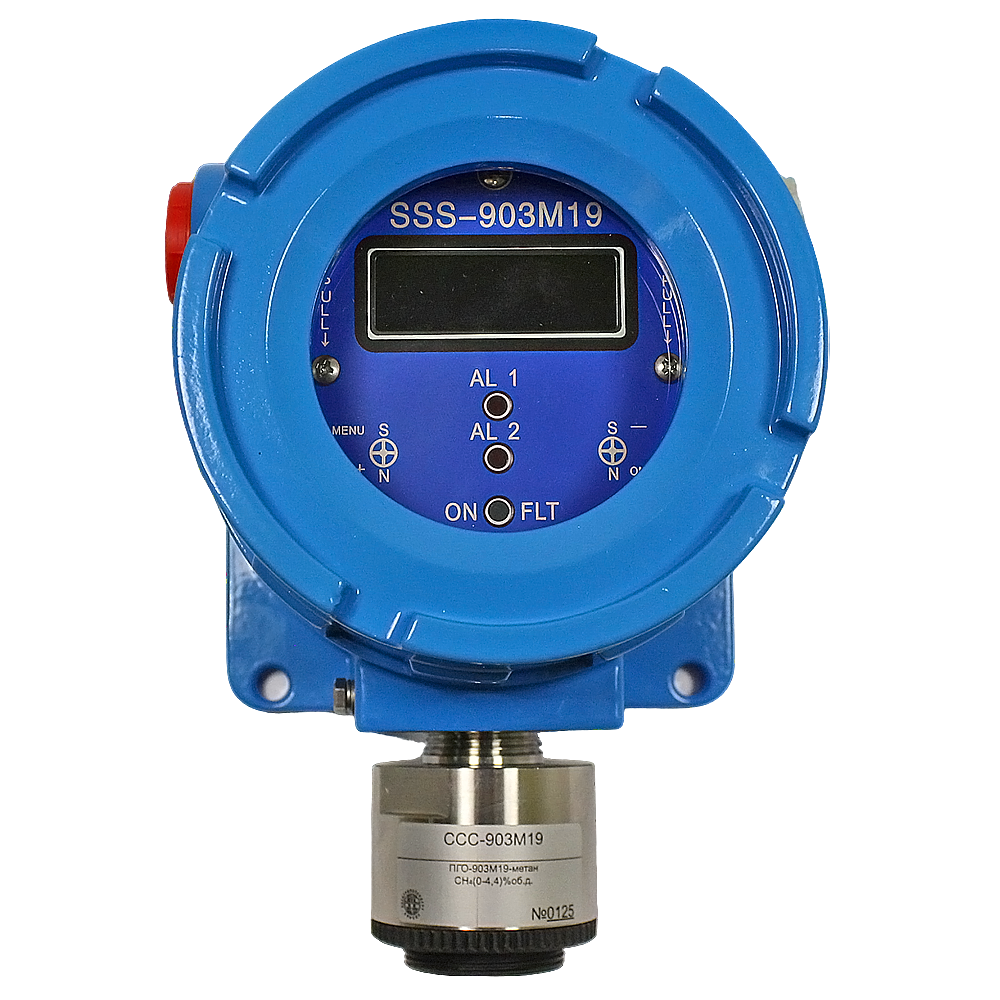

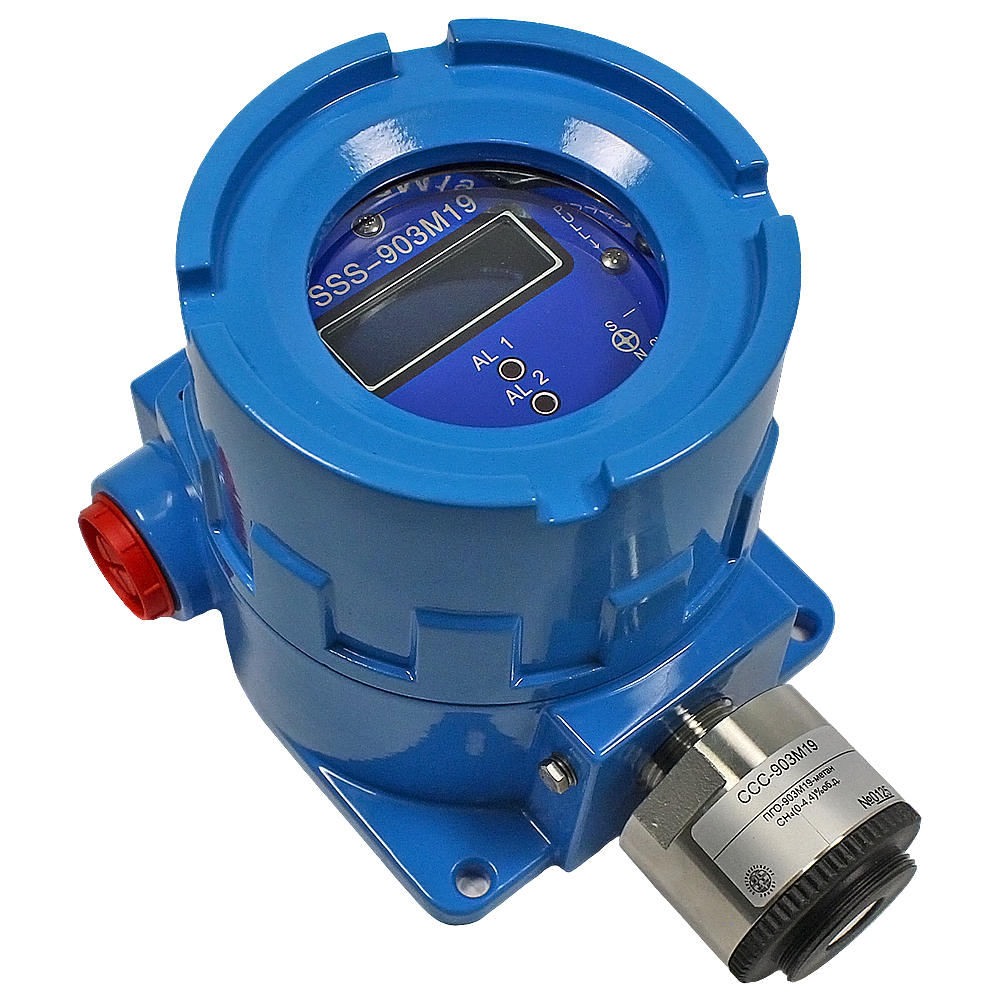

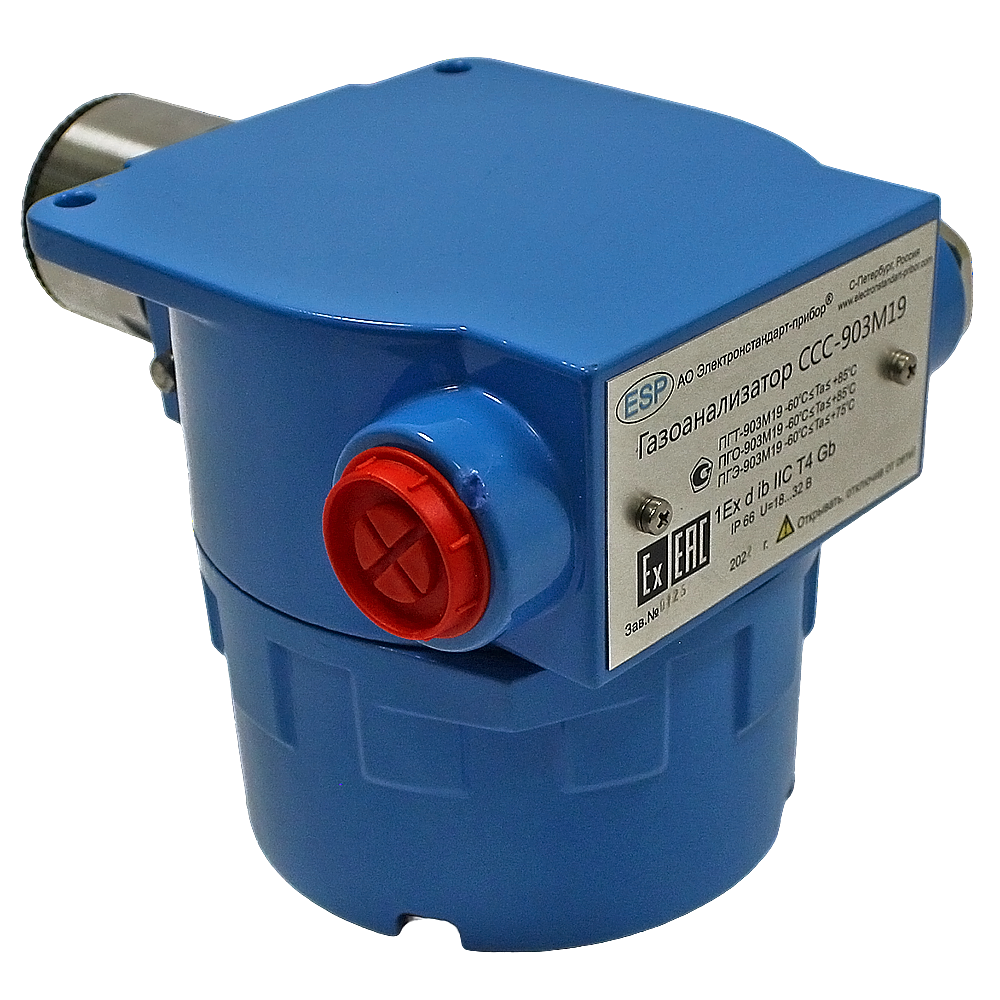

ССС-903М19 газоанализаторы стационарные взрывозащищенные со сменными сенсорами

ССС-903М19 газоанализаторы стационарные взрывозащищенные со сменными сенсорами

Взрывозащищенные газоанализаторы со сменными сенсорами ССС-903М19 применяются для автоматического непрерывного контроля загазованности воздуха рабочей зоны горючими и вредными газами.

Газоанализаторы ССС-903М19 определяют объемную долю метана, пропана, гексана, водорода, кислорода, диоксида углерода, массовую концентрацию оксида углерода, сероводорода, диоксида серы, аммиака и хлора в смеси с азотом или воздухом. А также обеспечивают световую и звуковую сигнализацию при достижении установленных пороговых значений.

Поверка газоанализаторов проводится в соответствии с утвержденной методикой поверки, входящей в комплект поставки. Межповерочный интервал – 1 год.

Конструктивно газоанализаторы ССС-903М19 состоят из порогового устройства УПЭС-903М19 и сменных газовых преобразователей: термокаталитических ПГТ-903М19, электрохимических ПГЭ-903М19, оптических ПГО-903М19.

Пороговое устройство УПЭС-903М19 выпускается в двух исполнениях – с органами управления и индикации или без них.

Особенности газоанализаторов ССС-903М19:

Корпус выполнен из алюминиевого сплава.
Не требуется индивидуальная калибровка преобразователей с УПЭС-903М19, так как ПГТ-903М19, ПГО-903М19, ПГЭ-903М19 оснащены встроенной флэш-памятью, в которой записаны градуировочные коэффициенты и настроечные данные.
Газоанализаторы имеют следующие выходные сигналы: аналоговый (4…20 мА), цифровой (RS-485) и дискретный («сухие» контакты реле).
Возможность проведения калибровки, установки «0» и обслуживания прибора без демонтажа с использованием HART-коммуникатора.
Газоанализаторы ССС-903М19 обеспечивают возможность подстройки нуля и чувствительности.
Гарантия – 18 месяцев.

Диапазоны измерений ССС-903М19

Тип преобразователя	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента %	Диапазон измерений объемной доли определяемого компонента %	Пределы допускаемой основной абсолютной погрешности, %
Термокаталитические преобразователи ПГТ-903М19
ПГТ-903М19-метан	СН4	0…4,4	0…2,2	±0,22
ПГТ-903М19-пропан	СЗН8	0…1,7	0…0,85	±0,085
ПГТ-903М19-гексан	С6Н14	0…1	0…0,5	±0,05

Тип преобразователя	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент			абсолютной	относительной
Оптические преобразователи ПГО-903М19
ПГО-903М19-метан	СН4	0…4,4% об.д. (0…100% НКПР)	от 0 до 2,2% об.д. св. 2,2 до 4,4% об.д.	±0,13% об.д.	±5%
ПГО-903М19-пропан	С3Н8	0…1,7% об.д. (0…100% НКПР)	от 0 до 0,85 % об.д. св. 0,85 до 1,7 % об.д.	±0,05% об.д.	±5%
ПГО-903М19-гексан	С6Н14	0…1,0% об.д. (0…100% НКПР)	от 0 до 0,5% об.д. св. 0,5 до 1,0% об.д.	±0,03% об.д.	±5%
ПГО-903М19-диоксид углерода	СО2	0…2% об.д.	от 0 до 2% об.д.	± (0,03±0,05СХ) % об.д.	-
ПГО-903М19-диоксид углерода	СО2	0…5% об.д.	от 0 до 5% об.д.	± (0,03±0,05СХ) % об.д.	-

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности,
		Диапазон измерений содержания определяемого компонента		абсолютной	относительной
		объемной доли	массовой концентрации, мг/м^З	абсолютной	относительной
Электрохимические преобразователи ПГЭ-903М19
ПГЭ-903М19- водород	Н2	0…2%	-	±(0,2+0,04СХ)%	-
ПГЭ-903М19- кислород	О2	0…30%	-	±(0,2+0,04СХ) %
ПГЭ-903М19- оксид углерода	СО	от 0 до 17 млн^-1 св. 17 до 103 млн^-1	от 0 до 20 св. 20 до 120	±5 мг/м^З	±20%
ПГЭ-903М19-сероводород-45	H2S	от 0 до 7 млн^-1 св. 7 до 32 млн^-1	от 0 до 10 св. 10 до 45	±2,5 мг/м^З	±20%
ПГЭ-903М19- диоксид азота	NО2	от 0 до 1 млн^-1 св.1 до 10,5 млн^-1	от 0 до 2 св. 2 до 20	±0,5 мг/м^З	±20%
ПГЭ-903М19- диоксид серы	SО2	от 0 до 3,8 млн^-1 св. 3,8 до 18,8 млн^-1	от 0 до 10 св. 10 до 50	±2,5 мг/м^З	±20%
ПГЭ-903М19-аммиак-0-70	NH3	от 0 до 28 млн^-1 св. 28 до 99 млн^-1	от 0 до 20 св. 20 до 70	±7,1 млн^-1
ПГЭ-903М19-аммиак-0-500		0…99 млн^-1	0…70	не нормирована
ПГЭ-903М19-аммиак-0-500		99…707 млн^-1	70…500	-	±20%
ПГЭ-903М 19-хлор	Сl2	0…0,33 млн^-1 0,33…5 млн^-1	0…1 1…15	±0,25 мг/м^З	±20%

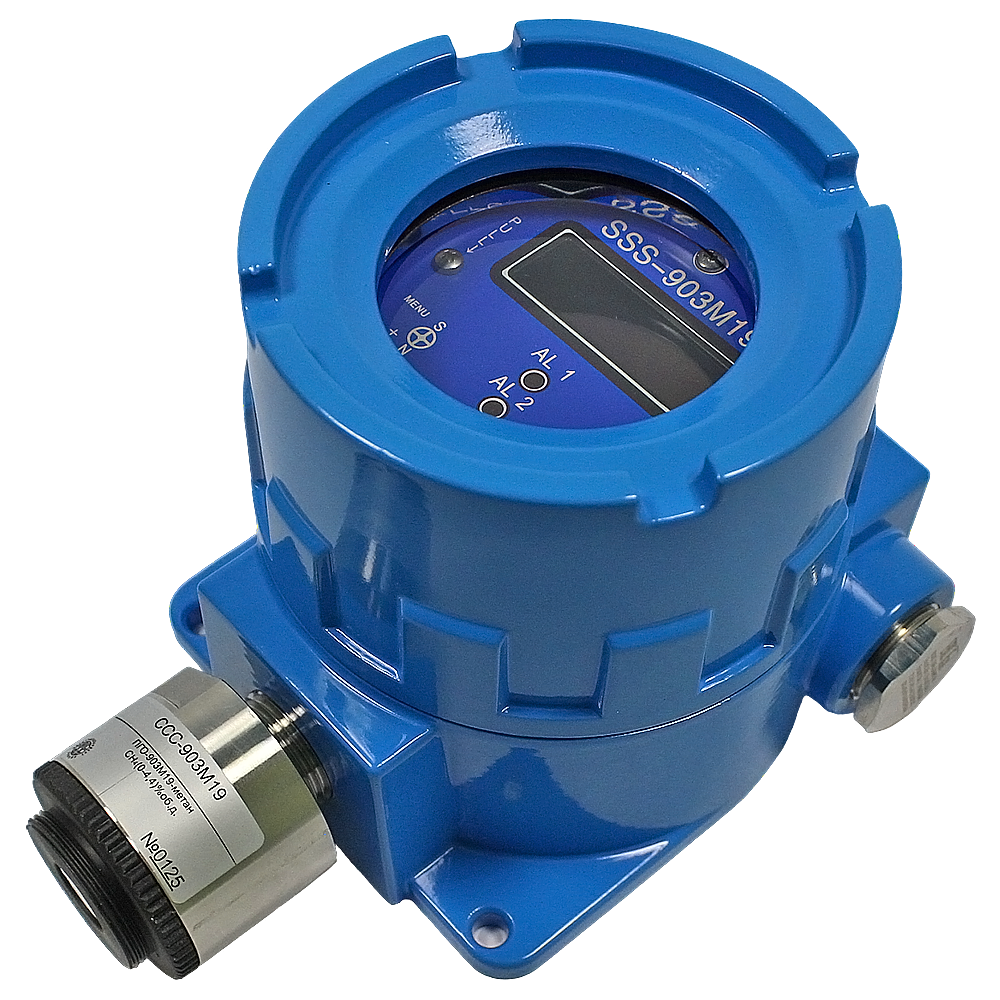

ССС-903М19 газоанализаторы стационарные взрывозащищенные со сменными сенсорами - фото - 6

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород, C3H8 Пропан, SO2 Серы диоксид (Ангидрид сернистый), C6H14 Гексан, CH4 Метан, Cl2 Хлор, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), H2 Водород, NH3 Аммиак, NO2 Азота диоксид

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Особенности газоанализаторов ССС-903М19:

Корпус выполнен из алюминиевого сплава.
Не требуется индивидуальная калибровка преобразователей с УПЭС-903М19, так как ПГТ-903М19, ПГО-903М19, ПГЭ-903М19 оснащены встроенной флэш-памятью, в которой записаны градуировочные коэффициенты и настроечные данные.
Газоанализаторы имеют следующие выходные сигналы: аналоговый (4…20 мА), цифровой (RS-485) и дискретный («сухие» контакты реле).
Возможность проведения калибровки, установки «0» и обслуживания прибора без демонтажа с использованием HART-коммуникатора.
Газоанализаторы ССС-903М19 обеспечивают возможность подстройки нуля и чувствительности.
Гарантия – 18 месяцев.

Диапазоны измерений ССС-903М19

Тип преобразователя	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента %	Диапазон измерений объемной доли определяемого компонента %	Пределы допускаемой основной абсолютной погрешности, %
Термокаталитические преобразователи ПГТ-903М19
ПГТ-903М19-метан	СН4	0…4,4	0…2,2	±0,22
ПГТ-903М19-пропан	СЗН8	0…1,7	0…0,85	±0,085
ПГТ-903М19-гексан	С6Н14	0…1	0…0,5	±0,05

Тип преобразователя	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент			абсолютной	относительной
Оптические преобразователи ПГО-903М19
ПГО-903М19-метан	СН4	0…4,4% об.д. (0…100% НКПР)	от 0 до 2,2% об.д. св. 2,2 до 4,4% об.д.	±0,13% об.д.	±5%
ПГО-903М19-пропан	С3Н8	0…1,7% об.д. (0…100% НКПР)	от 0 до 0,85 % об.д. св. 0,85 до 1,7 % об.д.	±0,05% об.д.	±5%
ПГО-903М19-гексан	С6Н14	0…1,0% об.д. (0…100% НКПР)	от 0 до 0,5% об.д. св. 0,5 до 1,0% об.д.	±0,03% об.д.	±5%
ПГО-903М19-диоксид углерода	СО2	0…2% об.д.	от 0 до 2% об.д.	± (0,03±0,05СХ) % об.д.	-
ПГО-903М19-диоксид углерода	СО2	0…5% об.д.	от 0 до 5% об.д.	± (0,03±0,05СХ) % об.д.	-

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности,
		Диапазон измерений содержания определяемого компонента		абсолютной	относительной
		объемной доли	массовой концентрации, мг/м^З	абсолютной	относительной
Электрохимические преобразователи ПГЭ-903М19
ПГЭ-903М19- водород	Н2	0…2%	-	±(0,2+0,04СХ)%	-
ПГЭ-903М19- кислород	О2	0…30%	-	±(0,2+0,04СХ) %
ПГЭ-903М19- оксид углерода	СО	от 0 до 17 млн^-1 св. 17 до 103 млн^-1	от 0 до 20 св. 20 до 120	±5 мг/м^З	±20%
ПГЭ-903М19-сероводород-45	H2S	от 0 до 7 млн^-1 св. 7 до 32 млн^-1	от 0 до 10 св. 10 до 45	±2,5 мг/м^З	±20%
ПГЭ-903М19- диоксид азота	NО2	от 0 до 1 млн^-1 св.1 до 10,5 млн^-1	от 0 до 2 св. 2 до 20	±0,5 мг/м^З	±20%
ПГЭ-903М19- диоксид серы	SО2	от 0 до 3,8 млн^-1 св. 3,8 до 18,8 млн^-1	от 0 до 10 св. 10 до 50	±2,5 мг/м^З	±20%
ПГЭ-903М19-аммиак-0-70	NH3	от 0 до 28 млн^-1 св. 28 до 99 млн^-1	от 0 до 20 св. 20 до 70	±7,1 млн^-1
ПГЭ-903М19-аммиак-0-500		0…99 млн^-1	0…70	не нормирована
ПГЭ-903М19-аммиак-0-500		99…707 млн^-1	70…500	-	±20%
ПГЭ-903М 19-хлор	Сl2	0…0,33 млн^-1 0,33…5 млн^-1	0…1 1…15	±0,25 мг/м^З	±20%

Принцип работы

Термокаталитический, электрохимический, оптический

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

Токовый 4-20 мА, Релейный, RS485

Диапазон рабочих температур

-60...+85°С (ПГТ-903М19, ПГО-903М19);
-60...+75°С (ПГЭ-903М19)

Питание

= 24 В

Габариты

235х129х126,5 мм (УПЭС-903М19);
90х65хᴓ50 мм (ПГТ-903М19);
120х55хᴓ50 мм (ПГЭ-903М19);
51хᴓ50 мм (ПГО-903М19)

Вес

3 кг (УПЭС-903М19);
0,1 кг (ПГТ-903М19, ПГЭ-903М19, ПГО-903М19)

Стандартный комплект поставки

Пороговое устройство УПЭС-903М19.
Преобразователь ПГТ-903М19; ПГО-903М19; ПГЭ-903М19 (исполнение согласно заказу).
Руководство по эксплуатации и методика поверки (на электронном носителе).

Скачать документацию

ССС-903М19 газоанализаторы стационарные взрывозащищенные со сменными сенсорами. Руководство по эксплуатации.
