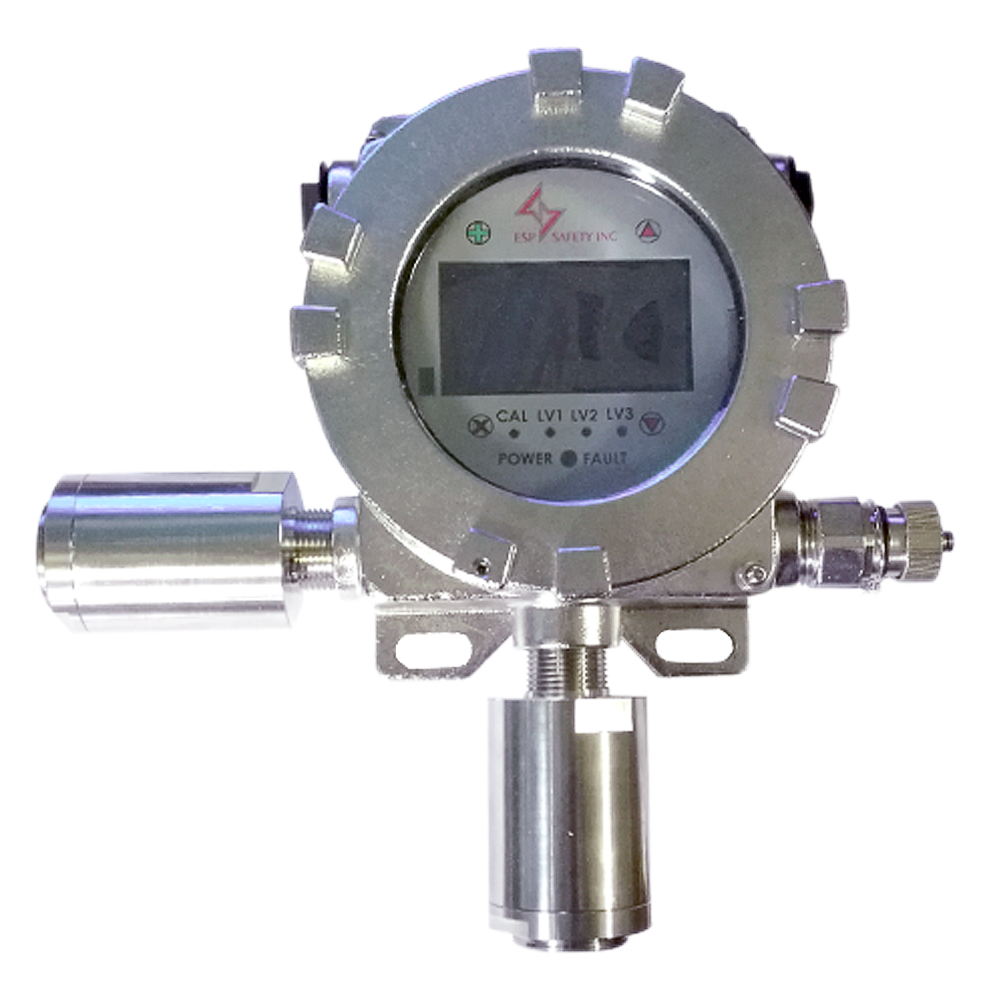

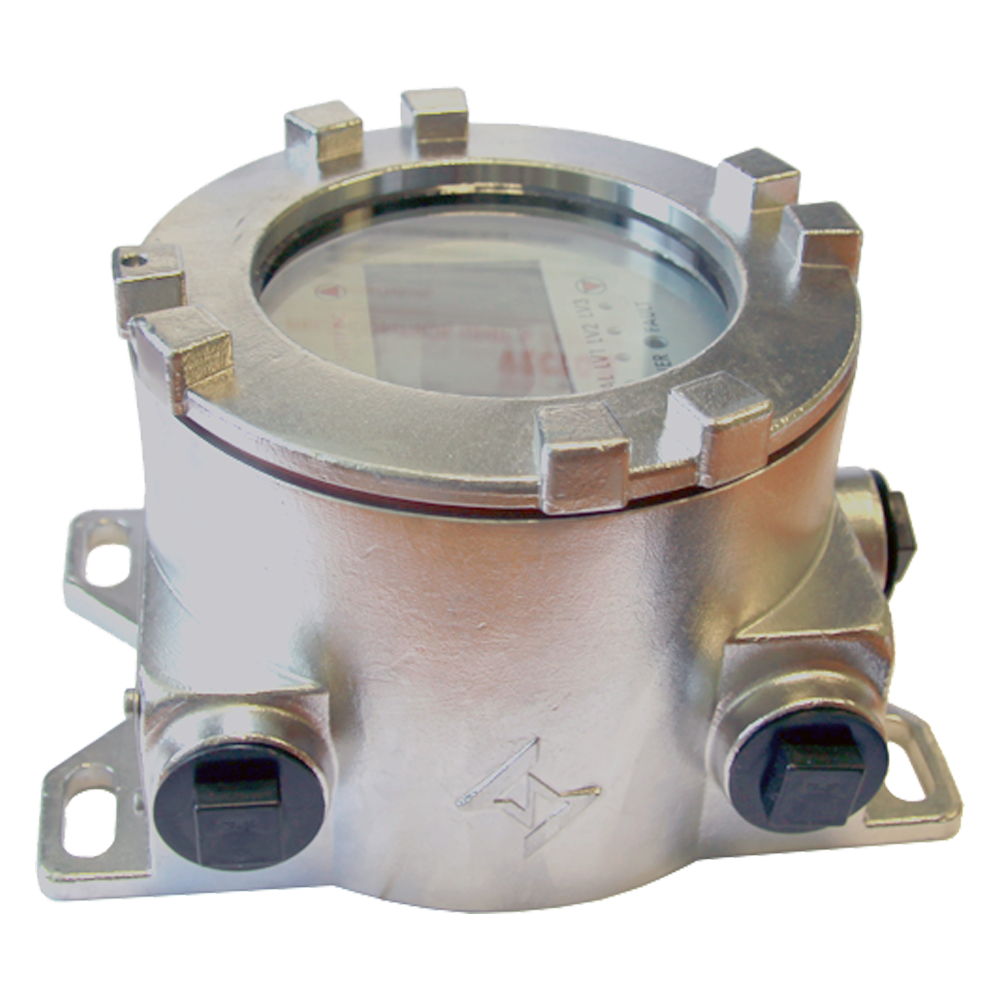

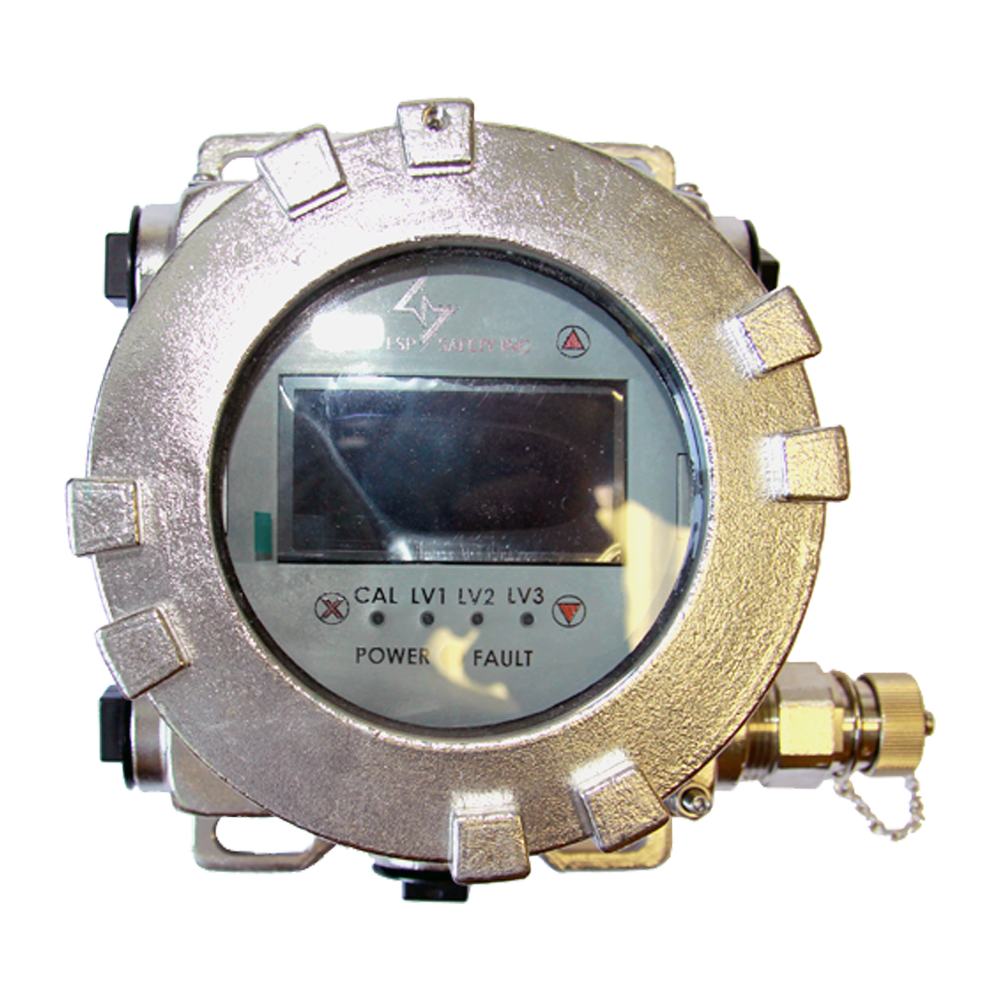

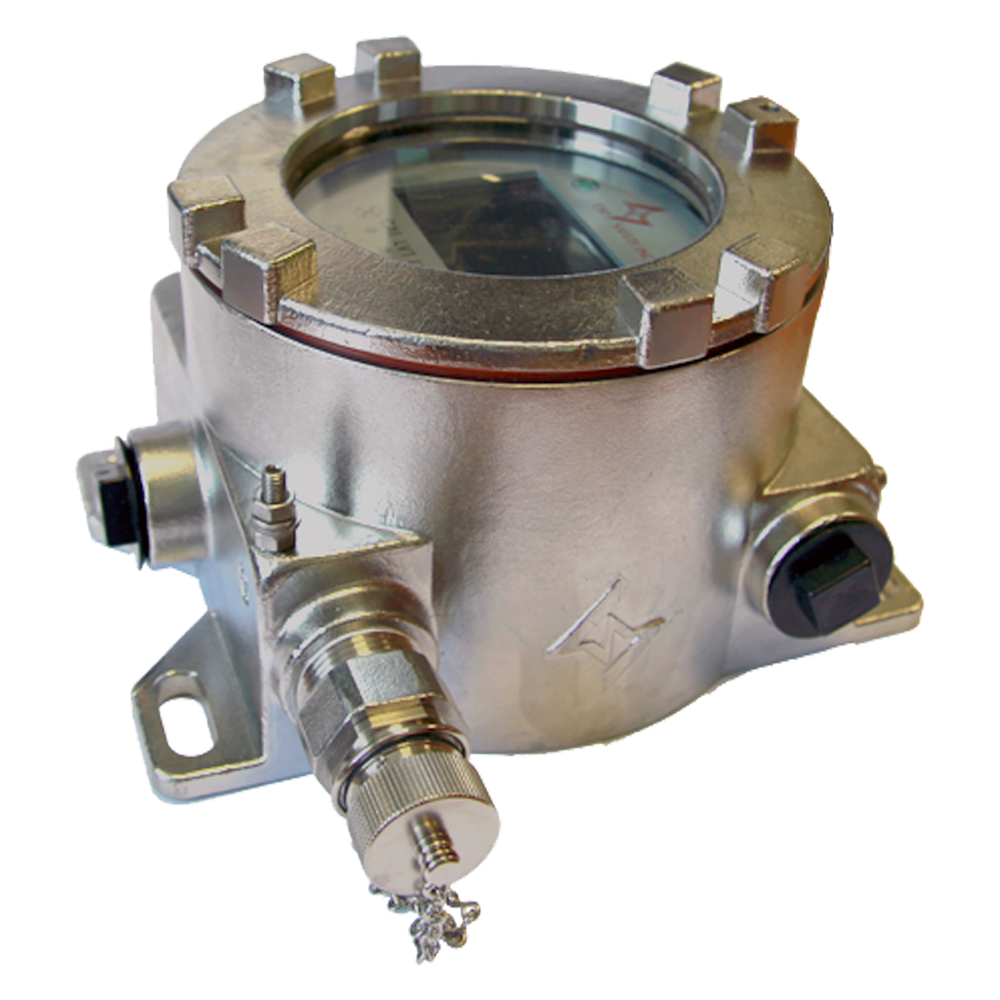

VECTOR газоанализаторы стационарные взрывозащищенные со сменными сенсорами
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Одноканальный
Количество каналов: 1
Режим работы: Непрерывный
Наименования контролируемых компонентов: C2F4 Тетрафторэтилен, C2H2 Ацетилен, C2H4 Этен (Этилен), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C2H6S Этантиол (Этилмеркаптан), C2H8N2 Гептил (несимметричный диметилгидразин, НДМГ, 1,1-диметилгидразин), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C3H8O Пропан-2-ол (Изопропиловый спирт), C4H8 Изобутилен, C4H10 Бутан, C4H10 Изобутан, C4H11N Диэтиламин, C5H12 Пентан, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C6H6 Бензол, C6H6O Гидроксибензол (Фенол), C6H12 Циклогексан, C6H14 Гексан, C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH3SH Метантиол (Метилмеркаптан), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), CS2 Сероуглерод (Углерода дисульфид), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Бензин, Дизельное топливо, Керосин, Уайт-спирит
Количество контролируемых компонентов (одним прибором): 2
Маркировка взрывозащиты: 1Exdb[ia Ga]IICT4GbX, 1Exdb[ia Ga]IICT6 Gb, 1ExdbibmbIICT4, 1ExdbibmbIICT6Gb, 1ExibmbIICT6Gb
Цена (без учета НДС): По запросу руб.
Описание
Газоанализаторы VECTOR предназначены для непрерывного автоматического измерения объемной доли кислорода, диоксида углерода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (в том числе паров нефтепродуктов) в воздухе рабочей зоны.
Особенности газоанализаторов VECTOR:
- Информация о концентрации газа, аварийных уровнях, режимах работы отображается на ярком светодиодном экране с диагональю 2,7".
- Выходные сигналы – аналоговые (4-20 мА), цифровые (RS-485) и контакты реле.
- Простая калибровка детектора на месте, посредством полевого коммуникатора HART и магнитным ключом.
- Функции, управляемые магнитным ключом:
- возможность изменить уставки порогов;
- возможность произвести тестирование 1 и 2 токового выхода;
- настройка даты и времени;
- просмотр журнала событий;
- изменение адреса Modbus и скорости передачи данных;
- сброс фиксации реле;
- калибровка нуля;
- калибровка по одной или двумя точкам с указанием концентрации подаваемой ПГС.
- Возможность подключения двух преобразователей ПГУ-903У (не требуются дополнительные аксессуары, на корпусе расположены 2 ввода для датчиков).
Технические характеристики
| Принцип работы | Термокаталитический (ПГТ -903У), электрохимический (ПГЭ-903У), инфракрасный (ПГО-903У), фотоинизационный (ПГФ-903У) |
| Способ отбора пробы | Диффузионный (конвекционный) |
| Выходные сигналы | RS485, Релейный, Токовый 4-20 мА |
| Диапазон рабочих температур | -60…+75°С (ПГЭ-903У); -60…+85°С, -60…+75°С - для температурного класса Т6 (ПГО-903У); -40…+75°С (ПГФ-903У); -60…+85°С, -60…+75°С - для темп. класса Т6, при удаленном подключении:-60…+90°С (ПГТ-903У) |
| Исполнение по степени защиты | IP66, IP67 |
| Питание | = 24 В |
| Габариты | 191х142х109 мм |
| Вес | 5,8 кг (без ПГУ) |
Варианты исполнения
Газоанализаторы с преобразователями ПГТ-903У
| Тип преобразователя |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
| ПГТ-903У-метан | СН4 | 0…4,4 | 0…2,2 | ±0,22 |
| ПГТ-903У-пропан | С3Н8 | 0…1,7 | 0…0,85 | ±0,085 |
| ПГТ-903У-водород-4 | H2 | 0…4 | 0…2 | ±0,2 |
| ПГТ-903У-гексан | С6Н14 | 0…1 | 0…0,5 | ±0,05 |
| ПГТ-903У-ацетилен | С2Н2 | 0…2,3 | 0…1,15 | ±0,115 |
| ПГТ-903У акрилонитрил | C3H3N | 0…2,8 | 0…1,4 | ±0,14 |
Примечания:
1. Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.
2.Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.
3. Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
Газоанализаторы с преобразователями ПГО-903У
| Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
|
| абсолютной | относительной | ||||
| ПГО-903У-метан | СН4 | от 0 до 4,4%об.д. (от 0 до 100% НКПР) | от 0 до 2,2% об.д. включ. | ±0,22% об.д. | - |
| св. 2,2 до 4,4% об.д | - | ±10% | |||
| ПГО-903У-пропан | С3Н8 | от 0 до 1,7% об.д. (от 0 до 100% НКПР) | от 0 до 0,85% об.д. включ. | ±0,085% об.д. | - |
| св. 0,85 до 1,7% об.д. | - | ±10% | |||
| ПГО-903У-гексан | С6Н14 | от 0 до 1,0% об.д. (от 0 до 100% НКПР) | от 0 до 0,5% об.д. включ | ±0,05% об.д | - |
| св. 0,5 до 1,0% об.д. | - | ±10% | |||
| ПГО-903У-ацетилен | С2Н2 | от 0 до 2,3% об.д. (от 0 до 100% НКПР) | от 0 до 1,15% об.д. включ. | ±0,115% об.д. | ±10 % |
| св. 1,15 до 2,3% об.д. | - | ±10% | |||
| ПГО-903У-этан | С2Н6 | от 0 до 2,5% об.д. (от 0 до 100% НКПР) | от 0 до 1,25% об.д. включ. | ±5% НКПР | - |
| св. 1,25 до 2,5% об.д. | - | - | |||
| ПГО-903У-бутан | н-С4Н10 | от 0 до 1,4% об.д. (от 0 до 100% НКПР) | от 0 до 0,7% об.д. включ. | ±5% НКПР | - |
| св. 0,7 до 1,4% об.д. | - | - | |||
| ПГО-903У-изобутан | и-С4Н10 | от 0 до 1,3% об.д. (от 0 до 100% НКПР) | от 0 до 0,65% об.д. включ. | ±5% НКПР | - |
| св. 0,65 до 1,3% об.д. | - | - | |||
| ПГО-903У-пентан | С5Н12 | от 0 до 1,4% об.д. (от 0 до 100% НКПР) | от 0 до 0,7% об.д. включ. | ±5% НКПР | - |
| св. 0,7 до 1,4% об.д. | - | - | |||
| ПГО-903У-циклогексан | С6Н12 | от 0 до 1,2% об.д. (от 0 до 100% НКПР) | от 0 до 0,6% об.д. включ. | ±5% НКПР | - |
| св. 0,6 до 1,2% об.д. | - | - | |||
| ПГО-903У-гептан | С7Н16 | от 0 до 1,1% об.д. (от 0 до 100% НКПР) | от 0 до 0,55% об.д. включ. | ±5% НКПР | - |
| св. 0,55 до 1,1% об.д. | - | - | |||
| ПГО-903У-пропилен | С3Н6 | от 0 до 2,0% об.д. (от 0 до 100% НКПР) | от 0 до 1,0% об.д. включ. | ±5% НКПР | - |
| св. 1,0 до 2,0% об.д | - | - | |||
| ПГО-903У-метиловый спирт | СН3OH | от 0 до 5,5% об.д. (от 0 до 100% НКПР) | от 0 до 2,75% об.д. включ. | ±5% НКПР | - |
| св. 2,75 до 5,5% об.д. | - | - | |||
| ПГО-903У-этиловый спирт | С2Н5OH | от 0 до 3,1% об.д. (от 0 до 100% НКПР) | от 0 до 1,55% об.д. включ. | ±5% НКПР | - |
| св. 1,55 до 3,1% об.д. | - | - | |||
| ПГО-903У-этилен | С2H4 | от 0 до 2,3% об.д. (от 0 до 100% НКПР) | от 0 до 1,15% об.д. включ. | ±5% НКПР | - |
| св. 1,15 до 2,3% об.д. | - | - | |||
| ПГО-903У-толуол | С6Н5CH3 | от 0 до 1,1% об.д. (от 0 до 100% НКПР) | от 0 до 0,55% об.д. включ. | ±5% НКПР | - |
| св. 0,55 до 1,1% об.д. | - | - | |||
| ПГО-903У-бензол | С6Н6 | от 0 до 1,2% об.д. (от 0 до 100% НКПР) | от 0 до 0,6% об.д. включ. | ±5% НКПР | - |
| св. 0,6 до 1,2% об.д. | - | - | |||
| ПГО-903У-ацетон | СН3COCH3 | от 0 до 2,5% об.д. (от 0 до 100% НКПР) | от 0 до 1,25% об.д. включ. | ±5% НКПР | - |
| св. 1,25 до 2,5% об.д | - | - | |||
| ПГО-903У-этилбензол | С8Н10 | от 0 до 1,0% об.д. (от 0 до 100% НКПР) | от 0 до 0,5% об.д. включ. | ±5% НКПР | - |
| св. 0,5 до 1,0% об.д. | - | - | |||
| ПГО-903У- метилтретбутиловый эфир | С5Н12О | от 0 до 1,5% об.д. (от 0 до 100% НКПР) | от 0 до 0,75% об.д. включ. | ±5% НКПР | - |
| св. 0,75 до 1,5% об.д. | - | - | |||
| ПГО-903У- параксилол | п-С8Н10 | от 0 до 1,1% об.д. (от 0 до 100% НКПР) | от 0 до 0,55% об.д. включ. | ±5% НКПР | - |
| св. 0,55 до 1,1% об.д. | - | - | |||
| ПГО-903У- ортоксилол | о-С8Н10 | от 0 до 1,0% об.д. (от 0 до 100% НКПР) | от 0 до 0,5% об.д. включ | ±5% НКПР | - |
| св. 0,5 до 1,0% об.д. | - | - | |||
| ПГО-903У- изопропиловый спирт | C3H8O | от 0 до 2,0% об.д. (от 0 до 100% НКПР) | от 0 до 1,0% об.д. включ. | ±5% НКПР | - |
| св. 1,0 до 2,0% об.д. | - | - | |||
| ПГО-903У- диоксид углерода | СО2 | от 0 до 2% об.д. | от 0 до 2% об.д. | ±(0,03+0,05СХ)% об.д | - |
| от 0 до 5% об.д. | от 0 до 5% об.д | ±(0,03+0,05СХ)% об.д | - | ||
| ПГО-903У- нефтепродукты1) | пары бензина неэтилированного | от 0 до 100% НКПР | от 0 до 50% НКПР | ±5%НКПР | - |
| пары топлива дизельного | от 0 до 100% НКПР | от 0 до 50% НКПР | ±5%НКПР | - | |
| пары керосина | от 0 до 100% НКПР | от 0 до 50% НКПР | ±5%НКПР | - | |
| пары уайт-спирита | от 0 до 100% НКПР | от 0 до 50% НКПР | ±5%НКПР | - | |
| пары топлива для реактивных двигателей | от 0 до 100% НКПР | от 0 до 50% НКПР | ±5%НКПР | - | |
| пары бензина автомобильного | от 0 до 100% НКПР | от 0 до 50% НКПР | ±5%НКПР | - | |
| пары бензина авиационного | от 0 до 100% НКПР | от 0 до 50% НКПР | ±5%НКПР | - | |
Примечания:
1) градуировка газоанализаторов исполнений ССС-903МТ-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002,
- топливо дизельное по ГОСТ 305-2013,
- керосин по ГОСТ Р 52050-2006,
- уайт-спирит по ГОСТ 3134-78,
- топливо для реактивных двигателей по ГОСТ 10227-86,
- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",
- бензин авиационный по ГОСТ 1012-2013.
СX – значение содержания определяемого компонента на входе газоанализатора.
Газоанализаторы с преобразователями газовыми ПГЭ-903У
| Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности |
||
| объемной доли | массовой концентрации, мг/м3 |
абсолютной | относительной | ||
| ПГЭ-903У-сероводород-10 | Н2S | от 0 до 2,1 млн-1 включ | от 0 до 3,0 включ. | ±0,75 мг/м3 | - |
| св. 2,1 до 7 млн-1 | св. 3,0 до 10 | - | ±25% | ||
| ПГЭ-903У-сероводород-20 | от 0 до 2,1 млн-1 включ. | от 0 до 3,0 включ | ±0,75 мг/м3 | - | |
| св. 2,1 до 20 млн-1 | св. 3,0 до 28,3 | - | ±25% | ||
| ПГЭ-903У- сероводород-45 | от 0 до 7 млн-1 включ. | от 0 до 10 включ. | ±2,5 мг/м3 | - | |
| св. 7 до 32 млн-1 | св. 10 до 45 | - | ±25% | ||
| ПГЭ-903У-сероводород-50 | от 0 до 7 млн-1 включ. | от 0 до 10 включ. | ±2,5 мг/м3 | - | |
| св. 7 до 50 млн-1 | св. 10 до 70,7 | - | ±25% | ||
| ПГЭ-903У-сероводород-85 | от 0 до 7 млн-1 включ. | от 0 до 10 включ. | ±2,5 мг/м3 | - | |
| св. 7 до 61 млн-1 | св. 10 до 85 | - | ±25% | ||
| ПГЭ-903У-сероводород- 100 | от 0 до 7 млн-1 включ. | от 0 до 10 включ. | ±2,5 мг/м3 | - | |
| св. 7 до 100 млн-1 | св. 10 до 141,4 | - | ±25% | ||
| ПГЭ-903У-кислород | О2 | от 0 до 30% | - | ±(0,2+0,04СХ)% | - |
| ПГЭ-903У-водород | H2 | от 0 до 2% | - | ±(0,2+0,04СХ)% | - |
| ПГЭ-903У- оксид углерода | СО | от 0 до 17 млн-1 включ | от 0 до 20 включ. | ±5 мг/м3 | - |
| св. 17 до 103 млн-1 | св. 20 до 120 | - | ±25% | ||
| ПГЭ-903У- диоксид азота | NO2 | от 0 до 1 млн-1 включ | от 0 до 2 включ. | ±0,5 мг/м3 | - |
| св. 1 до 10,5 млн-1 | св. 2 до 20 | - | ±25% | ||
| ПГЭ-903У- диоксид серы | SО2 | от 0 до 3,8 млн-1 включ | от 0 до 10 включ. | ±2,5 мг/м3 | - |
| св. 3,8 до 18,8 млн-1 | св. 10 до 50 | - | ±25% | ||
| ПГЭ-903У- аммиак-0-70 | NH3 | от 0 до 28 млн-1 включ | от 0 до 20 включ. | ±5 мг/м3 | - |
| св. 28 до 99 млн-1 | св. 20 до 70 | - | ±25% | ||
| ПГЭ-903У- аммиак-0-500 | от 0 до 99 млн-1 включ | от 0 до 70 включ. | не нормированы | - | |
| св. 99 до 707 млн-1 | св. 70 до 500 | - | ±25% | ||
| ПГЭ-903У-хлор | Cl2 | от 0 до 0,33 млн-1 включ | от 0 до 1 включ. | ±0,25 мг/м3 | - |
| св. 0,33 до 10 млн-1 | св. 1 до 30 | - | ±25% | ||
| ПГЭ-903У- хлорид водорода | НСl | от 0 до 0,33 млн-1 включ | от 0 до 5 включ. | ±0,75 мг/м3 | - |
| св. 0,33 до 30 млн-1 | св. 5 до 45 | - | ±25% | ||
| ПГЭ-903У- фторид водорода | НF | от 0 до 0,6 млн-1 включ | от 0 до 0,5 включ. | ±0,12 мг/м3 | - |
| св. 0,6 до 10 млн-1 | св. 0,5 до 8,2 | - | ±25% | ||
| ПГЭ-903У-формальдегид | CH2O | от 0 до 0,4 млн-1 включ | от 0 до 0,5 включ. | ±0,12 мг/м3 | - |
| св. 0,4 до 10 млн-1 | св. 0,5 до 12,5 | - | ±25% | ||
| ПГЭ-903У-оксид азота | NO | от 0 до 0,4 млн-1 включ | от 0 до 5 включ. | ±1,25 мг/м3 | - |
| св. 0,4 до 100 млн-1 | св. 5 до 125 | - | ±25% | ||
| ПГЭ-903У-оксид этилена | C2H4O | от 0 до 1,6 млн-1 включ | от 0 до 3 включ. | ±0,75 мг/м3 | - |
| св. 1,6 до 100 млн-1 | св. 3 до 183 | - | ±25% | ||
| ПГЭ-903У- несимметричный диметилгидразин | C2H8N2 | от 0 до 0,12 млн-1 включ | от 0 до 0,3 включ. | ±0,75 мг/м3 | - |
| св. 0,12 до 0,5 млн-1 | св. 0,3 до 1,24 | - | ±25% | ||
| ПГЭ-903У-метанол | CH3OH | от 0 до 11,2 млн-1 включ | от 0 до 15 включ. | ±3,75 мг/м3 | - |
| св. 11,2 до 100 млн-1 | св. 15 до 133 | - | ±25% | ||
| ПГЭ-903У-метилмеркаптан | СН3SН | от 0 до 0,4 млн-1 включ | от 0 до 0,8 включ. | ±0,2 мг/м3 | - |
| св. 0,4 до 4,0 млн-1 | св. 0,8 до 8,0 | - | ±25% | ||
| ПГЭ-903У-этилмеркаптан | С2Н5SН | от 0 до 0,4 млн-1 включ | от 0 до 1,0 включ. | ±0,25 мг/м3 | - |
| св. 0,4 до 3,9 млн-1 | св. 1,0 до 10,0 | - | ±25% | ||
Примечание: СX – значение содержания определяемого компонента на входе газоанализатора, объемная доля, %
Газоанализаторы с преобразователями газовыми ПГФ-903У
| Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГФ-903У- изобутилен-0-20 | i-С4Н | от 0 до 19,3 млн-1 | от 0 до 45 | ±12 мг/м3 | - |
| ПГФ-903У-изобутилен-0- 200 | от 0 до 43 млн-1 включ | от 0 до 100 включ. | ±25 мг/м3 | - | |
| св. 43 до 172 млн-1 | св. 100 до 400 | - | ±25% | ||
| ПГФ-903У изобутилен- 0-2000 | от 0 до 43 млн-1 включ | от 0 до 100 включ. | ±25 мг/м3 | - | |
| св. 43 до 2000 млн-1 | св. 100 до 4660 | - | ±25% | ||
| ПГФ-903У-этилен | С2Н4 | от 0 до 86 млн-1 включ | от 0 до 100 включ. | ±25 мг/м3 | - |
| св. 86 до 171 млн-1 | св. 100 до 200 | - | ±25% | ||
| ПГФ-903У-бензол | С6Н6 | от 0 до 1,5 млн-1 включ | от 0 до 5 включ. | ±1,25 мг/м3 | - |
| св. 1,5 до 9,3 млн-1 | св. 5 до 30 | - | ±25% | ||
| ПГФ-903У- метилмеркаптан | СН3SН | от 0 до 0,4 млн-1 включ | от 0 до 0,8 включ. | ±0,2 мг/м3 | - |
| св. 0,4 до 4,0 млн-1 | св. 0,8 до 8,0 | - | ±25% | ||
| ПГФ-903У-этилмеркаптан | С2Н5SН | от 0 до 0,4 млн-1 включ | от 0 до 1,0 включ. | ±0,25 мг/м3 | - |
| св. 0,4 до 3,9 млн-1 | св. 1,0 до 10,0 | - | ±25% | ||
| ПГФ-903У-диэтиламин | С4Н11N | от 0 до 9,8 млн-1 включ | от 0 до 30 включ. | ±7,5 мг/м3 | - |
| св. 9,8 до 50 млн-1 | св. 30 до 150 | - | ±25% | ||
| ПГФ-903У-сероуглерод | СS2 | от 0 до 3,1 млн-1 включ | от 0 до 10 включ. | ±2,5 мг/м3 | - |
| св. 3,1 до 15 млн-1 | св. 10 до 47 | - | ±25% | ||
| ПГФ-903У-фенол | С6H6O | от 0 до 0,25 млн-1 включ | от 0 до 1 включ. | ±0,25 мг/м3 | - |
| св. 0,25 до 4,0 млн-1 | св. 1 до 15,6 | - | ±25% | ||
| ПГФ-903У- тетрафторэтилен | С2F4 | от 0 до 7,2 млн-1 включ | от 0 до 30 включ. | ±7,5 мг/м3 | - |
| св. 7,2 до 40 млн-1 | св. 30 до 166 | - | ±25% | ||
Стандартный комплект поставки
- VECTOR газоанализатор стационарный (исполнение согласно заказу).
- Руководство по эксплуатации, сертификаты, свидетельства.
- Набор крепежных деталей.
- Магнитный ключ.
- Программное обеспечение.
Скачать документацию
© ГАЗДЕТЕКТО.РУ — Газоаналитическое оборудование, 2024
WebCanape - быстрое создание сайтов и продвижение
Тел/факс: +7 (4812) 313-506
e-mail: info@gasdetecto.ru
