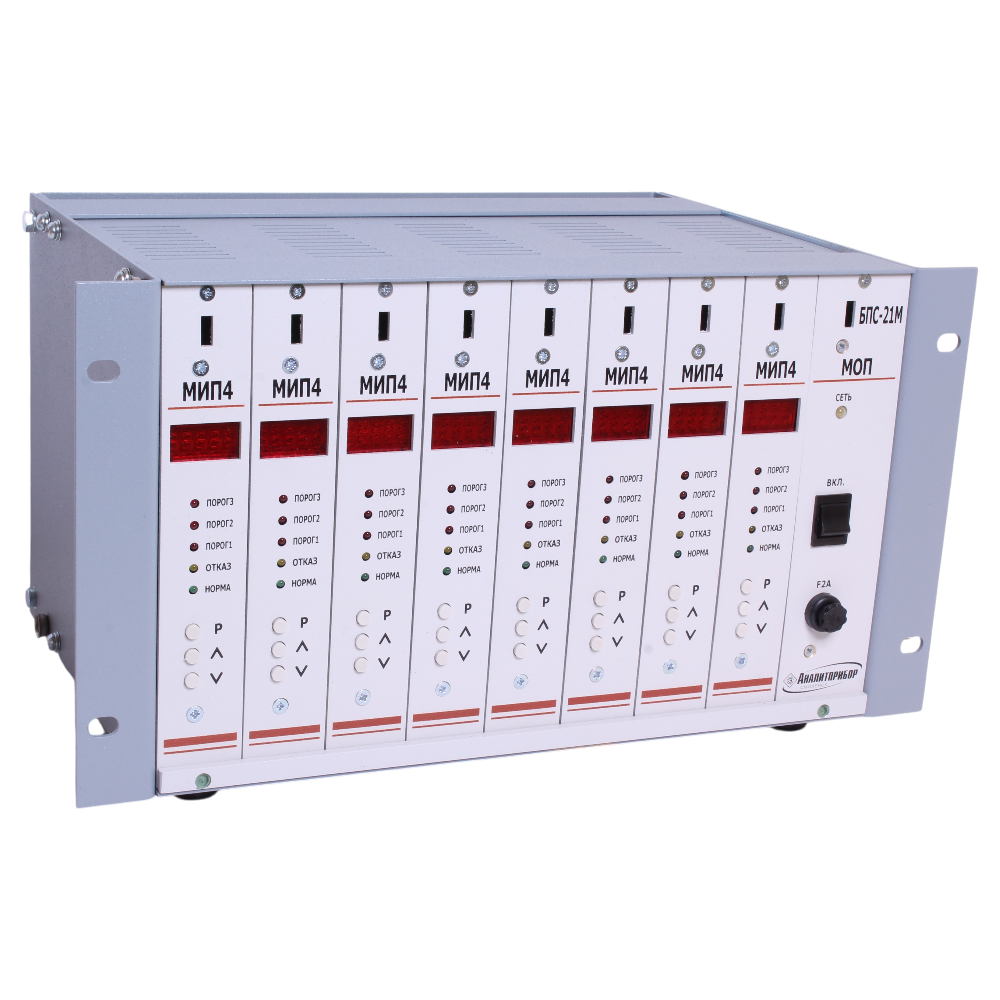

БПС-21М блоки питания и сигнализации
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Многоканальный
Количество каналов: 12
Режим работы: Непрерывный
Маркировка взрывозащиты: 1ExibIIC, Нет
Цена (без учета НДС): По запросу руб.
Описание
Блоки питания и сигнализации БПС-21М предназначены для использования в системах, контролирующих параметры на различных промышленных предприятиях:
- для питания датчиков-сигнализаторов ДАТ-М, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, ДАФ-М, анализаторов активности ионовпотенциометрических АП430-02, Анкат-7655-02;
- для сбора информации с датчиков, имеющих унифицированные выходные сигналы, обработки принятых данных;
- выдачи звуковой и световой сигнализации при уменьшении (превышении) заданного уровня сигнала.
- Контроль атмосферы промышленных объектов в процессе добычи и - переработки нефти и газа.
- На промышленных предприятиях химической, металлургической промышленностей.
- На объектах газовых и автомобильных хозяйств.
- На производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.).
Особенности блоков питания и сигнализации БПС-21М:
- Выходной токовый сигнал (4-20) мА по каждому каналу.
- Световая сигнализация наличия питания и нормальной работы для каждого канала.
- Световая сигнализация о неисправности или обрыве датчика для каждого канала.
- Световая сигнализация о достижении концентрацией порогов срабатывания для каждого канала (три порога срабатывания).
- Перекидные сухие контакты (220 В, 2,0 А) по каждому каналу и каждому порогу сигнализации для подключения внешних устройств сигнализации.
Технические характеристики БПС-21М
|
Режим работы |
непрерывный |
|
Монтаж |
щитовой |
|
Напряжение питания |
220 В |
|
Потребляемая мощность |
от 30 до 90 ВА – зависит от числа каналов |
|
Время установления показаний |
5 секунд |
|
Выходное напряжение |
16 В (ток ограничения 200 мА) – взрывозащищенное исполнение; 24±0,5 В (ток ограничения 350 мА) – общепромышленное исполнение |
|
Выходные сигналы |
токовый 4-20 мА; |
|
Температура окружающей среды |
+1…+50°С |
|
Степень защиты |
IP20 |
|
Габаритные размеры (ВхШхД] |
БПС-21М (2 канала) 190x210x158 мм; |
|
Масса |
БПС-21М (2 канала) – 4 кг; |
* - «сухой контакт» реле «ПОРОГ 1, ПОРОГ 2, ПОРОГ 3, ОТКАЗ, СТАТУС»
Структура обозначения, пример заказа
Наличие цифровой индикации: Ц – цифровая индикация; Б – без цифровой индикации
Наличие взрывозащищенного исполнения: В – взрывозащищенное исполнение; без обозначения – невзрывозащищенное исполнение
Количество токовых выходов: 2; 4; 7; 8; 11; 12
Наименование модели
Варианты исполнения
|
Наименование |
Обозначение |
Количество |
Наличие |
Количество |
Наличие |
Выходное |
|
БПС-21М-2Б |
ИБЯЛ.411111.042-34 |
2 |
- |
9 |
- |
24 |
|
БПС-21М-2Ц |
ИБЯЛ.411111.042-33 |
2 |
- |
9 |
- |
24 |
|
БПС-21М-2ВБ |
ИБЯЛ.411111.042-22 |
2 |
- |
9 |
- |
16 |
|
БПС-21М-2ВЦ |
ИБЯЛ.411111.042-20 |
2 |
- |
9 |
- |
16 |
|
БПС-21М-4Б |
ИБЯЛ.411111.042-32 |
4 |
- |
17 |
- |
24 |
|
БПС-21М-4Ц |
ИБЯЛ.411111.042-31 |
4 |
- |
17 |
- |
24 |
|
БПС-21М-4ВБ |
ИБЯЛ.411111.042-19 |
4 |
- |
17 |
- |
16 |
|
БПС-21М-4ВЦ |
ИБЯЛ.411111.042-17 |
4 |
- |
17 |
- |
16 |
|
БПС-21М-7Б |
ИБЯЛ.411111.042-30 |
7 |
+ |
29 |
+ |
24 |
|
БПС-21М-7Ц |
ИБЯЛ.411111.042-29 |
7 |
+ |
29 |
+ |
24 |
|
БПС-21М-7ВБ |
ИБЯЛ.411111.042-16 |
7 |
+ |
29 |
+ |
16 |
|
БПС-21М-7ВЦ |
ИБЯЛ.411111.042-14 |
7 |
+ |
29 |
+ |
16 |
|
БПС-21М-8Б |
ИБЯЛ .411111.042-28 |
8 |
- |
33 |
- |
24 |
|
БПС-21М-8Ц |
ИБЯЛ.411111.042-27 |
8 |
- |
33 |
- |
24 |
|
БПС-21М-8ВБ |
ИБЯЛ.411111.042-13 |
8 |
- |
33 |
- |
16 |
|
БПС-21М-8ВЦ |
ИБЯЛ.411111.042-11 |
8 |
- |
33 |
- |
16 |
|
БПС-21М-11Б |
ИБЯЛ.411111.042-26 |
11 |
+ |
45 |
+ |
24 |
|
БПС-21М-11Ц |
ИБЯЛ.411111.042-25 |
11 |
+ |
45 |
+ |
24 |
|
БПС-21М-11ВБ |
ИБЯЛ.411111.042-10 |
11 |
+ |
45 |
+ |
16 |
|
БПС-21М-11ВЦ |
ИБЯЛ.411111.042-08 |
11 |
+ |
45 |
+ |
16 |
|
БПС-21М-12Б |
ИБЯЛ.411111.042-24 |
12 |
- |
49 |
- |
24 |
|
БПС-21М-12Ц |
ИБЯЛ.411111.042-23 |
12 |
- |
49 |
- |
24 |
|
БПС-21М-12ВБ |
ИБЯЛ.411111.042-07 |
12 |
- |
49 |
- |
16 |
|
БПС-21М-12ВЦ |
ИБЯЛ.411111.042-05 |
12 |
- |
49 |
- |
16 |
Стандартный комплект поставки
- БПС-21М блок питания и сигнализации (исполнение согласно заказу).
- Комплект эксплуатационных документов.
- Комплект ЗИП.
