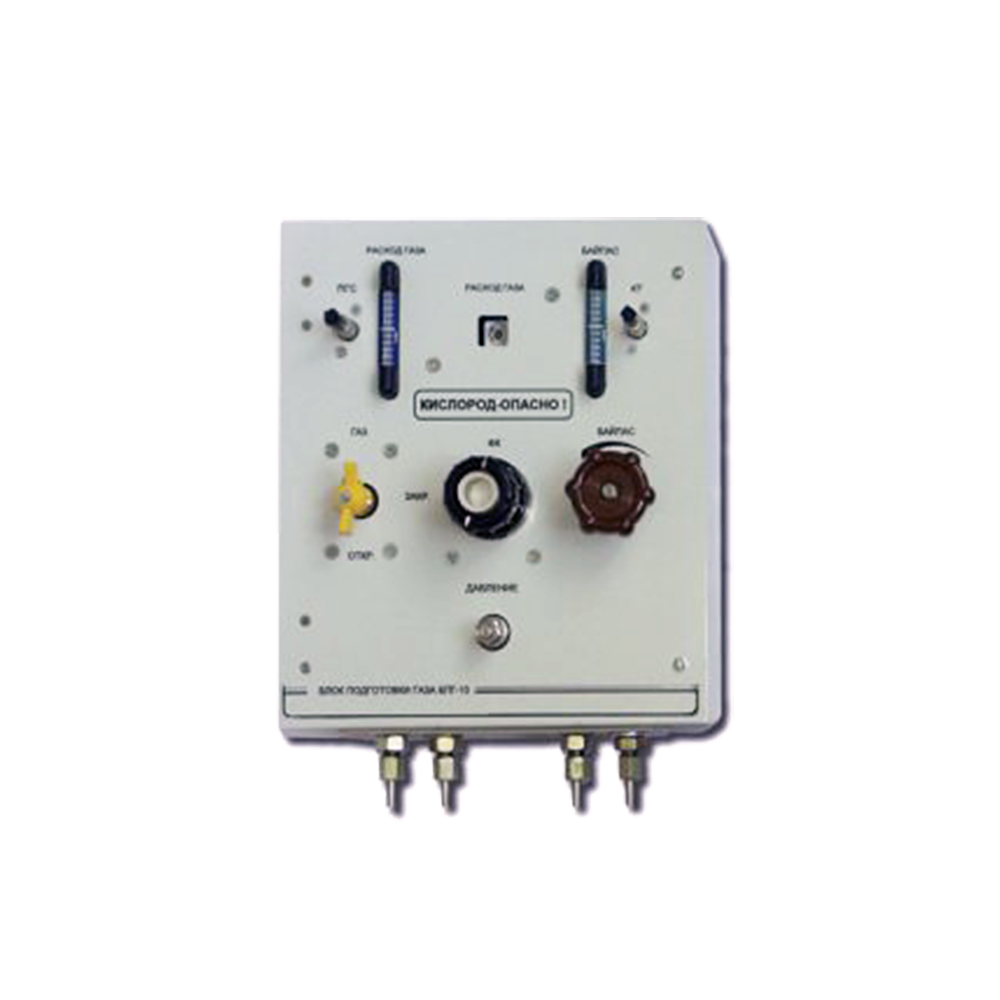

БПГ-10-01 блок подготовки газа
Область применения: Технология и промвыбросы/Контроль промышленных выбросов
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Технические характеристики
Описание
Блок подготовки газа БПГ-10-01 предназначен для регулирования и стабилизации расхода и давления анализируемого газа перед подачей на термомагнитные, термокондуктометрические и оптико-абсорбционные газоанализаторы.
Функциональные возможности блока БПГ-10-01:
- Регулирование и стабилизация расхода анализируемого газа.
- Регулирование и стабилизация давления анализируемого газа.
Состав блока БПГ-10-01:
- Шкаф монтажный.
- Вентиль точной регулировки ВТР-4.
- Стабилизатор расхода газа СРГ-30.
- Индикаторы расхода ИР-2.
- Фильтр контрольный ФК 2УЗ.
- Штуцерно-ниппельные соединения.
- Байпасная линия.
|
Наименование |
Значение |
|
|
На входе |
На выходе |
|
|
Влагосодержание |
меньше точки росы |
|
|
Давление |
избыточное 0,1…1 кгс/см2 |
атм |
|
Расход в байпасной линии |
до 120 л/ч |
|
|
Расход в линии газоанализатора |
5-25 л/ч |
|
|
Механические примеси |
до 5 мг/м3 |
отсутствуют |
Диапазон рабочих температур
+5...+50°С
Габариты
310x390x165 мм
Вес
7 кг
