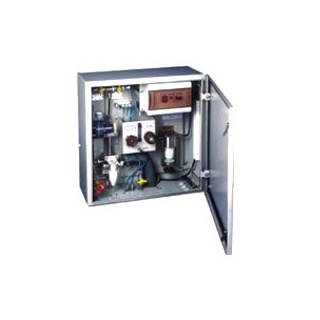

БПГ-5 блок подготовки газа

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Блок подготовки газа БПГ-5 предназначается для подготовки газовой пробы от различного типа топливосжигающих установок, после газоочистных сооружений. Блок БПГ-5 устанавливается возле точки контроля.

Особенности блока БПГ-5:

  • Отделение конденсата и его сбор с последующим ручным сливом.
  • Очистка исследуемого газа от механических примесей.
  • Транспортирование газовой пробы.
  • Обратная продувка вручную импульсных линий.
  • Регулирование расхода газа.
  • Очистка от механических примесей продувочного газа.

Состав блока БПГ-5:

  • Монтажный шкаф.
  • ХВ (холодильник водяной).
  • ФПЦ2-03 (фильтр тонкой очистки).
  • ФК (фильтр контрольный).
  • ПМЭ-5-3006 (побудитель расхода газа).
  • ИР (индикатор расхода газа).
  • Регулировочный вентиль ВТР (вентиль тонкой регулировки).
  • Блок подготовки газа для продувки.

Характеристики

Значения

На входе

На выходе

Температура

до 200оС



Влагосодержание

до 40% об.

Ниже точки росы

Давление

От разрежения 0,1 кгс/смдо избыточного давления 1 кгс/см2

Избыточное давление - 0,2 кгс/см2

Расход

до 120 л/ч

Механические примеси

до 100 мг/м3

до 1 мг/м3

Технические характеристики

Габариты 800х800х250 мм
