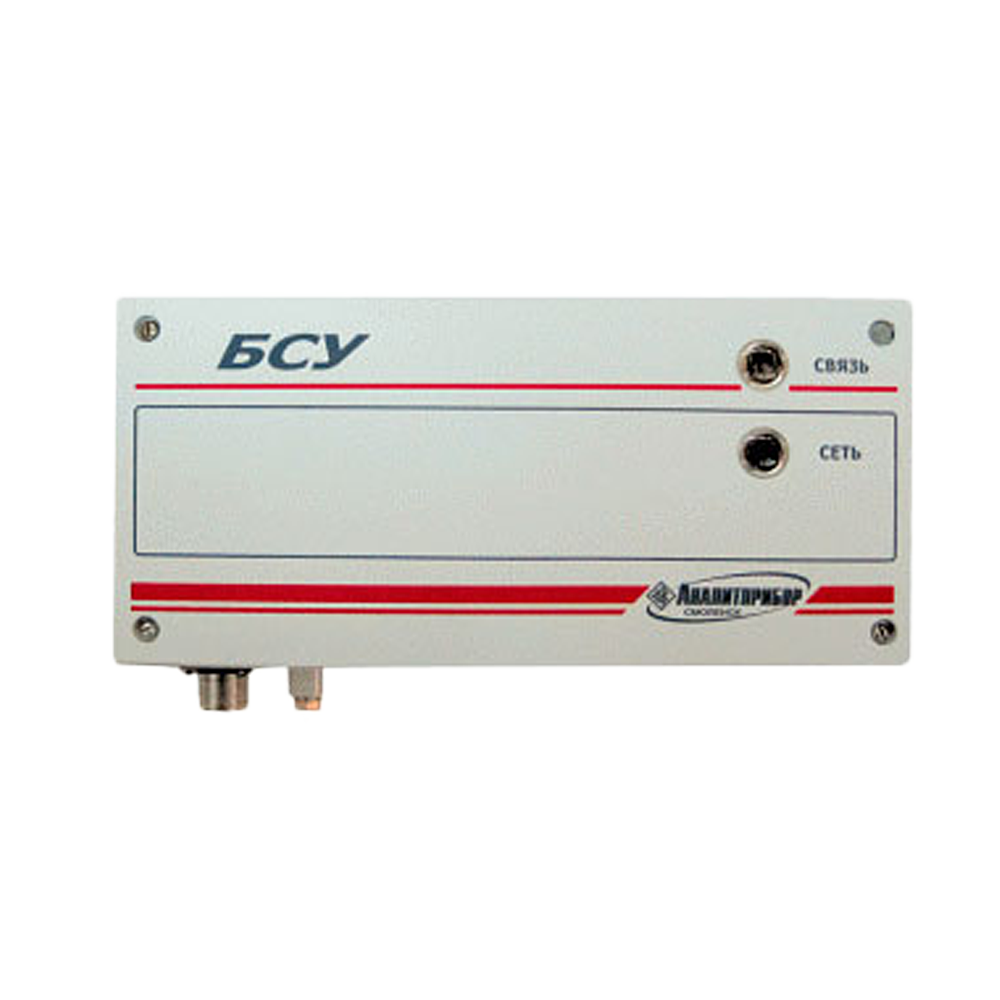

БСУ блок связи и управления системы СКАПО

Блоки связи и управления БСУ предназначаются для работы в составе систем контроля атмосферы промышленных объектов ИБЯЛ.424355.002 (СКАПО) и обеспечивают работоспособность таких систем без использования ПЭВМ.

Блок БСУ для системы СКАПО выполняет нижеследующие функции:

1) Управление системой СКАПО:

Сбор информации, переданной блоком расширения и связи (БРС - в дальнейшем) о состоянии и ее обработка.
Сбор информации от подключенных к порту «1RS485» датчиков (протокол Modbus RTU) и ее обработка.
Передачу управляющих команд на БР согласно заданному алгоритму с порта «1RS485» и(или) «2RS485».
Установку порогов срабатывания БР с порта «1RS485» и(или) «2RS485» (при подсоединении БР непосредственно к БРС).
Архивирование принятой информации и переданных управляющих команд в реальном масштабе времени.

2) Блок БСУ обеспечивает возможность объединения системы СКАПО с АСУ ТП предприятия посредством интерфейсов:

RS-485, протокол ModbusRTU, порт «2RS485».
USB, протокол USB1.1, порт «USB».
Используя OPC-сервер.
Ethernet, протокол Ethernet1.0, порт «Ethernet».

Характеристики	Значения	Примечание
Количество опрашиваемых БРС, шт., не более	64	время цикла опроса не более 3 с.
Количество управляемых БР (блоков реле), шт., не более	32	время передачи команд управления не более 1 с.
Время прогрева, мин., не более	1	-
Номинальная мощность, В·А, не более	10	-
Диапазон атмосферного давления, кПа	от 84 до 106,7	от 630 до 800 мм.рт.ст.
Период хранения отчета о работе системы в энергозависимой памяти, сутки, не менее	7	дискретность 30 с., задается при программировании БСУ

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Блок БСУ для системы СКАПО выполняет нижеследующие функции:

1) Управление системой СКАПО:

Сбор информации, переданной блоком расширения и связи (БРС - в дальнейшем) о состоянии и ее обработка.
Сбор информации от подключенных к порту «1RS485» датчиков (протокол Modbus RTU) и ее обработка.
Передачу управляющих команд на БР согласно заданному алгоритму с порта «1RS485» и(или) «2RS485».
Установку порогов срабатывания БР с порта «1RS485» и(или) «2RS485» (при подсоединении БР непосредственно к БРС).
Архивирование принятой информации и переданных управляющих команд в реальном масштабе времени.

RS-485, протокол ModbusRTU, порт «2RS485».
USB, протокол USB1.1, порт «USB».
Используя OPC-сервер.
Ethernet, протокол Ethernet1.0, порт «Ethernet».

Характеристики	Значения	Примечание
Количество опрашиваемых БРС, шт., не более	64	время цикла опроса не более 3 с.
Количество управляемых БР (блоков реле), шт., не более	32	время передачи команд управления не более 1 с.
Время прогрева, мин., не более	1	-
Номинальная мощность, В·А, не более	10	-
Диапазон атмосферного давления, кПа	от 84 до 106,7	от 630 до 800 мм.рт.ст.
Период хранения отчета о работе системы в энергозависимой памяти, сутки, не менее	7	дискретность 30 с., задается при программировании БСУ

Диапазон рабочих температур

-20...+50°С

Исполнение по степени защиты

IP20

Питание

~ 220 В

Габариты

200×53×140 мм

Вес

Не более 0,5 кг

Стандартный комплект поставки

Блок связи и управления БСУ.
Паспорт.
Комплект ЗИП.

Скачать документацию

БСУ (СКАПО). Габаритные и установочные размеры.

БСУ (СКАПО). Схема электрическая подключений.
