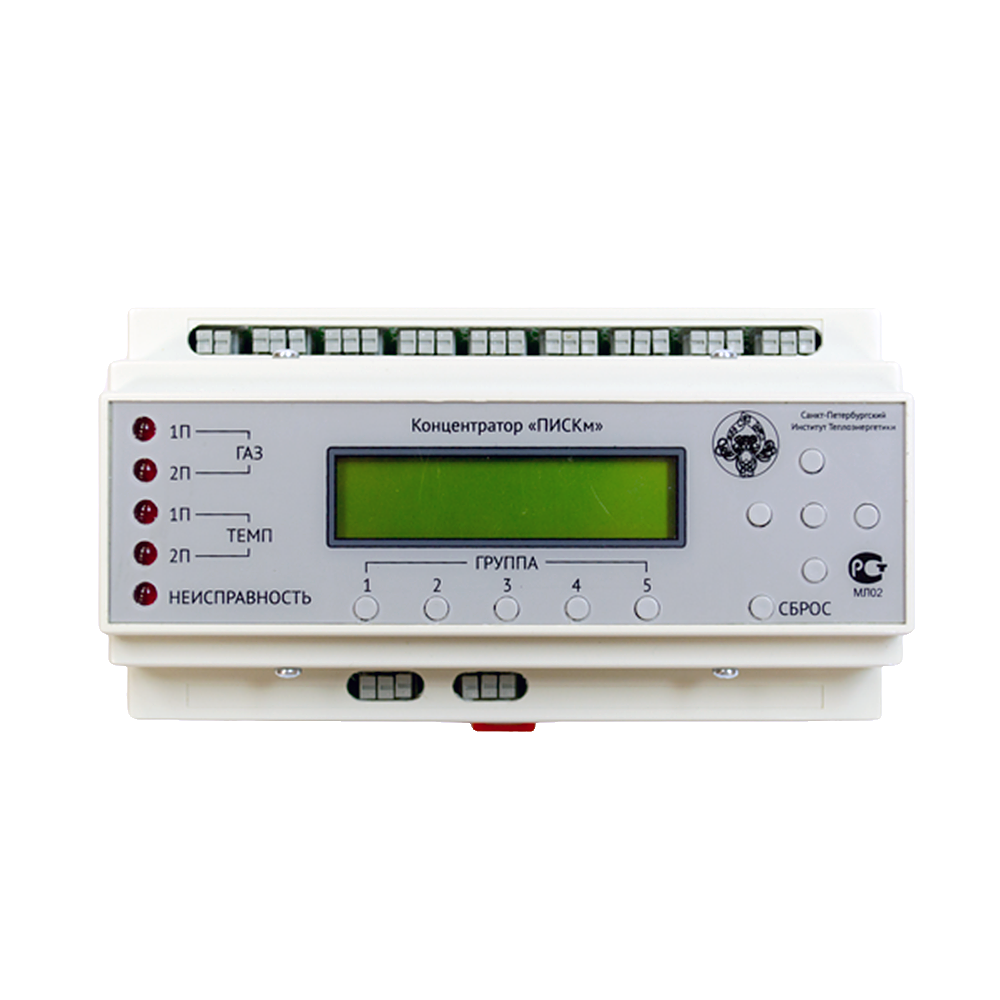

ПИСКм прибор индикации, сигнализации, коммутации

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 16

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Прибор индикации, сигнализации и коммутации ПИСКм применяется вне взрывоопасных помещений производственных, общественных и жилых зданий, является стационарным прибором непрерывного действия.

Устройство ПИСКм предназначено для построения распределенной, с возможностью интеграции в системы структурированного мониторинга инженерных систем (СМИС) объекта системы сигнализации контроля загазованности и/или системы контроля загазованности (газовой аварийной защиты) различной архитектуры, обеспечивающей непрерывный автоматический контроль загазованности воздуха защищаемых помещений взрывоопасными и/или токсичными газами и автоматизированное (по установленному алгоритму) управление подключенными исполнительными устройствами.

ПИСКм решает следующие задачи:

Сбор по интерфейсу RS485 №1 в автоматическом режиме, обработка и отображение технических, предупредительных и аварийных сигналов от приборов, входящих в систему.
Выдача световой, звуковой сигнализации и сигналов управления (срабатывание реле, интерфейс RS485 №1) по установленному алгоритму в автоматическом и автоматизированном режиме.
Формирование пакета собранной и обработанной адресной информации для передачи по интерфейсу RS-485 №2 в структурированные системы мониторинга и управления инженерными системами зданий и сооружений (СМИС).
Прием по интерфейсу RS485 №2 сигналов управления от СМИС, их обработки по установленному алгоритму.

В состав распределенной системы, объединенной устройством ПИСКм, могут входить:

Газосигнализаторы типа СГИТЭм в исполнениях и модификациях СГИТЭм-ХХ-ХХ-Х-ХХ-Х-ХОХХ.
Щиты управления клапаном модификаций ПАРУС.10Х.Х.
Блоки управления импульсным клапаном БУИК.301.
Щиты передачи информации модификаций ЩПИ.ХХХ.
Исполнительные устройства.

Технические характеристики

Принцип работы	Световая и звуковая сигнализация, индикация на жидкокристаллическом индикаторе
Выходные сигналы	RS485
Климатическое исполнение	УХЛ4
Исполнение по степени защиты	IP20, IP40
Габариты	60 х 160 х 88 мм (ПИСКм.100); 190 х 280 х 93 мм (ПИСКм.152); 222 х 277 х 93 мм (ПИСКм.202, ПИСКм.302, ПИСКм.402)
Вес	1 кг (ПИСКм.100); 1,5 кг (ПИСКм.152); 1,7 кг (ПИСКм.202); 1,9 кг (ПИСКм.302); 2,1 кг (ПИСКм.402)

Стандартный комплект поставки

Обозначение	Наименование	Количество	Примечание
ВЛЕК.656611.ХХХ	Концентратор ПИСКм.ХХХ	1 шт.
ВЛЕК.656611.101РЭ	Руководство по эксплуатации	1 шт.	На бумажном носителе
ВЛЕК.656611.100Д1	Справочное руководство «Протокол обмена информацией. Концентратор ПИСКм.XXX»*	1 шт.	На бумажном носителе

*Поставляется по дополнительному заказу.

Скачать документацию

Концентратор ПИСК.001. Руководство по эксплуатации.

Концентратор ПИСК. Руководство по эксплуатации.

Концентратор ПИСКм.ХХХ. Руководство по эксплуатации.
