УПЭС-50 устройство пороговое

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 128

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Устройства пороговые УПЭС-50 (цифровое) и УПЭС-50А (аналоговое) предназначены для совместной работы с первичными измерительными преобразователями по интерфейсу RS-485 или унифицированному аналоговому сигналу 4-20 мА. Превышение установленных пороговых уровней входными сигналами контролируется с помощью звуковой и светодиодной сигнализации, а также осуществляется управление при помощи релейных выходов подключенными внешними устройствами. Возможна передача информации обо всех измерительных каналах по интерфейсу RS-485 в формате протокола Modbus RTU.

Пороговые устройства УПЭС-50, УПЭС-50А устанавливается вне взрывоопасной зоны и предназначены для эксплуатации при температуре от -10 до +45 °C, при относительной влажности окружающего воздуха до 95% и температуре +35°С.

Функциональные возможности УПЭС-50 и УПЭС-50А позволяют обеспечивать питанием (24В постоянного тока) до 16 первичных измерительных преобразователей следующих типов:

СГОЭС.
СГОЭС-М11.
СГОЭС-2 .
СГОЭС-М11-2 .
ССС-903 .
ССС-903М.
ССС-903МЕ.
ИПЭС ИК/УФ.
ИПЭС ИКМ.

Устройство УПЭС-50 (цифровое) состоит из блока питания, модуля центрального процессора ЦП-50 и от 1-го до 8-ми модулей канальных процессоров КП-50. К каждому канальному модулю могут быть подключены до 16 различных датчиков по интерфейсу RS-485 с передачей информации в формате протокола Modbus RTU.

Каждый из восьми канальных модулей обеспечивает связь с датчиками по двум линиям RS-485 с MODBUS адресами с 1 по 16 и передачу информации центральному процессору о концентрации и состоянии от каждого из датчиков. Датчики подключаются к модулю по двум раздельным линиям или соединяются «кольцом». Модуль поддерживает подключение до восьми датчиков на каждую линию RS-485 и обеспечивает питание одного датчика на каждый канал. При подключении к УПЭС более 16-ти датчиков они питаются от отдельного источника 24 В. Модуль имеет на выходе два реле с «сухими» контактами (реле первого и второго порога) для каждого канала. В режиме «кольцо» или «горячая замена», при обнаружении сигнала о концентрации газа превышающей пороговое значение от одного из датчиков в линии, модуль включает реле первого или (и) второго порога нечетного канала, а также «зажигает» соответствующие светодиоды на передней панели. Модули формируют сигналы управления реле «3 порог» и «Неисправность», являющиеся общими для всего УПЭС, а также для управления светодиодами «Неисправность» - общими для каждого из датчиков подключенных на линиях RS-485. Модули имеют светодиодную индикацию состояния линий RS-485 и не прекращают свою работу при отсутствии или неисправности центрального процессора.

Канальный модуль при первоначальном включении получает от центрального процессора внутренний номер в соответствии с местоположением в корпусе УПЭС. Для каждого модуля пользователем назначаются MODBUS адреса датчиков, которые подключены к нечетному и четному каналам. Процессор запоминает номера плат и MODBUS адреса датчиков, подключенных к каждому модулю, и при выключении питания или его пропадании (провалах) восстанавливает конфигурацию устройства. Рекомендуется для ускорения процесса поиска датчиков и инициализации системы назначать датчикам MODBUS адреса с 1 по 16 для каждой канальной платы. ЦП управляет работой всего блока, дисплеем, выдает на «верхний уровень» по RS-485 информацию о концентрации и состоянии каждого из датчиков, подключенных к каждому канальному модулю. ЦП управляется с клавиатуры, расположенной на передней панели, а также, используя команды и адреса регистров, с ПК.

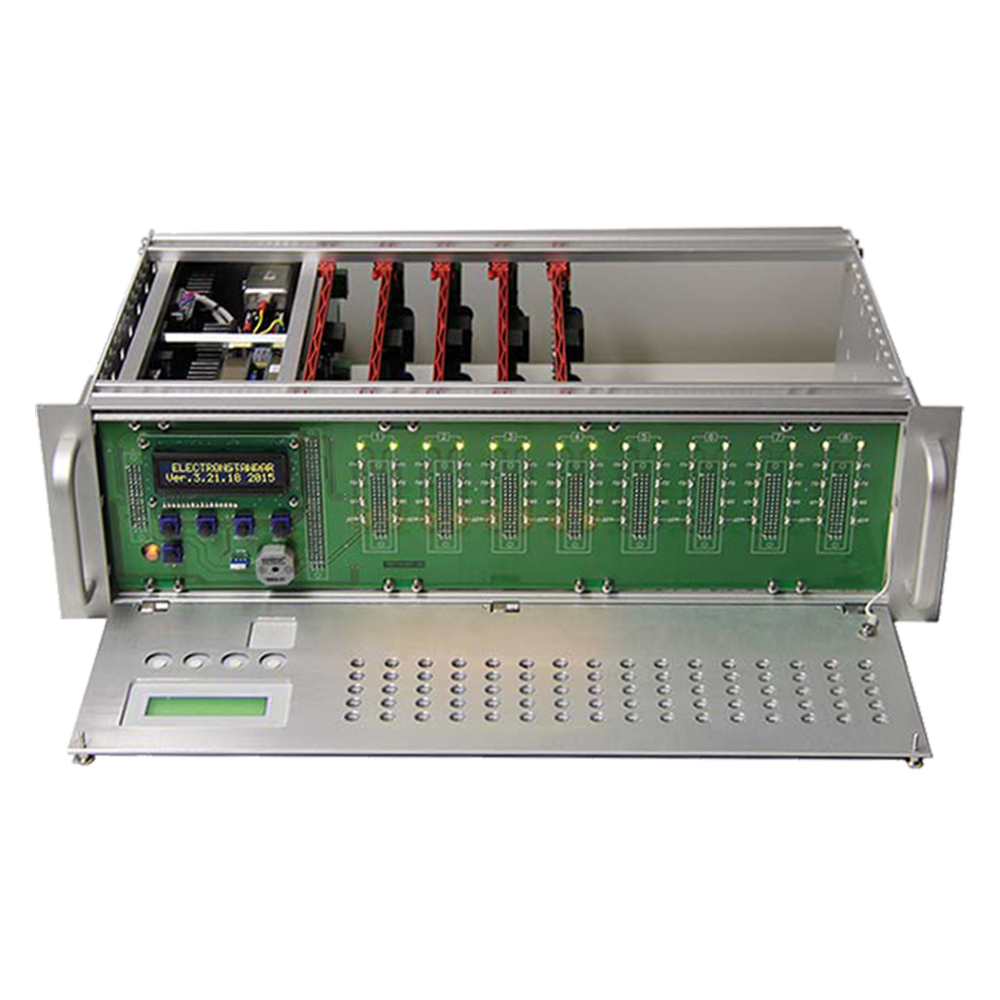

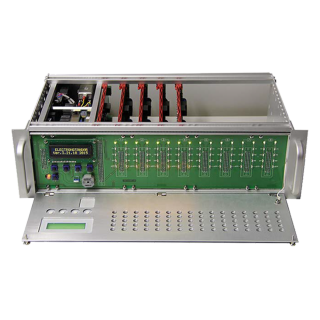

Конструктивно УПЭС-50 представляет собой унифицированный каркас размером 3U×19" (482×266×132 мм) и построено по магистрально-модульному принципу. В каркасе размещаются модуль питания, модуль центрального процессора и до восьми двухканальных модулей.

Технические характеристики

Выходные сигналы	RS485, Релейный
Диапазон рабочих температур	-10...+45°С
Исполнение по степени защиты	IP54
Питание	= 24 В, ~ 220 В
Габариты	266х482х132 мм
Вес	17 кг

Стандартный комплект поставки

Панель управления УПЭС-50/УПЭС-50А.
Паспорт.
Комплект принадлежностей.

Скачать документацию

УПЭС-50 устройство пороговое. Руководство по эксплуатации.

УПЭС-50А устройство пороговое. Руководство по эксплуатации.
