ДТХ, ДЭХ, ДВЭ датчики для газоанализаторов серии ЩИТ

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

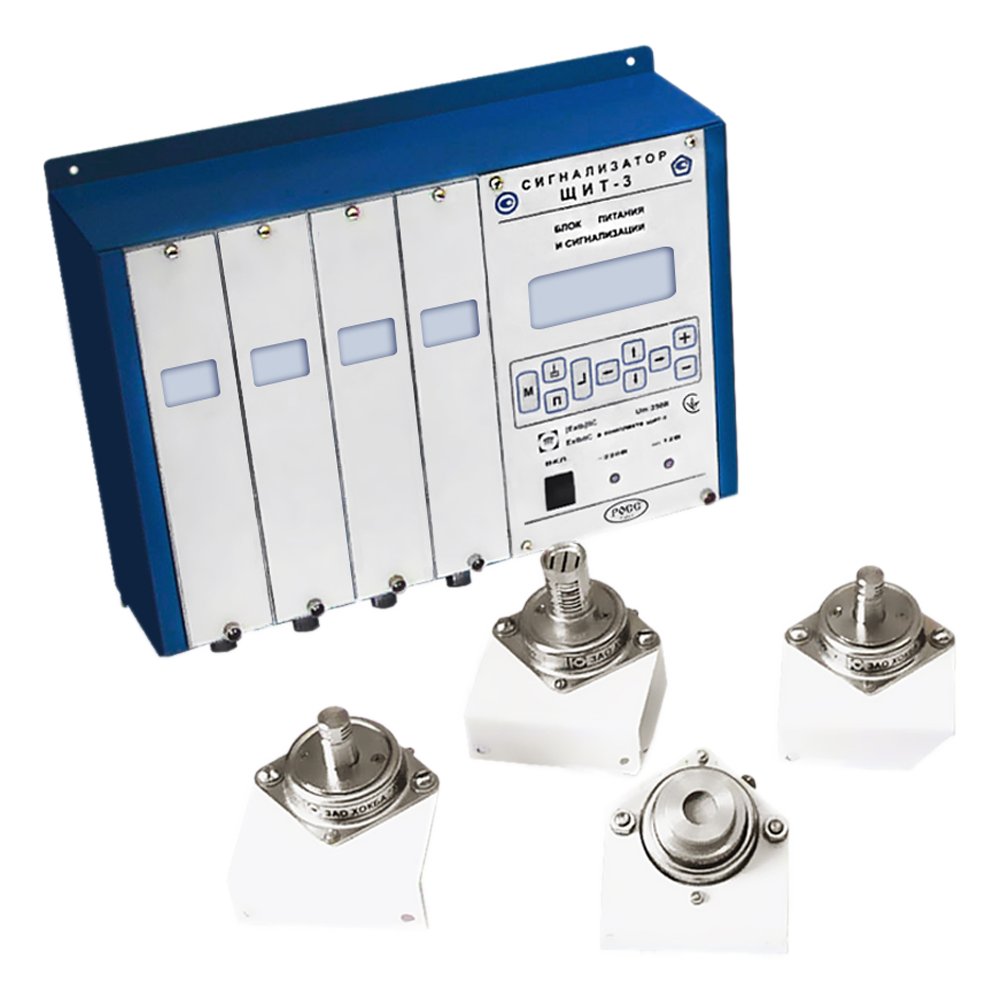

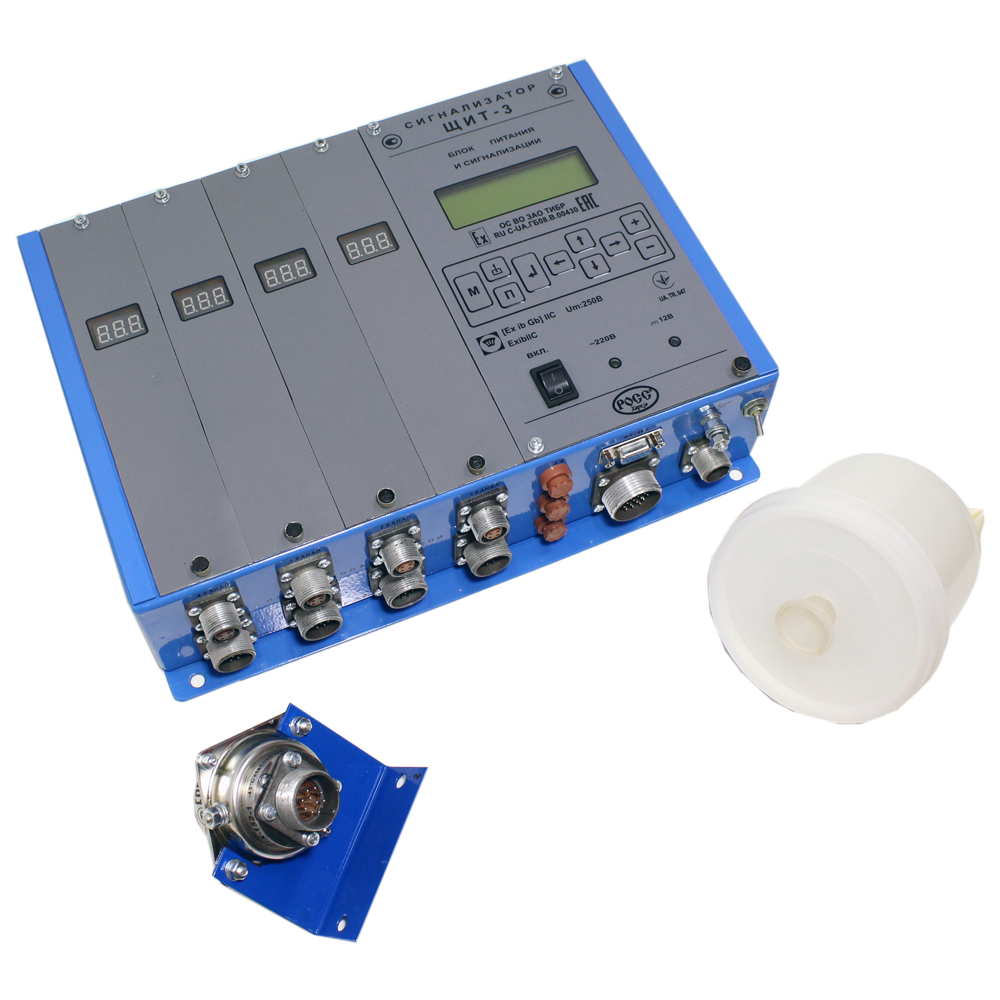

Датчики серий ДТХ, ДВЭ, ДЭХ являются интеллектуальными измерительными преобразователями и предназначены для работы в составе сигнализаторов ЩИТ-3.

Датчики ДТХ-153, ДТХ-152-4, ДТХ-152-3, ДТХ-152-2, ДТХ-152-1, ДЭХ-6, ДЭХ-5, ДЭХ-3, ДЭХ-2, ДЭХ-1, ДВЭ-1 можно устанавливать во взрывоопасных зонах

Технические характеристики

Принцип работы	Термокаталитический (ДТХ), электрохимический (ДЭХ)
Выходные сигналы	Токовый 4-20 мА
Габариты	85х85х90 мм (ДТХ-152-1,-2,-3,-4); 85х95х90 мм (ДТХ-153); 85х78х90 мм (ДЭХ-1,-2,-3,-5,-6); 90х360х90 мм (ДВЭ-1)
Вес	0,3 кг (ДТХ-152-1,-2,-3 -4, ДЭХ-1,-2,-3,-5, -6); 0,35 кг (ДТХ-153)

Варианты исполнения

Наименование датчика	Поверочный компонент	Диапазон измерений	Пороги срабатывания
ДТХ-152-1	СH₄	от 0 до 50% НКПР	20 и 40% НКПР
ДТХ-152-2	С₄Н₁₀	от 0 до 50% НКПР	20 и 40% НКПР
ДТХ-152-3	Н₂	от 0 до 50% НКПР	20 и 40% НКПР
ДТХ-152-4	С₂Н₅ОН	от 0 до 50% НКПР	20 и 40% НКПР
ДТХ-153	С₆Н₁₄	от 0 до 50% НКПР	20 и 40% НКПР
ДЭХ-1	О₂	от 0 до 30%	19 и 23%
ДЭХ-2	Н₂S	от 0 до 40 мг/м³	10 и 30 мг/м³
ДЭХ-3	СО	от 0 до 100 мг/м³	20 и 50 мг/м³
ДВЭ-1	-	-	-
ДЭХ-5	NH₃	от 0 до 125 мг/м³	20 и 60 мг/м³
ДЭХ-6	NH₃	от 0 до 1700 мг/м³	500 и 1500 мг/м³
