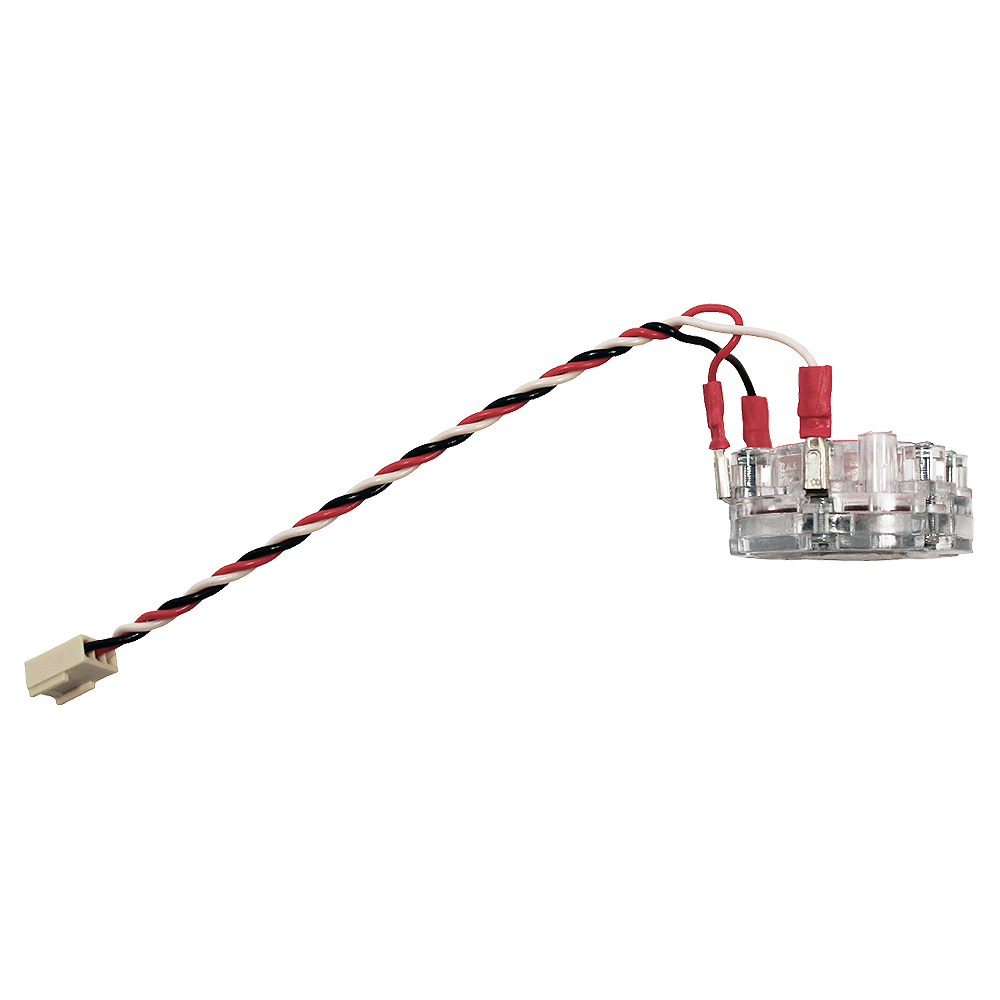

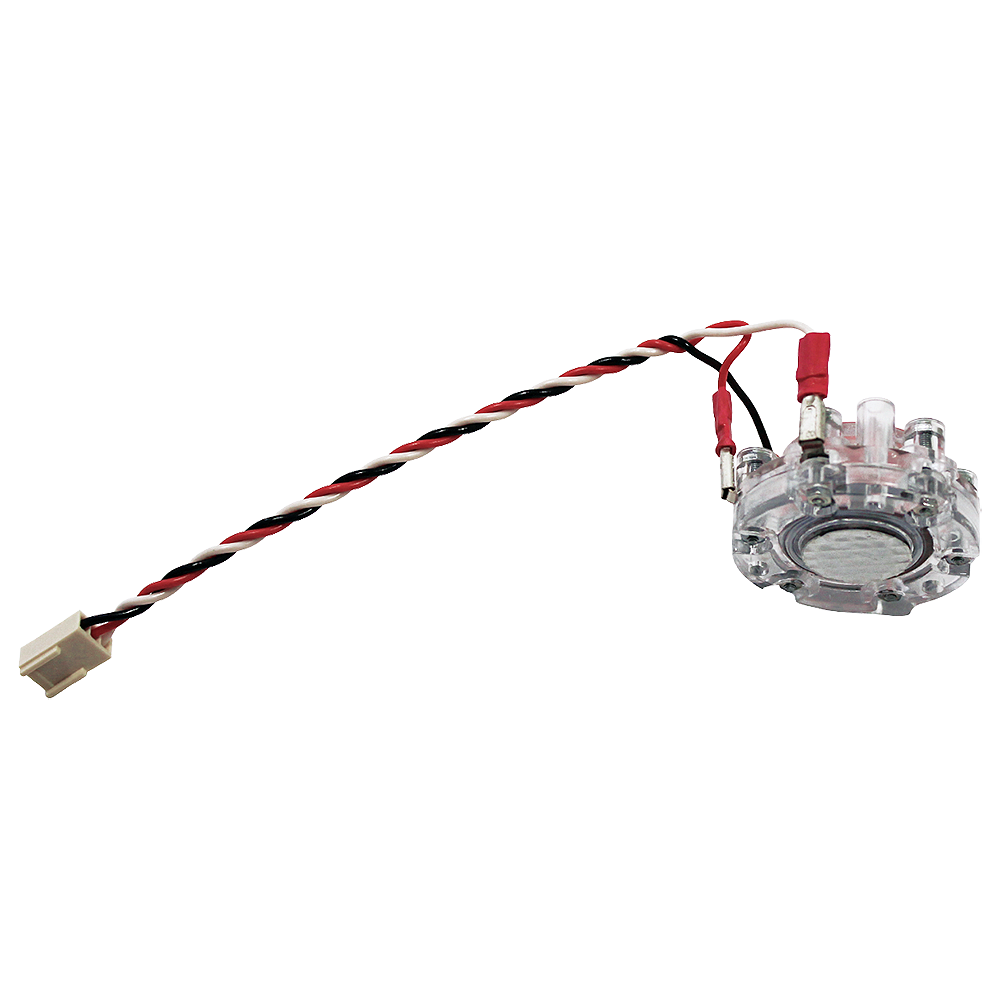

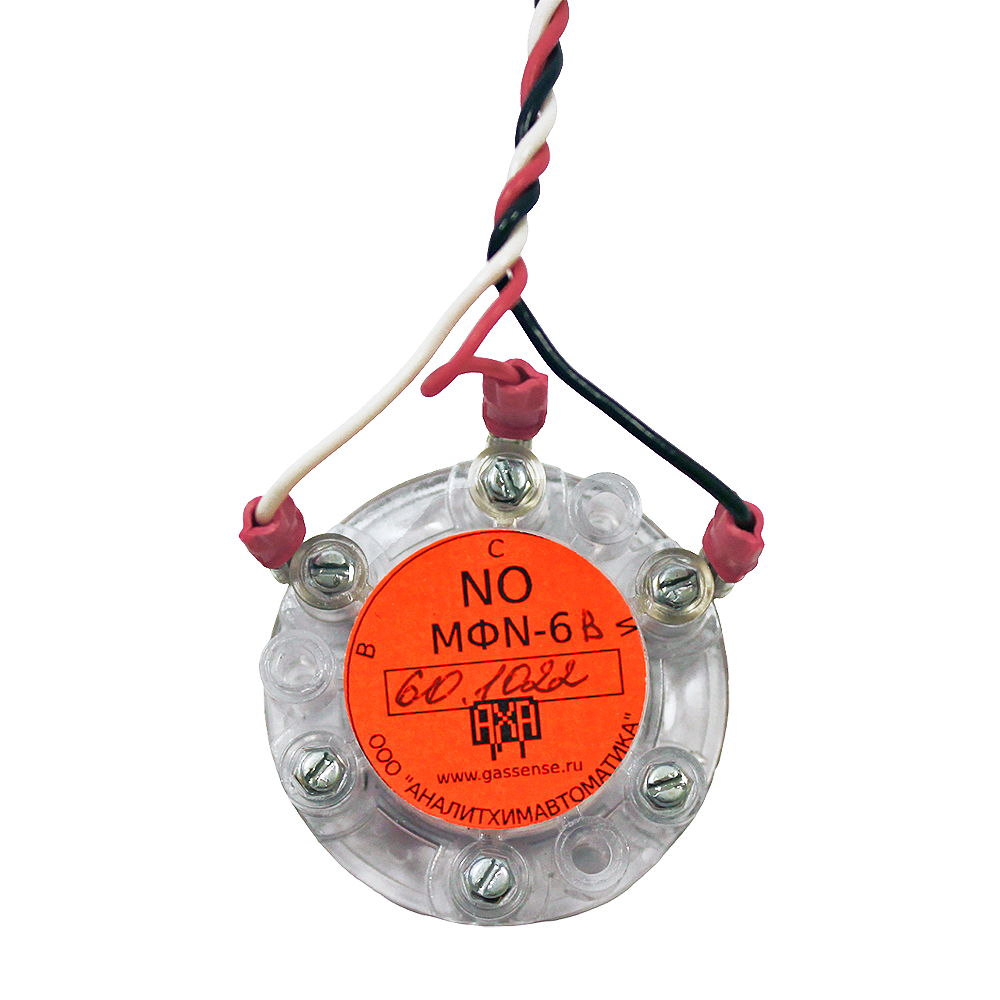

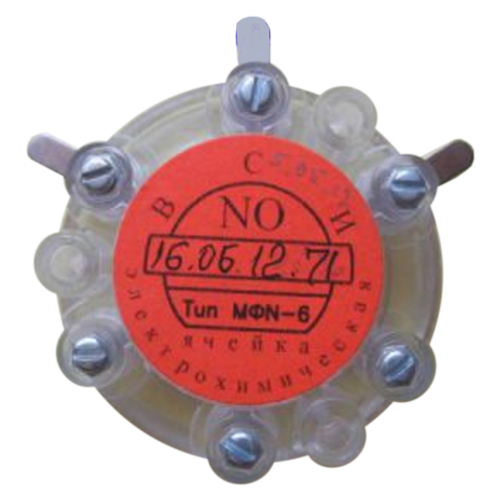

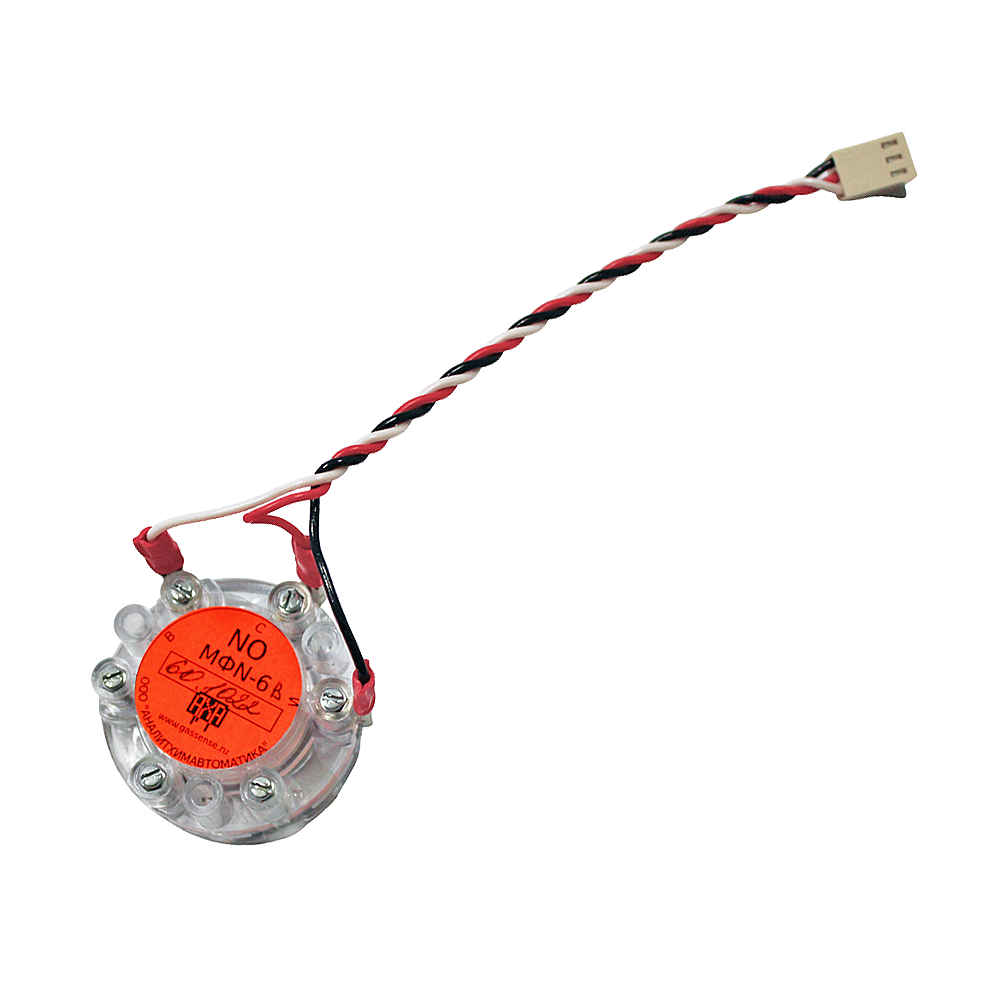

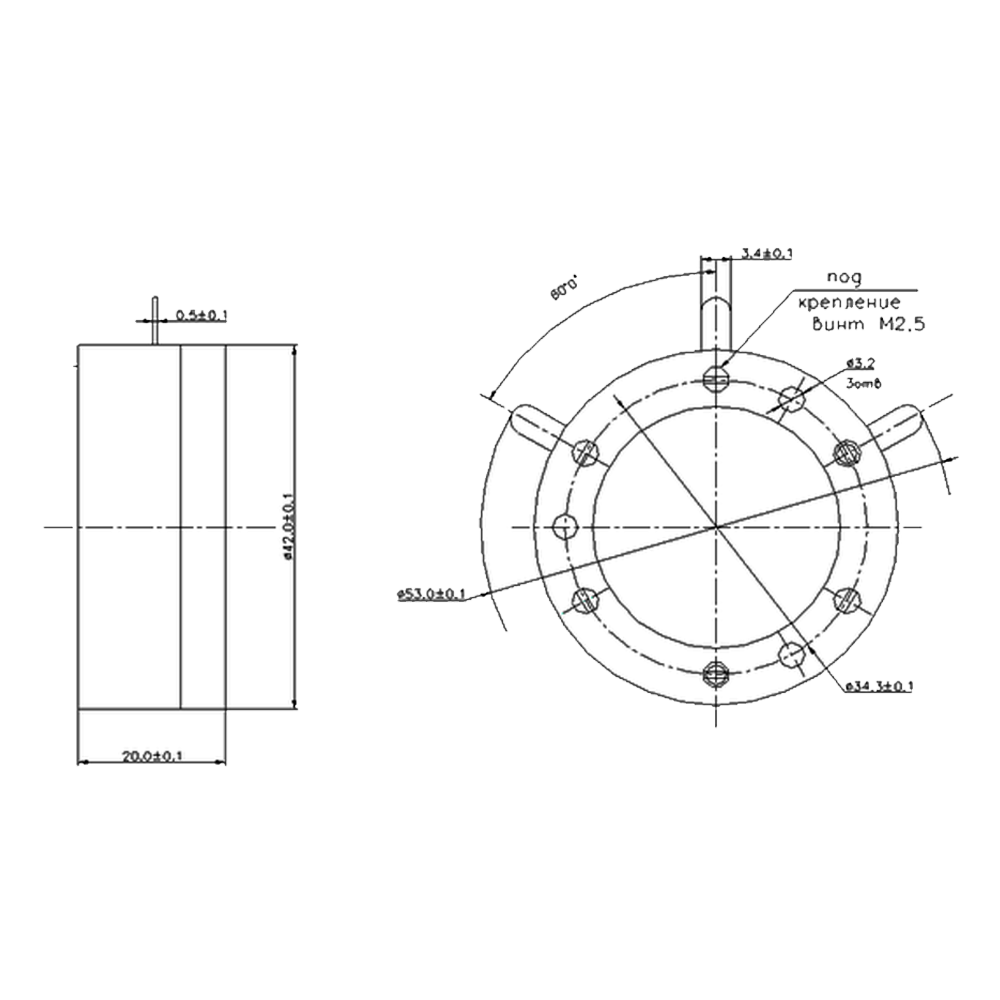

МФN-6 ячейка электрохимическая на оксид азота 0-1000 ppm

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ

Наименования контролируемых компонентов: NO Азота оксид

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Ячейка электрохимическая МФN-6 предназначена для работы в составе газоанализаторов по определению оксида азота в воздухе рабочей зоны. Применяется в газоанализаторах МАК-2000, Газотест, КГА-8. Гарантийный срок службы 2 года.

Устройство и принцип действия МФN-6
Электрохимическая ячейка представляет собой трехэлектродную систему, помещенную в камеру с электролитом ЭК

И - измерительный электрод,
В - вспомогательный электрод,
С – сравнительный электрод,
ГК – газовая камера,
ЭК – камера с электролитом,
Д – диафрагма,
М – мембрана измерительного электрода,
П – потенциостат

Для обеспечения нормальной работы ячейки к ее электродам подключается электронное устройство – потенциостат П. Со стороны анализируемой среды перед полупроницаемой мембраной М измерительного электрода И находится диафрагма Д, ограничивающая поток анализируемого газа к измерительному электроду И. Диафрагма Д и полупроницаемая мембрана М конструктивно оформляют газовую камеру ГК. В некоторых типах электрохимических ячеек газовая камера ГК заполнена фильтрующим веществом, удаляющим из анализируемого газа компоненты, которые могут исказить аналитический результат.

Анализируемый газ диффундирует через диафрагму Д к катализатору измерительного электрода И, на котором претерпевает электрохимические превращения. Генерируемый ток при этом пропорционален концентрации анализируемого газа. Электролит, потенциал измерительного электрода, катализатор измерительного электрода и материал фильтрующего вещества выбираются исходя из условий оптимального анализа.

Перед установкой электрохимической ячейки, проводник, соединяющий электроды «И» и «С», должен быть удален. Электрохимическая ячейка достигает своих нормированных характеристик после нахождения при потенциале в течение не менее 24 ч.

Особенности ячейки на оксид азота МФN-6:

Чувствительность 75±15 нА/ррm
Величина «шума» < 1 ppm
Нелинейность выходного сигнала < 5 %
Время выхода на показания (T 09) < 40 c
Величина фонового сигнала - 0-15 ppm
Изменение фонового сигнала (+20...+40 °С) < 30 ppm
Диапазон рабочих давлений нормальное ±10 %
Изменение выходного сигнала за 1 месяц < 1 %
Срок службы не менее 3 лет
Потенциал измерительного электрода - 0,30 В
Емкость фильтра для поглощения «мешающих» газов - 250000 ppm x ч

Таблица перекрестной чувствительности

Газ, 100 ppm	NO	SO₂	NO₂	H₂S	CO	H₂
Сигнал, ppm	100	0	0	0	0	0

Технические характеристики

Диапазоны измерений

NO Азота оксид

0-1000 ppm

Погрешность измерений

NO Азота оксид

---

Принцип работы

Электрохимический

Диапазон рабочих температур

-20...+50°С
