ТТЧЭ-2 УХЛ4 комплект чувствительных элементов 5В4.675.050-01, 5В4.675.051-01 к ЩИТ-2

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Наименования контролируемых компонентов: Сумма горючих газов

Маркировка взрывозащиты: Нет

Наличие на складе: В НАЛИЧИИ!

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Комплект чувствительных точечных элементов ТТЧЭ-2 - это сменное комплектующее изделие, которое является одной из составных частей датчиков ДТХ-127, ДТХ-128, применяющихся в сигнализаторах довзрывоопасных концентраций ЩИТ-2.

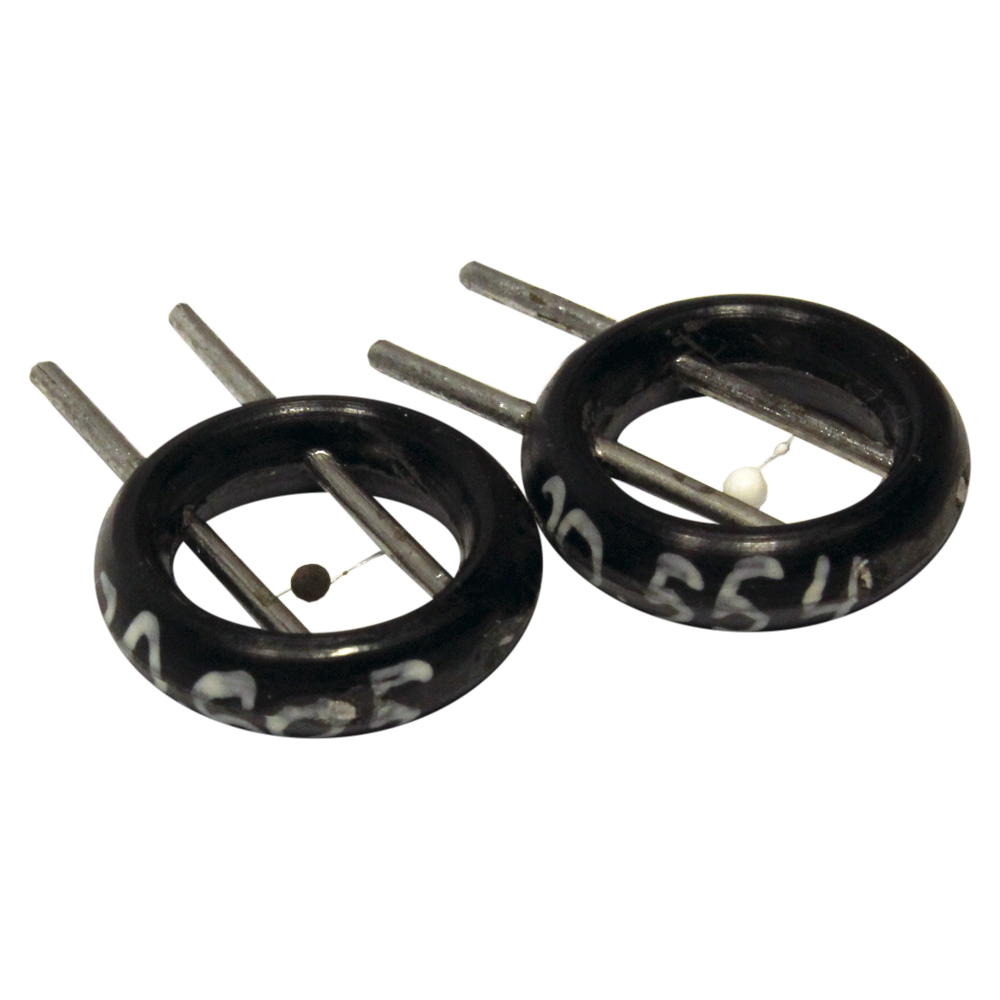

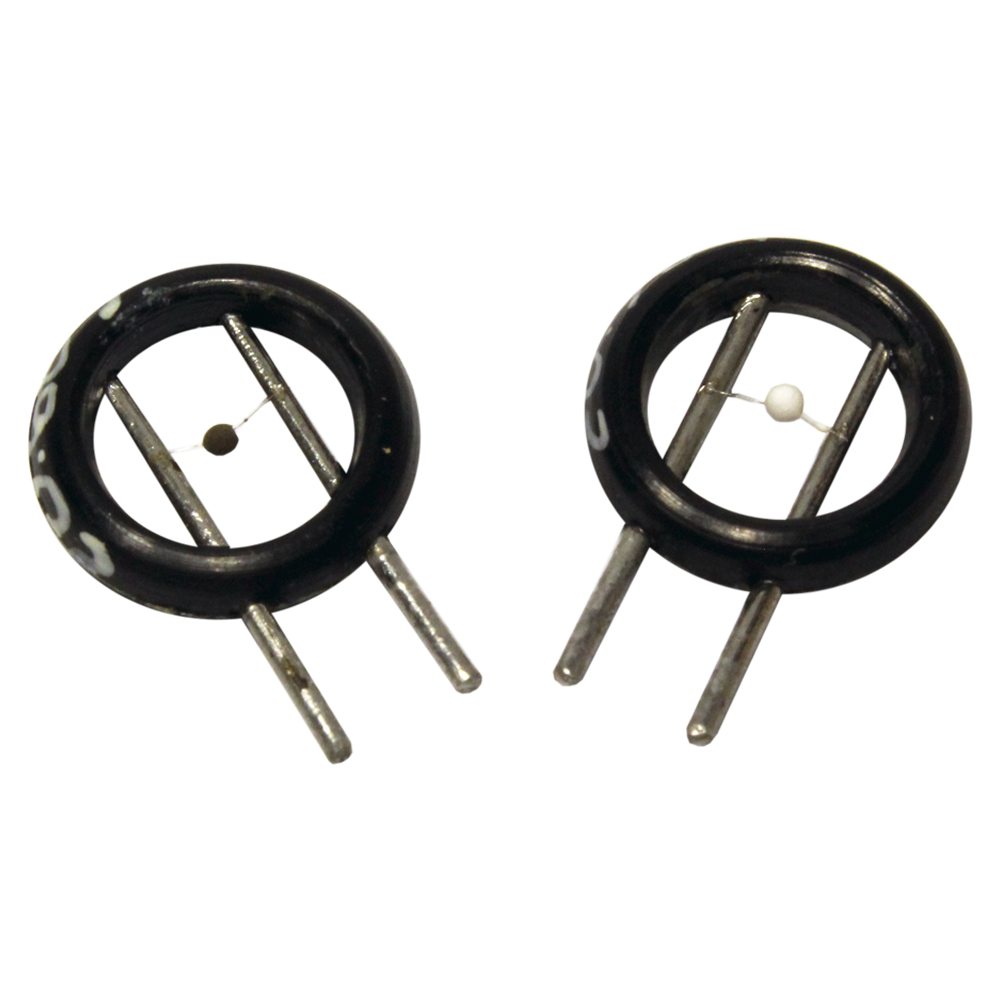

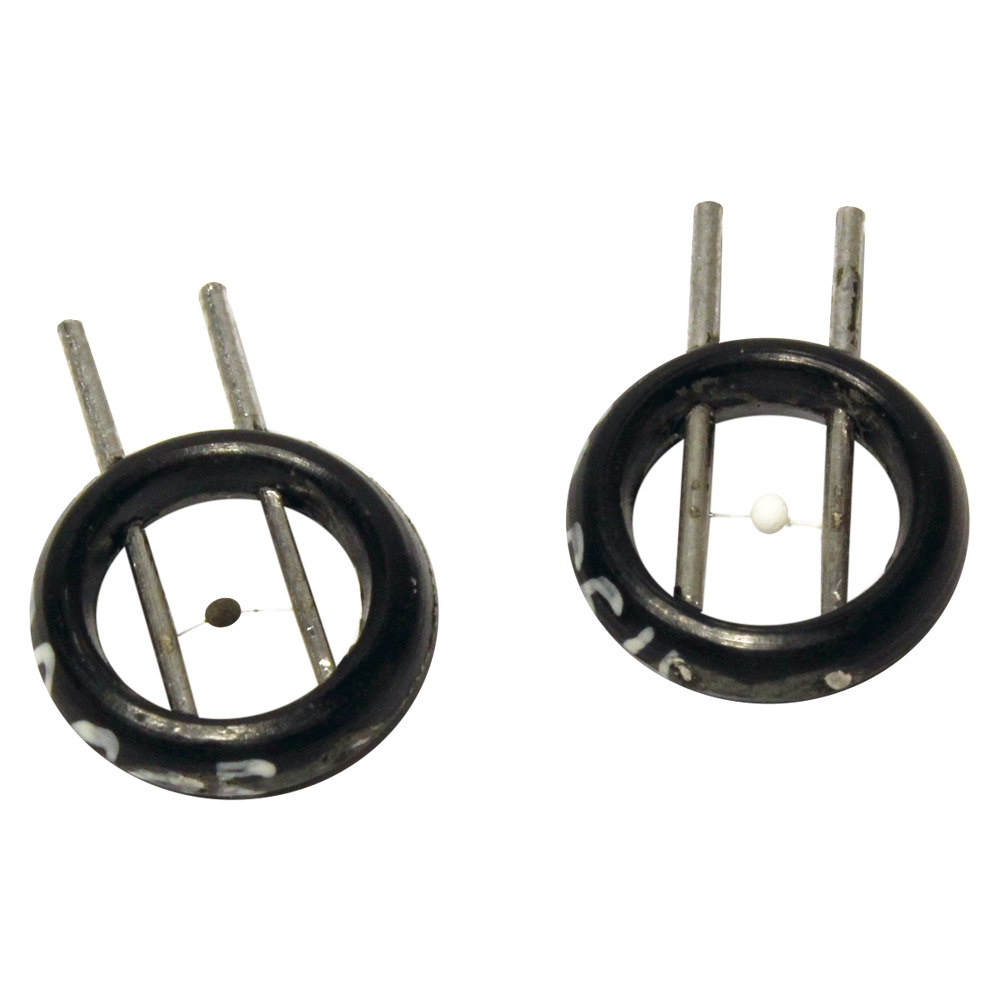

ТТЧЭ-2 состоит из двух элементов. Измерительный чувствительный элемент 5В4.675.050-01 имеет активный пеллистор (в виде шарика черного цвета), подвешенный на двух проволочных выводах внутри пластмассового кольца. Сравнительный элемент 5В4.675.051-01 имеет пассивный пеллистор (в виде шарика белого цвета) с аналогичной схемой подвески на выводах.

Особенности ТТЧЭ-2:

Измерительный мост работает при значении тока в диапазоне 0,178…0,182 А.
Ток канала работает в диапазоне 0,16…0,17 А.
Значение сопротивления в элементах 9,3…10,5 Ом.
Выходной сигнал имеет рабочий диапазон от 100 до 130 мВ.
Величина выходного напряжения не менее 120,0 мВ при сопротивлении 100 Ом на плечах измерительного моста.
Содержание платины в элементах не более 0,0015 г; палладия - не более 0,0000561 г.

Чувствительные элементы ТТЧЭ-2 подлежат замене в следующих случаях:

Если при проверке контрольной смесью прибор ЩИТ-2 не формирует сигнал «Порог №1».
Если прибор выдает сигнал «Отказ».
Если погрешность измерения прибора ЩИТ-2 выходит за установленные пределы.

Технические характеристики

Принцип работы	Термокаталитический (термохимический)
Вес	Не более 10 г (комплект из двух элементов)

Стандартный комплект поставки

Комплект чувствительных элементов ТТЧЭ-2.
Этикетка.

Скачать документацию

ТТЧЭ-2 комплект чувствительных элементов. Этикетка.
