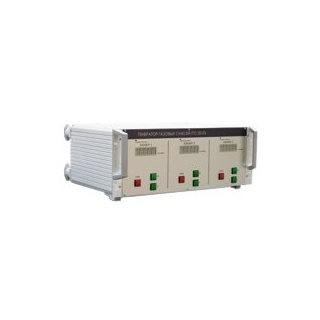

ГГС-03-03 генератор газовых смесей

Скачать PDF

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Генераторы газовых смесей ГГС-03-03 предназначены для воспроизведения значений объемной доли компонентов в бинарных газовых смесях (NO, NO₂, SO₂, H₂S, NH₃, CO, CH₄, N₂O, СО₂, HCl, Сl₂, О₂, Н₂, C₂H₂, C₂H₄, C₂H₆, C₅H₁₂, C₃H₈, C₄H₁₀, С₆Н₁₄) в азоте (N₂), аргоне (Ar) или гелии (He).

Генераторы ГГС-03-03 являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах ГОСТ 8.578-2008 и служат для передачи единицы объемной (молярной) доли целевых компонентов в бинарных газовых смесях.

Прибор ГГС-03-03 представляет собой динамический газовый смеситель, принцип действия которого заключается в смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам и значения молярной (объемной) доли компонентов в приготавливаемой смеси определяется расчетным путем.

Стационарные генераторы ГГС-03-03 конструктивно выполнены в одном блоке, в состав которого входят газовая система и блок управления. Газовая система включает регуляторы массового расхода, систему соединенных трубопроводов из нержавеющей стали (Х 18Н10Т) и смесительную камеру. Блок управления включает электронные платы, связанные между собой, с регуляторами расхода.

ГГС-03-03 имеют 3 линии подачи газов: одну - для газа-разбавителя, две - для исходных газов; и выходную линию отбора приготавливаемой газовой смеси.

В качестве исходных целевых газов могут использоваться эталоны сравнения или бинарные газовые смеси в азоте или воздухе по ТУ 6-16-2956-01 с содержанием определяемого компонента не более 10%. В качестве газа-разбавителя применяются поверочные нулевые газы (ПНГ): воздух по ТУ 6-21-5-82 (с извещением о продлении № 5 от 5.08.1999) азот газообразный по ТУ 6-21-39-79, аргон сорт высший ГОСТ 10157-79 или высокой чистоты по ТУ 6-21-12-94, гелий газообразный марки «А» по ТУ 51-940-80.

Метрологические характеристики ГГС-03-03:

Целевые компоненты	Диапазон воспроизведения объемной доли целевого компонента, %	Пределы допускаемой относительной погрешности аттестации исходной ГС, %
NO, NO₂, SO₂, H₂S, NH₃, Cl₂, HCl	1,0·10^-6 - 1,0·10^-3	±4,0
	1,0·10^-6 - 1,0·10^-3	±2,0
	1,0·10^-3 - 0,5	±1,5
		±2,5
		±4,0
		±1,0
	0,5 – 10,0	±1,0
		±3,0
		±0,5
О₂	2,0·10^{-5 1)} – 1,0·10^-2	±2,0
		±4,0
		±0,5
	1,0·10^-2 – 0,5	±0,5
		±2,0
		±4,0
		±0,2
	0,5 – 10	±0,5
		±1,0
		±0,2
CH₄, H₂, CO₂, CO, Ar, He, N₂, C₃H₈, C₂H₂, N₂O, C₂H₄, C₂H₆, C₄H₁₀, С₆Н₁₄, C₅H₁₂	1,0·10^-6 – 1,0·10^-3	±4,0
	1,0·10^-6 – 1,0·10^-3	±2,0
	1,0·10^-3 – 0,5	±2,0
		±3,0
		±1,0
	0,5 –10,0	±1,0
		±2,0
		±0,5
		±1,0

¹⁾Нижний предел диапазона воспроизведения (1·10^-5 %) возможен только при комплектовании рабочего эталона регуляторами расхода газа с металлическими уплотнениями.

Номер канала)**	*Диапазон измерения и регулирования расходов, см³/мин)**	Номинальная цена наименьшего разряда цифрового индикатора, см³/мин	Пределы допускаемой относительной погрешности генератора при измерении расхода, %
Номер канала)**	*Диапазон измерения и регулирования расходов, см³/мин)**		100-70% от верхнего предела диапазона измерения и регулирования расхода	70-30% от верхнего предела диапазона измерения и регулирования расхода	30-5% от верхнего предела диапазона измерения и регулирования расхода
1	от 300 до 5000	1	±0,5	±1,0	±1,5
2	от 30,0 до 500,0	0,1	±0,5	±1,0	±1,5
3	от 2,00 до 40,00	0,01	±0,5	±1,0	±1,5

*) – диапазоны измерения и регулирования расхода могут изменяться в зависимости от технических требований к рабочему эталону.

**) – количество каналов может изменяться от 2 до 4 в зависимости от технических требований.

Диапазон коэффициентов разбавления	от 2 до 2500
Способ задания коэффициента разбавления	непрерывный
Пределы допускаемой относительной погрешности воспроизведения коэффициента разбавления в зависимости от режима работы генератора	±(0,8 - 2,5) %
Объемный расход приготавливаемой газовой смеси	от 0,1 до 5,0 дм³/мин
Время установления заданного значения объемной доли нормируемого компонента в газовой смеси на выходе генератора	от 1 до 30 мин

Технические характеристики

Диапазон рабочих температур	+15...+25°C
Питание	~ 220 В
Габариты	400х500х200 мм
Вес	15 кг

Стандартный комплект поставки

Генератор ГГС-03-03 в упаковке
Руководство по эксплуатации ШДЭК.418313.001 РЭ
Методика поверки МП 242-1098-2010
Комплект штуцеров и фторопластовых уплотнений
Специальное программное обеспечение
