ИМ-ГП источники микропотоков газов и паров

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Источники микропотока ИМ-ГП являются сменными элементами термодиффузионных генераторов газовых смесей типа ГДП-102 и аналогичных.

Источники микропотоков газов и паров ИМ-ГП представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность источников микропотоков (масса вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Массовая концентрация компонента в газовой смеси (С в мг/м³), получаемой с помощью генератора в комплекте с ИМ рассчитывается по формуле С=G/Q, где G – значение производительности ИМ, приведенное в паспорте, мкг/мин; Q – значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм³/мин.

Особенности:

Пределы допускаемой относительной погрешности (δ0) ИМ-ГП (пределы допускаемой относительной погрешности значений производительности (Gн, мкг/мин), воспроизводимых источником микропотока):
- ±7 %, при Gн < 1,0 мкг/мин;
- ±5 %, при Gн ≥ 1,0 мкг/мин.
Допускаемое относительное отклонение производительности от заданного при заказе значенин не более ±15%.
Пределы допускаемой относительной погрешности температурного коэффициента ±10%.
Заполнение ИМ-ГП веществом не менее, чем на 70% от полной вместимости.
Содержание основного компонента в веществе для заполнения ИМ-ГП - не менее 99,0%.
Средняя наработка на отказ, при доверительной вероятности Р=0,95, не менее 12 000 ч ( для исполнений ИМ диоксида азота, диоксида серы, сероводорода, аммиака, бензола, толуола, о-ксилола, м-ксилола, п-ксилола, этилбензола, гексана, метилмеркаптана, этилмеркаптана, ацетона, фенола, этилацетата, уксусной кислоты, декана, нафталина, метанола); не менее 6 000 ч, для остальных исполнений ИМ.
Предельное состояние ИМ-ГП, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы менее 10%.

ИМ различаются веществом, температурой применения и конструктивным исполнением.

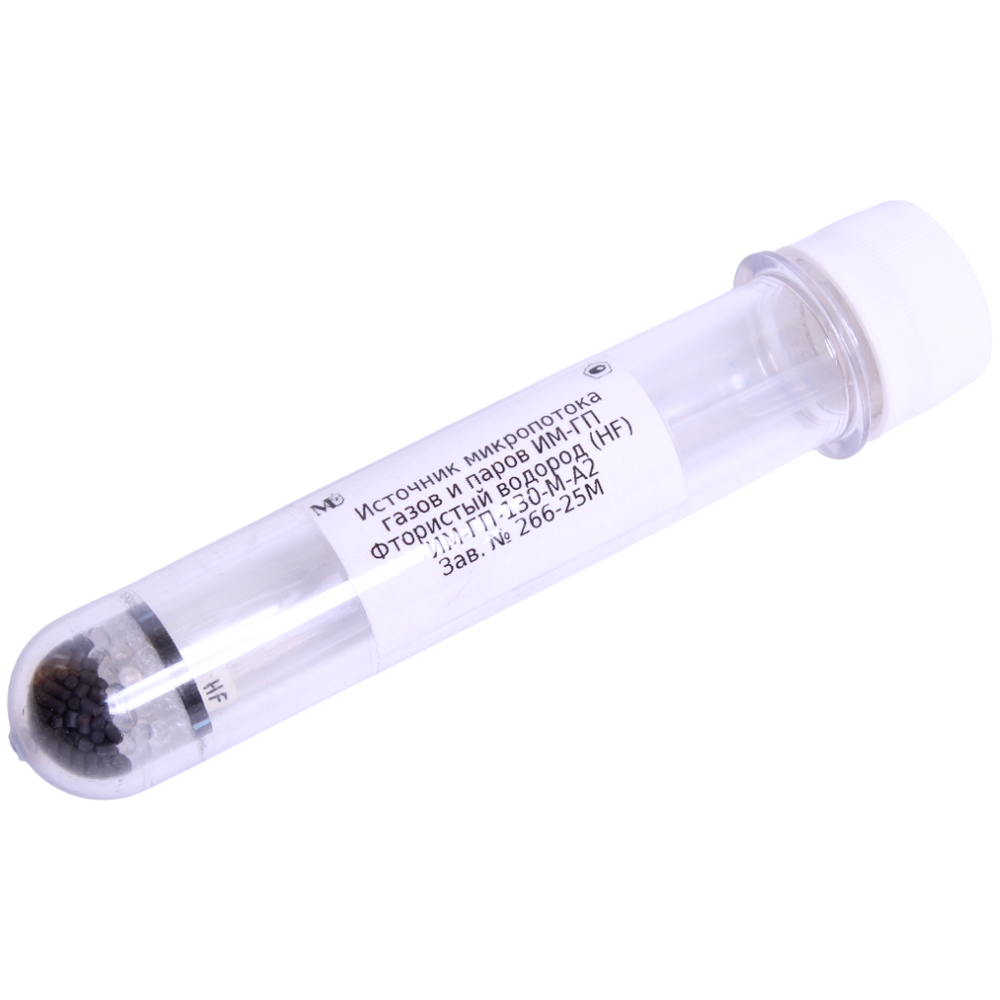

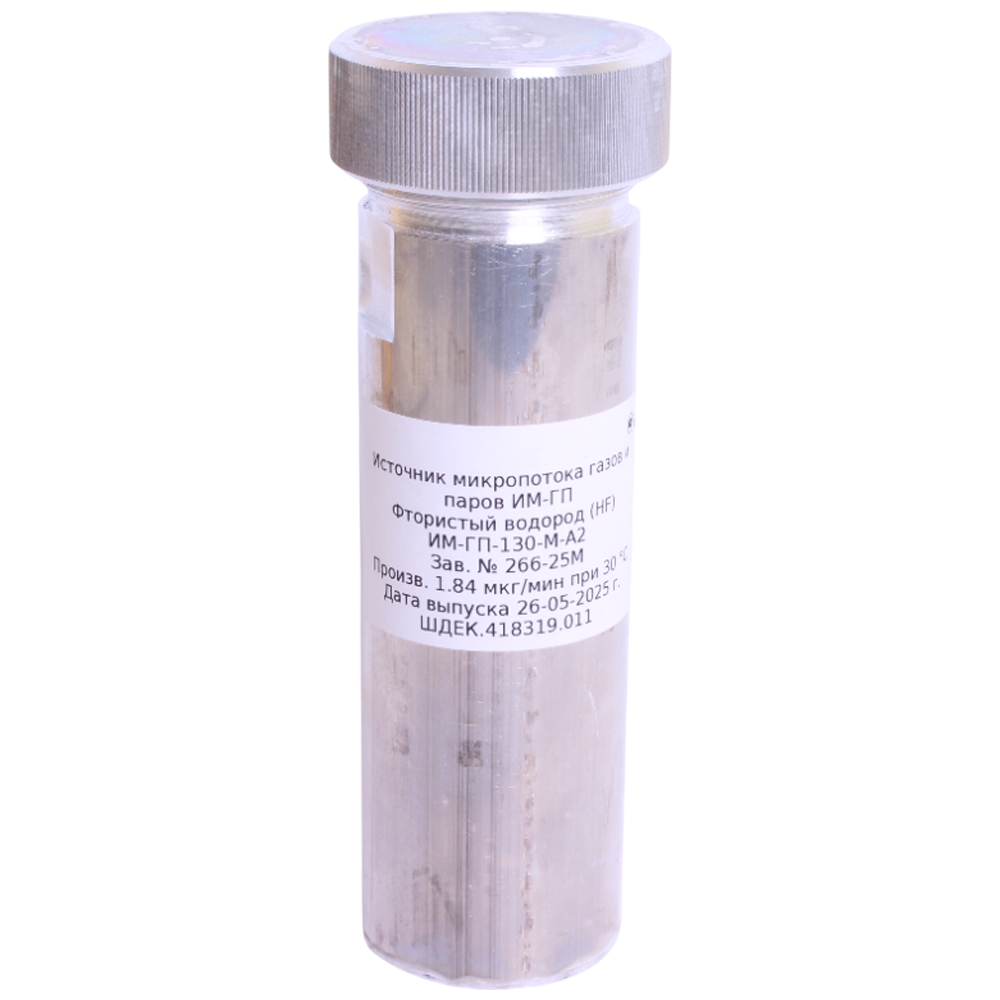

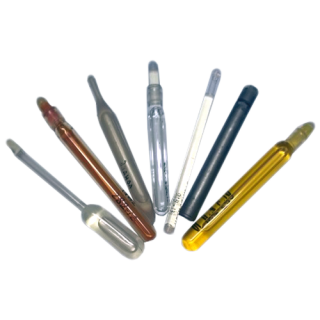

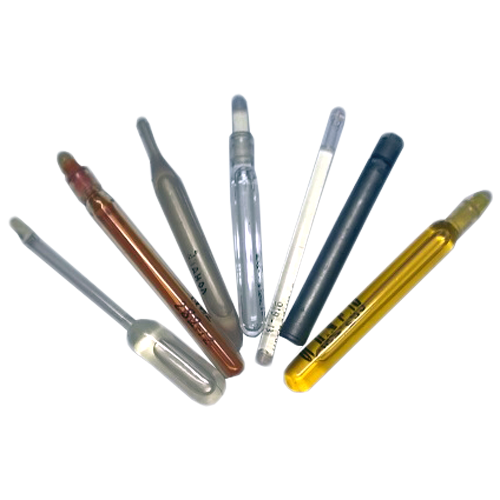

Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки, ампулы, металлического или стеклянного резервуара с фторопластовой насадкой, металлического резервуара с внутренней газопроницаемой трубкой или полиэтиленовой пипетки.

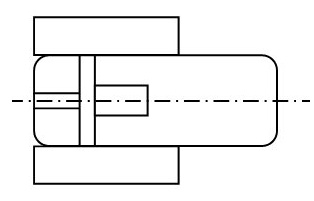

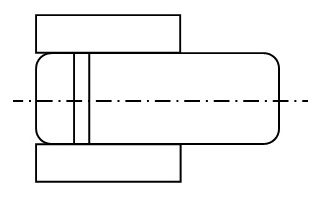

Условное обозначение исполнения	Особенность конструкции	Схема ИМ	Длина проницаемого сосуда, мм	Наружный диаметр проницаемого сосуда, мм
А1	Трубка		от 20 до 120	4
А2	Трубка		от 20 до 120	от 6 до 8
Б	Ампула		от 90 до 110	от 11 до 14
Г1	Резервуар с трубкой		от 15 до 50 (общая длина от 40 до 120)	4
Г2	Резервуар с трубкой		от 15 до 50 (общая длина от 40 до 120)	от 6 до 8
Д	Резервуар с мембраной		Толщина мембраны от 0,5 до 2 мм	4
Е	Резервуар с внутренней газопроницаемой трубкой		от 5 до 20	4
И	Ампула		от 50 до 110	от 11 до 14

Технические характеристики

Принцип работы	Термодиффузионный
Вес	20 г

Стандартный комплект поставки

ИМ-ГП источники микропотоков газов и паров.
Контейнер.
Паспорт.
Свидетельство о поверке.

Скачать документацию

ИМ-ГП источники микропотоков газов и паров. Варианты исполнений.
