ИМ-ВРЗ источники микропотоков газов и паров

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

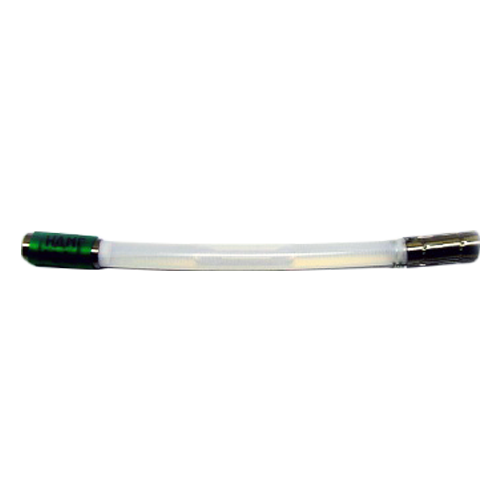

Источники микропотока ИМ-ВРЗ являются сменными элементами термодиффузионных генераторов газовых смесей типа ГДП-102 и аналогичных.

Источники микропотоков ИМ-ВРЗ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ-ВРЗ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ-ВРЗ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Пределы допускаемой относительной погрешности (δ0) ИМ-ВРЗ (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока):

±7%, при производительности < 1,0 мкг/мин.
±5%, при производительности ≥ 1,0 мкг/мин.

Допускаемое относительное отклонение производительности от заданного при заказе значения не более ±15%.

Пределы допускаемой относительной погрешности температурного коэффициента ±10%.

Заполнение ИМ-ВРЗ веществом не менее, чем на 70% от полной вместимости, с содержанием основного компонента не менее 99,0%.

Источники микропотоков ИМ-ВРЗ различаются веществом, температурой применения и конструктивным исполнением.

Конструктивное исполнение источников микропотоков ИМ-ВРЗ (в виде фторопластовой трубки или ампулы):

Условное обозначение исполнения	Особенность конструкции	Схема ИМ	Длина проницаемого сосуда, мм	Наружный диаметр проницаемого сосуда, мм

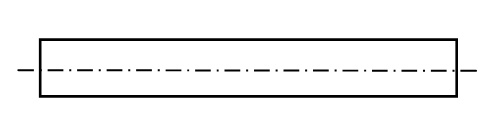

А1	Трубка		15 ... 135	4
А2	Трубка		15 ... 135	6 ... 8

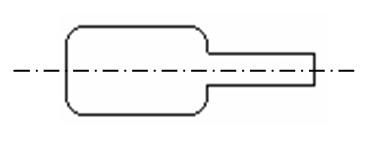

Б	Ампула		-	-

Технические характеристики

Принцип работы	Термодиффузионный
Вес	20 г

Варианты исполнения

Условное обозначение ИМ-ВРЗ	Вещество	Номинальное значение температуры, Тн, Со	Конструктивное исполнение	Диапазон производительности, Gн, мкг/мин	Температурный коэффициент (α), градус^-1
ИМ-ВРЗ-1-М-А2	Оксид пропилена С3Н6О	40 60	А2 А2	0,1-2 2-10	0,025
ИМ-ВРЗ-2-М-Б	Оксид пропилена С3Н6О	40 60	Б Б	0,1-2 2-10	0,025
ИМ-ВРЗ-3-М-А2	Tетраэтилорто-силикат (TEOS) С8Н20О4Si	80 100 120	А2 А2 А2	0,2-1 1-5 5-15	0,025
ИМ-ВРЗ-4-М-Б	Tетраэтилорто-силикат (TEOS) С8Н20О4Si	80 100 120	Б Б Б	0,2-1 1-5 5-15	0,025
ИМ-ВРЗ-5-М-А1	Малеиновый ангидрид С4Н2О3	80 90	А1 А1	0,1-0,5 0,5-2,5	0,025
ИМ-ВРЗ-6-М-А2	Малеиновый ангидрид С4Н2О3	80 100 120	А2 А2 А2	0,2-1 1-3 3-8	0,025
ИМ-ВРЗ-7-М-А2	н-Пропилацетат С5Н10О2	80 90 120	А2 А2 А2	1-5 5-10 8-15	0,025
ИМ-ВРЗ-8-М-Б	н-Пропилацетат С5Н10О2	80 90 120	Б Б Б	1-5 5-10 8-15	0,025
ИМ-ВРЗ-9-О-А1	Эпихлоргидрин С3Н5ClО	100	А1	0,1-1	0,025
ИМ-ВРЗ-10-М-А2	Эпихлоргидрин С3Н5ClО	60 80 100 120	А2 А2 А2 А2	1-5 5-10 10-20 20-30	0,025
ИМ-ВРЗ-11-М-Б	Эпихлоргидрин С3Н5ClО	60 80 100 120	Б Б Б Б	1-5 5-10 10-20 20-30	0,025
ИМ-ВРЗ-12-М-А2	N,N-диметилацетамид C4H9NO	100 120	А2 А2	1-3 2-7	0,025
ИМ-ВРЗ-13-М-Б	N,N-диметилацетамид C4H9NO	100 120	Б Б	1-3 2-7	0,025
ИМ-ВРЗ-14-М-А2	Хлористый бензил С7Н7Cl	80 90 100 120	А2 А2 А2 А2	0,1-1 1-3 3-7 7-20	0,025
ИМ-ВРЗ-15-М-Б	Хлористый бензил С7Н7Cl	80 90 100 120	Б Б Б Б	0,1-1 1-3 3-7 7-20	0,025
ИМ-ВРЗ-16-М-А2	1, 1, 1 трихлорэтан С2Н3Cl3	90 100	Б Б	0,3-1 1-7	0,025
ИМ-ВРЗ-17-М-Б	1, 1, 1 трихлорэтан С2Н3Cl3	90 100	Б Б	0,3-1 1-7	0,025

Стандартный комплект поставки

Источник микропотоков (исполнение и производительность ИМ-ВРЗ определяется при заказе).
Контейнер.
Паспорт.
Свидетельство о поверке.
