Парофазные источники газовых смесей ПИГС - рабочие эталоны 1-го разряда предназначены для воспроизведения единицы массовой концентрации фенола, стирола, α-метилстирола, о-, м-, п-ксилолов, бензола, толуола, этилбензола, гексана, дихлорэтана, бутанола, изо-бутанола, пропанола, метанола, ацетона, изопентана, циклогексанона, декана, ацетальдегида в газовых смесях и ее передачи рабочим эталонам 2-го разряда и рабочим средствам измерений.

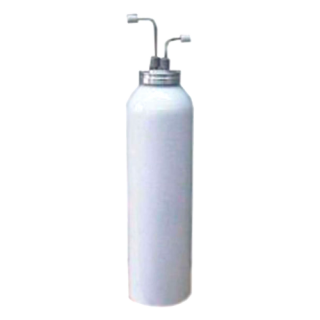

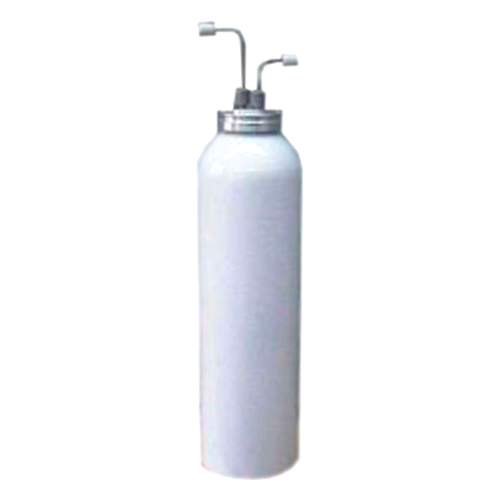

ПИГС представляет собой металлический сосуд с наполнителем, через который продувается газ-носитель (гелий или азот). В качестве наполнителя используются растворы целевого вещества (веществ) в практически нелетучем растворителе или твердый сорбент с нанесенным на него целевым веществом (веществами).
Особенности:
Принцип работы | Основан на буферном эффекте гетерогенных систем |
Диапазон рабочих температур | +18...+30°С |
Габариты | Ø72...78 мм, h 320...350 мм |
Вес | 650...950 г (исполнение "М"); 750...1200 г (исполнение "Э", "Г"); 350...650 г (исполнение "У") |
В зависимости от вида наполнителя ПИГС подразделяются на исполнения:
В зависимости от числа целевых веществ ПИГС подразделяются на одно- и многофункциональные.
Исполнение |
Целевое вещество |
Код вещества |
Условное обозначение ПИГС |
Номинальное значение температуры |
Диапазон задаваемых значений массовой концентрации целевого вещества в смеси на выходе ПИГС*, мг/м3 |
Ресурс по объему пропущенного газа |
Э |
Фенол |
01 |
ПИГС-Э-01 |
25 |
от 1 до 100 |
10000 |
М |
Стирол |
02 |
ПИГС-М-02 |
25 |
от 1 до 1000 |
200 |
О-ксилол |
03 |
ПИГС-М-03 |
25 |
от 1 до 1000 |
200 |
|
М-ксилол |
04 |
ПИГС-М-04 |
25 |
от 1 до 1000 |
180 |
|
П-ксилол |
05 |
ПИГС-М-05 |
25 |
от 1 до 1000 |
180 |
|
Толуол |
10 |
ПИГС-М-1 |
25 |
от 1 до 1000 |
60 |
|
Этилбензол |
16 |
ПИГС-М-16 |
25 |
от 1 до 1000 |
150 |
|
Α-метилстирол |
18 |
ПИГС-М-18 |
25 |
от 1 до 1000 |
200 |
|
У |
О-ксилол |
03 |
ПИГС-У-03 |
20 |
от 0,5 до 1000 |
800 |
М-ксилол |
04 |
ПИГС-У-04 |
20 |
от 0,5 до 1000 |
800 |
|
П-ксилол |
05 |
ПИГС-У-05 |
20 |
от 0,5 до 1000 |
800 |
|
Бензол |
06 |
ПИГС-У-06 |
20 |
от 0,5 до 1000 |
800 |
|
Бутанол |
07 |
ПИГС-У-07 |
20 |
от 0,5 до 1000 |
800 |
|
Гексан |
08 |
ПИГС-У-08 |
20 |
от 0,5 до 1000 |
800 |
|
Дихлорэтан |
09 |
ПИГС-У-09 |
20 |
от 0,5 до 1000 |
800 |
|
Толуол |
10 |
ПИГС-У-10 |
20 |
от 0,5 до 1000 |
800 |
|
Ацетон |
11 |
ПИГС-У-11 |
20 |
от 0,5 до 1000 |
800 |
|
Метанол |
12 |
ПИГС-У-12 |
20 |
от 0,5 до 1000 |
800 |
|
Изопентан |
13 |
ПИГС-У-13 |
20 |
от 0,5 до 1000 |
800 |
|
Изо-бутанол |
14 |
ПИГС-У-14 |
20 |
от 0,5 до 1000 |
800 |
|
Пропанол |
15 |
ПИГС-У-15 |
20 |
от 0,5 до 1000 |
800 |
|
Этилбензол |
16 |
ПИГС-У-16 |
20 |
от 0,5 до 1000 |
800 |
|
Циклогексанон |
17 |
ПИГС-У-17 |
20 |
от 0,5 до 1000 |
800 |
|
Декан |
18 |
ПИГС-У-18 |
20 |
от 0,5 до 1000 |
800 |
|
Г |
Ацетальдегид |
01 |
ПИГС-Г-01 |
25 |
от 1 до 1000 |
200 |
Примечания:
Многофункциональные ПИГС могут быть приготовлены только для веществ, находящихся в одной группе по исполнению под ресурсом по объему пропущенного газа - Vmax – подразумевается максимальный объем пропущенного газа, при котором концентрация остается постоянной значение ресурса приведено при номинальной температуре.
* Номинальное значение массовой концентрации приводится в паспорте ПИГС.
