АКПМ-1-02Г анализатор кислорода переносной

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: O2 Кислород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Портативный газоанализатор кислорода АКПМ-1-02Г в комплекте с амперометрическим сенсором АСрО2-03 предназначен для определения объемного содержания кислорода и/или его парциального давления в газовых средах.

Анализаторы дымовых газов АКПМ-1-02Г могут применяться для решения разнообразных задач аналитического контроля кислорода практически во всех отраслях народного хозяйства: теплоэнергетике, пищевой, химической и нефтяной промышленности, охране окружающей среды, биотехнологии и медицине - для решения задач энергосбережения, оптимизации процессов горения топлива, экологического и производственного мониторинга состава воздуха промзоны, дымовых газов, обеспечения пожаро- взрывобезопасных условий производства, измерения концентрации кислорода в дыхательных газах в комплекте медтехники.

Сенсор АСрО2-03 представляет собой электролитическую ячейку, образованную электродной системой - катодом и хлорсеребряным анодом, погруженными в раствор электролита. Электрохимическая ячейка отделена от анализируемой среды газопроницаемой мембраной.

Принцип действия анализатора основан на поляризации катода напряжением -0,6 В относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии кислорода из исследуемой среды, и последующей электрохимической реакции его восстановления.

Особенности газоанализатора АКПМ-1-02Г:

Амперометрические сенсоры (АС) обладают улучшенными метрологическими и эксплуатационными характеристиками, неограниченным сроком службы, высокой надежностью, простотой в обслуживании и работе. Параметры каждого варианта исполнения АС оптимизированы для решения конкретных задач аналитического контроля кислорода, а их конструкции разработаны с учетом специфики проведения измерений в различных областях.
Многофункциональные возможности анализатора позволяют проводить измерение парциального давления и концентрации кислорода в любой выбранной оператором единице измерения, а также измерение температуры (в диапазоне 0-50^oС) .
Благодаря оригинальной конструкции сенсора и очень низкому потреблению кислорода из анализируемой среды амперометрическим сенсором, обеспечивается “неразрушающий контроль” анализируемой пробы, высокая точность, достоверность и экспрессность измерений, высокая селективность и стабильность показаний.
Коррекция барометрического давления или высоты над уровнем моря.
Автокалибровка анализатора по кислороду атмосферного воздуха. Калибровка по поверочным газовым смесям.
Возможность выбора удобной для оператора единицы измерения.
Световая и звуковая сигнализация при выходе показаний из заданных пределов.
Графический дисплей размера 80х50 мм с подсветкой для отображения показаний.
Запись отсчетов показаний во внутреннюю энергонезависимую память в ручном режиме «Блокнот» и в непрерывном периодическом режиме «Протоколирование».
Самодиагностика. Удобный интерфейс. Простой и удобный монтаж.
Наличие методического и метрологического обеспечения измерений.
Время установления рабочего режима после включения - не более 5 мин.
Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25^oС - не более 30 с.

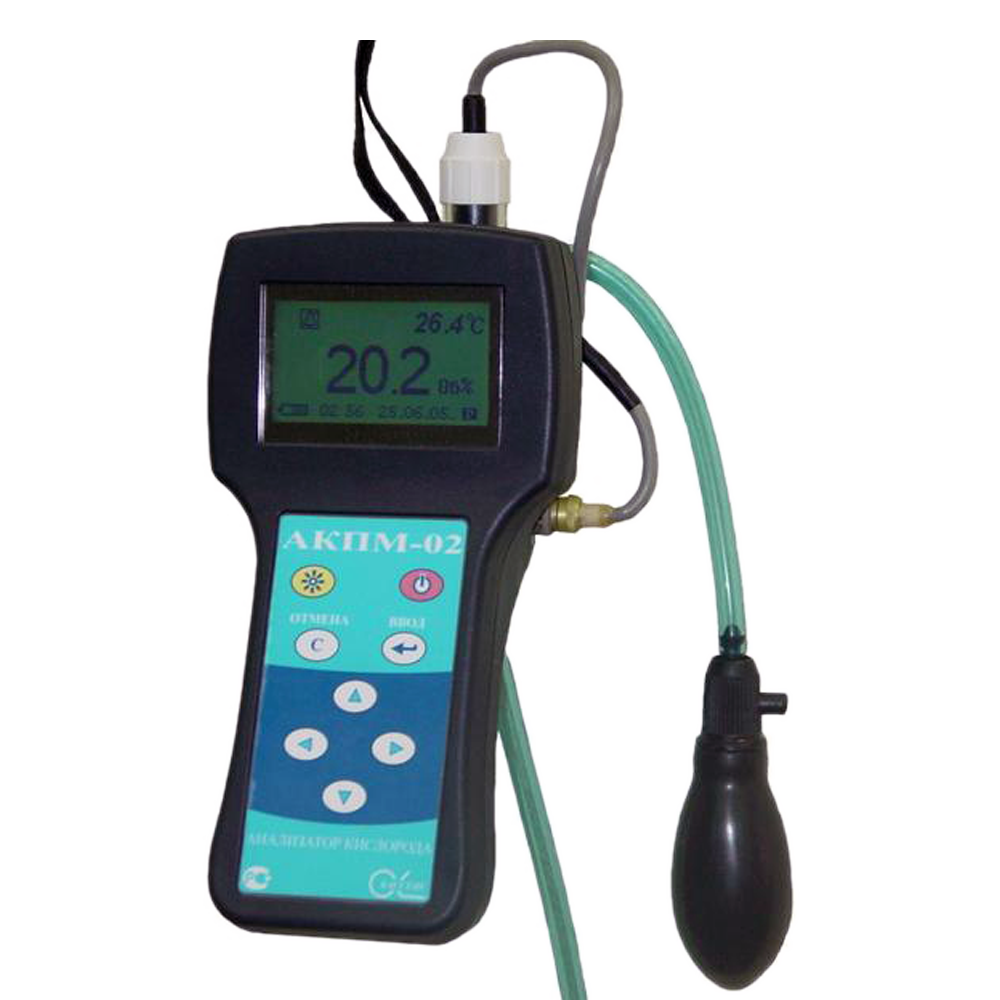

Газоанализатор АКПМ-1-02Г состоит из измерительного устройства и амперометрического сенсора. Измерительное устройство имеет прочный, литой водонепроницаемый корпус степени пылевлагозащиты IP-65. На лицевой панели расположены графический дисплей и клавиатура. Дисплей имеет подсветку, что облегчает пользование анализатором в затемненных помещениях. Корпус анализатора состоит из двух отсеков, герметично соединенных между собой. На боковой поверхности нижнего отсека с левой стороны расположены гнезда для подключения блока питания и кабеля канала RS-232. С правой стороны расположен разъём для подключения амперометрического сенсора. Для укладки кабеля сенсора предусмотрена катушка. Для крепления измерительной камеры предусмотрен держатель, закрепленный на катушке. Для крепления анализатора на пробоотборных точках или «по месту» измерения предназначен ремешок, закрепленный под катушкой на нижнем отсеке анализатора.

Технические характеристики

Диапазоны измерений

O2 Кислород

0,0001-100% об., парциального давления: 0,1-2000 мм. рт. ст. или 0,0001-200,00 кПа

Погрешность измерений

O2 Кислород

±(0,001±0,01*А) в диапазоне 0-20% об.; ±0,02*(А-10) в диапазоне 20-100% об.; А - измеренная концентрация

Пороги сигнализации

Два порога - на понижение и на повышение. Устанавливаются потребителем.

Принцип работы

Электрохимический (амперометрический)

Способ отбора пробы

Принудительный/Внешний побудитель расхода, Принудительный/Встроенный побудитель расхода

Выходные сигналы

RS232

Климатическое исполнение

У3

Диапазон рабочих температур

-20...+60°С (для анализируемой среды: 0...+50°С)

Исполнение по степени защиты

IP65

Габариты

220 х 100 х 60 мм (измерительное устройство); 100 х 90 х 30 мм (измерительная камера); d16 х 80 мм (сенсор)

Вес

1,2 кг

Структура обозначения, пример заказа

АКПМ-1

Шифр модификации со встроенным микрокомпрессором (без шифра - с "грушей")

Шифр области применения (Г - газоанализатор)

Шифр переносного исполнения (1 - стационарное)

Шифр общепромышленного исполнения (1 - взрывозащищенное)

Обозначение модели анализатора

Варианты исполнения

АКПМ-1-02Г анализатор кислорода с побудителем расхода типа «груша»
АКПМ-1-02ГМ анализатор кислорода со встроенным микрокомпрессором.

Стандартный комплект поставки

Измерительное устройство АКПМ-1-02Г.
Амперометрический сенсор.
Измерительная камера (ИКПГ или ИКДГ) с держателем, присоединительными трубками и переходниками.
ЗИП.
Зарядное устройство (блок питания).
Паспорт, Руководство по эксплуатации, Методика поверки.

Дополнительная комплектация, опции

Фильтр тонкой очистки.
Устройство подготовки газовой пробы УПГП-01.

Скачать документацию

АКПМ-1-02 анализатор кислорода переносной. Паспорт.

АКПМ-1-02 анализатор кислорода переносной. Руководство по эксплуатации.
