АНГОР-С газоанализаторы стационарные многокомпонентные

АНГОР-С газоанализаторы стационарные многокомпонентные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), NO Азота оксид, O2 Кислород

Количество контролируемых компонентов (одним прибором): 3

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализаторы многокомпонентные стационарные АНГОР-С предназначены для измерения в любом сочетании содержания кислорода (O2), оксида углерода (CO), оксида азота (NO) в отходящих газах сжигающих топливо установок с целью оптимизации процессов горения топлива и контроля концентрации загрязняющих веществ в отходящих газах.

Кроме того, стационарные газоанализаторы АНГОР-С могут использоваться для регулирования и контроля процессов газификации органических отходов и твёрдого топлива в установках получения биогаза (газосинтезирующих установках).

Количество измеряемых компонентов из числа вышеприведенных определяется заказчиком.

Возможные объекты применения газоанализатора АНГОР-С: котельные и ТЭЦ, печи обжига, металлургические печи, печи коксования, стекловаренные печи, мусоросжигающие заводы и тому подобные объекты.

Особенности газоанализаторов АНГОР-С:

Измерения осуществляются при температуре, превышающей точку росы дымовых газов, что позволяет отказаться от систем пробоподготовки.
Высокое быстродействие благодаря динамическому пробоотбору.
Устойчивость твердотельных высокотемпературных датчиков к отравлению органическими примесями.
Возможность заказать пробоотбортный зонд необходимой длины с возможностью самостоятельного уменьшения (но не увеличения!) длины зонда пользователем.
Возможность очистки входного фильтра обратной продувкой.
Автоматизация калибровки и диагностики работоспособности в процессе эксплуатации.
Возможность проведение периодической поверки без демонтажа.
Наличие автоматической защита от возможного выпадения конденсата и от перегрузок по концентрации.
Отсутствие электромеханических побудителей расхода.
Совместимость с различными программируемыми контроллерами (КОНТАР, СПЕКОН и других).

Параметры анализируемой газовой смеси: температура от 0 до +1000°С; разрежение не более 80 мм рт. ст.; влажность газового потока (по t точки росы) от 0 до + 70°С; наличие в анализируемой газовой среде, помимо измеряемых компонентов - CO2 до 20 об.%, пыли до 10 г/м3.

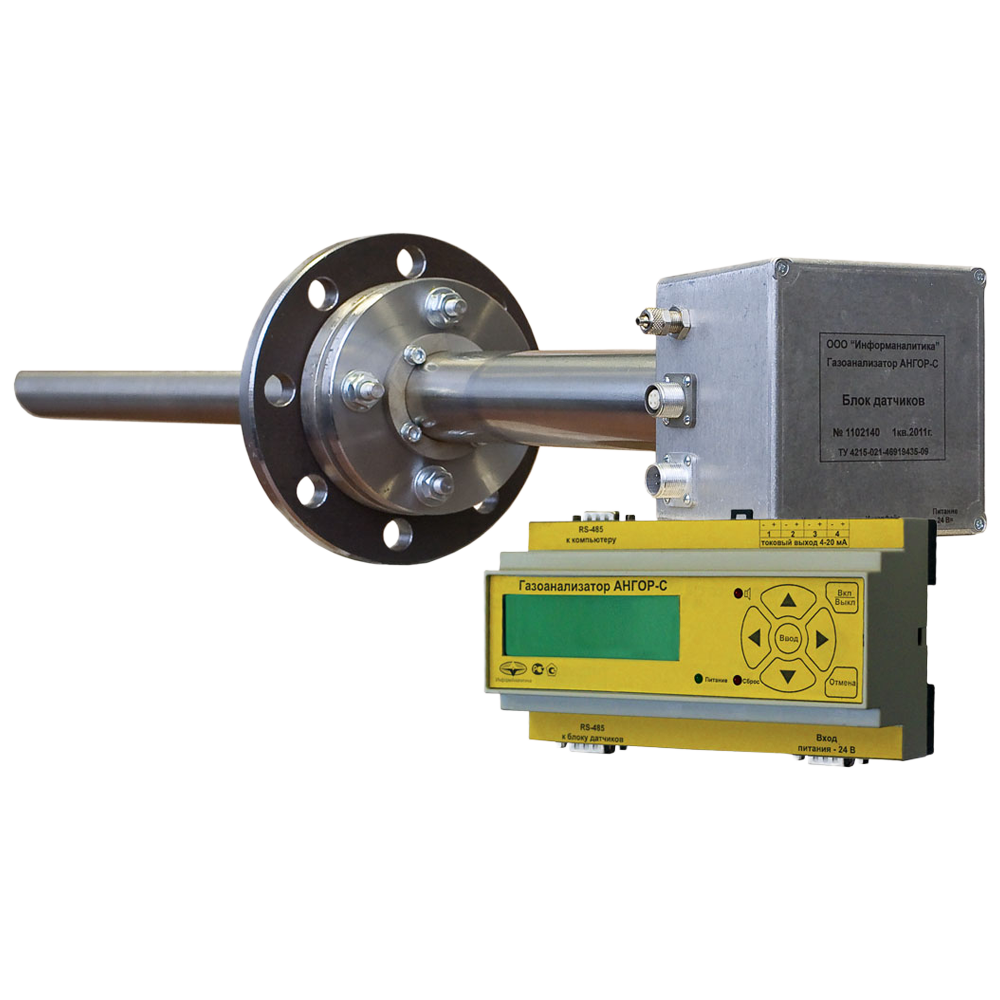

Промышленный газоанализатор АНГОР-С состоит из двух блоков: блока датчиков (БД) и блока индикации и управления (БИУ). Дополнительно может поставляться шкаф пневматики для управления подачей калибровочных смесей в газоанализатор, а также сетевой источник питания для формирования напряжения питания 24 В.

Блок датчиков включает в себя пробоотборный зонд с крепежным фланцем. Зонд представляет из себя трубку из нержавеющей стали внешним диаметром 38±5 мм, на погружаемом конце которой сделан срез под углом 45^одля обеспечения захода пробы в зонд. Далее проба транспортируется к газовым сенсорам за счет динамического давления потока анализируемого газа в дымоходе. Длина зонда определяется потребителем в зависимости от размеров дымохода и условий эксплуатации.

Принцип действия АНГОР-С основан на измерении сигналов электрохимических чувствительных элементов (сенсоров). Способ пробоподготовки – фильтрация и нагрев пробы до температуры выше точки росы. Подача пробы к газоанализатору – диффузионная или за счет динамического давления потока анализируемого газа в дымоходе.

Технические характеристики

Диапазоны измерений

O2 Кислород	0-25% об.
CO Углерода оксид (Угарный газ)	0-2500 ppm
NO Азота оксид	0-1500 ppm

Погрешность измерений

O2 Кислород	±10%
CO Углерода оксид (Угарный газ)	±15%
NO Азота оксид	±15%

Принцип работы

Электрохимический

Способ отбора пробы

Принудительный/За счет избыточного давления в месте отбора пробы

Выходные сигналы

RS485, Токовый 4-20 мА

Климатическое исполнение

УХЛ4.2

Диапазон рабочих температур

0...+70°С

Исполнение по степени защиты

IP50, IP54

Питание

= 24 В, ~ 220 В

Габариты

Блока индикации и управления - 240х230х120; блока датчиков (без учета длины зонда) - d200х800

Вес

Блока индикации и управления – 4 кг; блока датчиков (без учета пробоотборного зонда) – 9 кг

Структура обозначения, пример заказа

АНГОР-С

(O2, CO, NO)

Перечень измеряемых компонентов (1, 2 или 3 в любой комбинации)

Модель газоанализатора

Стандартный комплект поставки

Блок датчиков.
Блок индикации и управления.
Комплект ЗИП согласно ведомости.
Руководство по эксплуатации.
Источник питания 24В для БД.

Дополнительная комплектация, опции

Методика поверки.
Шкаф пневматики.

Скачать документацию

АНГОР-С газоанализаторы многокомпонентные. Руководство по эксплуатации.
