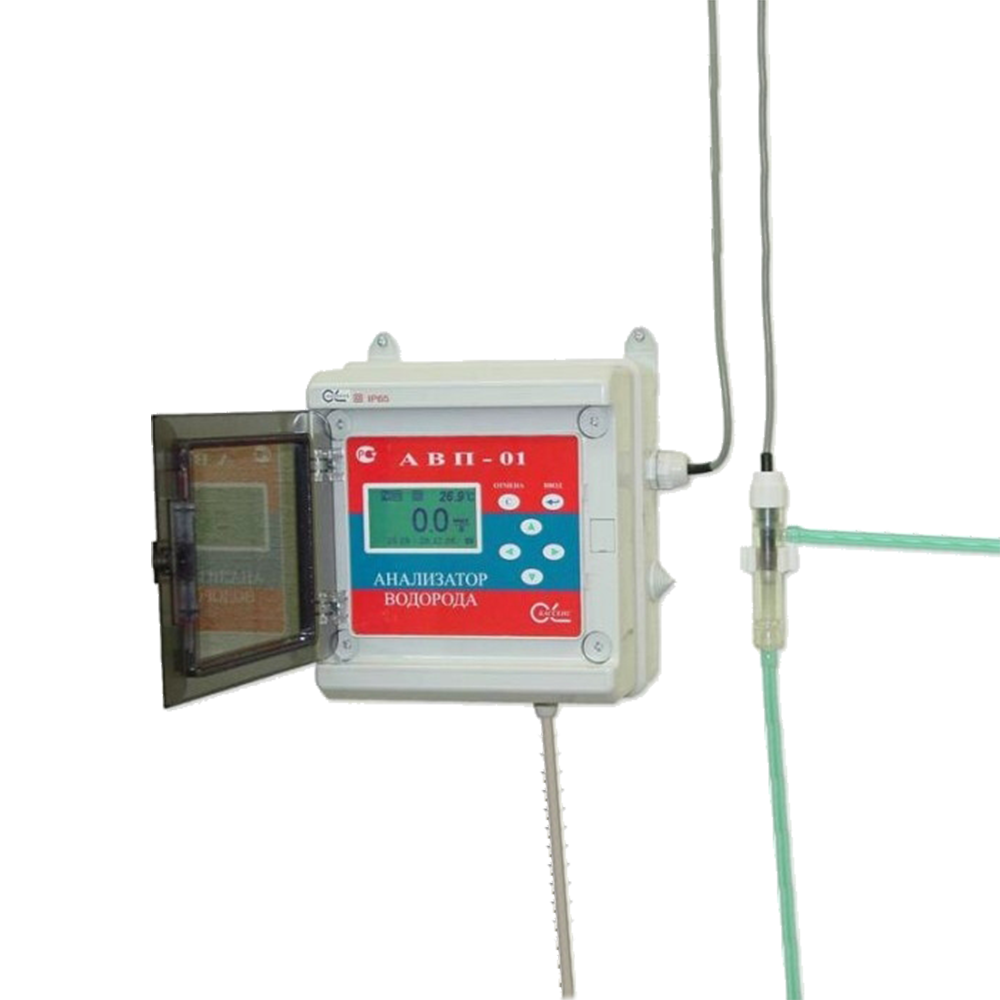

АВП-01Г анализатор водорода стационарный

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: H2 Водород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Стационарный газоанализатор водорода АВП-01Г в комплекте с амперометрическим сенсором АСрН₂-02 предназначен для определения концентрации и/или парциального давления водорода в газовых средах.

Анализатор АВП-01Г применяется для определения утечек водорода в электролизных, в системах охлаждения генераторов, в метантенках, в емкостях с жидкими ядерными отходами, а также для мониторинга состава воздуха промышленной зоны с целью обеспечения пожаро- взрывобезопасных условий производства. Используется для периодического и оперативного контроля водорода химико-технологических процессов крекинга нефти, синтеза неорганических и органических соединений.

В тех случаях, когда анализируемый газ находится под разряжением и высоких температурах, анализатор АВП-01Г может комплектоваться устройством подготовки газовой пробы УПГП-01. С помощью этого устройства осуществляется всасывание и охлаждение анализируемого газа с последующим отделением сконденсированной влаги и нагнетанием в измерительную камеру.

Сенсор АСрН₂-02 представляет собой электролитическую ячейку, образованную электродной системой - катодом и анодом. Электрохимическая ячейка отделена от анализируемой среды газопроницаемой мембраной. Сенсор устанавливается в проточную измерительную камеру.

Принцип действия промышленного газоанализатора основан на поляризации анода относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии водорода из исследуемой жидкости и последующей электрохимической реакции его окисления.

Особенности газоанализатора АВП-01Г:

Амперометрические сенсоры (АС) обладают улучшенными метрологическими и эксплуатационными характеристиками, неограниченным сроком службы, высокой надежностью, простотой в обслуживании и работе. Параметры каждого варианта исполнения АС оптимизированы для решения конкретных задач аналитического контроля водорода, а их конструкции разработаны с учетом специфики проведения измерений в различных областях.
Многофункциональные возможности анализатора позволяют проводить измерение парциального давления и концентрации водорода в любой выбранной оператором единице измерения, а также измерение температуры (в диапазоне 0-50^oС) .
Благодаря оригинальной конструкции сенсора и очень низкому потреблению водорода из анализируемой среды амперометрическим сенсором, обеспечивается “неразрушающий контроль” анализируемой пробы, высокая точность, достоверность и экспрессность измерений, высокая селективность и стабильность показаний.
Коррекция барометрического давления или высоты над уровнем моря.
Возможность выбора удобной для оператора единицы измерения.
Функция сигнализации (световая, звуковая) при выходе показаний из заданных пределов и возможность работы в составе системы автоматического управления с помощью «сухих контактов» реле.
Графический дисплей размера 80х50 мм с подсветкой для отображения показаний.
Возможность дистанционной передачи информации с помощью токового выхода, интерфейсов RS-232 и RS-485.
Запись отсчетов показаний во внутреннюю энергонезависимую память в ручном режиме «Блокнот» и в непрерывном периодическом режиме «Протоколирование».
Самодиагностика. Удобный интерфейс. Простой и удобный монтаж.
Герметичность корпуса, степень пылевлагозащиты IP-65.
Наличие методического и метрологического обеспечения измерений.

Время установления рабочего режима после включения - не более 5 мин.

Время установления 90% показаний при скачкообразном изменении концентрации водорода при 25^oС - не более 30 с.

Технические характеристики

Диапазоны измерений

H2 Водород

0-100% об., парциального давления: 0 - 2000 мм. рт. ст. или 0 - 200 кПа

Погрешность измерений

H2 Водород

±(0,1+0,03*А) в диапазоне 0-20% об.; ±(0,05*А-0,3) в диапазоне 20-100% об., А - измеренная концентрация

Пороги сигнализации

Два порога - на понижение и на повышение. Устанавливаются потребителем.

Принцип работы

Электрохимический (амперометрический)

Способ отбора пробы

Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы

Выходные сигналы

RS232, RS485, Токовый 0-5 мА, Токовый 4-20 мА

Диапазон рабочих температур

-20...+60°С (для анализируемой среды: 0...+50°С)

Исполнение по степени защиты

IP65

Питание

~ 36 В, ~ 220 В

Габариты

200х200х100 мм (измерительное устройство); 100 х 90 х 30 мм (измерительная камера); d16 х 80 мм (сенсор)

Вес

2 кг

Структура обозначения, пример заказа

АВП

Шифр области применения (Г - газоанализатор)

Шифр стационарного исполнения (2 - переносное)

Шифр общепромышленного исполнения (1 - взрывозащищенное)

Обозначение модели анализатора

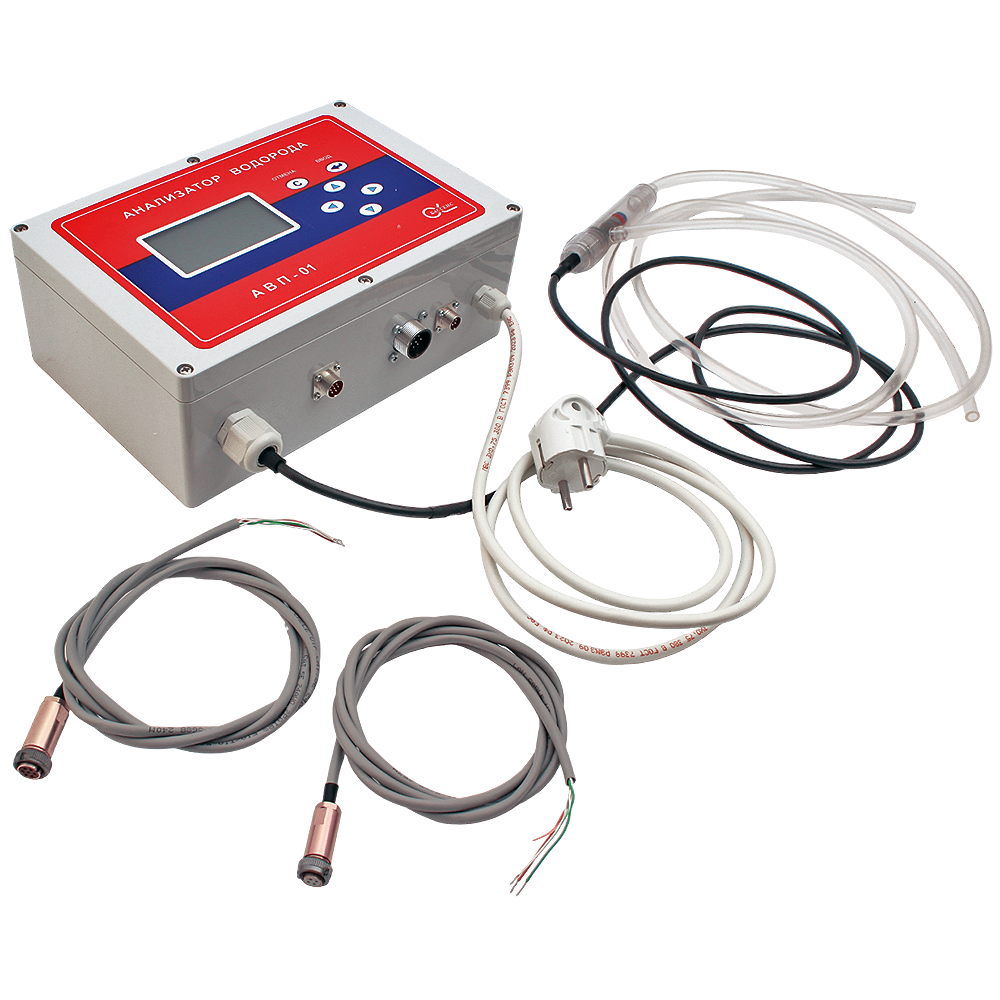

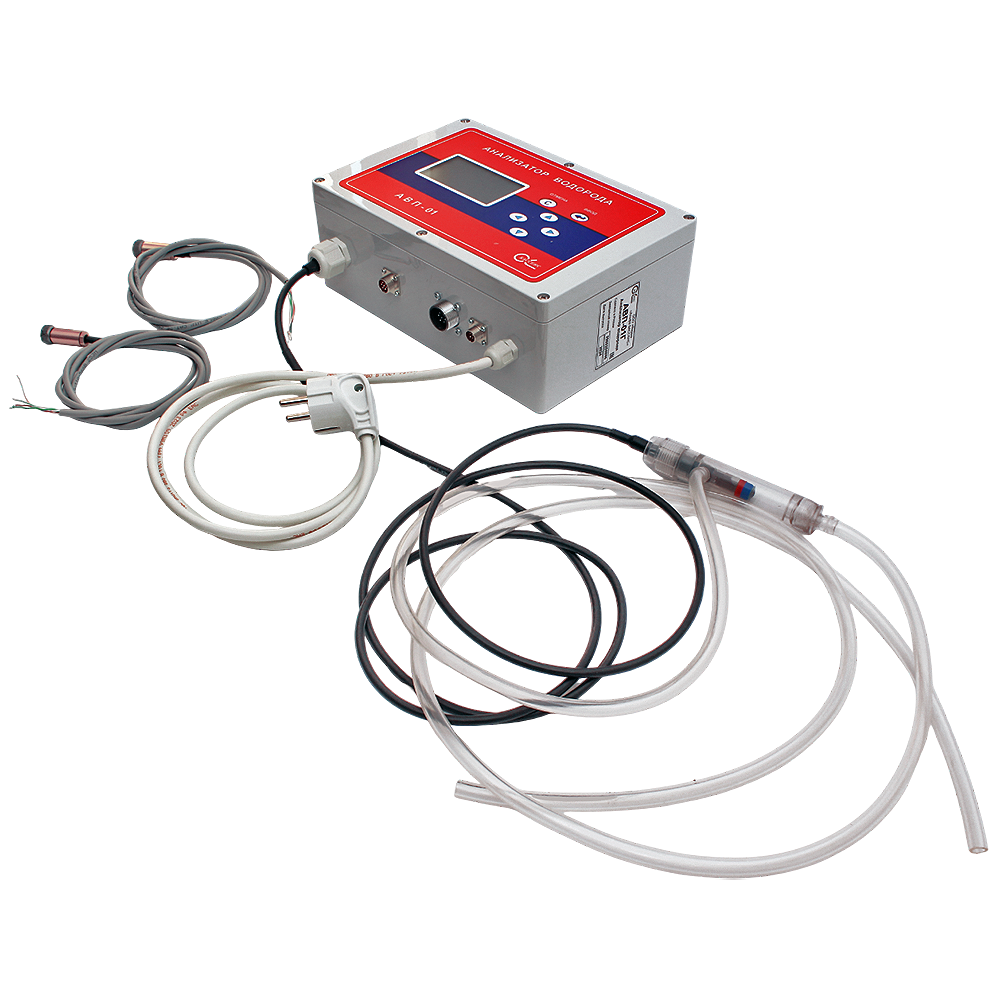

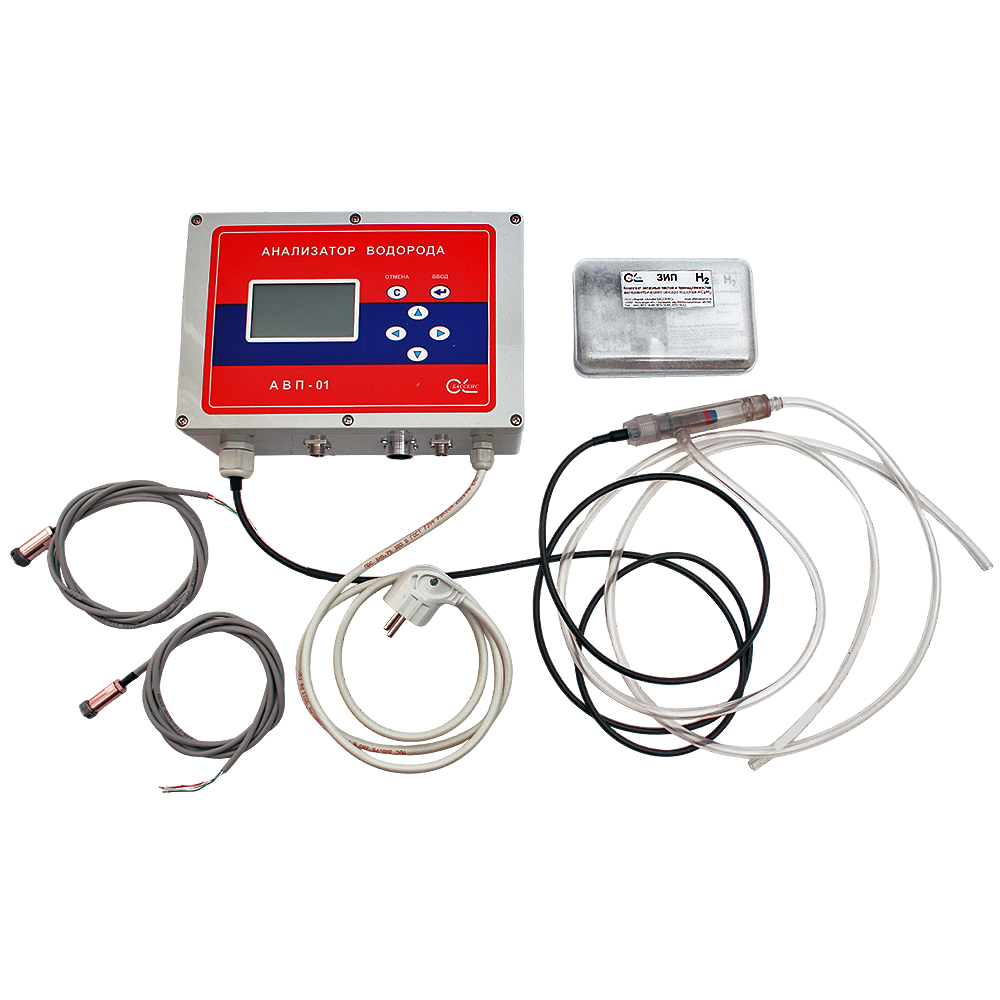

Стандартный комплект поставки

Измерительное устройство АВП-01Г.
Амперометрический сенсор АСрН₂-02.
Измерительная камера (ИКПГ или ИКДГ) с держателем, присоединительными трубками и переходниками.
ЗИП.
Паспорт, Руководство по эксплуатации, Методика поверки.

Дополнительная комплектация, опции

Побудитель расхода ПР-2АМ.
Фильтр тонкой очистки.
Устройство подготовки газовой пробы УПГП-01.
Устройство для градуировки УК-01.

Скачать документацию

АВП-01 анализаторы водорода стационарные. Руководство по эксплуатации.

АВП-01 анализаторы водорода стационарные. Паспорт.
