ДАГ-510 газоанализаторы стационарные
Область применения: Технология и промвыбросы/Контроль промышленных выбросов
Тип: Стационарный/Многоканальный
Режим работы: Непрерывный
Наименования контролируемых компонентов: CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)
Количество контролируемых компонентов (одним прибором): 7
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Газоанализатор ДАГ-510 предназначается для измерения: содержания диоксида азота (NO2), оксида углерода (СО), кислорода (О2), оксида азота (NO), сероводорода (Н2S), сернистого ангидрида (SO2) в отходящих газах установок, сжигающих топливо; измерения температуры в месте отбора пробы и температуры внешней среды; определения методом вычисления содержания суммы оксидов азота (NOX), а также диоксида углерода (СО2); определения методом вычисления технологических характеристик установок, сжигающих топливо - коэффициента потерь тепла и коэффициента избытка воздуха.
Область применения промышленного газоанализатора: периодическое измерение в стационарных условиях организованных выбросов загрязняющих веществ при совместной работе с автоматизированными системами контроля и управления технологическим оборудованием.
Особенности стационарного газоанализатора ДАГ-510:

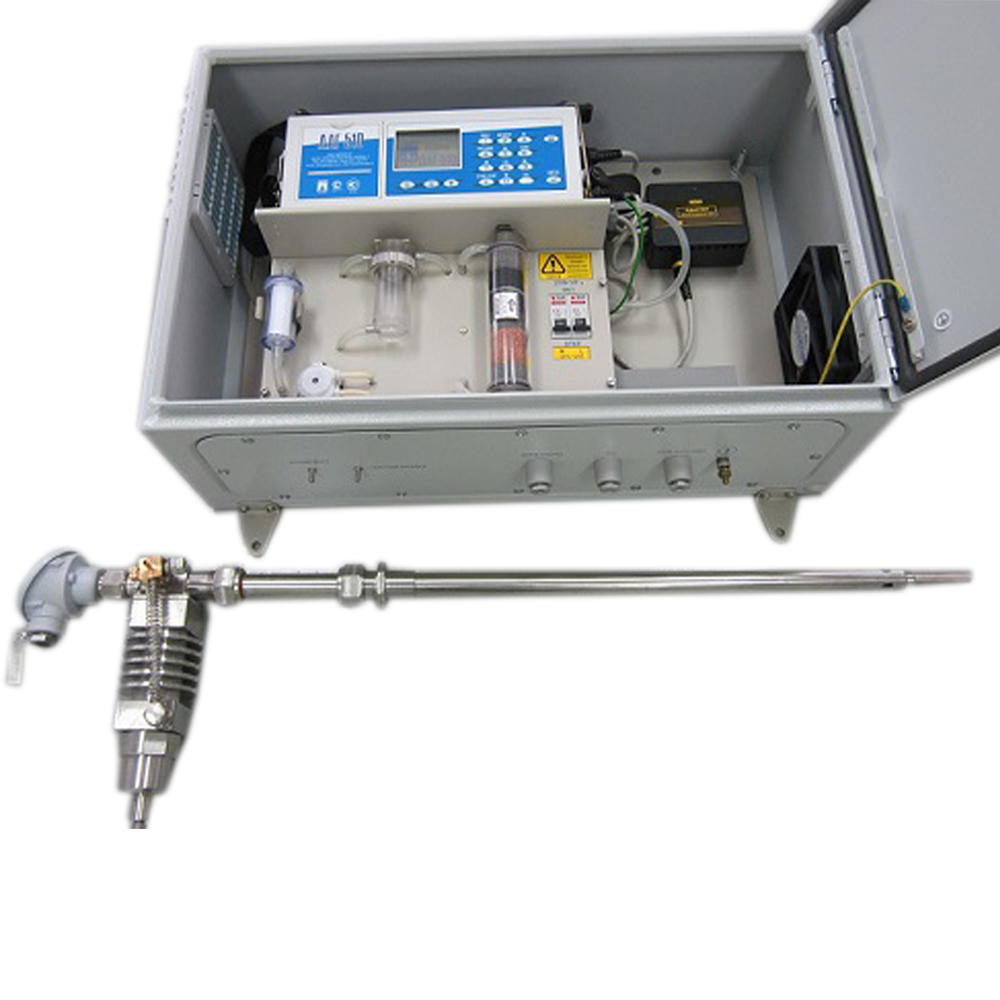

- Газоанализатор ДАГ-510 устанавливается в БПП-510 (стационарный блок подготовки пробы), обеспечивающий отбор, подготовку, а также коммутацию пробы отходящих газов установок, сжигающих топливо, электропитание и обмен данными газоанализатора.
- Расход анализируемой газовой смеси не более 1,5 л/мин.
- Графический жидкокристаллический дисплей с подсветкой, размером 128х64 точек.
- Встроенный термопринтер, термобумага шириной58 мм, скорость печати 1,25 строк/сек.
- Внутренняя энергонезависимая память, емкостью 3950 записей.
- Часы реального времени с календарем.
- GSM-модем. Позволяет производить измерение на удаленном объекте с установленным газоанализатором без проводной линии связи на любом расстоянии при условии перекрытия места установки газоанализатора и места нахождения оператора зоной связи GSM. Запуск измерения и получение результатов возможно с персонального компьютера или мобильного телефона.(Устанавливается опционно).
- Защита от перегрузки обеспечивается автоматически.
- Установка «нуля»: О2 -20,9 %, СО-SО2 -NO-NО2 -H2S=0 ppm по воздуху или через генератор нулевого газа ФНЛ-1, входящий в состав блока подготовки пробы БПП-510.
- Автоматический контроль функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора.
- Межповерочный интервал 1 год.
- Время прогрева не более 10 мин.
- Время установления показаний не более 300 с.
Перечень рассчитываемых и измеряемых параметров газоанализаторов, пределы допускаемой основной погрешности и диапазоны измерений газоанализаторов ДАГ-510:
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена единицы наименьшего разряда |
||
|
абсолютной |
относительной |
||||
|
Модификация ДАГ-510-ГВ |
|||||
|
Оксид углерода (CO) |
0 - 40 000 ppm |
±100 ppm (0 - 1000 ppm) |
± 10 % (1000 - 40 000 ppm) |
1 ppm |
|
|
Оксид азота (NO) |
0 - 2 000 ppm |
± 25 ppm (0 - 250 ppm) |
± 10 % (250 - 2 000 ppm) |
1 ppm |
|
|
Диоксид азота (NO2) |
0 - 400 ppm |
± 10 ppm (0 - 100 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
|
|
Модификация ДАГ-510-ГС |
|||||
|
Оксид углерода (CO) |
0 - 4 000 ppm |
±10 ppm (0 - 100 ppm) |
± 10 % (100 - 4 000 ppm) |
1 ppm |
|
|
Оксид азота (NO) |
0 - 400 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
|
|
Диоксид азота (NO2) |
0 - 200 ppm |
±5 ppm (0 - 50 ppm) |
± 10 % (50 - 200 ppm) |
1 ppm |
|
|
Модификация ДАГ-510-ГН |
|||||
|
Оксид углерода (CO) |
0 - 400 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 400 ppm) |
0,1 ppm |
|
|
Оксид азота (NO) |
0 - 100 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 100 ppm) |
0,1 ppm |
|
|
Диоксид азота (NO2) |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
|
|
Модификация ДАГ-510-МВ |
|||||
|
Оксид углерода (CO) |
0 - 40 000 ppm |
± 100 ppm (0 - 1000 ppm) |
± 10 %(1000 - 40 000 ppm) |
1 ppm |
|
|
Оксид азота (NO) |
0 - 2 000 ppm |
± 25 ppm (0 - 250 ppm) |
± 10 % (250 - 2 000 ppm) |
1 ppm |
|
|
Диоксид азота (NO2) |
0 - 400 ppm |
± 10 ppm (0 - 100 ppm) |
± 10 % (100 - 400 ppm) |
1 ppm |
|
|
Сернистый ангидрид (SO2) |
0 - 2000 ppm |
±25 ppm (0 - 250 ppm) |
± 10 % (250 - 2 000 ppm) |
1 ppm |
|
|
Сероводород (H2S)* |
0 - 400 ppm |
±10 ppm (0 - 100 ppm) |
± 10 % (100 - 400 ppm) |
1 ppm |
|
|
Модификация ДАГ-510-МС |
|||||
|
Оксид углерода (CO) |
0 - 4 000 ppm |
±10 ppm (0 - 100 ppm) |
± 10 % (100 - 4 000 ppm) |
1 ppm |
|
|
Оксид азота (NO) |
0 - 400 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
|
|
Диоксид азота (NO2) |
0 - 200 ppm |
±5 ppm (0 - 50 ppm) |
± 10 % (50 - 200 ppm) |
1 ppm |
|
|
Сернистый ангидрид (SO2) |
0 - 400 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
|
|
Сероводород (H2S) |
0 - 200 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 200 ppm) |
1 ppm |
|
|
Модификация ДАГ-510-МН |
|||||
|
Оксид углерода (CO) |
0 - 400 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 400 ppm) |
0,1 ppm |
|
|
Оксид азота (NO) |
0 - 100 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 100 ppm) |
0,1 ppm |
|
|
Диоксид азота (NO2) |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
|
|
Сернистый ангидрид (SO2) |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
|
|
Сероводород (H2S) |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
|
|
Измеряемые параметры общие для всех модификаций |
|||||
|
Кислород (O2) |
0 - 21 % об. |
± 0,25 % об. |
- |
0,01 % об. |
|
|
Температура газового потока |
-20...+800 °С |
± 3 °С (-20...+300 °С) |
± 1 % (300...800 °С) |
0,1 °С |
|
|
Температура окружающей среды |
0...+50°С |
± 1 °С |
- |
0,1 °С |
|
|
Диоксид углерода (CO2) |
не нормированы (определение по расчету) |
||||
|
Сумма оксидов азота (NOX) |
|||||
|
Коэффициент избытка воздуха |
|||||
|
Коэффициент потерь тепла |
|||||
* Измерительные каналы устанавливаются по отдельному заказу.
Технические характеристики
| Принцип работы | Электрохимический, термоэлектрический, полупроводниковый |
| Способ отбора пробы | Принудительный/Встроенный побудитель расхода |
| Выходные сигналы | GSM, RS232, RS485 |
| Диапазон рабочих температур | +5...+40°С |
| Питание | ~ 220 В |
| Габариты | Не более 600х435х310 мм |
| Вес | Не более 18 кг Не более 2 кг (газоанализатор) |
Варианты исполнения
- ДАГ-510-ГВ.
- ДАГ-510-ГС.
- ДАГ-510-ГН.
- ДАГ-510-МВ.
- ДАГ-510-МС.
- ДАГ-510-МН.
Выпускаются переносные многокомпонентные газоанализаторы ДАГ-500.
Стандартный комплект поставки
- Стационарный газоанализатор ДАГ-510.
- Блок подготовки пробы БПП-510 стационарный.
- Генератор нулевого газа измеряемых компонентов ФНЛ-1.
- Стационарный зонд 6У-ГА-200 с охладителем пробы и встроенной термопарой типа К.
- Комплект принадлежностей для автономной работы, включающий: переносной зонд, транспортировочную сумку и сетевой адаптер.
- Программа обмена с ДАГ-510 для ПК.
- Комплект эксплуатационной документации.
Дополнительная комплектация, опции
- Пробоотборная магистраль и термокомпенсационный кабель.
