ГТВ-1101М-А газоанализаторы водорода стационарные в атомном исполнении

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: H2 Водород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализатор водорода стационарный ГТВ-1101М-А предназначается для непрерывного автоматического измерения объемной доли водорода в азоте (воздухе) или азота в гелии.

Область применения промышленного газоанализатора ГТВ-1101М-А: контроль технологических процессов на предприятиях атомной энергетики.

Функциональные возможности газоанализатора ГТВ-1101М-А:

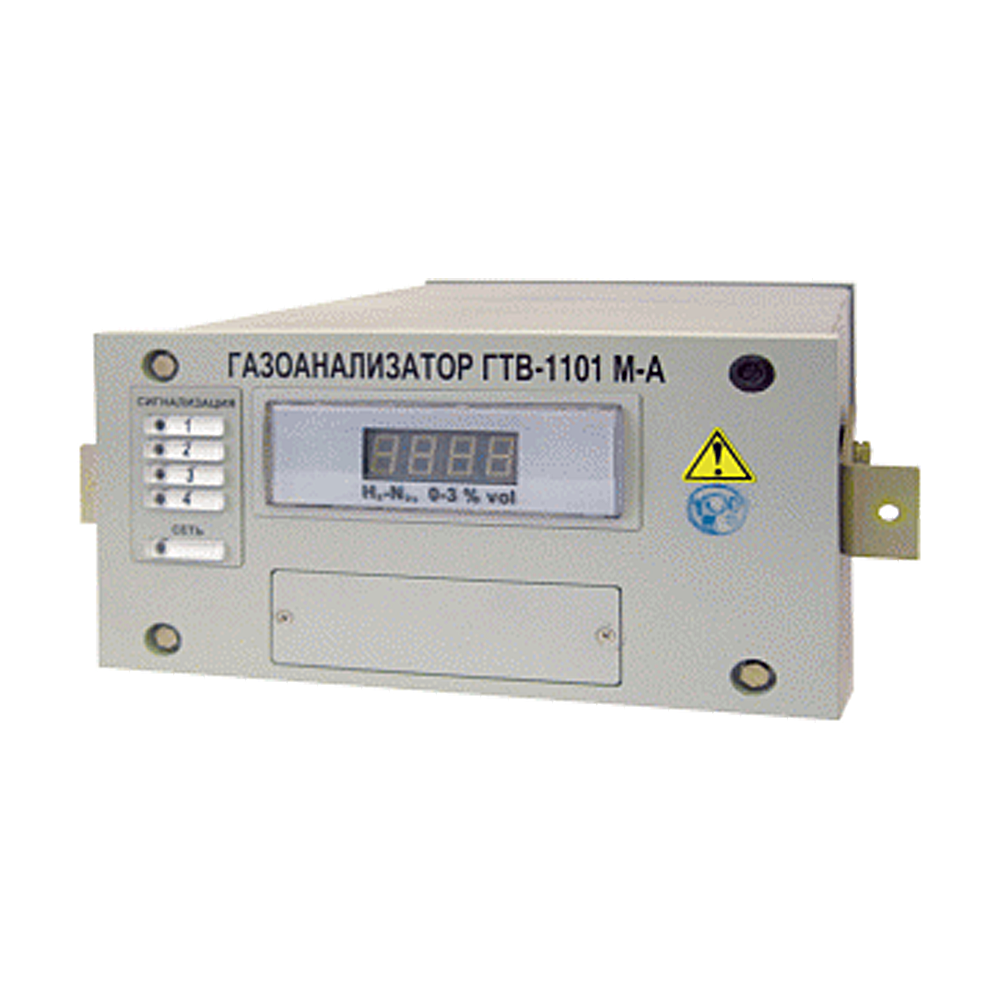

Цифровая индикация содержания измеряемого компонента.
Наличие 4 порогов сигнализации.
Коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации.
Выдачи информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.

Технические характеристики

Диапазоны измерений

H2 Водород	0-1; 0-2; 0-3; 0-5; 0-10; 0-20; 0-30; 90-100% об. - водород-азот
H2 Водород	0-1; 0-2; 0-3% об. - водород-воздух
H2 Водород	0-60% об. - азот-гелий

Погрешность измерений

H2 Водород	Предел основной приведенной погрешности ±4%
H2 Водород	Предел основной приведенной погрешности ±4%
H2 Водород	Предел основной приведенной погрешности ±4%

Пороги сигнализации

4 порога сигнализации в пределах диапазона измерений 5-90%, устанавливаются по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений).

Принцип работы

Термокондуктометрический

Способ отбора пробы

Принудительный/Внешний побудитель расхода

Выходные сигналы

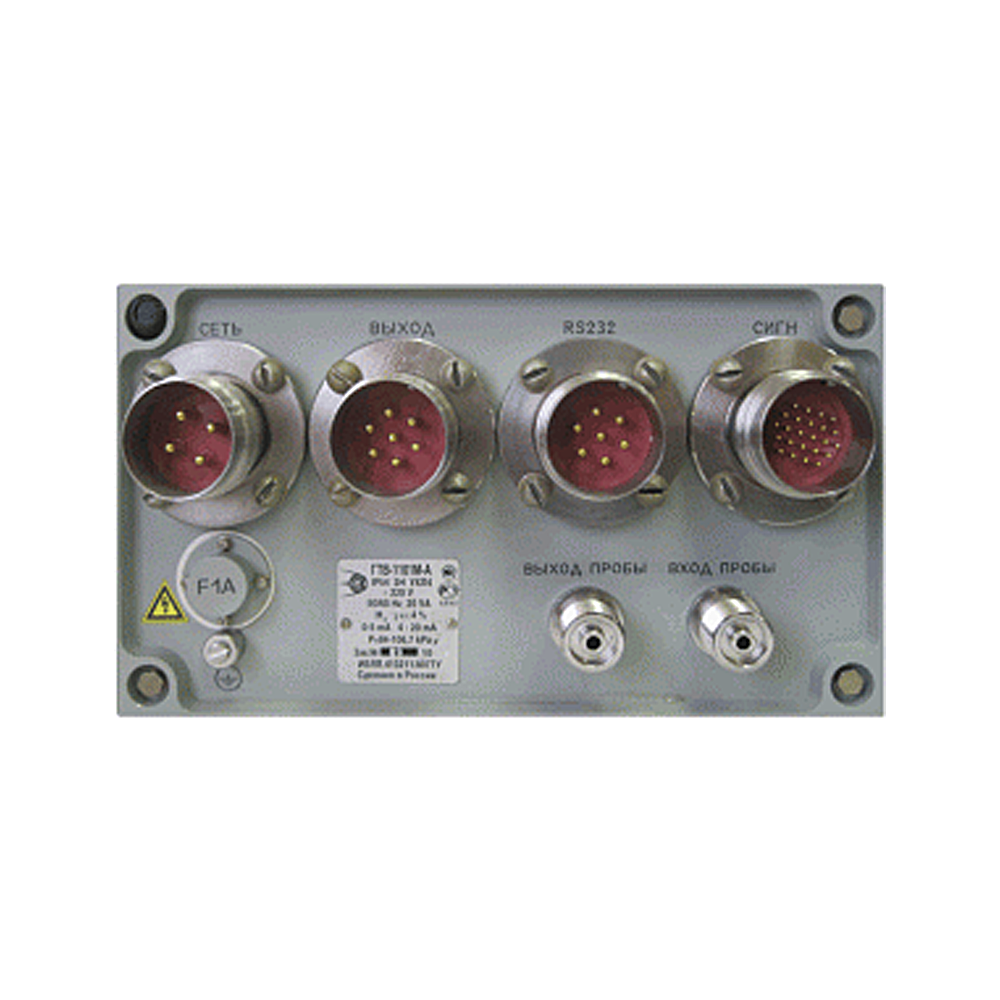

RS232, Релейный, Токовый 0-5 мА, Токовый 4-20 мА

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

+5...+50°С

Исполнение по степени защиты

IP54

Питание

~ 220 В

Габариты

300х370х140 мм

Вес

Не более 10 кг

Стандартный комплект поставки

Газоанализатор.
ЗИП.
Ведомость ЗИП.
Эксплуатационная документация.

Дополнительная комплектация, опции

Шкаф-А (ИБЯЛ.301442.006), предназначение которого - размещение вспомогательного и газоаналитического оборудования, подводки линий питания оборудования переменным током с установкой автоматической защиты, пневматических соединений, воздушного охлаждения установленных агрегатов с помощью встроенных вентиляторов. Исполнение шкафа определяется конструкцией.

Для проверки газоанализаторов по отдельному заказу поставляются два четырехлитровых баллона с измеряемым компонентом.

Скачать документацию

ГТВ-1101М-А газоанализаторы водорода стационарные в атомном исполнении. Руководство по эксплуатации.

ГТВ-1101М-А газоанализаторы водорода стационарные в атомном исполнении. Монтажный чертеж.
