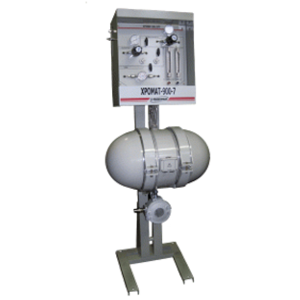

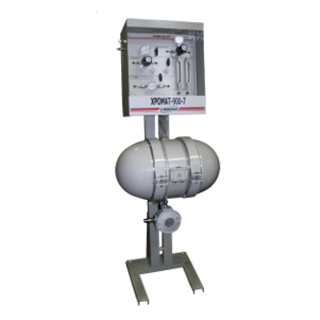

ХРОМАТ-900-7 хроматограф промышленный газовый

Промышленный газовый хроматограф ХРОМАТ-900-7 предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С₁ - С₅ и С₆(+высшие), содержащихся в горючем природном газе.

Область применения промышленного хроматографа ХРОМАТ-900-7: подразделения ОАО «Газпром» (газотранспортные, газовые магистрали, газодобывающие, газораспределительные, газопотребляющие и газоперерабатывающие организации), в том числе при коммерческих расчетах между хозяйствующими субъектами.

Конструктивно хроматограф ХРОМАТ-900-7 состоит из:

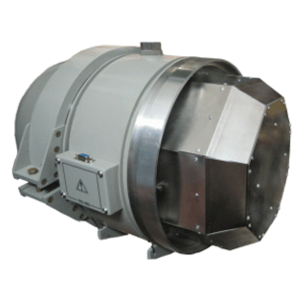

Блока аналитического (БА).
Блока подготовки газов (БПГ).

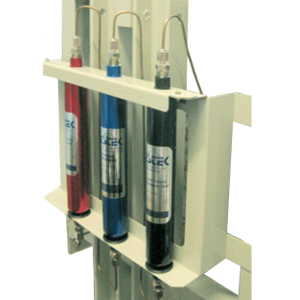

Блока баллонного (ББ).

Типы детекторов хроматографа ХРОМАТ-900-7 :

ДТП (детектор по теплопроводности).
ЭХД (электрохимический детектор).

Характеристики	Значение	Примечание
Максимальное число детекторов	2
Время выхода на режим, мин, не более	120
Расход газа-носителя, мл/мин, не более	2 - 40	способ установки расхода газа-носителя и расхода анализируемого газа – автоматический
Расход анализируемого газа, мл/мин, не более	50
Пределы детектирования: - по каналу с ДТП по пропану, г/см³, не хуже	3х10^-9
Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), %	±0,5
Потребляемая мощность, ВА, не более	170 60	в режиме прогрева (выход на режим) в номинальном режиме
Тип газа-носителя	гелий газообразный
Длина линии связи между хроматографом и ПЭВМ, м, не менее: - соединение по интерфейсу RS-485 - сеть Ethernet (электрический кабель)	1000 80
Проток обмена с внешним оборудованием	MODBUS RTU

Диапазоны измерения молярной доли компонентов горючего газа природного и пределы абсолютной погрешности

Наименование компонента	Диапазон измерений молярной доли компонента ГГП, молярная доля, %	Пределы допускаемой погрешности D(х)¹⁾ , молярная доля, %
Метан	40 – 99,97	– 0,0187·х + 1,88
Этан	0,005 – 15,0	0,04·х + 0,00026
Пропан	0,005 – 6,0	0,06·х + 0,00024
Изобутан	0,005 – 4,0	0,06·х + 0,00024
н–Бутан	0,005 – 4,0	0,06·х + 0,00024
Изопентан	0,005 – 2,0	0,06·х + 0,00024
н–Пентан	0,005 – 2,0	0,06·х + 0,00024
Неопентан	0,005 – 0,05	0,06·х + 0,00024
Гексаны (С₆₊)	0,005 – 1,0	0,06·х + 0,00024
Диоксид углерода	0,005 – 10,00	0,06·х + 0,0012
Азот	0,005 – 15,0	0,04·х + 0,0013
Кислород	0,005 – 2,0	0,06·х + 0,0012

¹⁾ граница абсолютной погрешности при доверительной вероятности р=0,95, в процентах, соответствует расширенной абсолютной неопределенности U(х) при коэффициенте охвата К=2.
²⁾ углеводороды, более тяжелые, чем н-пентан, рассматриваемые как единый «псевдокомпонент» С6+высшие, измеряют как один компонент со свойствами н-гексана.
х – значение молярной доли компонента ГГП, %.

Преимущества газовых хроматографов ХРОМАТ-900-7:

Изготавливаются в соответствии с новыми требованиями к определению компонентного состава природного газа (ГОСТ 31371 -2008, ГОСТ 31369 - 2008).
Минимальный расход газа-носителя и анализируемого газа.
Взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть.
Пульт контроля обеспечивает оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа, пульт также изготавливается во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExibIICT6, без применения ПЭВМ.
Автоматическая градуировка хроматографа.
Возможность работы в полевых условиях при установке в термостатированный шкаф (поставляется по отдельному заказу).
Осуществление связи между хроматографом и ПЭВМ до 1000 метров.
Возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток.
Обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК.
Аттестованное программное обеспечение.

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C4H10 Бутан, C4H10 Изобутан, C5H12 Пентан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), O2 Кислород, C5H12 Изопентан (2-метилбутан), C5H12 Неопентан (диметилпропан), C2H6 Этан, N2 Азот

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: 1ExdibIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Конструктивно хроматограф ХРОМАТ-900-7 состоит из:

Блока аналитического (БА).
Блока подготовки газов (БПГ).
Блока баллонного (ББ).

Типы детекторов хроматографа ХРОМАТ-900-7 :

ДТП (детектор по теплопроводности).
ЭХД (электрохимический детектор).

Характеристики	Значение	Примечание
Максимальное число детекторов	2
Время выхода на режим, мин, не более	120
Расход газа-носителя, мл/мин, не более	2 - 40	способ установки расхода газа-носителя и расхода анализируемого газа – автоматический
Расход анализируемого газа, мл/мин, не более	50
Пределы детектирования: - по каналу с ДТП по пропану, г/см³, не хуже	3х10^-9
Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), %	±0,5
Потребляемая мощность, ВА, не более	170 60	в режиме прогрева (выход на режим) в номинальном режиме
Тип газа-носителя	гелий газообразный
Длина линии связи между хроматографом и ПЭВМ, м, не менее: - соединение по интерфейсу RS-485 - сеть Ethernet (электрический кабель)	1000 80
Проток обмена с внешним оборудованием	MODBUS RTU

Диапазоны измерения молярной доли компонентов горючего газа природного и пределы абсолютной погрешности

Наименование компонента	Диапазон измерений молярной доли компонента ГГП, молярная доля, %	Пределы допускаемой погрешности D(х)¹⁾ , молярная доля, %
Метан	40 – 99,97	– 0,0187·х + 1,88
Этан	0,005 – 15,0	0,04·х + 0,00026
Пропан	0,005 – 6,0	0,06·х + 0,00024
Изобутан	0,005 – 4,0	0,06·х + 0,00024
н–Бутан	0,005 – 4,0	0,06·х + 0,00024
Изопентан	0,005 – 2,0	0,06·х + 0,00024
н–Пентан	0,005 – 2,0	0,06·х + 0,00024
Неопентан	0,005 – 0,05	0,06·х + 0,00024
Гексаны (С₆₊)	0,005 – 1,0	0,06·х + 0,00024
Диоксид углерода	0,005 – 10,00	0,06·х + 0,0012
Азот	0,005 – 15,0	0,04·х + 0,0013
Кислород	0,005 – 2,0	0,06·х + 0,0012

Преимущества газовых хроматографов ХРОМАТ-900-7:

Изготавливаются в соответствии с новыми требованиями к определению компонентного состава природного газа (ГОСТ 31371 -2008, ГОСТ 31369 - 2008).
Минимальный расход газа-носителя и анализируемого газа.
Взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть.
Пульт контроля обеспечивает оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа, пульт также изготавливается во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExibIICT6, без применения ПЭВМ.
Автоматическая градуировка хроматографа.
Возможность работы в полевых условиях при установке в термостатированный шкаф (поставляется по отдельному заказу).
Осуществление связи между хроматографом и ПЭВМ до 1000 метров.
Возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток.
Обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК.
Аттестованное программное обеспечение.

Принцип работы

Анализ теплопроводности, электрохимический

Выходные сигналы

RS485

Диапазон рабочих температур

+1...+50°С

Исполнение по степени защиты

IP54

Питание

~ 220 В

Габариты

БА - 650х630х425 мм, БПГ - 520х510х370 мм

Вес

БА - 60 кг, БПГ - 30 кг

Варианты исполнения

Выпускаются газовые промышленные хроматографы Хромат-900.

Стандартный комплект поставки

Хроматограф в составе БА и БПГ.
Программное обеспечение для ПЭВМ.
Методика поверки.
Руководство по эксплуатации.
Руководство оператору.
Комплект монтажных частей и принадлежностей.

Дополнительная комплектация, опции

Комплект поверочных газовых смесей.
Баллоны с газом носителем, вспомогательным газом.
Стойка баллонная.
Линия транспортирования пробы и устройства пробоподготовки.
ПЭВМ.
Средства поверки (ГСО-ПГС).
Термостатированный шкаф.
