ИКВЧ-М измерители концентрации пыли оптические

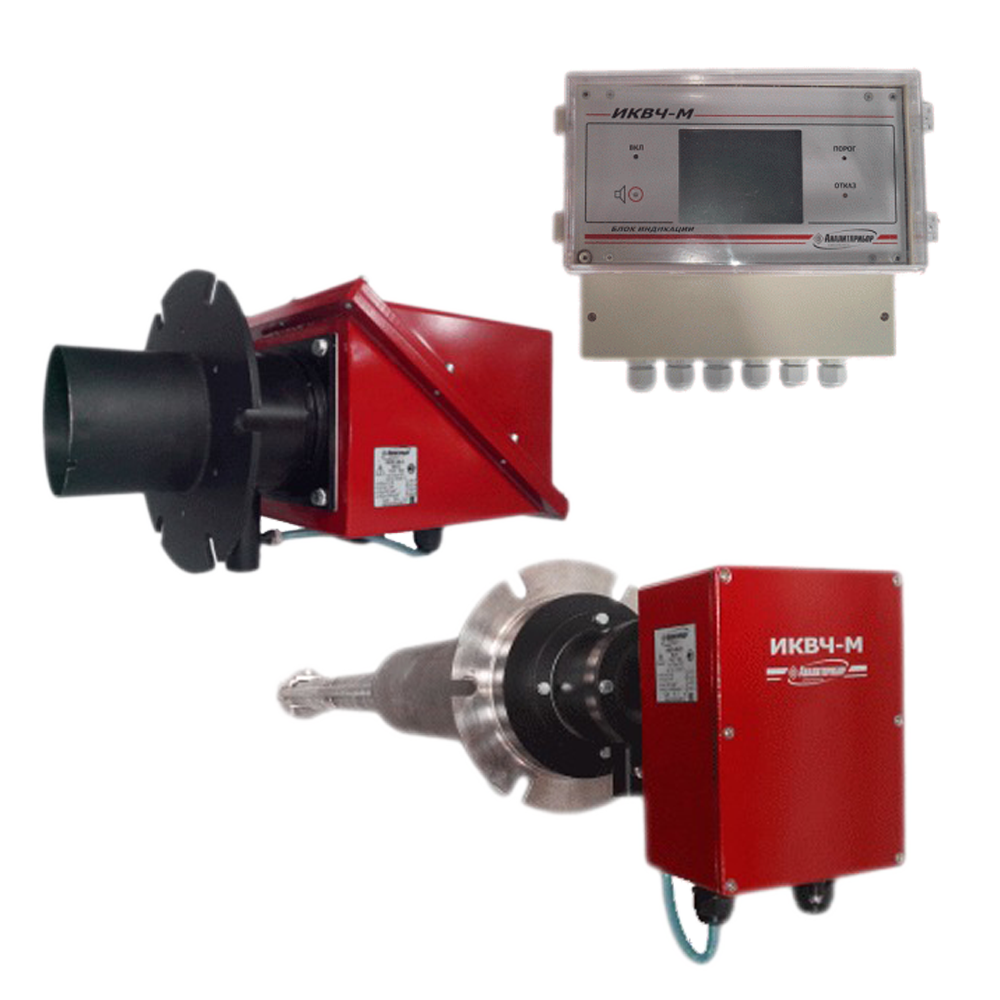

Пылемер ИКВЧ-М предназначается для постоянного измерения оптической плотности газопылевых сред, колебаний оптической плотности (прозрачности) дымовых потоков, а также массовых концентраций пыли и других взвешенных частиц.

Область применения пылемера ИКВЧ-М: ГРЭС, ТЭЦ, котельные, работающие на жидком и твердом топливе, контроль степени запыленности воздуха в литейных цехах, промышленных помещениях, шлифовальных и сварочных мастерских, в надземном и подземном строительстве, на металлургических комбинатах, цементных и кирпичных заводах.

Моноблок оптического канала, рефлектор (для ИКВЧ-М-Д) или зонд (для ИКВЧ-М-ДЗ) при помощи комплекта монтажных частей монтируются на газоходе или дымовой трубе. Блок индикации располагается в операторской и связывается с моноблоком оптического канала четырёхпроводным кабелем электропитания и связи.
Подвод кабелей к плате питания осуществляется через кабельные вводы PG9, расположенные на нижней поверхности корпуса блока индикации.

Принцип действия пылемера ИКВЧ-М заключается в регистрации оптических параметров пылегазовой среды методом измерения оптической плотности (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычислении соответствующей массовой концентрации пыли (МКП) по результатам предварительной градуировки гравиметрическим методом.

Базовым блоком измерителя ИКВЧ-М является моноблок оптического канала (МОК). Основными функциональными узлами оптического блока МОК являются:

  • Узел электронной обработки - плата МОК (универсальная для всех исполнений).
  • Узел оптико-механический.

Плата моноблока оптического канала (МОК) выполняет следующие функции:

  • Формирование импульсов управления излучателем.
  • Обработка сигналов фотоприёмного устройства (ФПУ) опорного и рабочего каналов.
  • Формирование и передача на блок индикации (БИ) данных о результатах измерений оптической плотности и соответствующих значениях массовой концентрации пыли.
  • Формирование и передача на блок индикации сообщений об ошибках и превышении измеряемыми величинами установленных пороговых значений.
  • Приём от блока индикации уставок и команд управления.

Диапазоны измерений и пределы допускаемой основной погрешности пылемера ИКВЧ-М:

Условное наименование измерителей

Измеряемая величина

массовая концентрация пыли (МКП)

оптическая плотность (D)

диапазон измерений, мг/м3

пределы основной погрешности, %

диапазон измерений, Б

пределы основной погрешности, %

приведенной

относительной

приведенной

относительной

ИКВЧ-М-Д

0 - 100

±20

-

0 - 0,7

±2

-

100 - 3000

-

±20

0,7 - 2

-

±2

ИКВЧ-М-ДЗ

0 - 200

±20

-

0 - 0,4

±2

-

200 - 10000

-

±20

0,4 - 2

-

±2

ИКВЧ-М-Н

0 - 50

±20

-

4 - 2,7

±2

-

50 - 200

-

±20

2,7 - 2

-

±2
ИКВЧ-М
big
mini
Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ
Тип: Стационарный/Одноканальный
Количество каналов: 1
Режим работы: Непрерывный
Наименования контролируемых компонентов: Пыль (взвешенные частицы)
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Пылемер ИКВЧ-М предназначается для постоянного измерения оптической плотности газопылевых сред, колебаний оптической плотности (прозрачности) дымовых потоков, а также массовых концентраций пыли и других взвешенных частиц.

Область применения пылемера ИКВЧ-М: ГРЭС, ТЭЦ, котельные, работающие на жидком и твердом топливе, контроль степени запыленности воздуха в литейных цехах, промышленных помещениях, шлифовальных и сварочных мастерских, в надземном и подземном строительстве, на металлургических комбинатах, цементных и кирпичных заводах.

Моноблок оптического канала, рефлектор (для ИКВЧ-М-Д) или зонд (для ИКВЧ-М-ДЗ) при помощи комплекта монтажных частей монтируются на газоходе или дымовой трубе. Блок индикации располагается в операторской и связывается с моноблоком оптического канала четырёхпроводным кабелем электропитания и связи.
Подвод кабелей к плате питания осуществляется через кабельные вводы PG9, расположенные на нижней поверхности корпуса блока индикации.

Принцип действия пылемера ИКВЧ-М заключается в регистрации оптических параметров пылегазовой среды методом измерения оптической плотности (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычислении соответствующей массовой концентрации пыли (МКП) по результатам предварительной градуировки гравиметрическим методом.

Базовым блоком измерителя ИКВЧ-М является моноблок оптического канала (МОК). Основными функциональными узлами оптического блока МОК являются:

  • Узел электронной обработки - плата МОК (универсальная для всех исполнений).
  • Узел оптико-механический.

Плата моноблока оптического канала (МОК) выполняет следующие функции:

  • Формирование импульсов управления излучателем.
  • Обработка сигналов фотоприёмного устройства (ФПУ) опорного и рабочего каналов.
  • Формирование и передача на блок индикации (БИ) данных о результатах измерений оптической плотности и соответствующих значениях массовой концентрации пыли.
  • Формирование и передача на блок индикации сообщений об ошибках и превышении измеряемыми величинами установленных пороговых значений.
  • Приём от блока индикации уставок и команд управления.

Диапазоны измерений и пределы допускаемой основной погрешности пылемера ИКВЧ-М:

Условное наименование измерителей

Измеряемая величина

массовая концентрация пыли (МКП)

оптическая плотность (D)

диапазон измерений, мг/м3

пределы основной погрешности, %

диапазон измерений, Б

пределы основной погрешности, %

приведенной

относительной

приведенной

относительной

ИКВЧ-М-Д

0 - 100

±20

-

0 - 0,7

±2

-

100 - 3000

-

±20

0,7 - 2

-

±2

ИКВЧ-М-ДЗ

0 - 200

±20

-

0 - 0,4

±2

-

200 - 10000

-

±20

0,4 - 2

-

±2

ИКВЧ-М-Н

0 - 50

±20

-

4 - 2,7

±2

-

50 - 200

-

±20

2,7 - 2

-

±2
Принцип работы
Оптический абсорбционный
Способ отбора пробы
Диффузионный (конвекционный)
Выходные сигналы
Токовый 4-20 мА, RS485
Климатическое исполнение
У1, УХЛ4
Диапазон рабочих температур
-40...+60°С (для моноблока оптического канала и рефлектора);

+1...+50°С (для блока индикации)

Исполнение по степени защиты
IP20, IP65
Питание
~ 220 В, = 18...32 В
Габариты
250×120×220 мм (блок индикации);

400×200×240 мм (моноблок оптического канала ИКВЧ-М-Д);

170×Ø200 мм (рефлектор ИКВЧ-М-Д);

280×200×240 мм (моноблок оптического канала ИКВЧ-М-ДЗ);

410×200×210 мм (моноблок оптического канала ИКВЧ-М-Н)

Вес
2 кг (блок индикации);

7 кг (моноблок оптического канала ИКВЧ-М-Д);

5 кг (рефлектор ИКВЧ-М-Д);

25 кг (моноблок оптического канала ИКВЧ-М-ДЗ);

10 кг (моноблок оптического канала ИКВЧ-М-Н)

Варианты исполнения

Условное наименование

Обозначение

Состав

моноблок оптического канала (МОК)

рефлектор

зонд *

блок индикации (БИ)

ИКВЧ-М-Д

ИБЯЛ.416143.006

+

+

-

+

ИКВЧ-М-ДЗ

ИБЯЛ.416143.006-01

+

-

+

+

ИКВЧ-М-Н

ИБЯЛ.416143.006-02

+

-

-

+

Примечание: * - длина погружаемой части зонда выбирается потребителем при заказе и соответствует 500 мм или 1250 мм; возможно изготовление зонда другой длины в диапазоне (500 - 1250) мм по специальному заказу.

Стандартный комплект поставки
  • ИКВЧ-М измиритель концентрации пыли.
  • Комплект ЗИП.
  • Эксплуатационная документация.
Дополнительная комплектация, опции
  • Набор  мер оптических для проведения корректировки показаний измерителя по шкале D:
    • ИБЯЛ.203561.012  ИКВЧ-М-Д.
    • ИБЯЛ.203561.013  ИКВЧ-М-ДЗ.
    • ИБЯЛ.203561.014  ИКВЧ-М-Н.
  • Стенд  ИБЯЛ.418419.018.
  • Для  проведения  ремонтных  работ:
    • плата питания ИБЯЛ.687243.658, входит в БИ.
    • модуль излучателя ИБЯЛ.687241.117, входит в датчик оптический МОК.
    • модуль  цифрового  фотоприемника  ИБЯЛ.687241.116,  входит  в  датчик  оптический МОК.
Скачать документацию

ИКВЧ-М измирители концентрации пыли оптические. Руководство по эксплуатации.
