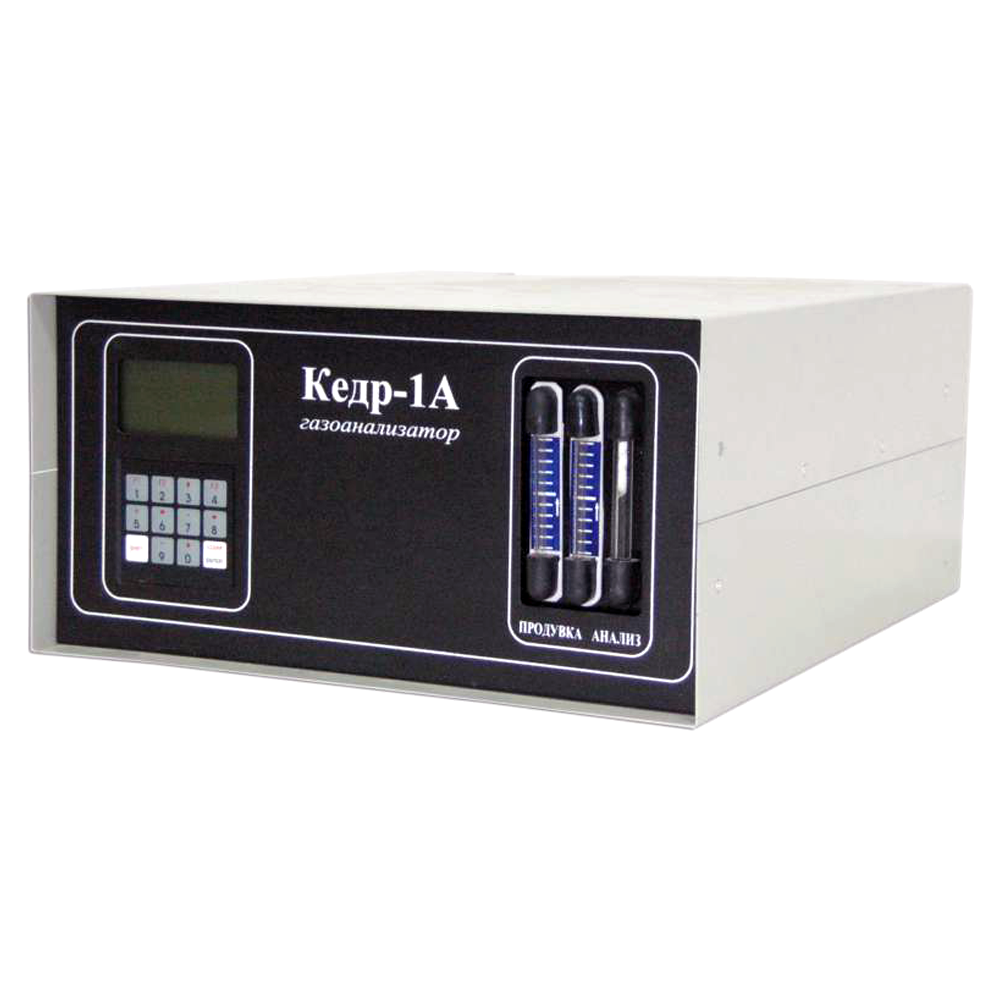

КЕДР-1А газоанализаторы оптико-абсорбционные стационарные
Область применения: Технология и промвыбросы/Контроль технологических процессов
Тип: Стационарный/Одноканальный
Режим работы: Непрерывный
Наименования контролируемых компонентов: C2H2 Ацетилен, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, SO2 Серы диоксид (Ангидрид сернистый)
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
КЕДР-1А - оптико-абсорбционный газоанализатор предназначается для измерения объемной доли (в %) одного из компонентов: метана, двуокиси углерода, окиси углерода, ацетилена, двуокиси серы в сложных газовой смесях при производстве аммиака, ацетилена, метанола и в иных подобных технологических процессах.
Особенности:
- Промышленный газоанализатор КЕДР-1А оснащен цифровой индикацией.
- Время установления выходного сигнала 9 с.
- Время работы без подстройки не менее 14 суток.
Технические характеристики
| Принцип работы | Оптико-абсорбционный |
| Способ отбора пробы | Принудительный/Внешний побудитель расхода |
| Выходные сигналы | RS232, Токовый 0-5 мА, Токовый 4-20 мА |
| Диапазон рабочих температур | +5 ... +40 °С |
| Питание | ~ 220 В |
| Габариты | 180х360х420 мм |
| Вес | 12 кг |
Варианты исполнения
|
Наименование газоанализатора |
Диапазон измерения, |
Основная приведенная погрешность, |
|
Кедр 1А - 02 Кедр 1А - 02.1 |
0 - 0,01 % СН4 |
±10 ±10 |
|
Кедр 1А - 03 Кедр 1А - 03.1 |
0 - 0,02 % СН4 |
±10 ±10 |
|
Кедр 1А - 04 Кедр 1А - 04.1 |
0 - 0,05 % СН4 |
±10 ±10 |
|
Кедр 1А - 05 Кедр 1А - 05.1 |
0 - 0,1 % СН4 |
±5 ±5 |
|
Кедр 1А - 06 Кедр 1А - 06.1 |
0 - 0,2 % СН4 |
±5 ±5 |
|
Кедр 1А - 07 Кедр 1А - 07.1 |
0 - 0,5 % СН4 |
±5 ±5 |
|
Кедр 1А - 08 Кедр 1А - 08.1 Кедр 1А - 08С Кедр 1А - 08.1С |
0 - 1 % СН4 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 09 Кедр 1А - 09.1 Кедр 1А - 09С Кедр 1А - 09.1С |
0 - 2 % СН4 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 10 Кедр 1А - 10.1 Кедр 1А - 10С Кедр 1А - 10.1С |
0 - 5 % СН4 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 11 Кедр 1А - 11.1 Кедр 1А - 11С Кедр 1А - 11.1С |
0 - 10 % СН4 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 12 Кедр 1А - 12.1 Кедр 1А - 12С Кедр 1А - 12.1С |
0 - 20 % СН4 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 13 Кедр 1А - 13.1 Кедр 1А - 13С Кедр 1А - 13.1С |
0 - 50 % СН4 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 14 Кедр 1А - 14.1 Кедр 1А - 14С Кедр 1А - 14.1С |
0 - 100 % СН4 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 16 Кедр 1А - 16.1 |
0 - 0,01 % СО2 |
±7 ±7 |
|
Кедр 1А - 17 Кедр 1А - 17.1 |
0 - 0,02 % СО2 |
±7 ±7 |
|
Кедр 1А - 18 Кедр 1А - 18.1 |
0 - 0,05 % СО2 |
±7 ±7 |
|
Кедр 1А - 19 Кедр 1А - 19.1 |
0 - 0,1 % СО2 |
±5 ±5 |
|
Кедр 1А - 20 Кедр 1А - 20.1 |
0 - 0,2 % СО2 |
±10 ±10 |
|
Кедр 1А - 21 Кедр 1А - 21.1 |
0 - 0,5 % СО2 |
±4 ±4 |
|
Кедр 1А - 22 Кедр 1А - 22.1 Кедр 1А - 22С Кедр 1А - 22.1С |
0 - 1 % СО2 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 23 Кедр 1А - 23.1 Кедр 1А - 23С Кедр 1А - 23.1С |
0 - 2 % СО2 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 24 Кедр 1А - 24.1 Кедр 1А - 24С Кедр 1А - 24.1С |
0 - 5 % СО2 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 25 Кедр 1А - 25.1 Кедр 1А - 25С Кедр 1А - 25.1С |
0 - 10 % СО2 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 26 Кедр 1А - 26.1 Кедр 1А - 26С Кедр 1А - 26.1С |
0 - 20 % СО2 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 28 Кедр 1А - 28.1 Кедр 1А - 28С Кедр 1А - 28.1С |
0 - 50 % СО2 |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 30 Кедр 1А - 30.1 |
0 - 0,01 % СО |
±5 ±5 |
|
Кедр 1А - 31 Кедр 1А - 31.1 |
0 - 0,02 % СО |
±5 ±5 |
|
Кедр 1А - 32 Кедр 1А - 32.1 |
0 - 0,05 % СО |
±5 ±5 |
|
Кедр 1А - 33 Кедр 1А - 33.1 |
0 - 0,1 % СО |
±5 ±5 |
|
Кедр 1А - 34 Кедр 1А - 34.1 |
0 - 0,2 % СО |
±5 ±5 |
|
Кедр 1А - 35 Кедр 1А - 35.1 |
0 - 0,5 % СО |
±5 ±5 |
|
Кедр 1А - 36 Кедр 1А - 36.1 Кедр 1А - 36С Кедр 1А - 36.1С |
0 - 1 % СО |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 37 Кедр 1А - 37.1 Кедр 1А - 37С Кедр 1А - 37.1С |
0 - 2 % СО |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 38 Кедр 1А - 38.1 Кедр 1А - 38С Кедр 1А - 38.1С |
0 - 5 % СО |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 39 Кедр 1А - 39.1 Кедр 1А - 39С Кедр 1А - 39.1С |
0 - 10 % СО |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 40 Кедр 1А - 40.1 Кедр 1А - 40С Кедр 1А - 40.1С |
0 - 20 % СО |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 41 Кедр 1А - 41.1 Кедр 1А - 41С Кедр 1А - 41.1С |
0 - 50 % СО |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 42 Кедр 1А - 42.1 Кедр 1А - 42С Кедр 1А - 42.1С |
0 - 100 % СО |
±4 ±4 ±2 ±2 |
|
Кедр 1А - 43 Кедр 1А - 43.1 |
0 - 0,05 % С2Н2 |
±10 ±10 |
|
Кедр 1А - 44 Кедр 1А - 44.1 |
0 - 0,1 % С2Н2 |
±10 ±10 |
|
Кедр 1А - 45 Кедр 1А - 45.1 |
0 - 0,2 % С2Н2 |
±10 ±10 |
|
Кедр 1А - 46 Кедр 1А - 46.1 |
0 - 0,5 % С2Н2 |
±5 ±5 |
|
Кедр 1А - 47 Кедр 1А - 47.1 |
0 - 1 % С2Н2 |
±4 ±4 |
|
Кедр 1А - 48 Кедр 1А - 48.1 |
0 - 2 % С2Н2 |
±4 ±4 |
|
Кедр 1А - 49 Кедр 1А - 49.1 |
0 - 5 % С2Н2 |
±4 ±4 |
|
Кедр 1А - 50 Кедр 1А - 50.1 |
0 - 10 % С2Н2 |
±4 ±4 |
|
Кедр 1А - 51 Кедр 1А - 51.1 |
0 - 20 % С2Н2 |
±4 ±4 |
|
Кедр 1А - 52 Кедр 1А - 52.1 |
0 - 50 % С2Н2 |
±8 ±8 |
|
Кедр 1А - 53 Кедр 1А - 53.1 |
0 - 100 % С2Н2 |
±8 ±8 |
|
Кедр 1А - 55 Кедр 1А - 55.1 |
0,01 % SО2 |
±8 ±8 |
|
Кедр 1А - 56 Кедр 1А - 56.1 |
0,02 % SО2 |
±8 ±8 |
|
Кедр 1А - 57 Кедр 1А - 57.1 |
0,05 % SО2 |
±5 ±5 |
|
Кедр 1А - 58 Кедр 1А - 58.1 |
0 - 0,1 % SО2 |
±8 ±8 |
|
Кедр 1А - 59 Кедр 1А - 59.1 |
0 - 0,2 % SО2 |
±8 ±8 |
|
Кедр 1А - 60 Кедр 1А - 60.1 |
0 - 0,5 % SО2 |
±5 ±5 |
|
Кедр 1А - 61 Кедр 1А - 61.1 |
0 - 1 % SО2 |
±8 ±8 |
|
Кедр 1А - 62 Кедр 1А - 62.1 |
0 - 2 % SО2 |
±8 ±8 |
|
Кедр 1А - 63 Кедр 1А - 63.1 |
0 - 5 % SО2 |
±4 ±4 |
|
Кедр 1А - 64 Кедр 1А - 64.1 |
0 - 10 % SО2 |
±6 ±6 |
|
Кедр 1А - 65 Кедр 1А - 65.1 |
0 - 20 % SО2 |
±6 ±6 |
|
Кедр 1А - 66 Кедр 1А - 66.1 |
0 - 50 % SО2 |
±8 ±8 |
|
Кедр 1А - 67 Кедр 1А - 67.1 |
0 - 100 % SО2 |
±8 ±8 |
|
Кедр 1А - 68 Кедр 1А - 68.1 |
0 - 0,01 % NО |
±6 ±6 |
|
Кедр 1А - 69 Кедр 1А - 69.1 |
0 - 0,02 % NО |
±6 ±6 |
|
Кедр 1А - 70 Кедр 1А - 70.1 |
0 - 0,05 % NО |
±6 ±6 |
|
Кедр 1А - 71 Кедр 1А - 71.1 |
0 - 0,1 % NО |
±6 ±6 |
|
Кедр 1А - 72 Кедр 1А - 72.1 |
0 - 0,2 % NО |
±6 ±6 |
|
Кедр 1А - 73 Кедр 1А - 73.1 |
0 - 0,5 % NО |
±6 ±6 |
|
Кедр 1А - 74 Кедр 1А - 74.1 |
0 - 1 % NО |
±6 ±6 |
|
Кедр 1А - 75 Кедр 1А - 75.1 |
0 - 2 % NО |
±6 ±6 |
|
Кедр 1А - 76 Кедр 1А - 76.1 |
0 - 5 % NО |
±6 ±6 |
|
Кедр 1А - 77 Кедр 1А - 77.1 |
0 - 10 % NО |
±6 ±6 |
|
Кедр 1А - 78 Кедр 1А - 78.1 |
0 - 20 % NО |
±6 ±6 |
|
Кедр 1А - 79 Кедр 1А - 79.1 |
0 - 50 % NО |
±6 ±6 |
|
Кедр 1А - 80 Кедр 1А - 80.1 |
0 - 100 % NО |
±6 ±6 |
|
Кедр 1А - 82 Кедр 1А - 82.1 |
0 - 0,01 % N2О |
±10 ±10 |
|
Кедр 1А - 83 Кедр 1А - 83.1 |
0 - 0,02 % N2О |
±10 ±10 |
|
Кедр 1А - 84 Кедр 1А - 84.1 |
0 - 0,05 % N2О |
±10 ±10 |
|
Кедр 1А - 85 Кедр 1А - 85.1 |
0 - 0,1 % N2О |
±10 ±10 |
|
Кедр 1А - 86 Кедр 1А - 86.1 |
0 - 0,2 % N2О |
±10 ±10 |
|
Кедр 1А - 87 Кедр 1А - 87.1 |
0 - 0,5 % N2О |
±6 ±6 |
|
Кедр 1А - 88 Кедр 1А - 88.1 |
0 - 1 % N2О |
±4 ±4 |
|
Кедр 1А - 89 Кедр 1А - 89.1 |
0 - 2 % N2О |
±4 ±4 |
|
Кедр 1А - 90 Кедр 1А - 90.1 |
0 - 5 % N2О |
±4 ±4 |
|
Кедр 1А - 91 Кедр 1А - 91.1 |
0 - 10 % N2О |
±4 ±4 |
|
Кедр 1А - 92 Кедр 1А - 92.1 |
0 - 20 % N2О |
±4 ±4 |
|
Кедр 1А - 93 Кедр 1А - 93.1 |
0 - 50 % N2О |
±4 ±4 |
|
Кедр 1А - 94 Кедр 1А - 94.1 |
0 - 100 % N2О |
±4 ±4 |
|
Кедр 1А - 95 |
0 - 0,05 % NН3 |
±4 |
|
Кедр 1А - 96 |
0 - 0,1 % NН3 |
±4 |
|
Кедр 1А - 97 |
0 - 0,2 % NН3 |
±4 |
|
Кедр 1А - 98 |
0 - 0,5 % NН3 |
±4 |
|
Кедр 1А - 99 |
0 - 1 % NН3 |
±4 |
|
Кедр 1А - 100 |
0 - 2 % NН3 |
±4 |
|
Кедр 1А - 101 |
0 - 5 % NН3 |
±4 |
|
Кедр 1А - 102 |
0 - 10 % NН3 |
±4 |
|
Кедр 1А - 103 |
0 - 20 % NН3 |
±4 |
|
Кедр 1А - 104 |
0 - 50 % NН3 |
±8 |
|
Кедр 1А - 105 |
0 - 100 % NН3 |
±8 |
Примечания:
1. Исполнения газоанализаторов с индексом «С» выполнены с основной приведенной погрешностью ±2 % от ДИ.
2. Газоанализаторы исполнений, обозначенных как «.1», изготовлены с использованием оптико-акустических приемников.
3. Газоанализаторы исполнений без дополнительного номера изготовлены с использованием интерференционных фильтров и пироэлектрических приемников.
Стандартный комплект поставки
- Преобразователь первичный.
- Пробоотборное устройство.
- Паспорт. Методика поверки.
Дополнительная комплектация, опции
- Стабилизатор давления газовой смеси.
- Необходимые устройства подготовки пробы.
- Баллон, заправленный ПГС (поверочной газовой смесью).
