СКАТ системы измерительные для атмосферного мониторинга

Cистемы измерительные СКАТ предназначены для контроля качества атмосферного воздуха; сбора, регистрации, обработки, визуализации и хранения полученных данных; передачи по запросу накопленной информации на внешний удаленный компьютер по проводным и беспроводным каналам связи (GSM-каналы, LAN и интернет).

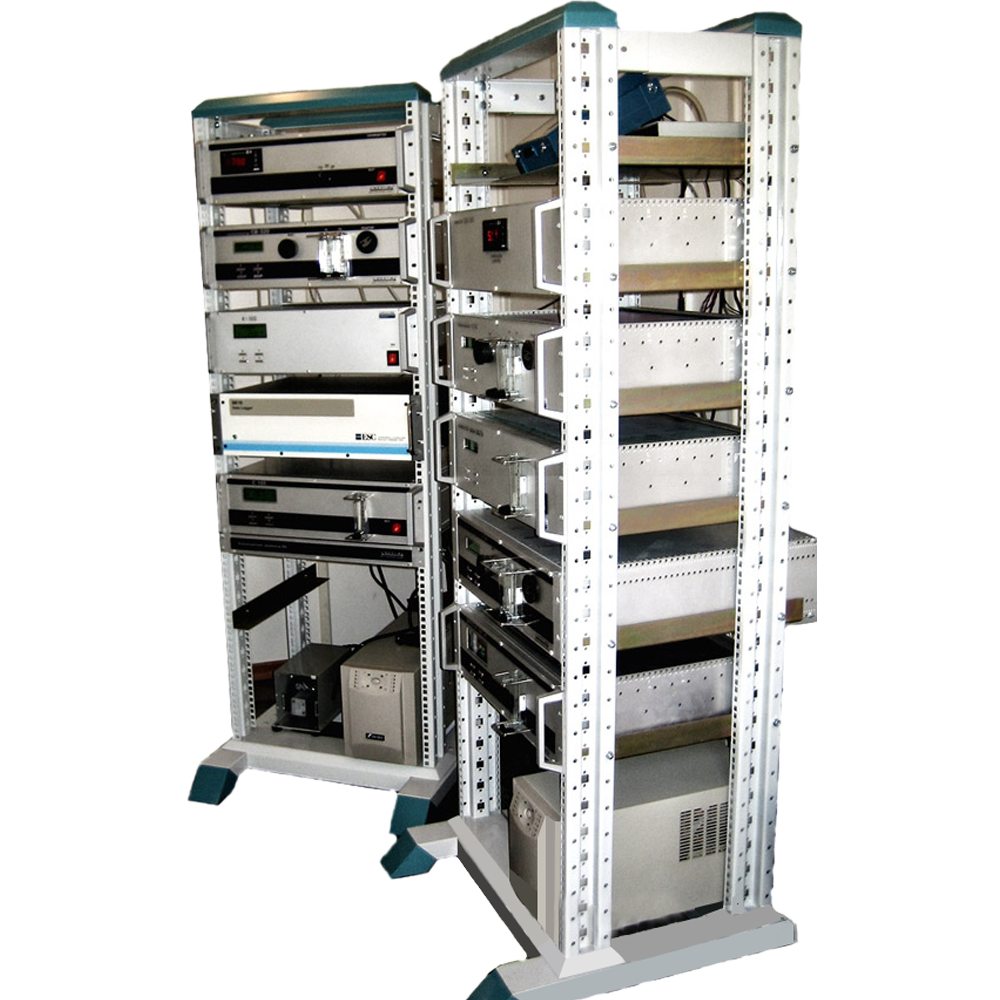

Конструктивно представляет собой объединенную совокупность технических средств, в том числе: автоматические измерительные приборы, программно-аппаратный комплекс ПАК-8816, системы пробоподготовки, которые могут быть размещены на стационарных и передвижных постах наблюдения за уровнем загрязнения атмосферы, согласно требованиям ГОСТ 17.2.3.01-86 и РД 52.04.186-89.

Комплекс контроля качества атмосферного воздуха СКАТ может иметь от 2 до 12 измерительных каналов в различных сочетаниях.

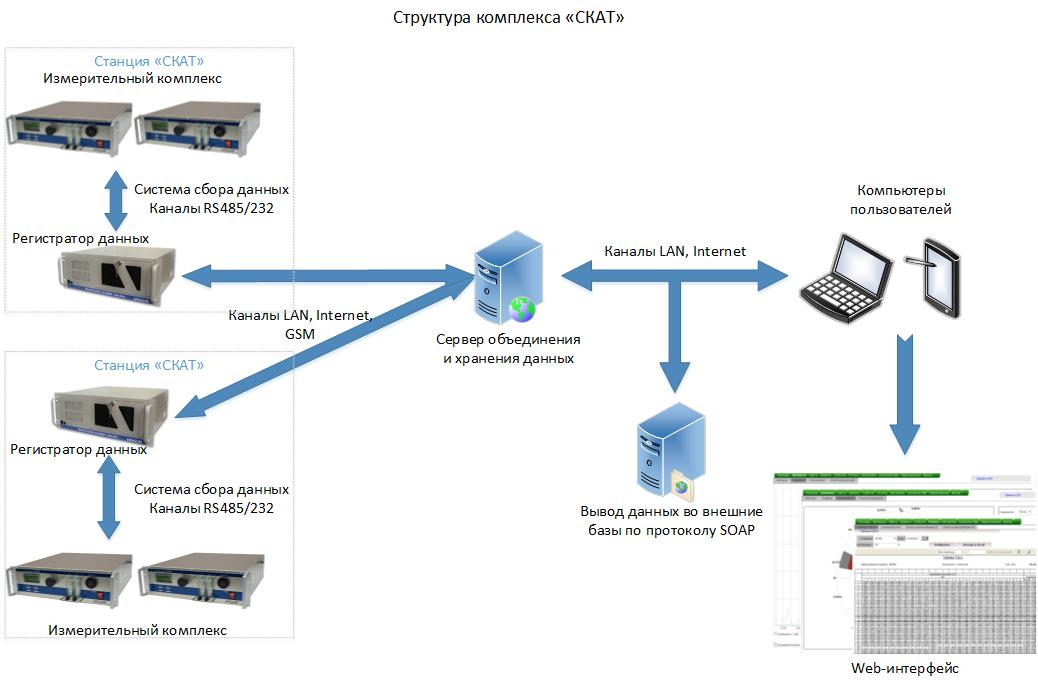

Типовая структура измерительного комплекса СКАТ

Метрологические характеристики

Измерительный канал (определяемый компонент)	Диапазон измерений, мг/м³	Предел допускаемой основной погрешности			Модель анализатора
Измерительный канал (определяемый компонент)	Диапазон измерений, мг/м³	Абсолютной, мг/м³	Привед., Ɣ, %	Относ., Ɣ , %	Модель анализатора
O₃	0 – 0,03 0,03 – 0,5		±20 -	- ±20	«3.02П-А»
O₃	0 – 0,1 св.0,1 – 1,0м св.1,0 – 10,0	±0,02 ±(0,014+0,06Сх) -		- - ±7	«Ф-105»
SO₂	0-0,05 0,05-2		±25 -	- ±25	«С-310А»; «СВ-320А1»
SO₂	0 – 0,05 0,05 – 5	±0,01 -	- -	- ±20	«С-105А»
NO	0 – 0,08 0,08 – 1	±0,01 -	±25 -	- ±25	«Р-310А»; «Н-320А»
NO	0 – 0,05 0,05 – 5		±20 -	- ±20	«Р-105»
NO₂	0 – 0,08 0,08 – 1		±25 -	- ±25	«Р-310А» ; «Р-310А-1» «Н-320А»
NO₂	0 – 0,04 0,04 – 4		±20 -	- ±20	«Р-105»
CO	0 – 3 3 – 50		±20 -	- ±20	«К-100»
CO₂	0 – 550 550 – 3700	±110		- ±20	«Оптогаз-500.4С»
H₂S	0 – 0,008 0,008 – 0,2		±25 -	- ±25	«СВ-320А1»
NH₃	0 – 0,2 0,2 – 1		±25 -	- ±25	«Н-320»; «Н-320А»
СН₂О (формальдегид)	0 – 0,035 0,035 – 0,5		±25 -	- ±25	«ФОРТ»
Сумма углеводородов (СН)	0 - 5 5 - 100	± 1 -		- ± 20	«Гамма-ЕТ»
СН₄
Сумма углеводородов за вычетом метана (НСН)

Область применения: Экология/Прочее

Тип: Стационарный/Многоканальный

Количество каналов: 12

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH2O Формальдегид, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O3 Озон, SO2 Серы диоксид (Ангидрид сернистый), C1-C5 Углеводороды (в том числе сжиженный нефтяной газ)

Количество контролируемых компонентов (одним прибором): 12

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Типовая структура измерительного комплекса СКАТ

Метрологические характеристики

Измерительный канал (определяемый компонент)	Диапазон измерений, мг/м³	Предел допускаемой основной погрешности			Модель анализатора
Измерительный канал (определяемый компонент)	Диапазон измерений, мг/м³	Абсолютной, мг/м³	Привед., Ɣ, %	Относ., Ɣ , %	Модель анализатора
O₃	0 – 0,03 0,03 – 0,5		±20 -	- ±20	«3.02П-А»
O₃	0 – 0,1 св.0,1 – 1,0м св.1,0 – 10,0	±0,02 ±(0,014+0,06Сх) -		- - ±7	«Ф-105»
SO₂	0-0,05 0,05-2		±25 -	- ±25	«С-310А»; «СВ-320А1»
SO₂	0 – 0,05 0,05 – 5	±0,01 -	- -	- ±20	«С-105А»
NO	0 – 0,08 0,08 – 1	±0,01 -	±25 -	- ±25	«Р-310А»; «Н-320А»
NO	0 – 0,05 0,05 – 5		±20 -	- ±20	«Р-105»
NO₂	0 – 0,08 0,08 – 1		±25 -	- ±25	«Р-310А» ; «Р-310А-1» «Н-320А»
NO₂	0 – 0,04 0,04 – 4		±20 -	- ±20	«Р-105»
CO	0 – 3 3 – 50		±20 -	- ±20	«К-100»
CO₂	0 – 550 550 – 3700	±110		- ±20	«Оптогаз-500.4С»
H₂S	0 – 0,008 0,008 – 0,2		±25 -	- ±25	«СВ-320А1»
NH₃	0 – 0,2 0,2 – 1		±25 -	- ±25	«Н-320»; «Н-320А»
СН₂О (формальдегид)	0 – 0,035 0,035 – 0,5		±25 -	- ±25	«ФОРТ»
Сумма углеводородов (СН)	0 - 5 5 - 100	± 1 -		- ± 20	«Гамма-ЕТ»
СН₄
Сумма углеводородов за вычетом метана (НСН)

Варианты исполнения

Предусмотрено несколько вариантов размещения оборудования из состава комплекса СКАТ в стационарных и передвижных станциях мониторинга:

Стационарные варианты	Мобильные варианты
Внутри экологических павильонов, расположенных вне помещений;	На базе автомобиля в том числе грузового и грузопассажирского («Газель», «Форд Transit» или др.)
В специальных термоизолирующих шкафах (боксах), расположенных вне помещений;	На базе мобильных жилых модулей
В лабораторных шкафах (стойках), расположенных внутри помещений.	На базе самоходных и несамоходных плавучих сооружений

Стандартный комплект поставки

В комплект поставки комплекса СКАТ включена вся необходимая техническая документация, в том числе руководство по эксплуатации, методика поверки, свидетельство о поверке, методика выполнения измерений и прочие документы.
